新建阿勒泰至富蕴至准东铁路S3标桥涵工程施工方案VIP免费

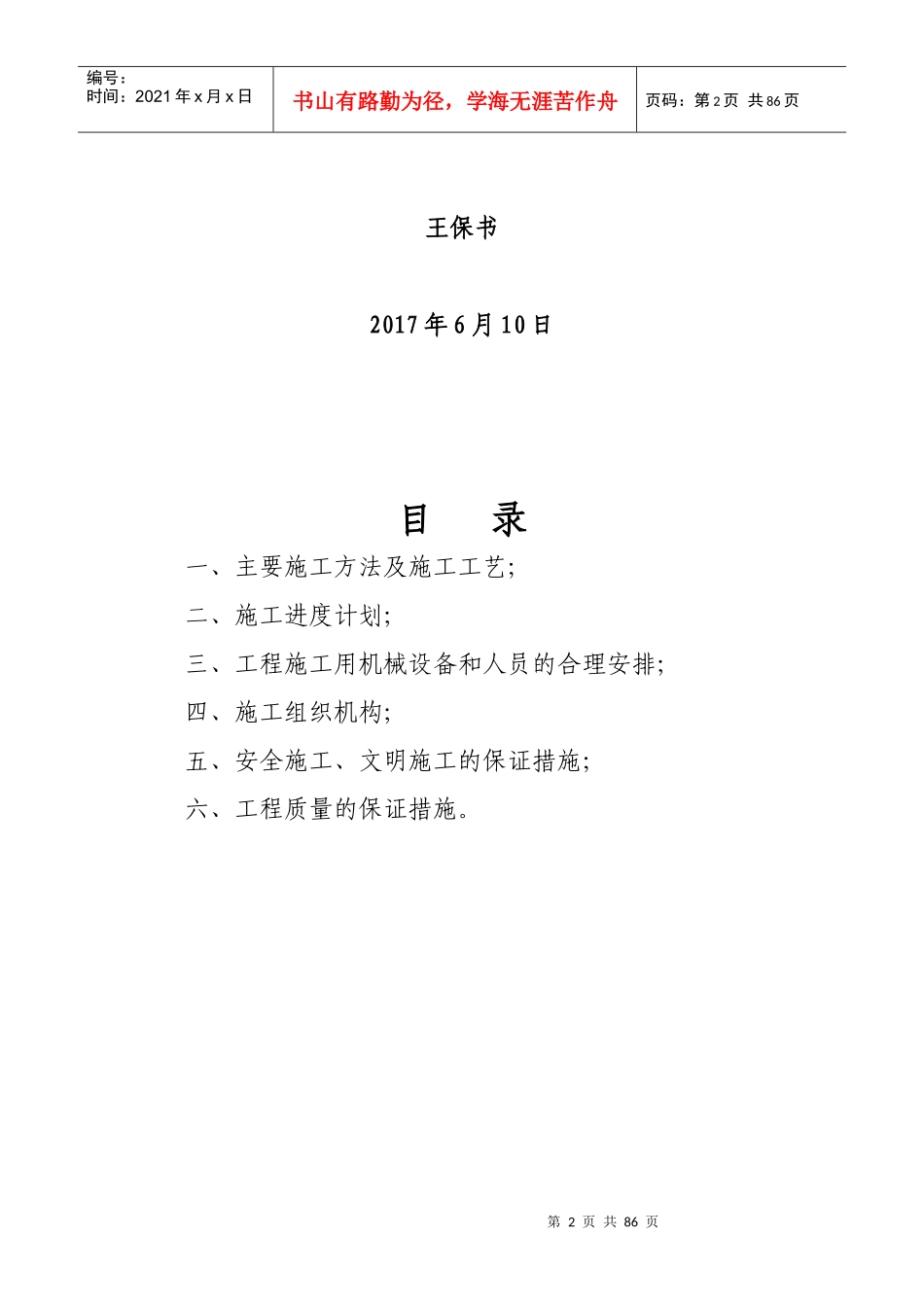

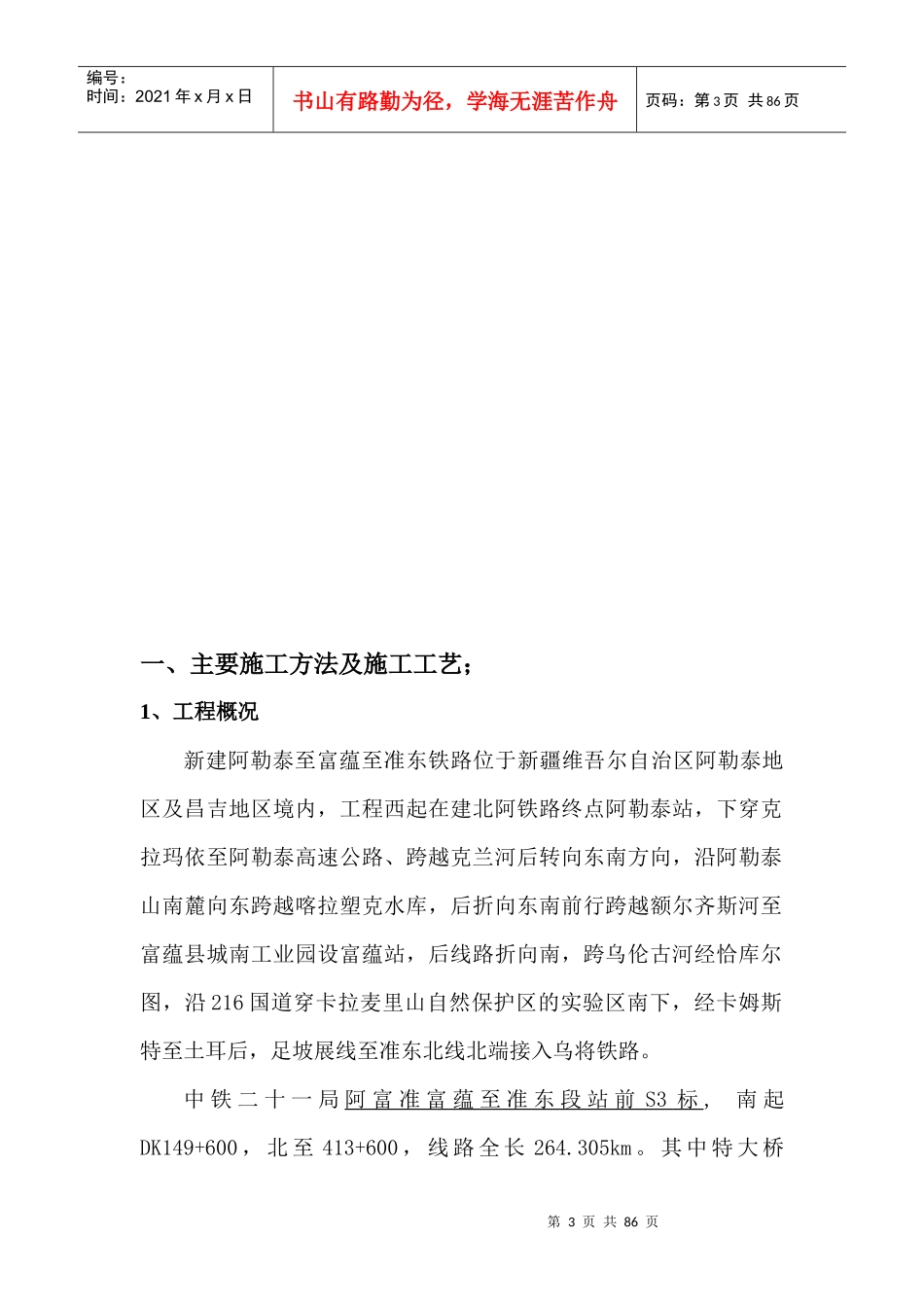

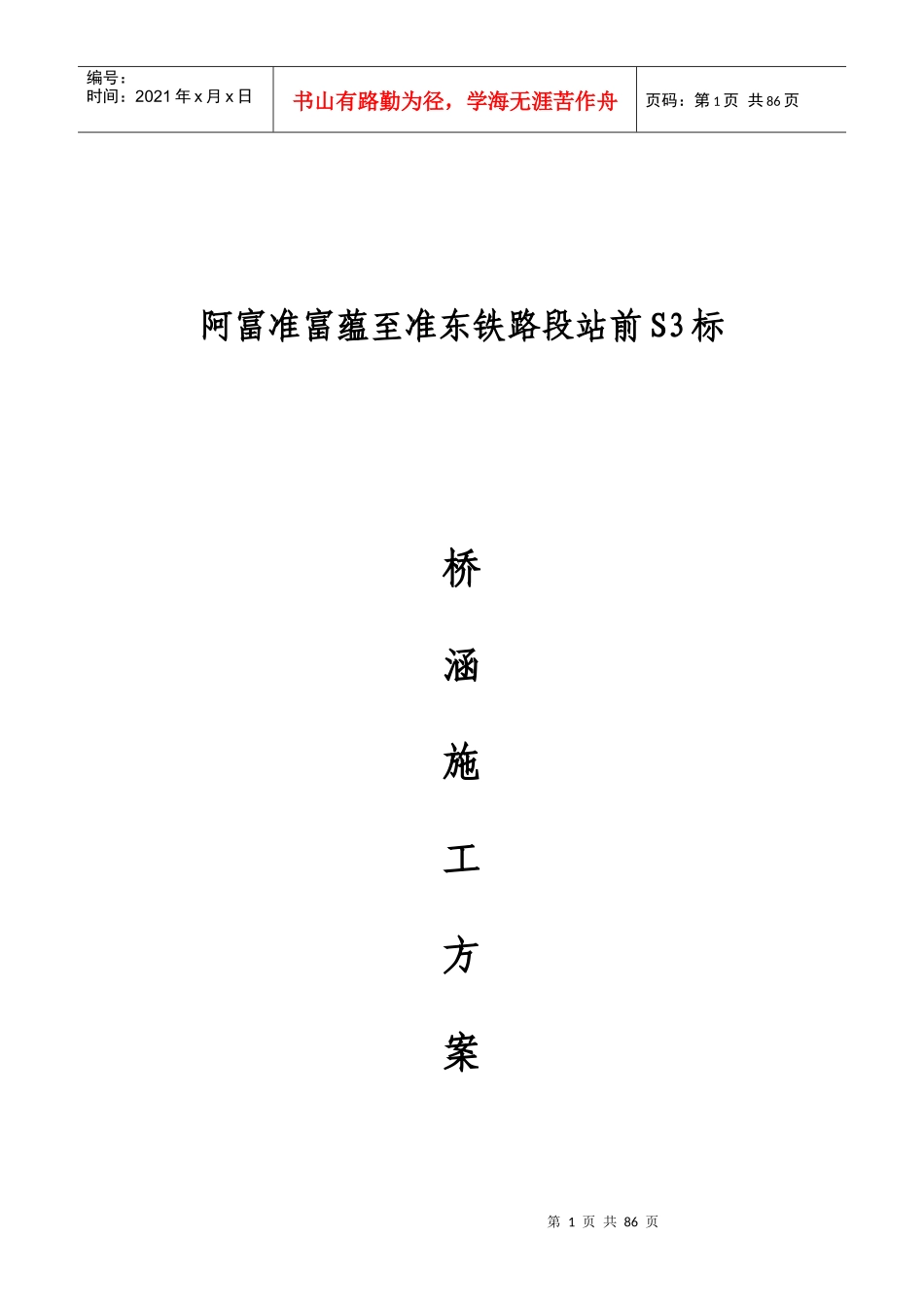

第1页共86页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共86页阿富准富蕴至准东铁路段站前S3标桥涵施工方案第2页共86页第1页共86页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共86页王保书2017年6月10日目录一、主要施工方法及施工工艺；二、施工进度计划；三、工程施工用机械设备和人员的合理安排；四、施工组织机构；五、安全施工、文明施工的保证措施；六、工程质量的保证措施。第3页共86页第2页共86页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共86页一、主要施工方法及施工工艺；1、工程概况新建阿勒泰至富蕴至准东铁路位于新疆维吾尔自治区阿勒泰地区及昌吉地区境内，工程西起在建北阿铁路终点阿勒泰站，下穿克拉玛依至阿勒泰高速公路、跨越克兰河后转向东南方向，沿阿勒泰山南麓向东跨越喀拉塑克水库，后折向东南前行跨越额尔齐斯河至富蕴县城南工业园设富蕴站，后线路折向南，跨乌伦古河经恰库尔图，沿216国道穿卡拉麦里山自然保护区的实验区南下，经卡姆斯特至土耳后，足坡展线至准东北线北端接入乌将铁路。中铁二十一局阿富准富蕴至准东段站前S3标,南起DK149+600，北至413+600，线路全长264.305km。其中特大桥第4页共86页第3页共86页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共86页9455.41延长米/10座（其中G216线立交1号特大桥为2-32m梁桥+(32+48+32)m连续梁+(14-32+3-24+1-32)m梁桥(40+64+40)m连续梁+1-32m梁桥、G216线立交2号特大桥为11-32m梁桥+(32+48+32)m连续梁+4-32m梁桥+2-24m梁桥+11-32m梁桥），大桥4058.87延长米/16座（其中G216线立交1号大桥为7-32m梁桥+(32+48+32)m连续梁+1-32m梁桥）；中桥1858.93延长米/22座；小桥585.22延长米/17座；连续钢构梁中桥61.2延长米/1座；箱型桥836.21顶平米/7座；涵洞557座。2、编制依据2.1《铁路钢筋混凝土与砌体工程施工规范》（TB10210-2001）(J118-2001);2.2《建筑机械使用安全技术规程》（JGB33-86）2.3《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》（TB10002.3-2005）(J462-2005);2.4《铁路桥涵地基和基础设计规范》（TB10002.5-2005）2.5《铁路工程基本作业施工安全技术规范》（TB1031-2009）(J944-2009);2.6施工图纸、施工方案、技术交底。3、施工方法及施工工艺3.1钻孔桩施工3.1.1、钻孔桩施工流程如图第5页共86页第4页共86页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共86页钻孔桩施工根据不同的地质条件可分别选用冲击钻、回旋钻机、旋挖钻机以及套管钻机等不同的钻孔设备。3.1.2、钻孔场地要求3.1.2.1在旱地上应清除杂物，换除软土，平整压实，场地位于陡坡时，可用枕木或型钢等搭设工作平台。施工准备埋设钻孔护筒搭设作业平台桩机就位钻孔成孔检测清孔安装钢筋笼安放导管浇注水下混凝土拔出导管、护筒基桩检测第6页共86页第5页共86页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共86页3.1.2.2在浅水中宜用筑岛或围堰法施工，筑岛面积应依据钻孔方法、设备大小等决定。3.1.2.3钻孔场地在深水中或淤泥较厚时，可搭设水上工作平台施工，平台搭设应符合本技术指南的有关规定。3.1.2.4采用旋转法或冲击法钻孔时，应在场地布置中安排泥浆循环净化系统。3.1.2.5桩基中心位置测设完成后，应在纵横向设护桩，以备对桩位进行复测。3.1.3、钻孔前应设置坚固不漏水的护筒。3.1.3.1钢护筒在旱地或水中均可使用，筒壁厚度可根据钻孔桩径、埋深和埋设方法选定，一般钻孔桩可在4~12mm，必要时可根据钻孔桩孔径、埋设方法和深度通过计算确定。3.1.3.2钢筋混凝土护筒可在水深不大的钻孔中使用，筒壁厚度为8~10cm。3.1.3.3护筒内径应大于钻头直径，当使用旋转机时应大于钻头20cm，使用冲击钻时应大于钻头40cm。3.1.3.4护筒顶面宜高出施工水位或地下水位2m。并高出施工地面0.5m，其高度尚应满足孔内泥浆面高度的要求。3.1.3.5在岸滩上护筒埋设深度为：黏性土、粉土不小于1m，砂类土不小于2m，当表层土松软时，宜将护筒埋置在较坚硬密实的土层中至少0.5m；埋设时应在护...
