BIM案例分析十套习题20170520VIP专享VIP免费

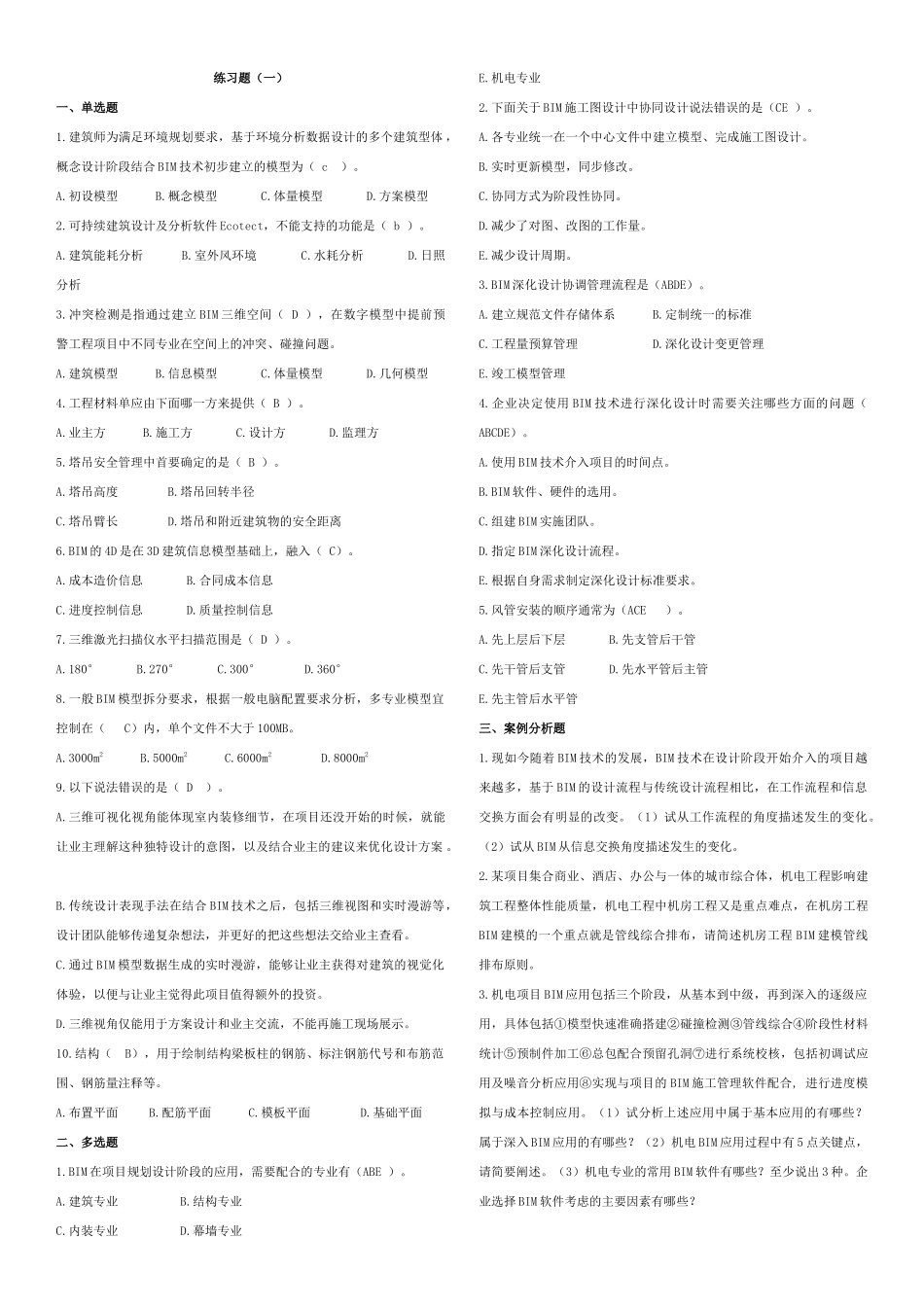

练习题（一）一、单选题1.建筑师为满足环境规划要求，基于环境分析数据设计的多个建筑型体，概念设计阶段结合BIM技术初步建立的模型为（c）。A.初设模型B.概念模型C.体量模型D.方案模型2.可持续建筑设计及分析软件Ecotect，不能支持的功能是（b）。A.建筑能耗分析B.室外风环境C.水耗分析D.日照分析3.冲突检测是指通过建立BIM三维空间（D），在数字模型中提前预警工程项目中不同专业在空间上的冲突、碰撞问题。A.建筑模型B.信息模型C.体量模型D.几何模型4.工程材料单应由下面哪一方来提供（B）。A.业主方B.施工方C.设计方D.监理方5.塔吊安全管理中首要确定的是（B）。A.塔吊高度B.塔吊回转半径C.塔吊臂长D.塔吊和附近建筑物的安全距离6.BIM的4D是在3D建筑信息模型基础上，融入（C）。A.成本造价信息B.合同成本信息C.进度控制信息D.质量控制信息7.三维激光扫描仪水平扫描范围是（D）。A.180°B.270°C.300°D.360°8.一般BIM模型拆分要求，根据一般电脑配置要求分析，多专业模型宜控制在（C）内，单个文件不大于100MB。A.3000m2B.5000m2C.6000m2D.8000m29.以下说法错误的是（D）。A.三维可视化视角能体现室内装修细节，在项目还没开始的时候，就能让业主理解这种独特设计的意图，以及结合业主的建议来优化设计方案。B.传统设计表现手法在结合BIM技术之后，包括三维视图和实时漫游等，设计团队能够传递复杂想法，并更好的把这些想法交给业主查看。C.通过BIM模型数据生成的实时漫游，能够让业主获得对建筑的视觉化体验，以便与让业主觉得此项目值得额外的投资。D.三维视角仅能用于方案设计和业主交流，不能再施工现场展示。10.结构（B），用于绘制结构梁板柱的钢筋、标注钢筋代号和布筋范围、钢筋量注释等。A.布置平面B.配筋平面C.模板平面D.基础平面二、多选题1.BIM在项目规划设计阶段的应用，需要配合的专业有（ABE）。A.建筑专业B.结构专业C.内装专业D.幕墙专业E.机电专业2.下面关于BIM施工图设计中协同设计说法错误的是（CE）。A.各专业统一在一个中心文件中建立模型、完成施工图设计。B.实时更新模型，同步修改。C.协同方式为阶段性协同。D.减少了对图、改图的工作量。E.减少设计周期。3.BIM深化设计协调管理流程是（ABDE）。A.建立规范文件存储体系B.定制统一的标准C.工程量预算管理D.深化设计变更管理E.竣工模型管理4.企业决定使用BIM技术进行深化设计时需要关注哪些方面的问题（ABCDE）。A.使用BIM技术介入项目的时间点。B.BIM软件、硬件的选用。C.组建BIM实施团队。D.指定BIM深化设计流程。E.根据自身需求制定深化设计标准要求。5.风管安装的顺序通常为（ACE）。A.先上层后下层B.先支管后干管C.先干管后支管D.先水平管后主管E.先主管后水平管三、案例分析题1.现如今随着BIM技术的发展，BIM技术在设计阶段开始介入的项目越来越多，基于BIM的设计流程与传统设计流程相比，在工作流程和信息交换方面会有明显的改变。（1）试从工作流程的角度描述发生的变化。（2）试从BIM从信息交换角度描述发生的变化。2.某项目集合商业、酒店、办公与一体的城市综合体，机电工程影响建筑工程整体性能质量，机电工程中机房工程又是重点难点，在机房工程BIM建模的一个重点就是管线综合排布，请简述机房工程BIM建模管线排布原则。3.机电项目BIM应用包括三个阶段，从基本到中级，再到深入的逐级应用，具体包括①模型快速准确搭建②碰撞检测③管线综合④阶段性材料统计⑤预制件加工⑥总包配合预留孔洞⑦进行系统校核，包括初调试应用及噪音分析应用⑧实现与项目的BIM施工管理软件配合,进行进度模拟与成本控制应用。（1）试分析上述应用中属于基本应用的有哪些？属于深入BIM应用的有哪些？（2）机电BIM应用过程中有5点关键点，请简要阐述。（3）机电专业的常用BIM软件有哪些？至少说出3种。企业选择BIM软件考虑的主要因素有哪些？答案解析三、案例分析题1.（1）①在传统的方案设计阶段，结构专业仅对建筑专业提出的资料进行确认并反馈意见，并提出本专业的设计说明要求，不参与实际的设计制图工作。而基于BIM，结构专业在方案阶段可以实质性的提前介入，开展设计工作，建立自己专业的BIM模型，并参与...
