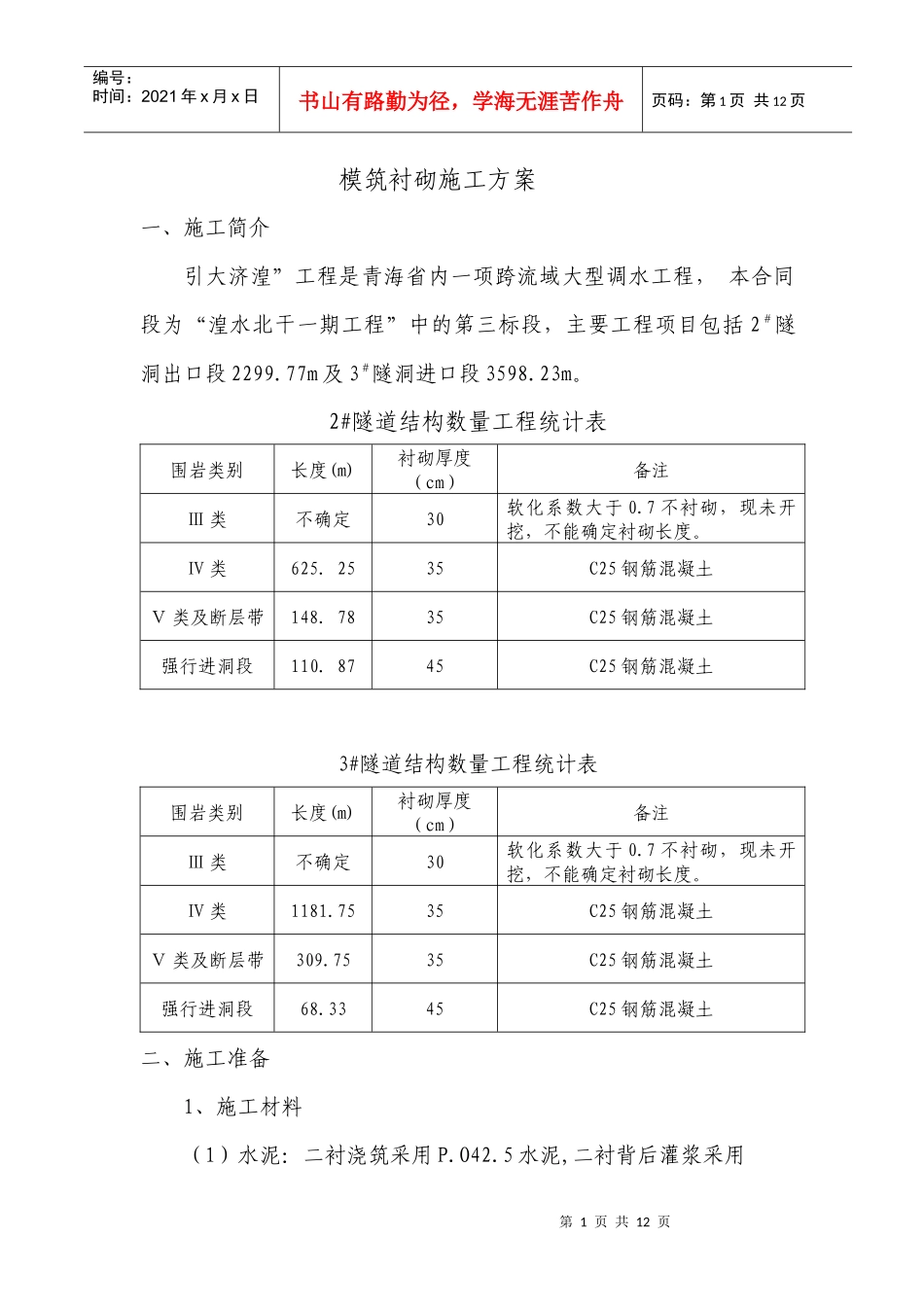

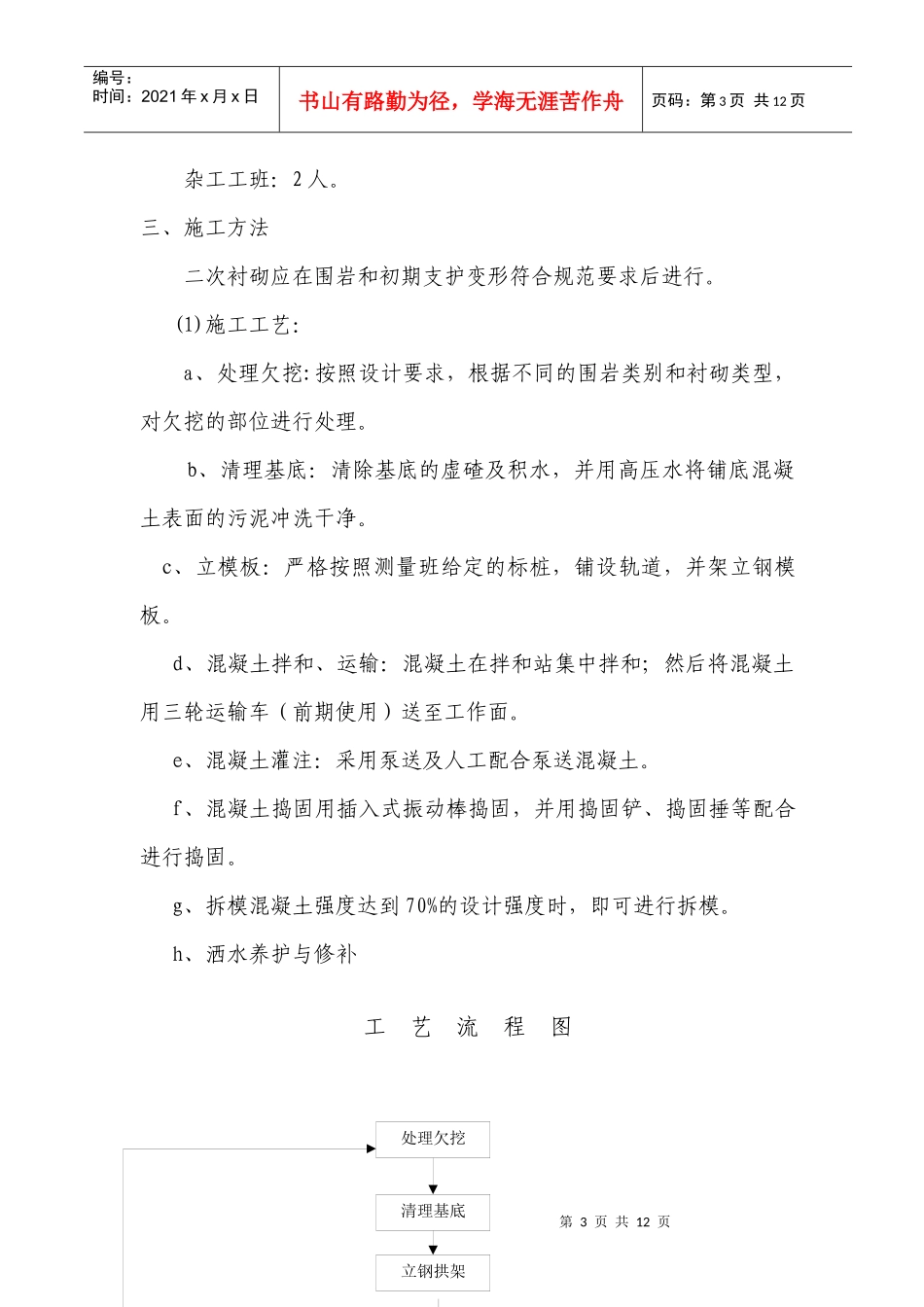

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页模筑衬砌施工方案一、施工简介引大济湟”工程是青海省内一项跨流域大型调水工程，本合同段为“湟水北干一期工程”中的第三标段，主要工程项目包括2＃隧洞出口段2299.77m及3＃隧洞进口段3598.23m。2#隧道结构数量工程统计表围岩类别长度(m)衬砌厚度（cm）备注Ⅲ类不确定30软化系数大于0.7不衬砌，现未开挖，不能确定衬砌长度。Ⅳ类625．2535C25钢筋混凝土Ⅴ类及断层带148．7835C25钢筋混凝土强行进洞段110．8745C25钢筋混凝土3#隧道结构数量工程统计表围岩类别长度(m)衬砌厚度（cm）备注Ⅲ类不确定30软化系数大于0.7不衬砌，现未开挖，不能确定衬砌长度。Ⅳ类1181.7535C25钢筋混凝土Ⅴ类及断层带309.7535C25钢筋混凝土强行进洞段68.3345C25钢筋混凝土二、施工准备1、施工材料（1）水泥：二衬浇筑采用P.O42.5水泥,二衬背后灌浆采用第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页P.032.5水泥。依据现场施工实际情况，每月25号做施工材料计划：水泥采用库房存放，存放时间不大于3个月。（2）砂石料：采用检验合格砂石料确保施工要求。（3）钢材：依据施工要求，采用分批方式进购。2、施工设备模筑衬砌设备：自制衬砌台车一台（12m）、拌和站1座，三轮车运输车4台（前期使用）、混凝土泵送机壹台（前期使用）、灰浆搅拌机一台、发电机一台、插入式振动器10台。其他设备：风动凿岩机二台、钢筋弯曲机一台、电焊机四台、钢筋切割机一台、抽水泵二台。3、劳工力部署根据本合同隧道特点以及相应的工程数量，隧道二衬施工安排2个施工工班，合计68人。各施工工班专业技术工人人数比例控制在75%以上。清底工班:4人;混凝土工班：4人；防水工班:4人立模工班：8人；加工工班：4人；搅拌站:4人；司机:4人；第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页杂工工班：2人。三、施工方法二次衬砌应在围岩和初期支护变形符合规范要求后进行。(1)施工工艺：a、处理欠挖:按照设计要求，根据不同的围岩类别和衬砌类型，对欠挖的部位进行处理。b、清理基底：清除基底的虚碴及积水，并用高压水将铺底混凝土表面的污泥冲洗干净。c、立模板：严格按照测量班给定的标桩，铺设轨道，并架立钢模板。d、混凝土拌和、运输：混凝土在拌和站集中拌和；然后将混凝土用三轮运输车（前期使用）送至工作面。e、混凝土灌注：采用泵送及人工配合泵送混凝土。f、混凝土捣固用插入式振动棒捣固，并用捣固铲、捣固捶等配合进行捣固。g、拆模混凝土强度达到70%的设计强度时，即可进行拆模。h、洒水养护与修补工艺流程图处理欠挖清理基底立钢拱架第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页（2）施工工艺要点a、衬砌施工测量要求①、施工中线、高程按测量班提供数据进行放样。②、立拱架前应对开挖净空进行检查，并处理欠挖。③、隧道中线（或平行线）要在铺底面及隧道开挖顶面分别标出，以便检查拱架用。④、每组拱架立模前要利用隧道中线确定每榀拱架的位置，⑤、利用开挖顶部点吊垂球检查拱架左右偏移，拉线检查，要求每两榀拱架之间的误差应在0～+1mm之间，左右偏移±1.0mm。⑥、衬砌用临时水准点应经常进行复核，并满足四等水准点的要求。b、立模①、衬砌台车模板采用大模板为主，与底板及起拱线交接处用小模板，以便于拆模。②、第一层模板要拉工程线找平；③、模板安装要自下而上逐层进行。模板扣件、插销必须全部上齐。其上的模板可以不上扣件，但插销必须全部上齐，操作人员一定要细心操作，保证模板的横、纵缝在一条直线上，在混凝土的灌注过程中，要随时检查扣件、插销是否松动，及时上紧。④、拼装质量要求相邻板面高差≤2mm；板面缝隙≤1mm；第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页轮廓边线与设计边线偏差≤10mm。⑤、模板安装高度与混凝土灌注面保持在100cm左右为宜，立模板前，模板表面要用“八寸”毛刷涂...
