中国建筑装饰工程公司幕墙施工组织设计完整版VIP免费

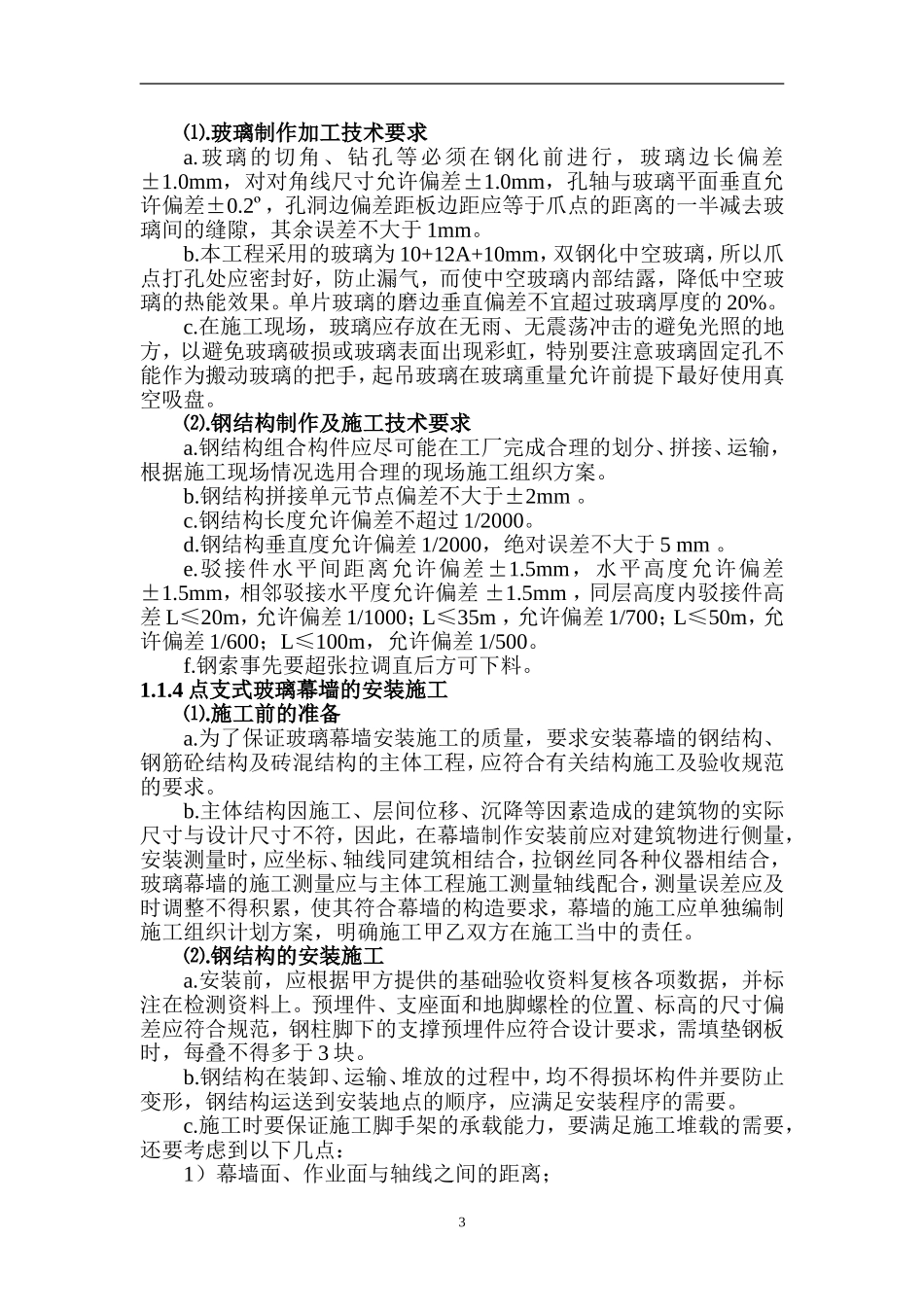

四、技术标书综合说明序号项目说明1各分部分项施工技术方案见6------页2特殊部位、特殊工艺施工措施见----页3结构计算书见-------页4效果图见-------页5过去3年资金运作情况良好6质量保证体系及措施见------页7安全措施见-------页8施工进度计划及保证措施见------页9劳动力计划及设备配置见-------页10成品保护措施见-------页11企业荣获工程荣誉称号见-------页12项目经理资质等级见-------页13同类工程施工经验见-------页14质量标准见-------页15投标工期见-------页16服务承诺见-------页五、施工组织设计1．各分部分项工程施工方案工程概况：天津泰达国际会展中心工程建筑面积60000m2，位于天津市开发区东海路以西、泰达大街以北，本工程幕墙工程及屋面板制作安装工程品种多，材料新颖，有点式幕墙、框架单元式幕墙、弧形玻璃幕墙、石材幕墙、弧形铝板幕墙、铝合金门窗等形式，其中正立面幕墙为大面积为点式玻璃幕墙，玻璃为10+12A+10mm双钢化，；幕墙长约244.227m，高度为14.744m，主要受力杆件为φ300mm钢柱立杆的鱼腹式平衡拉索幕墙系统，玻璃板片分格大多为2492mm×1700mm，矢高为800mm。鱼腹式钢架自平衡系统水平间距为9946mm。主展厅无框通高最高点29.138m，屋面主要受力杆件是钢桁架系统，屋面为压型彩钢板，表面氟碳涂层内衬100mm厚超细玻璃棉，面积约40000m2。综合楼椭圆体结构表面为50mm厚铝复合板、框架单元式玻璃幕墙8+12A+8mm双钢化幕墙系统，主展厅山墙部位为大面积框架单元式玻璃幕墙，玻璃为8+12A+8mm双钢化，分格大部分为1919mm×1700mm，主要受力系统为钢架支撑，钢架水平间距为17675mm。在背立面局部为30mm浅灰色花岗石干挂幕墙系统。1.1点式幕墙施工方案1.1.1点式幕墙技术要求⑴.对支承结构的要求a.对支结构设计采用国内优质钢材Q345B表面氯碳喷涂。膜厚不小于35um。b.不锈钢连结件含镍量不应低于9%，采用奥系体钢。c.钢材的弹性模量碳素钢2.1*105Mpa，不锈钢2.0*105Mpa，钢绞线为1.9*105Mpa。d.钢管采用Φ300表面氟碳喷涂，涂层厚度不小于35um。e.根据基本风压值W0＝0.55KN/m2，复核主要轴心受压杆件Φ＝300mm,钢管的强度及稳定性。⑵.拉索体系的设计a.拉索体系应在正反两个方向上形成承受风荷载或地震作用的稳定结构体系。在主要受力方向的正交方向，应设稳定拉索。b.拉索体系内力分析应考虑几何非线性的影响。c.拉索体系由于连续在主体钢结构上，所以应考虑主体结构的位移对幕墙体系的影响。d.拉索及其连接的总安全度不宜小于2.5，钢材强度设计值按其强度标准除以1.78后采用。不锈钢材的强度标准按其屈服强度的90%采用，不锈钢绞线的强度标准值按其条件屈服强度的90%采用。e.拉索采用冷锛锚具和压锚锚具连接，不宜采用焊接。f.拉索体系在风荷载标准值作用下的挠度不应大于其支承点距离的1/300。1.1.2点式幕墙材料的选用⑴.鱼腹式拉索自平衡系统主要受力杆件为Φ300mm，Q345B无缝钢管。拉索桁架全部采用不锈钢，材质为1Cr18Ni9。采用不锈钢Φ16mm的19钢绞线，钢丝直径为2.8mm，伸长率较低，等效弹性模量可达1.5*105N/mm2。⑵予应力值考虑拉索桁架采用的钢索是柔性的，必须施加预应力，张紧才有支承能力。索的预应力合力对外荷载的抵抗起的作用不大，一般不超过5%，而95%的作用是由于索伸长后产生拉力的合力来平衡。初始应力值可取索的破断拉力的15%－20%。本工程采用Φ16mm19股钢铰线，破坏拉力为180KN，有效预应力选定为30KN，由于钢索施加予应力时会有锚头滑动、温度变化、曲线张拉磨擦和和钢丝应力松驰产生的预应力损失，所以实际张拉的预应力应高于有效预应力的数值。⑶.用实验与计算相结合的方法，测定应力值。拉索桁架是本工程关键性结构，因此在施工前应进行实体构件实验，用实验与计算相结合的方法，测定应力值及桁架的挠度值，确保幕墙系统的安全性。1.1.3幕墙构件的加工制作2⑴.玻璃制作加工技术要求a.玻璃的切角、钻孔等必须在钢化前进行，玻璃边长偏差±1.0mm，对对角线尺寸允许偏差±1.0mm，孔轴与玻璃平面垂直允许偏差±0.2º，孔洞边偏差距板边距应等于爪点的距离的一半减去玻璃间的缝隙，其余误差不大于1mm。b.本工程采用的玻璃为10+1...
