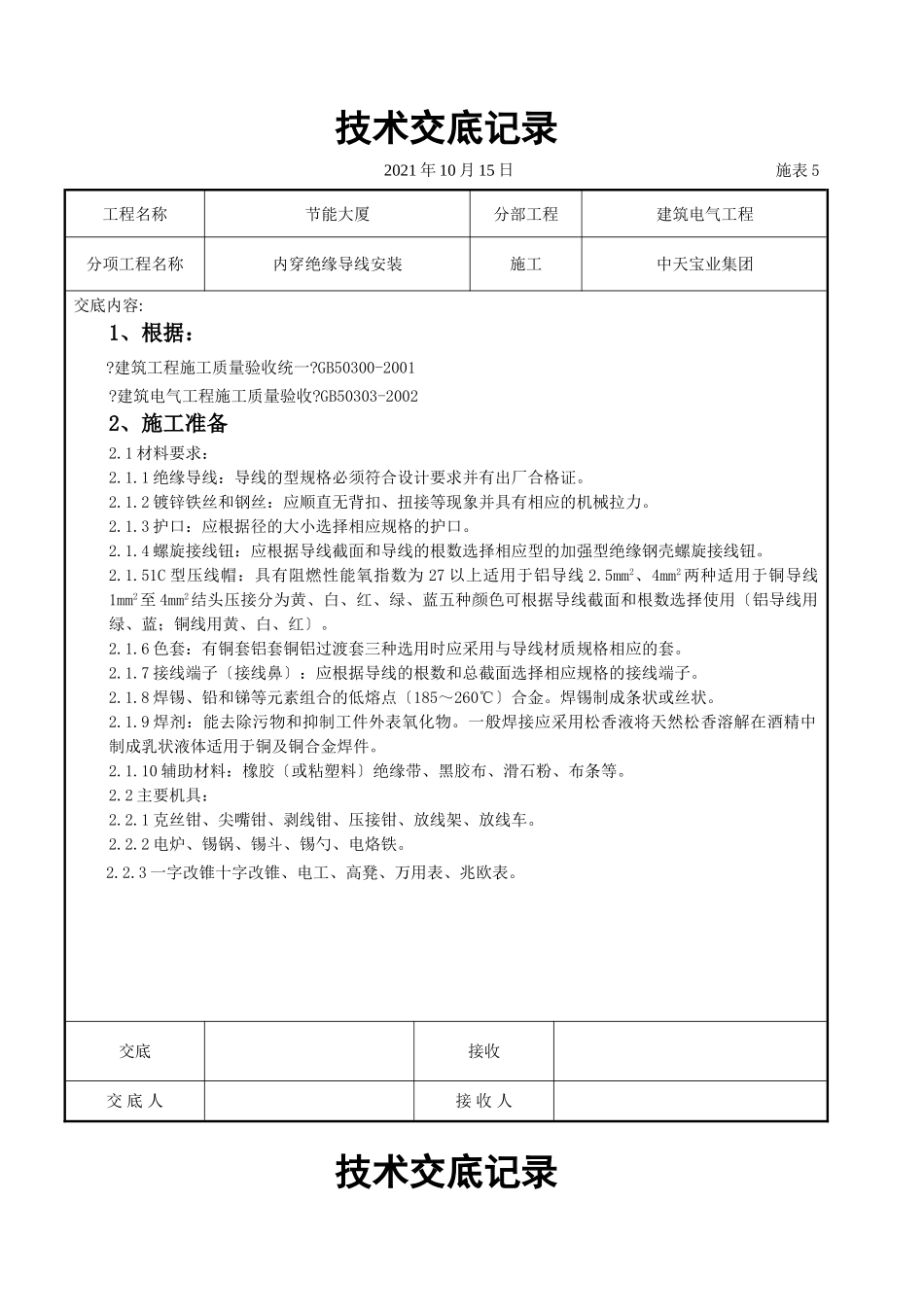

技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称内穿绝缘导线安装施工中天宝业集团交底内容:1、根据：?建筑工程施工质量验收统一?GB50300-2001?建筑电气工程施工质量验收?GB50303-20022、施工准备2.1材料要求：2.1.1绝缘导线：导线的型规格必须符合设计要求并有出厂合格证。2.1.2镀锌铁丝和钢丝：应顺直无背扣、扭接等现象并具有相应的机械拉力。2.1.3护口：应根据径的大小选择相应规格的护口。2.1.4螺旋接线钮：应根据导线截面和导线的根数选择相应型的加强型绝缘钢壳螺旋接线钮。2.1.51C型压线帽：具有阻燃性能氧指数为27以上适用于铝导线2.5mm2、4mm2两种适用于铜导线1mm2至4mm2结头压接分为黄、白、红、绿、蓝五种颜色可根据导线截面和根数选择使用〔铝导线用绿、蓝；铜线用黄、白、红〕。2.1.6色套：有铜套铝套铜铝过渡套三种选用时应采用与导线材质规格相应的套。2.1.7接线端子〔接线鼻〕：应根据导线的根数和总截面选择相应规格的接线端子。2.1.8焊锡、铅和锑等元素组合的低熔点〔185～260℃〕合金。焊锡制成条状或丝状。2.1.9焊剂：能去除污物和抑制工件外表氧化物。一般焊接应采用松香液将天然松香溶解在酒精中制成乳状液体适用于铜及铜合金焊件。2.1.10辅助材料：橡胶〔或粘塑料〕绝缘带、黑胶布、滑石粉、布条等。2.2主要机具：2.2.1克丝钳、尖嘴钳、剥线钳、压接钳、放线架、放线车。2.2.2电炉、锡锅、锡斗、锡勺、电烙铁。2.2.3一字改锥十字改锥、电工、高凳、万用表、兆欧表。交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称内穿绝缘导线安装施工中天宝业集团交底内容:2.3作业条件：2.3.1配工程或线槽安装工程配合土建构造施工完毕。2.3.2高层建筑中的强电竖井、弱电竖井、综合布线竖井内配及线槽安装完毕。2.3.3配合土建工程顶棚施工配或线槽安装完毕。3、操作工艺3.1工艺流程选择导线——扫——穿带线——放线与断线——导线与带线的绑扎——口带护口——导线连结——线路绝缘遥测3.2选择导线：3.2.1应根据设计图规定选择导线。进出户的导线宜使用橡胶绝缘导线。3.2.2相线中性线及保护地线的颜色应加以区分用淡蓝颜色的导线为中性线用黄绿颜间的导线为保护地线。3.3清扫路：3.3.1清扫路的目的是去除路中的灰尘、泥水等杂物。3.3.2清扫路的：将布条的两端结实的绑扎在带线上两人来回拉动带线将内杂物清净。3.4穿带线：3.4.1穿带线的目的是检查路是否畅通路的走向及盒、箱的位置是否符合设计及施工图的要求。3.4.2.1带线一般均采用ф1.2～2.0mm的铁丝。先将铁丝的一端弯成不封口的圆圈再利用穿线器将带线穿入路内在路的两端均应留有10～15cm的余量。3.4.2.2在路较长或转弯较多时可以在敷设路的同时将带线一并穿好。3.4.2.3阻燃型塑料波纹的壁呈波纹状带线的端头要弯成圆形。3.5放线及断线：交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称内穿绝缘导线安装施工中天宝业集团交底内容:3.5.1放线3.5.1.1放线前应根据施工图对导线的规格、型进展核对。3.5.1.2放线时导线应置于放线架或放线车上。3.5.2断线：剪断导线时导线的预留长度应按以下四种情况考虑。3.5.2.1接线盒、开关盒、插销盒及灯头盒内导线的预留长度应为15cm。3.5.2.2配电箱内导线的预留长度应为配电箱箱体周长的1/2。3.5.2.3出户导线的预留长度应为1.5cm。3.5.2.4公用导线在分支处可不剪断导线而直接穿过。3.6导线与带线的绑扎：3.6.1当导线根数较少时例如二至三根导线可将导线前端的绝缘层削去然后将线芯直接插入带线的盘圈内并折回压实绑扎结实。使绑扎处形成一个平滑的锥形过渡部位。3.6.2当导线根数较多或导线截面较大时可将导线前端的绝缘层削去然后将线芯斜错排列在带线上用绑线缠绕绑扎结实。使绑扎接头处形成一个平滑的锥形过渡部位便于穿线。3.7内穿线3.7.1钢〔电线〕在穿线前应首先检查各个口的护口是否齐整如有遗漏和破损均应补齐和更换。3.7.2当路较长或转弯较多时要在穿线的同时往内吹入适量的滑石粉。3.7.3两人穿线时应配合协调一拉一送...
