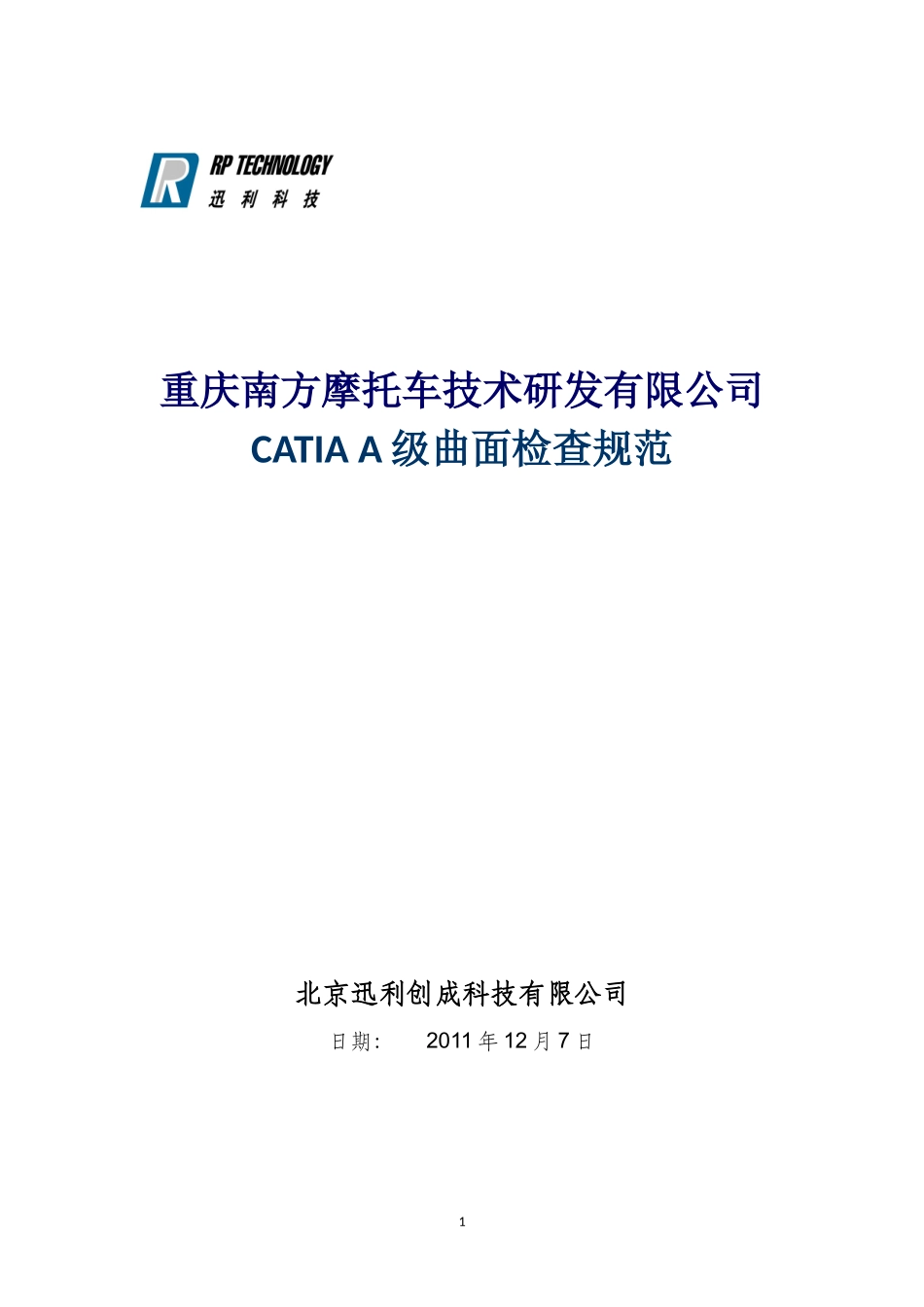

重庆南方摩托车技术研发有限公司CATIAA级曲面检查规范北京迅利创成科技有限公司日期：2011年12月7日1CATIAA级曲面检查规范目录1.规范描述.......................................................................................................................................12.A级曲面介绍................................................................................................................................22.1定义....................................................................................................................................22.2特征....................................................................................................................................23.A级曲面标准...............................................................................................................................33.1设置建模精度.....................................................................................................................33.2曲面间的间隙/重叠...........................................................................................................33.3曲面间的连续性.................................................................................................................33.4光顺性要求.........................................................................................................................43.5脱模....................................................................................................................................43.6配合间隙.............................................................................................................................43.7输出格式.............................................................................................................................44规范内容.......................................................................................................................................54.1高光连续性检查.................................................................................................................54.2连续性检查........................................................................................................................94.3曲率梳连续性检查...........................................................................................................104.4两零件搭接关系检查.......................................................................................................124.5A级曲面的间距离检查....................................................................................................124.6曲面“阶”数检...............................................................................................................132CATIAA级曲面检查规范1.规范描述A级曲面检查是为了规范使用CATIA对外委数模和本公司设计的高质量模型表面的检查，检查的目的是检验模型的质量是否符合A级曲面的标准、要求。本规范对A级曲面检查的标准进行了初步的定义，并对采用CATIAV5进行A级曲面检查的具体功能和操作进行了详细的说明。1CATIAA级曲面检查规范2.A级曲面介绍2.1定义A级曲面是那些在各自的边界上保持曲率连续的曲面，曲率连续意味着在任何曲面上的任一“点”中沿着边界有同样的曲率半径。A级曲面广泛应用于汽车行业的外观件和内饰件。同样的，针对摩托车行业，所有的摩托车覆盖件原则上都应当遵循A级曲面的质量要求。摩托车覆盖件A面造型汽车车身外表面A面造型2.2特征同一般的零件结构曲面不同，A级曲面通常具有如下的一些特...
