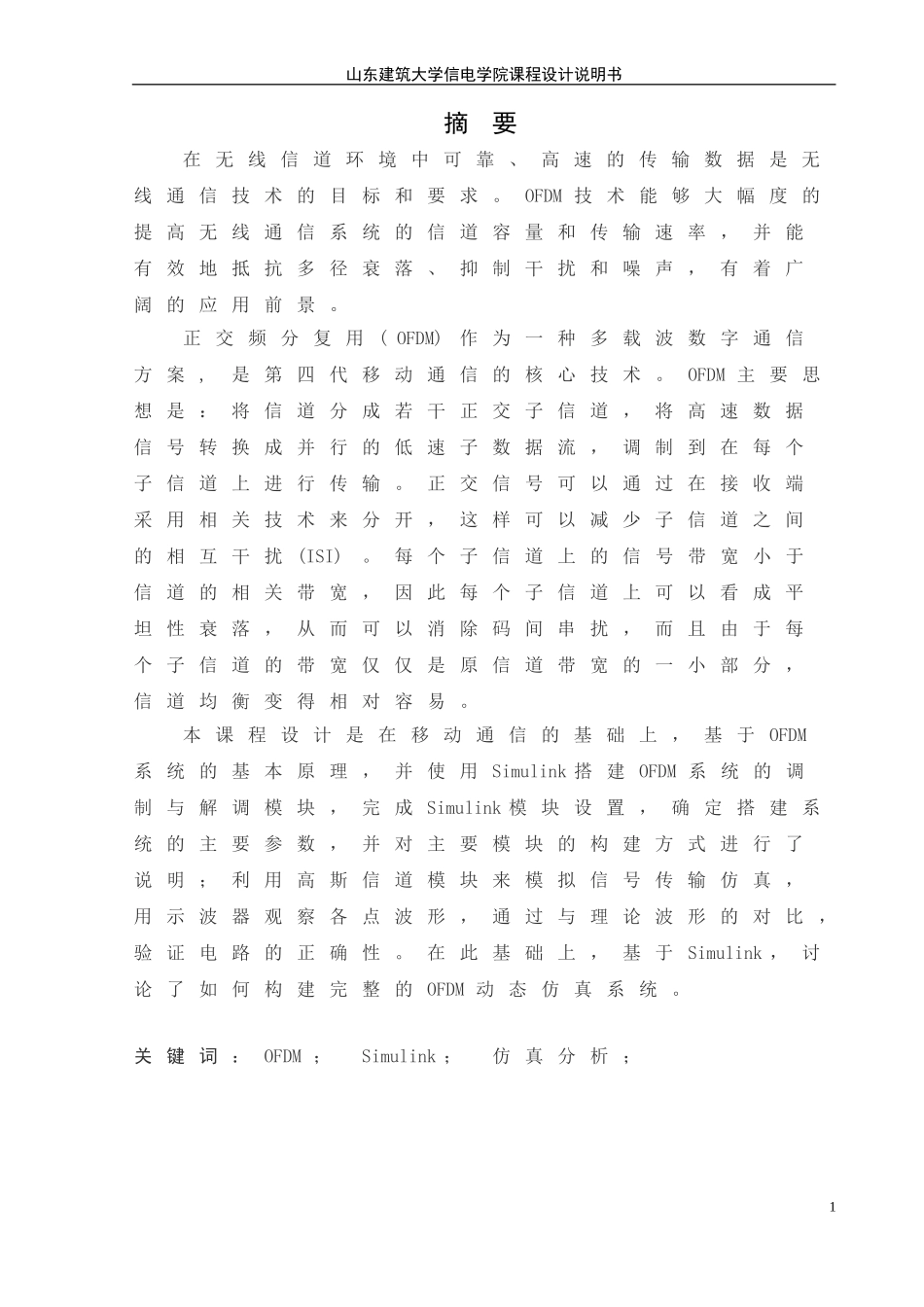

山东建筑大学信电学院课程设计说明书摘要在无线信道环境中可靠、高速的传输数据是无线通信技术的目标和要求。OFDM技术能够大幅度的提高无线通信系统的信道容量和传输速率，并能有效地抵抗多径衰落、抑制干扰和噪声，有着广阔的应用前景。正交频分复用(OFDM)作为一种多载波数字通信方案,是第四代移动通信的核心技术。OFDM主要思想是：将信道分成若干正交子信道，将高速数据信号转换成并行的低速子数据流，调制到在每个子信道上进行传输。正交信号可以通过在接收端采用相关技术来分开，这样可以减少子信道之间的相互干扰(ISI)。每个子信道上的信号带宽小于信道的相关带宽，因此每个子信道上可以看成平坦性衰落，从而可以消除码间串扰，而且由于每个子信道的带宽仅仅是原信道带宽的一小部分，信道均衡变得相对容易。本课程设计是在移动通信的基础上，基于OFDM系统的基本原理，并使用Simulink搭建OFDM系统的调制与解调模块，完成Simulink模块设置，确定搭建系统的主要参数，并对主要模块的构建方式进行了说明；利用高斯信道模块来模拟信号传输仿真，用示波器观察各点波形，通过与理论波形的对比，验证电路的正确性。在此基础上，基于Simulink，讨论了如何构建完整的OFDM动态仿真系统。关键词：OFDM；Simulink；仿真分析；1山东建筑大学信电学院课程设计说明书1前言1.1OFDM技术的发展历史20世纪70年代，韦斯坦（Weistein）和艾伯特（Ebert）等人应用离散傅里叶变换（DFT）和快速傅里叶方法（FFT）研制了一个完整的多载波传输系统，叫做正交频分复用（OFDM）系统。近些年来，集成数字电路和数字信号处理器件的迅猛发展，以及对无线通信高速率要求的日趋迫切，OFDM技术再次受到了重视。80年代后，OFDM的调整技术再一次成为研究热点。例如，在有线信道的研究中，Hirosaki于1981年用DFT完成的OFDM调整技术，试验成功了16QAM多路并行传送19.2kbit/s的电话线MODEM。进入90年代，OFDM的应用又涉及到了利用移动调频和单边带（SSB）信道进行高速数据通信，陆地移动通信，高速数字用户环路(HDSL)，非对称数字用户环路(ADSL)及高清晰度数字电视(HDTV)和陆地广播等各种通信系统。1999年，IEEE802.11a通过了一个SGHz的无线局域网2山东建筑大学信电学院课程设计说明书标准，其中OFDM调制技术被采用为物理层标准，使得传输速率可以达54MbPs。这样，可提供25MbPs的无线ATM接口和10MbPs的以太网无线帧结构接口，并支持语音、数据、图像业务。这样的速率完全能满足室内、室外的各种应用场合。欧洲电信组织(ETsl)的宽带射频接入网的局域网标准HiperiLAN2也把OFDM定为它的调制标准技术。1.2OFDM技术应用领域(1)移动通信领域OFDM技术的数据传输速度相当于GSM(GlobalSystemforMobileCommunication，全球移动通信系统)和CDMA(CodeDivisionMultipleAccess，码分多址)技术标准的10倍。从理论上讲，OFDM技术要优越于当前的全球移动运营商所采用的标准技术。(2)数字传输领域OFDM在数字广播领域也有杰出的表现。DAB(DigitalAudioBroadcasting，数字语音广播)／DMB(DigitalMultimediaBroadcasting，数字多媒体广播)具有音质好(CD质量)、可实现多媒体接收、可加密、并可利用卫星大幅度提高广播的覆盖率等优点，是广播事业发展中的一个新的里程碑。采用OFDM技术后，系统发射功率减小、可高速移动接收、频谱利用率高、有很3山东建筑大学信电学院课程设计说明书强的抗干扰和在恶劣环境下接收的能力，有效的实现了数据高速可靠的传输。(3)计算机网络领域近年来，Intemet以惊人的速度发展，Internet的用户众多，分布广泛，传统Modem仅能提供56Kbps的速度，ISDN业务最多也只能提供128Kbps的速度，这些都难以满足Intemet飞速发展的需要。1.3OFDM技术的优缺点(1)抗衰落能力强OFDM使用户信息通过多个子载波传输，在每个子载波上的信号时间就相应地比同速率的单载波系统上的信号时间长很多倍，因而对脉冲噪声(impulsenoise)和信道快衰落的抵抗力更强。(2)频率利用率高OFDM采用允许重叠的正交子载波作为子信道，而不是传统的利用保护频带分离子信道的方式，因而提高了频率利用率。(3)适合高速数据传输首先，OFDM的自适应调制机制使...
