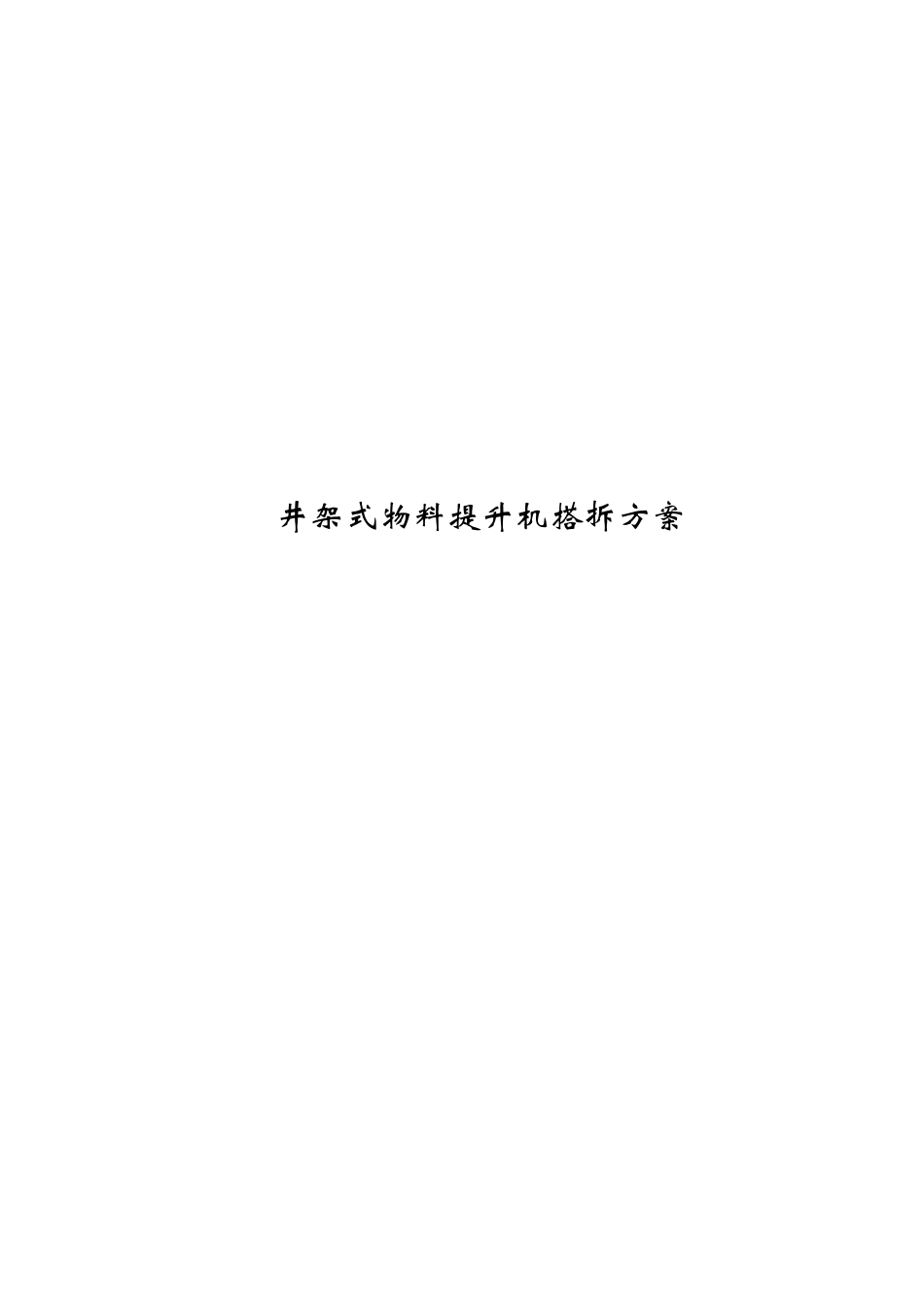

井架式物料提升机搭拆工程施工方案VIP免费

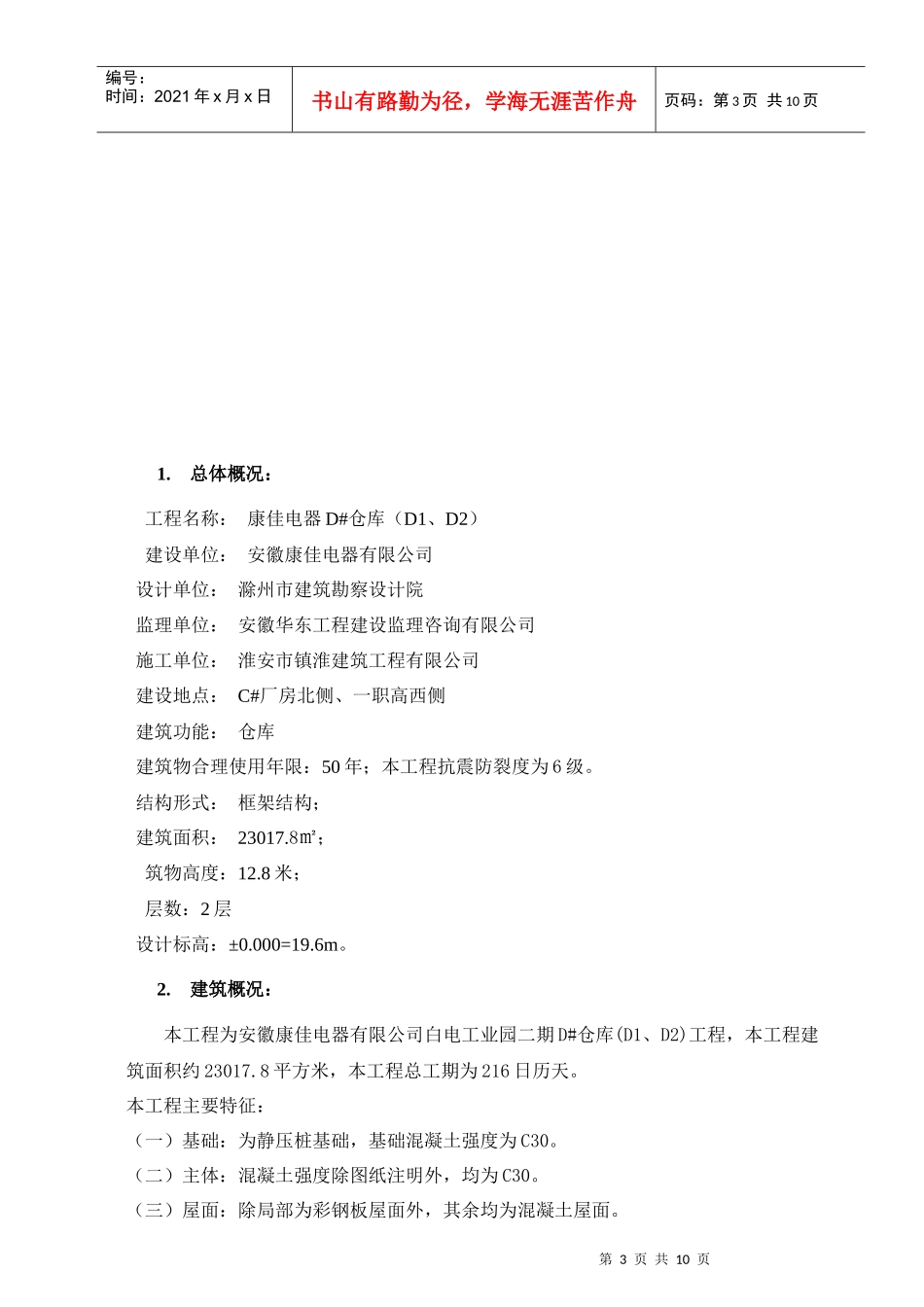

井架式物料提升机搭拆方案第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页目录第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页1.总体概况：工程名称：康佳电器D#仓库（D1、D2）建设单位：安徽康佳电器有限公司设计单位：滁州市建筑勘察设计院监理单位：安徽华东工程建设监理咨询有限公司施工单位：淮安市镇淮建筑工程有限公司建设地点：C#厂房北侧、一职高西侧建筑功能：仓库建筑物合理使用年限：50年；本工程抗震防裂度为6级。结构形式：框架结构；建筑面积：23017.8㎡；筑物高度：12.8米；层数：2层设计标高：±0.000=19.6m。2.建筑概况：本工程为安徽康佳电器有限公司白电工业园二期D#仓库(D1、D2)工程，本工程建筑面积约23017.8平方米，本工程总工期为216日历天。本工程主要特征：（一）基础：为静压桩基础，基础混凝土强度为C30。（二）主体：混凝土强度除图纸注明外，均为C30。（三）屋面：除局部为彩钢板屋面外，其余均为混凝土屋面。第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页（四）门窗：防火门、卷帘门、塑钢门、塑钢组合推拉窗。（五）外装饰：外墙除窗台以下为面砖饰面，其余均为涂料饰面。（六）内装饰：除部分图纸注明为面砖饰面外，其余均为涂料饰面。（七）楼地面：除卫生间、实验室为地砖饰面外，其余均为金刚砂耐磨地坪。楼地面除注明外均为金刚砂耐磨地坪。3.物料提升机方案编制基础本方案系在提升机具备产品合格证和厂家具备生产许可证的基础上编制。4.提升机基础位置及结构形式本工程拟设提升机四台，位置分别设置在D1仓库东侧、西侧和D2仓库东侧、西侧，计划安装时间为8月。基础设置基本尺寸参考厂方“产品使用说明”中提供的基础形式，根据本工程实际进行适当深化。（具体见附图1）附图1―――平面位置第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页附图2―――基础平面图附图3―――基础剖面图5.井架式物料提升机的选用本工程采用的物料提升机，选SSD80型建筑安全升降机，提升机的性能指标及各项安全装置、电气系统装置，符合《龙门架及井架物料提升机安全技术规范》JGJ88-92的要求。SSD80型物料提升机：起重量800kg，提升高度30m，额定升降速度（m/s）：1.2。，电机功率（KW）7/11，平衡配重850kg，吊笼提升钢丝绳直径Φ11mm，吊笼提升钢丝绳条数：4条。6.基础、附墙架、缆风绳及地锚的设置（一）基础设置：第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页1．提升机基础土层压实后的承载力，不得小于80kPa；浇注C15混凝土，厚度为600mm；基础表面平整，水平度偏差不大于10mm。2．提升机基础按长边与墙体平行方式布置，离墙体2.0m。3．埋设避雷接地装置。4.混凝土浇捣后对地脚螺栓进行校正。5.混凝土强度达到75%后，进行井架安装。6.基础设有排水措施。距基础边缘5m范围内，开挖沟槽或有较大振动的施工时，必须有保证架体稳定措施。8.将吊笼总成放入井架内，放正位置，注意进出料门的方向。（二）附墙架设置：1．提升机附墙架的设置间隔不大于9m，且在建筑物的顶层必须设置1组。2．附墙架与架体及建筑之间，均采用钢管扣件连接，并形成稳定结构，不得连接在脚手架上。严禁使用铅线绑扎。3．附墙架的材质与架体的材质相同，不准使用木杆、竹杆做附墙架与金属架体连接。4.安装上层井架标准节到15m高度时，必须在离地9m处安装附墙装置，使井架和建筑物可靠附着。后续每升高6m，即拉一道附墙装置。安装附墙装置先挂好四根附墙钢管，外侧两根可向外45°左右安装，先采用调节螺栓收紧，经纬仪复核，通过放松或收紧四根附墙调节螺栓，使井架对底架平面的垂直度控制在0.1%，然后锁紧调节螺栓。（三）缆风绳设置：1．提升机受到条件限制无法设置附墙架时，采用缆风绳稳固架体。2．提升机的缆风绳选用园股钢丝绳，直径不小于10mm，且不少2组。（四）地锚位置须满足缆风绳的要求，桩式地锚采用脚手钢管2根，并排设...
