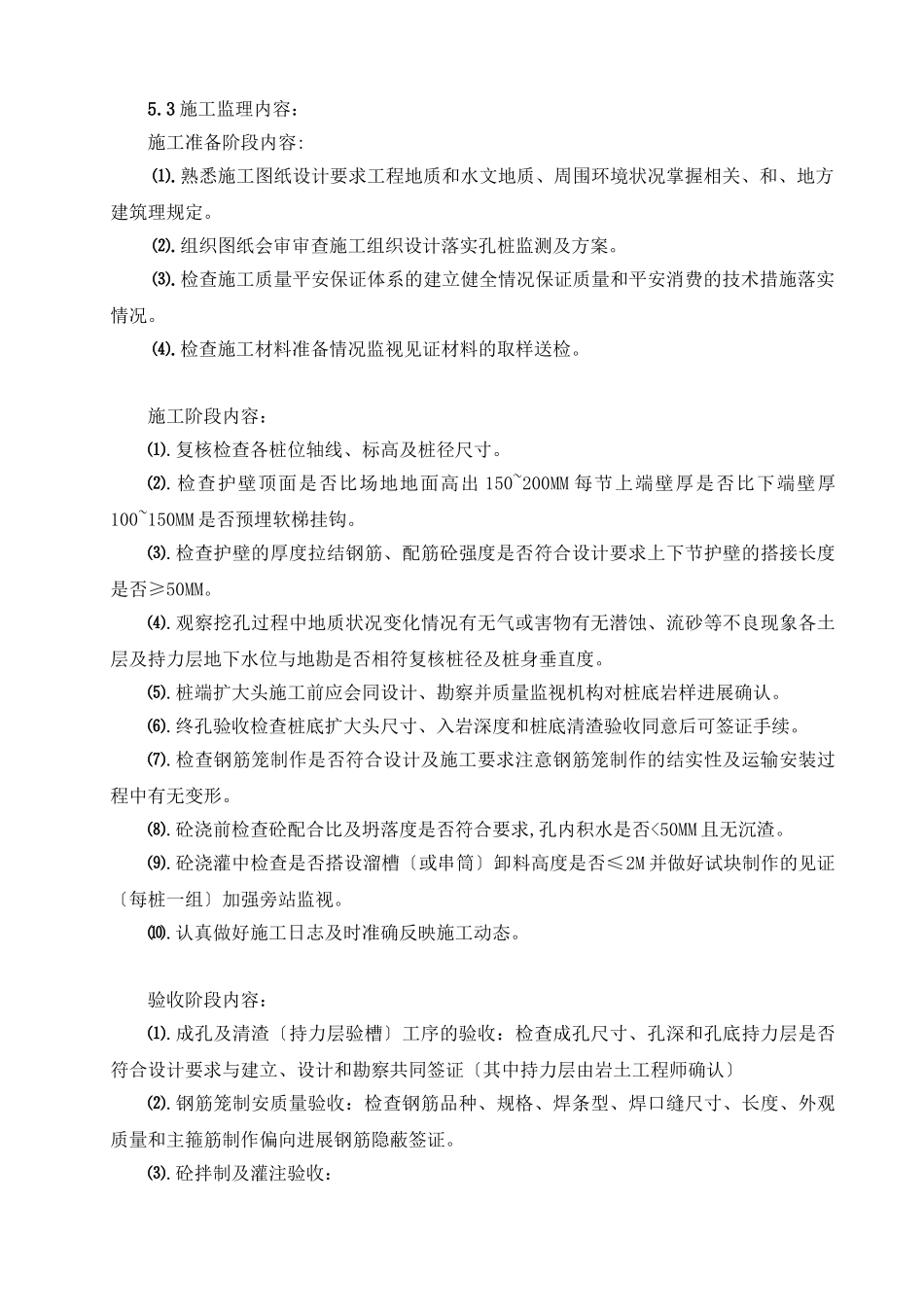

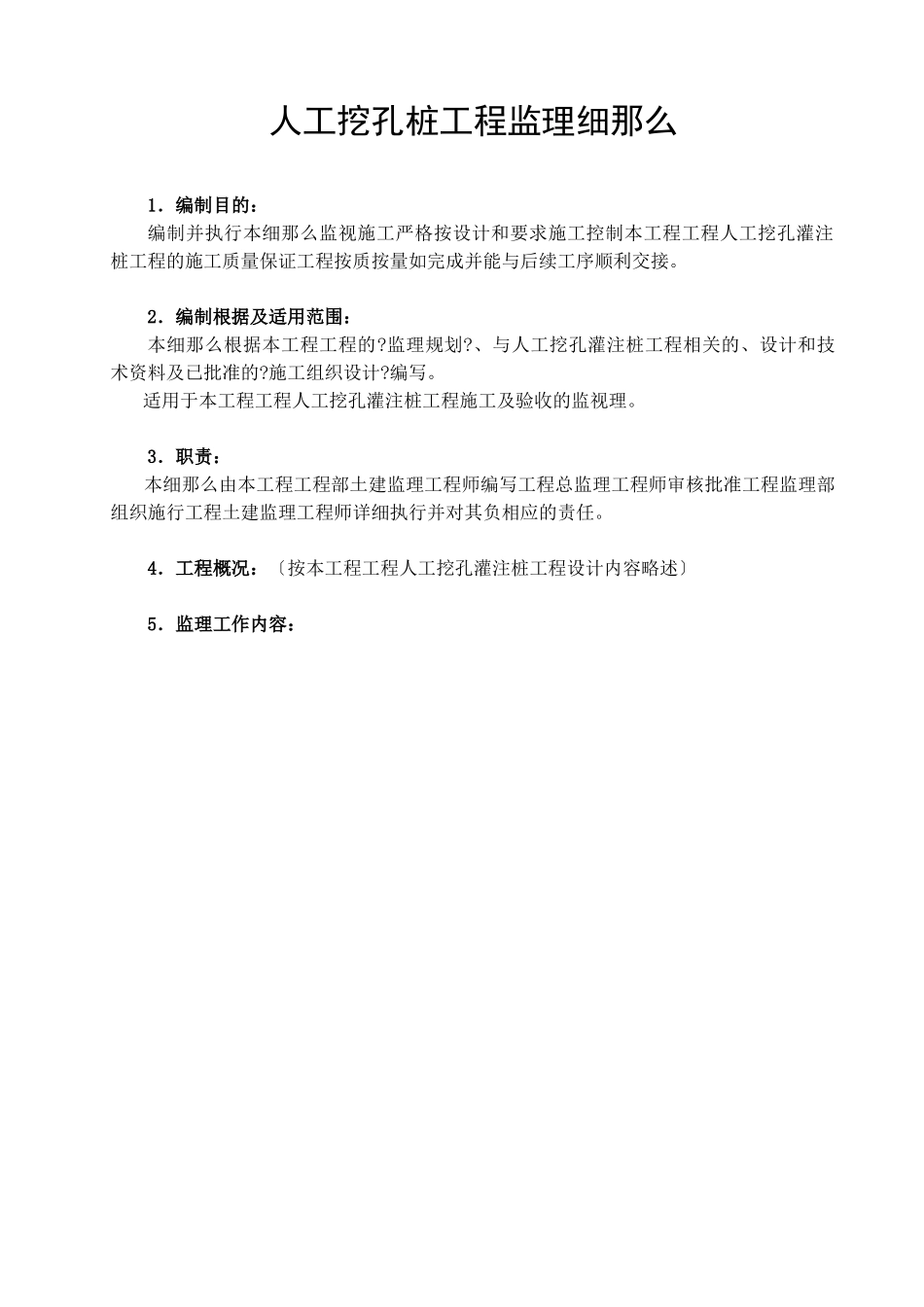

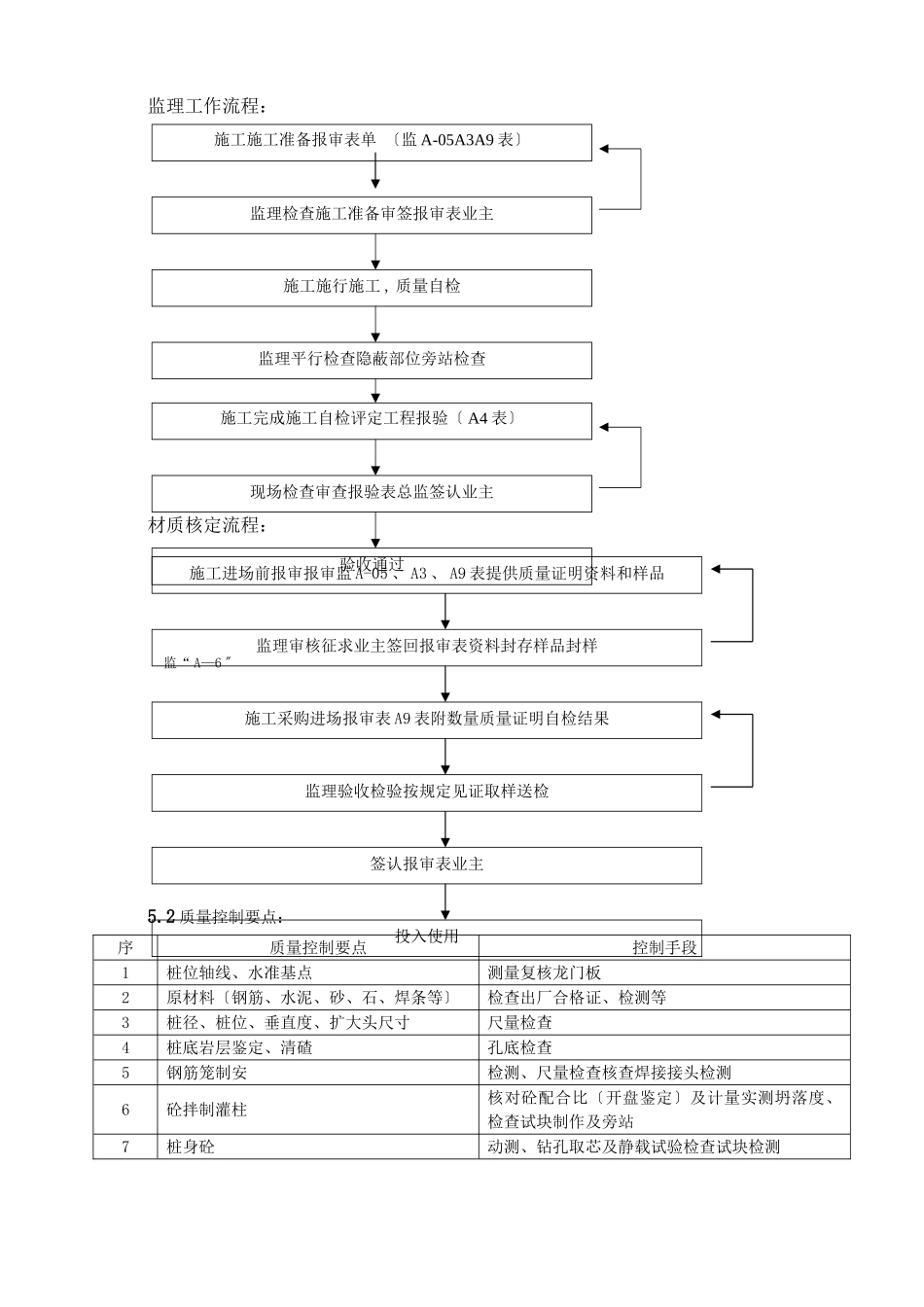

人工挖孔桩工程监理细那么1．编制目的：编制并执行本细那么监视施工严格按设计和要求施工控制本工程工程人工挖孔灌注桩工程的施工质量保证工程按质按量如完成并能与后续工序顺利交接。2．编制根据及适用范围：本细那么根据本工程工程的?监理规划?、与人工挖孔灌注桩工程相关的、设计和技术资料及已批准的?施工组织设计?编写。适用于本工程工程人工挖孔灌注桩工程施工及验收的监视理。3．职责：本细那么由本工程工程部土建监理工程师编写工程总监理工程师审核批准工程监理部组织施行工程土建监理工程师详细执行并对其负相应的责任。4．工程概况：〔按本工程工程人工挖孔灌注桩工程设计内容略述〕5．监理工作内容：监理工作流程：材质核定流程：5.2质量控制要点：序质量控制要点控制手段1桩位轴线、水准基点测量复核龙门板2原材料〔钢筋、水泥、砂、石、焊条等〕检查出厂合格证、检测等3桩径、桩位、垂直度、扩大头尺寸尺量检查4桩底岩层鉴定、清碴孔底检查5钢筋笼制安检测、尺量检查核查焊接接头检测6砼拌制灌柱核对砼配合比〔开盘鉴定〕及计量实测坍落度、检查试块制作及旁站7桩身砼动测、钻孔取芯及静载试验检查试块检测施工施工准备报审表单〔监A-05A3A9表〕监理检查施工准备审签报审表业主施工施行施工,质量自检监理平行检查隐蔽部位旁站检查施工完成施工自检评定工程报验〔A4表〕现场检查审查报验表总监签认业主验收通过施工进场前报审报审监A-05、A3、A9表提供质量证明资料和样品监理审核征求业主签回报审表资料封存样品封样监“A—6〞施工采购进场报审表A9表附数量质量证明自检结果监理验收检验按规定见证取样送检签认报审表业主投入使用5.3施工监理内容：施工准备阶段内容:⑴.熟悉施工图纸设计要求工程地质和水文地质、周围环境状况掌握相关、和、地方建筑理规定。⑵.组织图纸会审审查施工组织设计落实孔桩监测及方案。⑶.检查施工质量平安保证体系的建立健全情况保证质量和平安消费的技术措施落实情况。⑷.检查施工材料准备情况监视见证材料的取样送检。施工阶段内容：⑴.复核检查各桩位轴线、标高及桩径尺寸。⑵.检查护壁顶面是否比场地地面高出150~200MM每节上端壁厚是否比下端壁厚100~150MM是否预埋软梯挂钩。⑶.检查护壁的厚度拉结钢筋、配筋砼强度是否符合设计要求上下节护壁的搭接长度是否≥50MM。⑷.观察挖孔过程中地质状况变化情况有无气或害物有无潜蚀、流砂等不良现象各土层及持力层地下水位与地勘是否相符复核桩径及桩身垂直度。⑸.桩端扩大头施工前应会同设计、勘察并质量监视机构对桩底岩样进展确认。⑹.终孔验收检查桩底扩大头尺寸、入岩深度和桩底清渣验收同意后可签证手续。⑺.检查钢筋笼制作是否符合设计及施工要求注意钢筋笼制作的结实性及运输安装过程中有无变形。⑻.砼浇前检查砼配合比及坍落度是否符合要求,孔内积水是否<50MM且无沉渣。⑼.砼浇灌中检查是否搭设溜槽〔或串筒〕卸料高度是否≤2M并做好试块制作的见证〔每桩一组〕加强旁站监视。⑽.认真做好施工日志及时准确反映施工动态。验收阶段内容：⑴.成孔及清渣〔持力层验槽〕工序的验收：检查成孔尺寸、孔深和孔底持力层是否符合设计要求与建立、设计和勘察共同签证〔其中持力层由岩土工程师确认〕⑵.钢筋笼制安质量验收：检查钢筋品种、规格、焊条型、焊口缝尺寸、长度、外观质量和主箍筋制作偏向进展钢筋隐蔽签证。⑶.砼拌制及灌注验收：①.检查桩身砼的施工符合?砼构造工程施工及验收?〔GB50204—92〕的规定核查砼试块；②.?基桩低应变动力检测规程?〔JGJ/93—95〕规定进展桩身砼完好性检测；③.按?基桩钻芯法检测技术规程?〔DBJB—29—1999〕规定的进展桩身的砼强度检测；④.按?建筑桩基技术?〔JGJ94—94〕规定的进展设计要求的单桩静载试验。⑷.基桩验收应包括以下资料：①.工程地质勘察、桩基施工图、图纸会审纪要设计变更及材料代用单等。②.经审定的施工组织设计、施工方案及执行中的变更。③.桩位测量放线图包括工程桩位线复核签证单。④.成桩质量检查〔含各项质保质评资料、隐蔽记录资料、动测及钻芯〕⑤.单桩承载力检测。⑥.基桩开工平面图及桩顶标高图。6．不合格的纠正和预防措施6...
