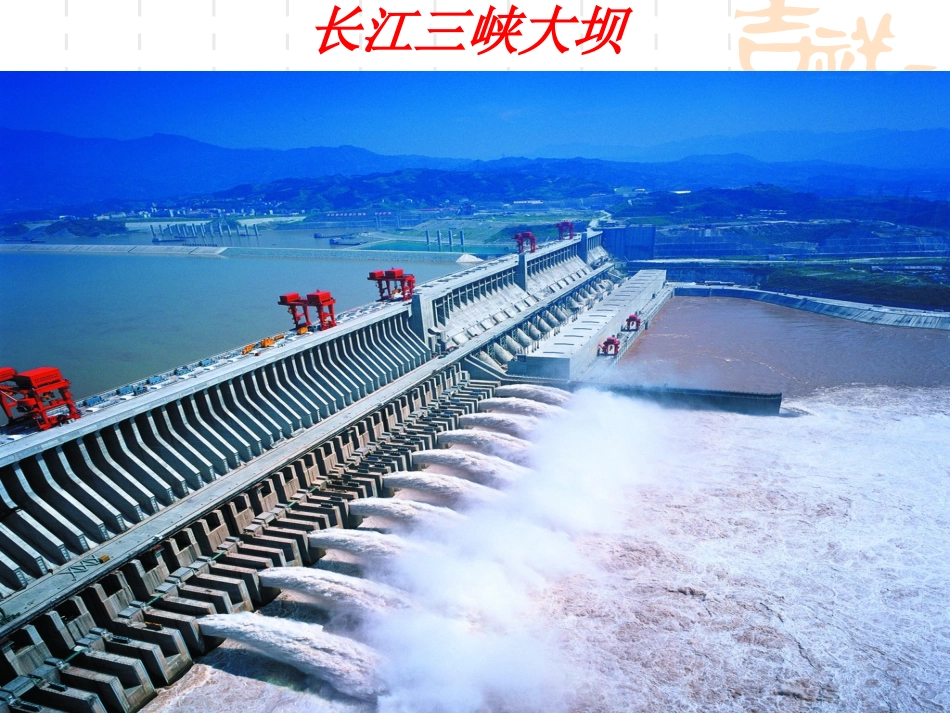

长江三峡大坝三峡大坝横断江底，高185m,长2309.5m。第3节下面的4幅图在结构上有什么相同之处？小孔定义:上端开口、下部连通的容器叫连通器。1.连通器猜想：在连通器里注入水，各容器的水面有什么关系呢？当连通器中的水不流动时,各容器中的水面总保持相平。问:如果换成其它某种液体装入连通器中,静止后该液体的液面相平吗?结论：不论连通器形状如何,不论加入何类液体,只要是同一种液体,在液体不流动的情况下,各容器中的液面总相平。斜面上放有一U形管，那么形管中水的水位情况?动动脑筋……ABCB2.连通器的特点：连通器里的同一种液体不流动时，各容器中液面总保持相平。为什么加入同种液体，静止后液面相平?能否用我们所学知识解释这个现象?想象一下这里有一个“水片”h2h1分析：在连通器底部取一个小液片（设面积为S）。由于水不流动，所以液片也是静止不动的。由二力平衡的条件，液片受到的左右两管中水对它的压力所以（P1S=P2S）P1=P2而F1=P1SF2=P2S而p1=ρgh1p2=ρgh2所以（ρgh1=ρgh2）h1=h2液面相平的原因：F1=F2思考：如果同一连通器中装入密度不同的两种液体，静止后的液面相平吗？结论：在连通器中装入不同种液体，当液体静止时，由于液体密度不同，其液面不相平。密度大的一侧的液面低。密度小的一侧的液面高。考考你在连通器的两端分别装有盐水和清水，液面相平，如下图所示.如果将阀门打开，则()A.盐水向右流动B.清水向左流动C.盐水和清水都不流动D.无法判断如何流动3.3.生活中的连通器生活中的连通器(从物理走进生活)水封臭气闸室船闸：利用连通器把船从高水位运到低水位或从低水位运到高水位的一种过坝通航建筑物。下游阀门上游阀门闸门闸室下游水位上游水位船如何从上游到下游？？？本节课内容小结3.连通器的应用:茶壶、锅炉水位计、船闸等。1.连通器的概念:上部开口、下部相连通的容器，叫做连通器。2.连通器的特点:连通器里的同一种液体不流动时,各容器中的液面总是相平的。（装入不同种液体，液面静止时，密度小的液体液面高。）1、下列容器中，不是连通器的是（）A、U形管B、茶壶C、锅炉水位计D、帕斯卡裂桶实验D2、关于连通器的理解正确的（）A、连通器中至少有两个开口B、连通器中只有两个开口C、在连通器中倒入液体后，各液面一定相平。D、底部互相连通的容器叫连通器。A3、如图所示，A，B两容器内盛着水，水面等高，两容器间用一斜管相通，K是开关，当K打开后，则（）A、水将由A流向BB、水将由B流向AC、水不流动D、无法确定C4、船闸是利用______的原理工作的．5、U形管内装有同种液体，放在水平桌面上，静止时两液面是＿＿＿。当把U形管左边提高一些，静止时两液面是＿＿＿。连通器相平的相平的7、下列关于茶壶嘴的设计说法中，正确的是：（）A、壶嘴远高于壶口B、壶嘴远低于壶口C、壶嘴做得与壶口一样高D、以上设计都可以C作业：练习册P271、2、4、9题挑战思维极限老师给小明一只两端开口的细长的U型玻璃管（U型管的底部已用弹性很好的橡皮膜将它隔离成了两个相同的容器），让他想办法测出食用油的密度。小明想了想，取来了自来水和刻度尺，很快就测出了食用油的密度。你知道他是怎样测量的吗？长江三峡大坝工程施工共17年，能够抵御百年一遇的特大洪水。年均发电量849亿度。航运能力将从1000万吨提高到5000万吨。水位差113米。•回水弯是一个最简单的连通器，每次使用后会积存一些水，将下水道与室内隔开，防止异味进入室内。•根据连通器原理，左侧水槽中的水面会随着饮水槽中的水位下降而下降，浮子随之下降，连杆另一端的塞子被顶起，水管中的水流入左侧水槽，然后通过底部进入饮水槽，当水位足够高时，随着浮子上浮，连杆向下拉动塞子，阻断水流。
