九上第3章6-8节(上中坚)VIP免费

九上第3章6-8节(上中坚)_第1页
1/40
九上第3章6-8节(上中坚)_第2页
2/40
九上第3章6-8节(上中坚)_第3页
3/40

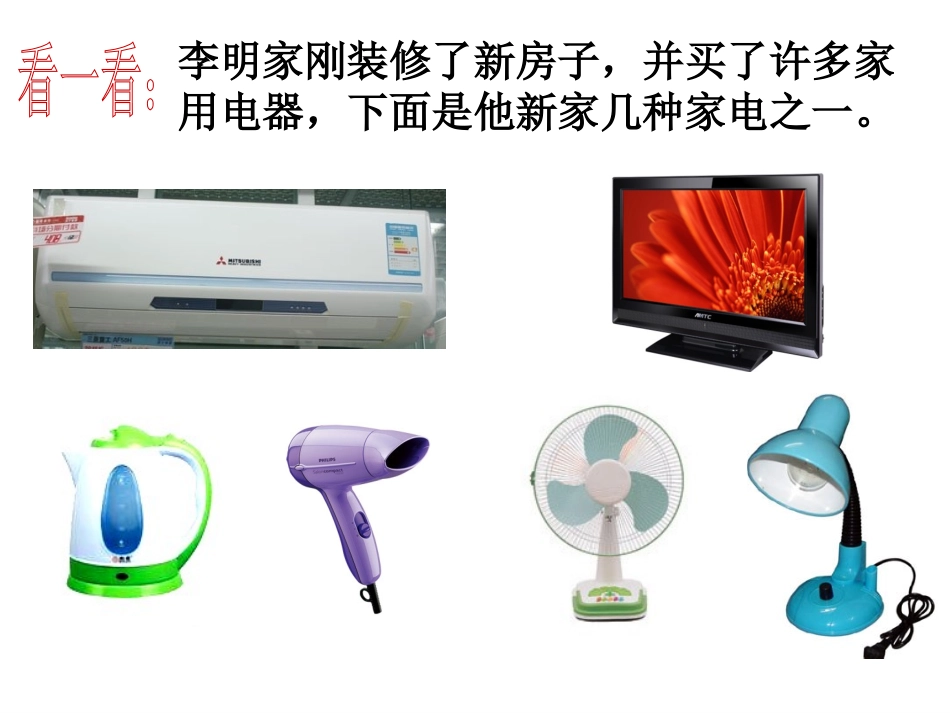

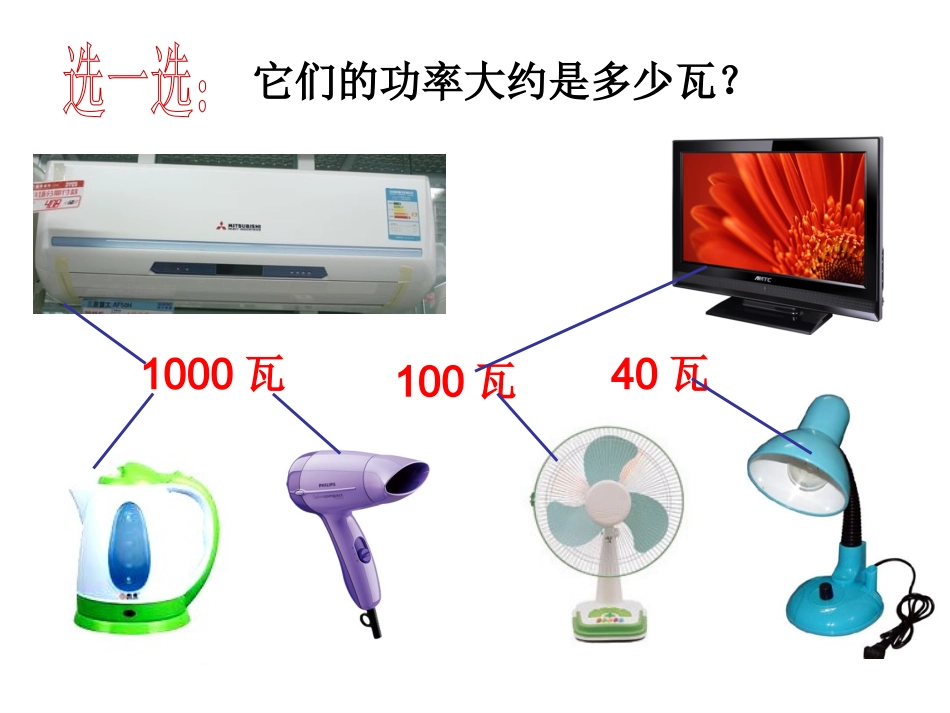

李明家刚装修了新房子,并买了许多家用电器,下面是他新家几种家电之一。它们的功率大约是多少瓦?100瓦1000瓦40瓦你了解电器的铭牌吗?◇此电视机在1秒钟内消耗的电能是120焦。◇此电视机正常工作时所需的电压是220伏,正常工作时的功率是120瓦。◇通过电视机的电流在1秒钟内做功是120焦用电器在待机状态下仍消耗电能,下表是小明家一台彩电电器的数据统计,请你计算一下,小明家一个月(按30天计)要浪费多少度电?假如我市有20万户这样的家庭,经济上一个月要浪费多少元?(按0.6元/度计电价)家用电器待机功率(千瓦)每天平均待机时间(小时)彩电0.00820解W=Pt=0.008kw×20h×30=4.8kw·h解:4.8度×200000×0.6元/度=1440000元☆灯泡的铭牌上“PZ220—40”表示_________________________额定电压是220伏,额定功率是40瓦☆如果两盏灯泡正常发光,哪盏灯做功更快?⑴比较两盏灯的灯丝电阻大小。⑵当两盏灯并联后接在220伏电路中时,比较两盏灯的亮度。⑶当两盏灯并联后接在110伏电路中时,比较两盏灯的亮度。⑷当两盏灯串联后接在220伏电路中时,比较两盏灯的亮度。“两灯泡辩亮”•甲灯泡:老弟!正常发光时我比你亮!因为我的额定电压比你大.•乙灯泡:老兄!此言差矣!正常发光时我比你亮!因为正常发光时流经我的电流比你大呀.•同学们同意它们的看法吗?为什么?12V12W甲6V12W乙例、若把以上两灯泡串联在电路中,哪个亮些?若把以上两灯泡并联在电路中,哪个亮些?12V12W甲6V12W乙练习:如图是家庭常用的电热水壶及其铭牌。(1)该电热水壶正常工作时的电阻为多少?(2)该电热水壶要在标准大气压下将温度为20℃的一壶水烧开需要吸收的热量是J【水的比热4.2×103J/(kg·)℃】若不计热损失,电热水壶正常工作时,烧开这壶水需要的时间是_______s.(3)在用电高峰期使用,如果电压只有200伏,这时电热水壶的实际功率有多大?(不考虑电阻的变化)44欧4.032×105366.5(4)在用电高峰期使用,如果电压只有110伏,这时电热水壶的实际功率有多大?(不考虑电阻的变化)275☆如果该空调的额定功率已经模糊不清,无法辨别了,在家里你有什么办法测算它的额定功率?电能表是测量____的仪器?A.电流B.电压C.电功D.电功率C☆用这个电能表对该空调测量电功率,合适吗?为什么?220V2(4)A☆电能表下只接空调。若该空调连续工作1分钟,该电能表转动32圈,那么该空调的电功率为多大?220V10(20)A1600R/kWhP==32/1600kWh1/60h=1.2kWWtP==1.2kWh1h=1.2kWWt220V10(20)A1600R/KWh1274612758☆若让空调连续工作一个小时,电能表的示数由下左图变为右图,则该空调的电功率是多少?1275.8kWh-1274.6kWh=1.2kWh1274612758测量用电器电功率的方法:电能表法伏安法原理主要仪器P=UItWP电能表秒表电流表电压表滑动变阻器请画出伏安法测电功率的电路图:实验:测定小灯泡的功率(U额=2.5V)补充实验电路:补充实验电路:(电阻约为5欧)评价思考:1,一位同学;连接好电路,在闭合开关时发现小灯泡不亮,电流表无示数,但电压表有示数,请分析电路中可能出现的故障:______________________灯泡L处开路2,另一位同学在连接好电路后,闭合开关,发现小灯泡特别亮,这说明他在闭合开关前没有______________________________.将滑动变阻器的滑片放在最大阻值处例.(2009年舟山市)小明用电压表和电流表测量小灯泡的电功率,他用电源电压为3伏的电池组、额定电压为2.5V的小灯泡等元件连接如图甲。实验中,小明调节滑动变阻器,发现当电压表的示数为2.5伏时,小灯泡却不能正常发光。请分析:在不改变电路连接的情况下,当电压表读数为________伏时,小灯泡正常发光,若此时电流表示数如图乙所示,则该小灯泡的额定功率为_______瓦。0.50.75考点:测小灯泡的电功率小明用电压表和电流表测量小灯泡额定电压为3.8V的小灯泡的额定电功率,他用电源电压为6伏的电池组进行实验,在实验中小明发现电压表0~~15V量程的接线柱不能用,现在请你帮助小明设计实验电路。移动变阻器当电压表读数为________伏时,小灯泡正常发光。2.2在“伏安法测电阻”的实验课中,老师提供了以下器材:几节干电池、3个已知阻值的电阻RL(5欧、8欧、1...
