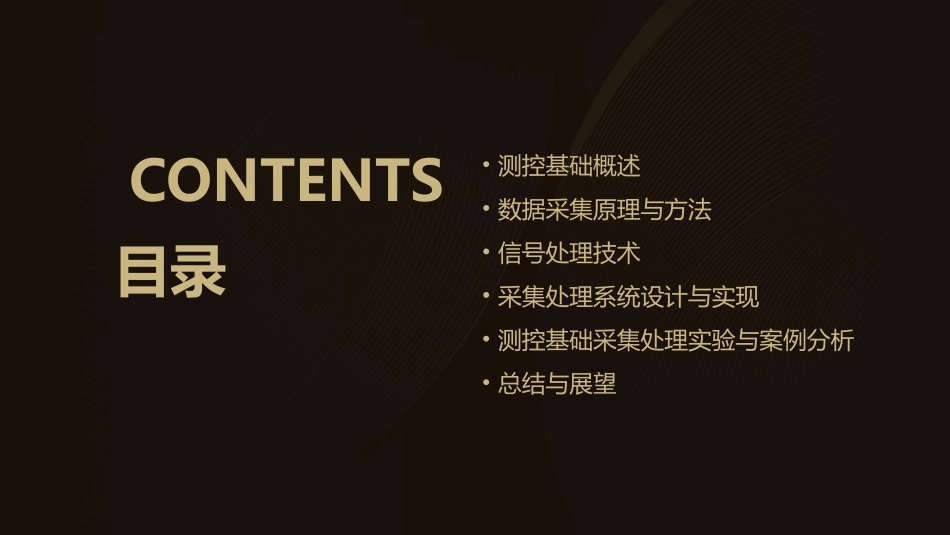

测控基础采集与处理课件目录•测控基础概述•数据采集原理与方法•信号处理技术•采集处理系统设计与实现•测控基础采集处理实验与案例分析•总结与展望CONTENTS01测控基础概述CHAPTER定义测控技术是测量与控制技术的简称，是对各种物理量进行测量、控制和调节的一门综合性技术。应用领域测控技术广泛应用于各个领域，如工业自动化、航空航天、能源、交通运输、环保等。在现代社会中，测控技术已经成为实现生产自动化、提高产品质量和经济效益的重要手段。测控技术的定义和应用领域数据显示与记录系统将测量结果以图形、数字等方式显示出来，并对其进行记录存储。控制系统根据测量结果，通过控制器对执行机构进行控制，实现被控量的调节。数据采集系统将模拟信号转换成数字信号，并进行数字化处理。传感器用于将被测量转换成电信号或数字信号。信号调理电路对传感器输出的信号进行放大、滤波、线性化等处理，以便于后续处理。测控系统的基本组成随着人工智能、机器学习等技术的发展，测控系统正朝着智能化的方向发展，实现自适应、自学习等功能。智能化互联网技术的发展为测控系统的网络化提供了有力支持，实现远程监控、数据传输等功能。网络化随着微电子技术的发展，测控系统正朝着微型化与集成化的方向发展，提高系统的便携性和可靠性。微型化与集成化为满足复杂应用场景的需求，测控系统正朝着多参数、高精度测量的方向发展，提高测量结果的准确性和可靠性。多参数、高精度测量测控技术的发展趋势02数据采集原理与方法CHAPTER数据采集是指从传感器或其他数据源获取原始数据，并将其转换为可用于分析、处理、存储和传输的格式的过程。定义数据采集是测控系统的基础，准确、高效地进行数据采集对于后续的数据处理和分析具有重要意义，有助于提取有价值的信息，实现系统优化和决策支持。重要性数据采集的定义和重要性滤波器滤除信号中的噪声和干扰，提高信号质量。传感器负责检测物理量，并将其转换为电信号。前置放大器对传感器输出的微弱信号进行放大，以提高信噪比。采样保持器在采样时刻捕获信号，并保持一段时间，以便模数转换器进行转换。模数转换器将模拟信号转换为数字信号，以供后续的数字处理系统使用。数据采集系统的基本组成根据采样方式分类•实时采样：连续不断地对数据进行采样，适用于动态变化的信号。•非实时采样：根据一定的时间间隔或触发条件进行采样，适用于静态或缓慢变化的信号。数据采集方法分类与比较根据采样率分类•低频采样：采样率低于信号最高频率的两倍，会导致频谱混叠，需采用适当的重构算法恢复信号。在选择数据采集方法时，需根据实际应用场景、信号特性和系统要求等因素进行权衡，选择合适的方法以实现最佳的数据采集效果。•高频采样：采样率高于信号最高频率的两倍，满足奈奎斯特采样定理，可重构原始信号。数据采集方法分类与比较03信号处理技术CHAPTER目的信号处理的目的是对原始信号进行加工、变换、分析，以提取所需的信息、增强信号的特性或者消除噪声干扰，以满足特定应用的要求。意义信号处理在测控领域具有重要意义，它能够提高信号的信噪比，增强信号的可检测性和可辨识度，从而提高测量和控制的精度和可靠性。信号处理的目的和意义采用模拟电路对信号进行放大、滤波、调制等处理，具有处理速度快、实时性强的优点，但精度和灵活性受限。模拟信号处理采用数字技术对信号进行采样、量化、变换、滤波等处理，具有灵活性高、精度可控、可编程性强等优点，是现代测控系统的核心技术。数字信号处理信号处理的基本方法VS数字信号处理相比模拟信号处理具有更高的灵活性、精度和可编程性，能够实现复杂的算法和多样化的处理任务，同时避免了模拟电路中的温度漂移、噪声干扰等问题。应用数字信号处理在测控领域广泛应用，如传感器信号调理、数据采集与处理、故障诊断与预测、控制系统设计等。典型应用包括音频信号处理、图像信号处理、雷达信号处理、通信信号处理等。优势数字信号处理的优势与应用04采集处理系统设计与实现CHAPTERABCD实用性原则采集处理系统应满足实际需求，能够准确、稳定地采集、传输和处理数据，同时适应不同的应用环...
