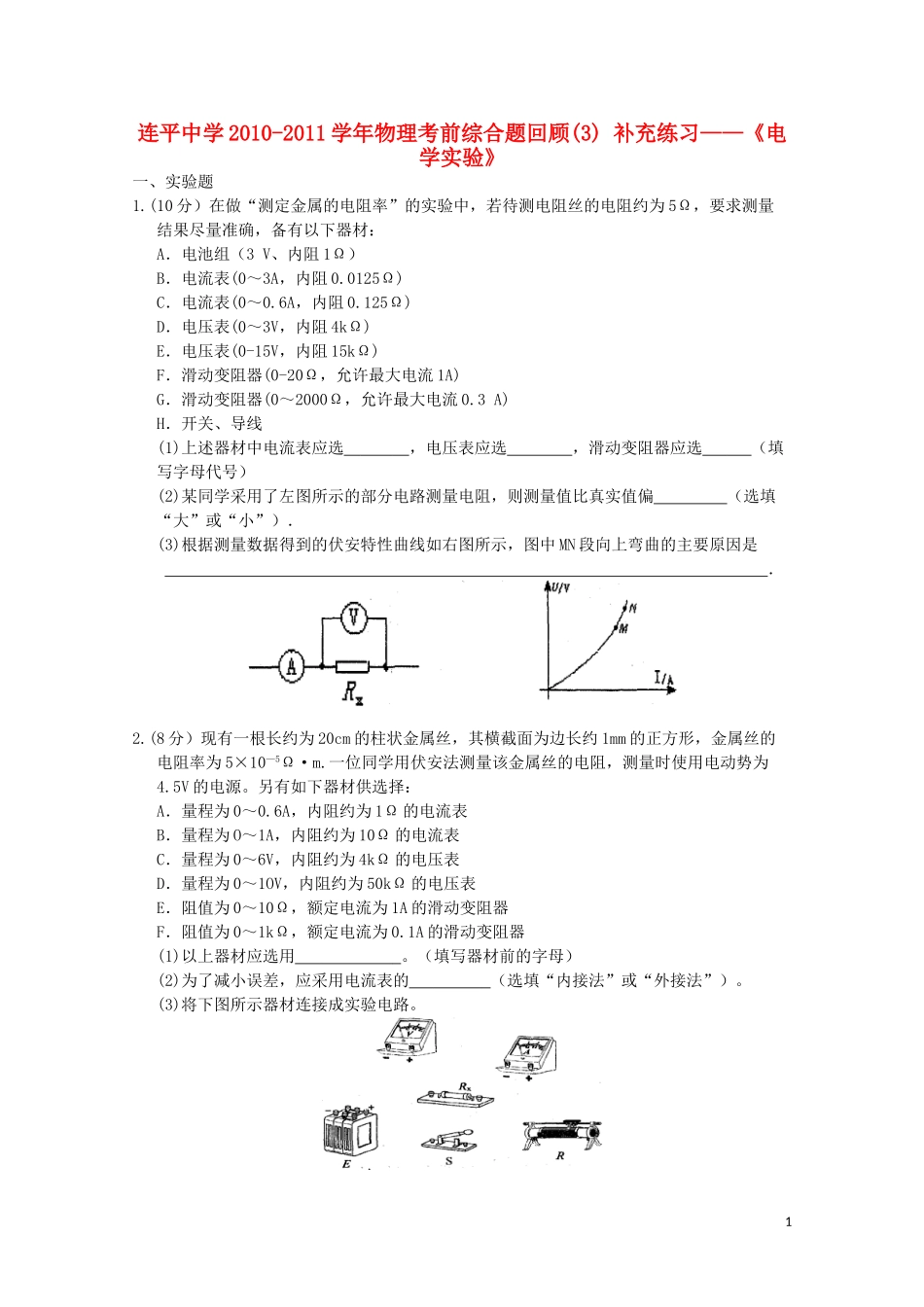

连平中学2010-2011学年物理考前综合题回顾(3)补充练习——《电学实验》一、实验题1.(10分）在做“测定金属的电阻率”的实验中，若待测电阻丝的电阻约为5Ω，要求测量结果尽量准确，备有以下器材：A．电池组（3V、内阻1Ω）B．电流表(0～3A，内阻0.0125Ω)C．电流表(0～0.6A，内阻0.125Ω)D．电压表(0～3V，内阻4kΩ)E．电压表(0-15V，内阻15kΩ)F．滑动变阻器(0-20Ω，允许最大电流1A)G．滑动变阻器(0～2000Ω，允许最大电流0.3A)H．开关、导线(1)上述器材中电流表应选，电压表应选，滑动变阻器应选（填写字母代号）(2)某同学采用了左图所示的部分电路测量电阻，则测量值比真实值偏（选填“大”或“小”）．(3)根据测量数据得到的伏安特性曲线如右图所示，图中MN段向上弯曲的主要原因是．2.(8分）现有一根长约为20cm的柱状金属丝，其横截面为边长约1mm的正方形，金属丝的电阻率为5×10—5Ω·m.一位同学用伏安法测量该金属丝的电阻，测量时使用电动势为4.5V的电源。另有如下器材供选择：A．量程为0～0.6A，内阻约为1Ω的电流表B．量程为O～1A，内阻约为10Ω的电流表C．量程为0～6V，内阻约为4kΩ的电压表D．量程为0～1OV，内阻约为50kΩ的电压表E．阻值为0～10Ω，额定电流为1A的滑动变阻器F．阻值为0～1kΩ，额定电流为0.1A的滑动变阻器(1)以上器材应选用。（填写器材前的字母）(2)为了减小误差，应采用电流表的（选填“内接法”或“外接法”）。(3)将下图所示器材连接成实验电路。13.（10分）某同学对电阻丝的电阻与哪些因素有关进行了实验探究，他对镍铬丝做了有关测量，数据如下表所示。(1)他在第3组数据测量中，用螺旋测微器测金属丝直径时，示数如图甲所示，此示数为mm，并把对应的D2数据填入表中相应位置。(2)乙图是他测量金属丝电阻的备选原理图，则该同学应选择电路（填“A”或“B”）进行测量，根据所选的原理图在图丙中用笔划线代替导线，将图中的仪器连接成完整的实验电路。(3)请你认真分析表中数据，写出电阻R与L，D间的关系式：R=（比例系数用k表示），并求出比例系数k=Ω·m（结果保留三位有效数字）。4.(10分）某研究性学习小组设计了如图所示的电路，其中A、B为接线柱，备用器材如下：电流表A1（量程0—0.6A，内阻约0.5Ω），电流表A2（量程0—100mA，内阻约1Ω）：电压表V1（量程0—3V，内阻约2kΩ），电压表V2（量程0—15V，内阻约3kΩ）；电源E1（电动势3V，内阻可不计），电源E2（电动势15V，内阻可不计）。滑动变阻器、开关、导线等。(1)用此电路来进行“描绘小灯泡的伏安特性曲线”的实验，选用电流表A1、电压表V1、电源E1等器材安装好电路后，把标有“2.8V，1.5W”的小灯泡接在A、B两接线柱上，在实验时应把单刀双掷开关K2置于位置（填1或2）。(2)用此电路来进行“测定金属的电阻率”的实验，把电阻约为200Ω的电阻丝两端分别接在A、B接线柱上，测出电阻丝的有效长度和直径，其中一次测直径的示数如图所示，读出金属丝直径为mm。（3分）测金属丝的电阻时，选用电源E2、电压表V2，则电流表应选用；单刀双掷开关K2应置于位置；那么测出的电阻值真实值（填大于、等于、小于）。2二、计算题20．（18分）如图所示，某空间内存在着正交的匀强电场和匀强磁场，电场方向水平向右，磁场方向垂直于纸面向里。一段光滑绝缘的圆弧轨道AC同定在场中，圆弧所在平面与电场平行，圆弧的圆心为O，半径R=1.8m，连线OA在竖直方向上，圆弧所对应的圆心角=37°。现有一质量m=3.6×10—4kg、电荷量q=9.0×10—4C的带正电的小球(视为质点）．以=4.0m/s的速度沿水平方向由A点射入圆弧轨道，一段时间后小球从C点离开圆弧轨道。小球离开圆弧轨道后在场中做匀速直线运动。不计空气阻力，sin37°=0.6，cos37°=0.8。求：(1)匀强电场场强E的大小；(2)小球离开圆弧轨道后在场中做匀速直线运动的速度(3)小球刚射入圆弧轨道瞬间对轨道压力的大小。3参考答案1.答案：（1）C、D、F（每空2分）（2）小（3）电阻率随着温度的升高而增大（2分）2．(1)A、C、E2分(2)外接法2分(3)答案见右图2分3.(1)0.560；（2分）(2)A；（2分），电路连接正确2分，(3)、0.128.(4分)4.(1)1(2)0.6202大于20．（18分...
