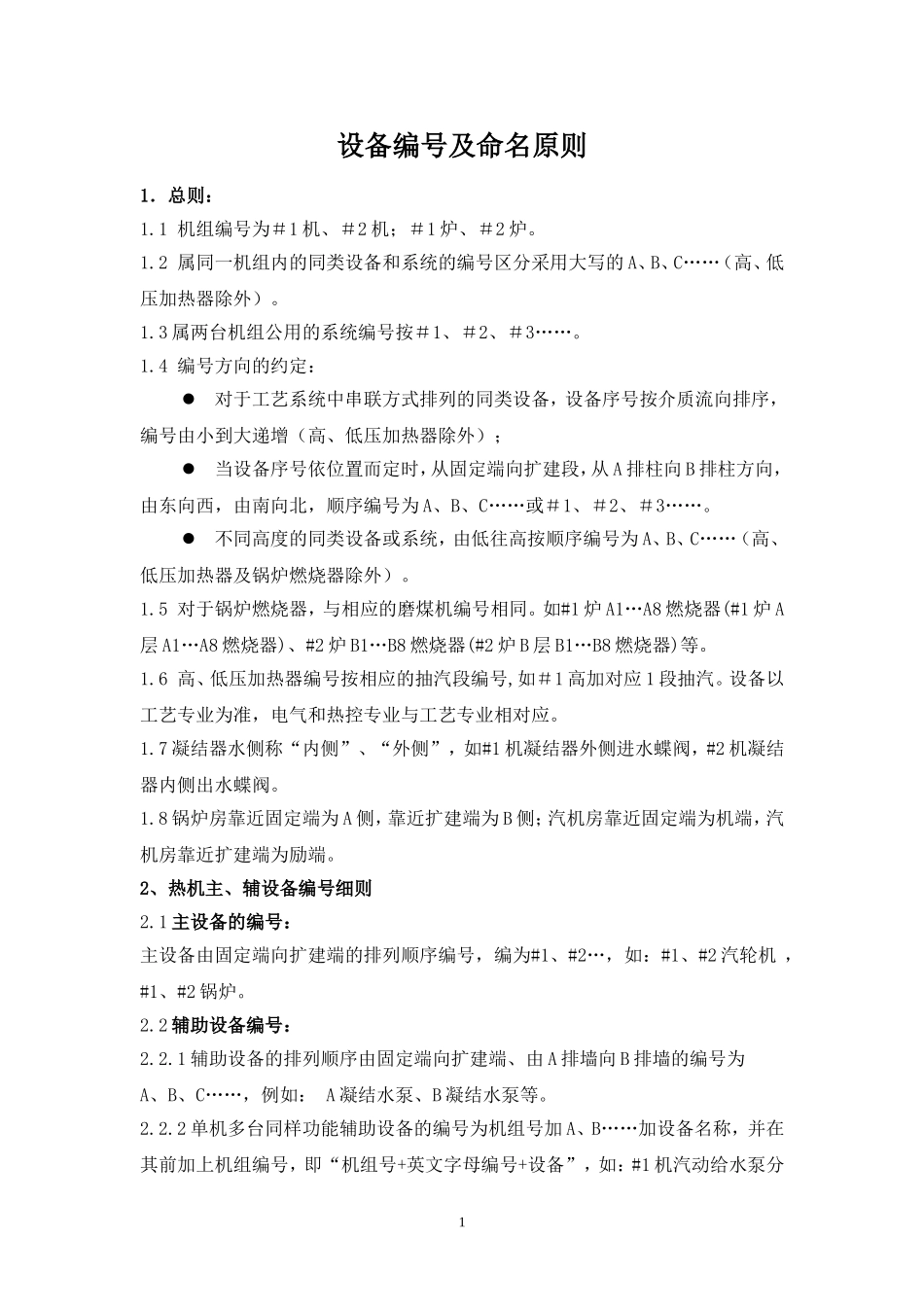

平顶山第二发电厂一期2×1000MW机组工程设备编号及命名原则平顶山第二发电厂一期2×1000MW机组工程设备编号及命名原则1．总则：1.1机组编号为＃1机、＃2机；＃1炉、＃2炉。1.2属同一机组内的同类设备和系统的编号区分采用大写的A、B、C……（高、低压加热器除外）。1.3属两台机组公用的系统编号按＃1、＃2、＃3……。1.4编号方向的约定：对于工艺系统中串联方式排列的同类设备，设备序号按介质流向排序，编号由小到大递增（高、低压加热器除外）；当设备序号依位置而定时，从固定端向扩建段，从A排柱向B排柱方向，由东向西，由南向北，顺序编号为A、B、C……或＃1、＃2、＃3……。不同高度的同类设备或系统，由低往高按顺序编号为A、B、C……（高、低压加热器及锅炉燃烧器除外）。1.5对于锅炉燃烧器，与相应的磨煤机编号相同。如#1炉A1…A8燃烧器(#1炉A层A1…A8燃烧器)、#2炉B1…B8燃烧器(#2炉B层B1…B8燃烧器)等。1.6高、低压加热器编号按相应的抽汽段编号,如＃1高加对应1段抽汽。设备以工艺专业为准，电气和热控专业与工艺专业相对应。1.7凝结器水侧称“内侧”、“外侧”，如#1机凝结器外侧进水蝶阀，#2机凝结器内侧出水蝶阀。1.8锅炉房靠近固定端为A侧，靠近扩建端为B侧；汽机房靠近固定端为机端，汽机房靠近扩建端为励端。2、热机主、辅设备编号细则2.1主设备的编号：主设备由固定端向扩建端的排列顺序编号，编为#1、#2…，如：#1、#2汽轮机，#1、#2锅炉。2.2辅助设备编号：2.2.1辅助设备的排列顺序由固定端向扩建端、由A排墙向B排墙的编号为A、B、C……，例如：A凝结水泵、B凝结水泵等。2.2.2单机多台同样功能辅助设备的编号为机组号加A、B……加设备名称，并在其前加上机组编号，即“机组号+英文字母编号+设备”，如：#1机汽动给水泵分1别为#1机A汽动给水泵、#1机B汽动给水泵，#2炉磨煤机分别为#2炉A、#2炉B、#2炉C、#2炉D磨煤机等。2.2.3单机只有单台辅助设备的编号：机组号加设备作用名称。例如#1机电动给水泵，#1机交流润滑油泵、#1机直流润滑油泵，#2机轴封加热器、#2机除氧器、#2炉捞渣机、#2机凉水塔、#1机除氧器等。2.2.4主要辅机的辅助设备的编号：1)有多台同一功能的辅助设备为该辅机编号加A、B……加设备名称，例如：#2机A小机A交流油泵、#2机B小机A交流油泵，#1炉A引风机A轴冷风机、#2炉A引风机B轴冷风机、#2炉A磨煤机A低压润滑油泵等。2)辅机的单台辅助设备为该辅机编号加设备功能名称，例如：#2机A小机直流油泵等。3)管道、系统按工作介质的不同直接命名,其中支管以A、B区分。如：#1机A主蒸汽管道（支管）、#1机凝结水系统、#2机循环水系统。4)机组回热系统按压力等级由高向低命名。如：#1机一、二、三段抽汽对应#1机#1高压加热器、#1机#2高压加热器、#1机#3高压加热器，#2机五、六、七、八段抽汽对应#2机#5低压加热器、#2机#6低压加热器、#2机7A(7B)低压加热器、#2机8A(8B)低压加热器。2.2.5锅炉本体及尾部烟道的吹灰器及汽轮机调门的编号，以设备厂家提供的编号为准。2.2.6厂区公用系统按设备的编号为由东向西、由南向北均采用#1、2、3……的编号顺序加设备名称的方式；如：昭平台#1、2、3升压水泵，#1、2生活水泵，#1、2…仪用空压机、#1、2…除灰空压机、#1、2…除灰储气罐，#1、2机组排水泵，#1、2碎煤机等。公用设备的辅助设备编号为公用设备编号加辅助设备作用名称，例如：#1仪用空压机后处理装置、#2除灰空压机电加热装置等。2.2.7公用设备只有一个的，直接用设备名称或地点加设备名称。例如：火车卸煤沟等。2.3电除尘设备编号：2.3.1每台机电除尘编号，从固定端向扩建端为机组号加A、B,例如：＃1炉A电除尘、＃1炉B电除尘，＃2炉A电除尘，＃2炉B电除尘。22.3.2每台电除尘电场按烟气流向依次为1、2、3、4、5电场，第四位代表从固定端向扩建端电场所在列依次为1、2、3，例如：1A12电场，表示1炉A侧电除尘第一级第二室电场；2.3.3灰斗及仓泵：1A16灰斗，表示：#1炉A侧一电场#6灰斗。2.3.4电除尘其他设备的编号在上述编号的基础上加设备名称即可。2.3.5灰库命名为：#1粗灰库、#2粗灰库和细灰库。2.3.6#1、2炉脱硫系统命名为#1FGD、#2FGD，设备命名为...
