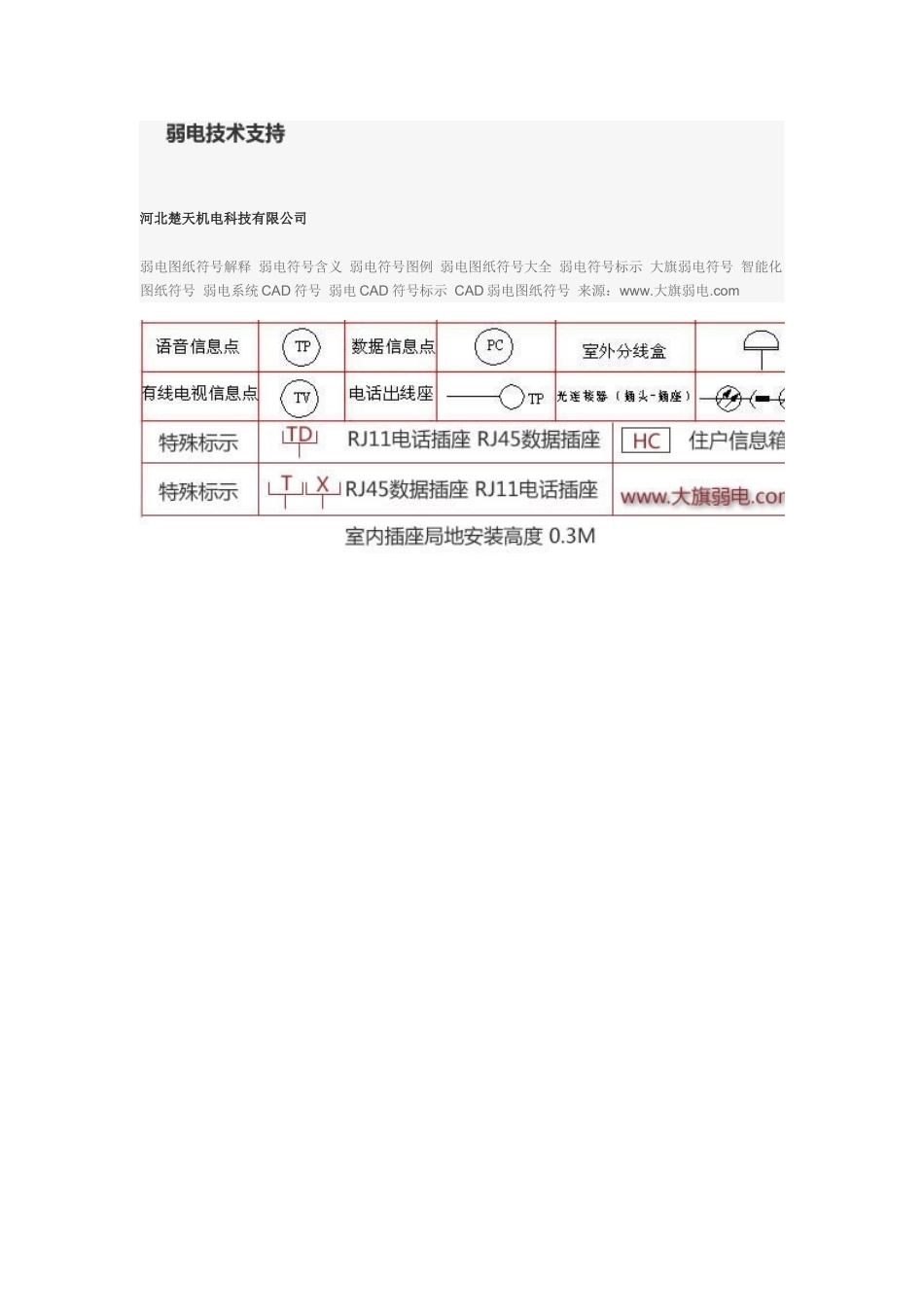

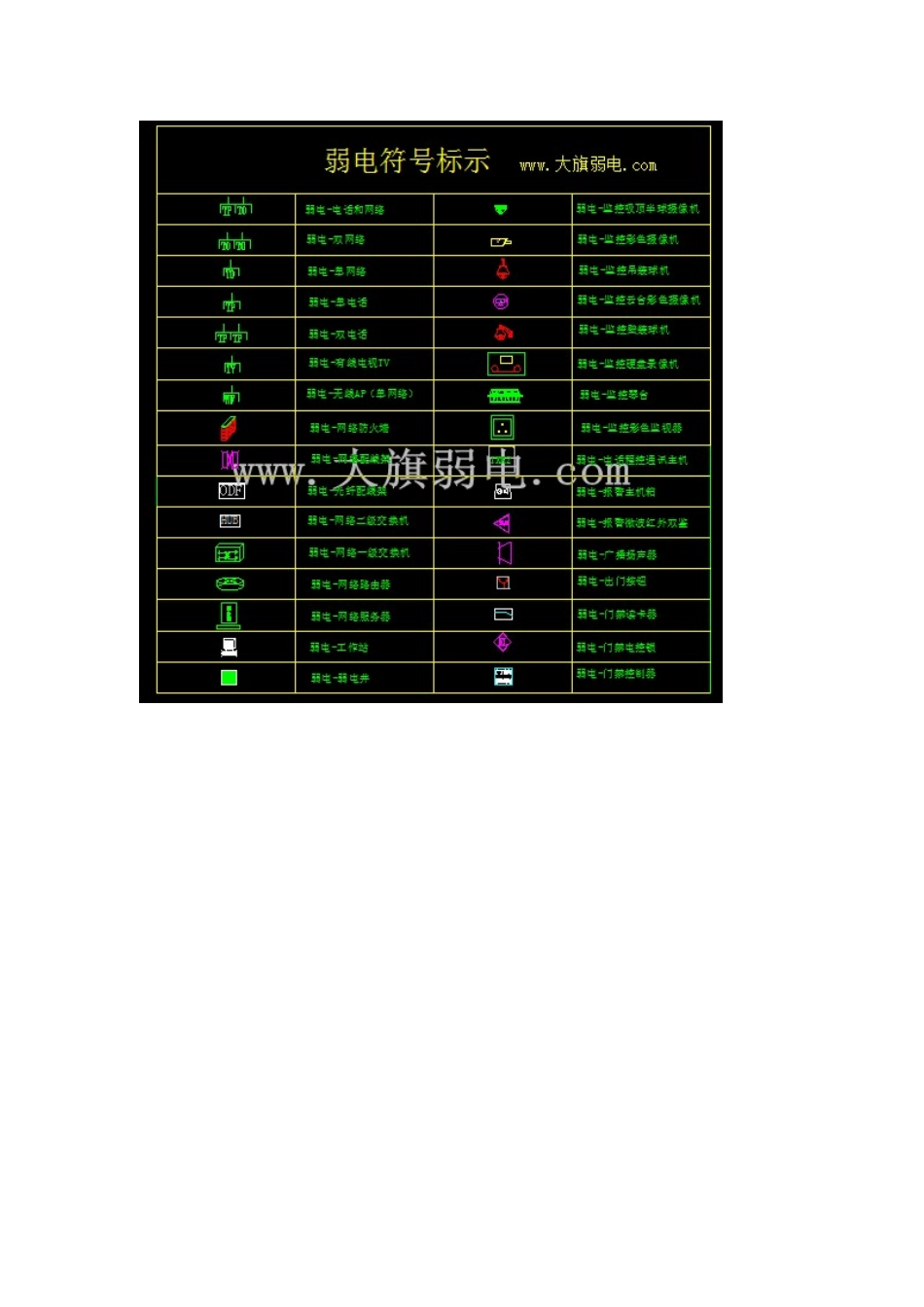

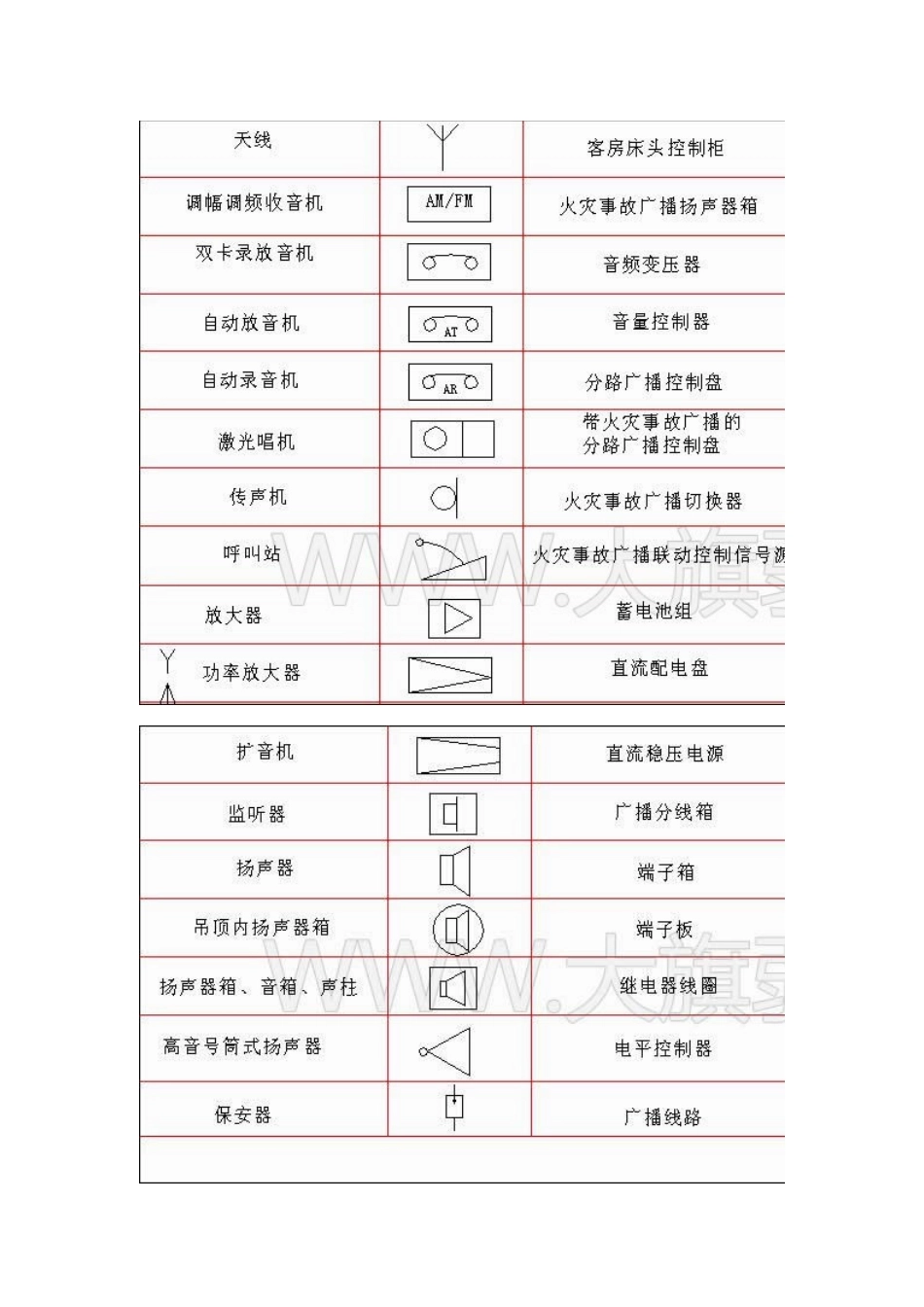

河北楚天机电科技有限公司弱电图纸符号解释弱电符号含义弱电符号图例弱电图纸符号大全弱电符号标示大旗弱电符号智能化图纸符号弱电系统CAD符号弱电CAD符号标示CAD弱电图纸符号来源：www.大旗弱电.com1.RVS(2*1.0)+UTP-5RVB平行多股软线，两根芯线是平行包在护套中的；RVS对绞多股软线，就是将RVB的软芯撕开，对绞，一般用为电话线、音响线（扩音线）；(2*1.0)成品外径（宽度×厚度）/mm；UTP-5五类(非屏蔽-两对)网络线；2.SYWV-75-5-SC15根据字面的意思可理解成型号为sywv-75-5电视线穿钢管，15应该是钢管的直径。3.UTP-6+HPV-2*2*0.5-SC20理解成六类网线和电话线穿钢管。2*2*0.5应该是两根两芯0.5平方毫米的电话线，20应该是钢管的直径。4.ZR-RVS-2*1.5在计算工程量时一根管对应一根线，2X1.5是两芯截面1.5的，是一根。5ZBN-RVS-4*1.5在计算工程量时是按几根算,管线是1m,这个是信号线，双铰线。按一根计算就是1m.6消防里的ZR-RVS2×1.5的RNS的含义是ZR阻燃RVS全称为：铜芯聚氯乙烯绝缘绞型连接用软电线、对绞多股软线，简称双绞线，俗称麻花线。字母S代表双绞线字母R代表软线字母V代表聚氯乙烯（绝缘体）这种线多用于消防火灾自动报警系统的探测器线路7、智能弱电中RVVP4×16/0.15(4×0.30mm²）四芯圆形护套屏蔽电线。适用12-125RVV2×16/0.15（2×0.3mm²）扁型电源线适用2-1877RVS2*1.5是背景音乐广播线适用2-18778、RVVP4*16/0.15即“4（芯）乘0.3（平方毫米）屏蔽（聚氯乙烯）护套软线，其中每个字母的含义如下：多线芯软线（型号中第1位字母，R），聚氯乙烯绝缘（型号中第2位字母，V），聚氯乙烯护套（型号中第3位字母，V），铜软线或镀锡软铜线编织屏蔽（型号中第4位字母，P），带绝缘层的线芯数4芯（型号中第5位字母，4），缘层内的导体线芯数16芯（型号中第7、8位字母，16），缘层内的导体线芯直径0.15mm（型号中第10~13位字母，0.15）。这个型号完整的应该标为RVVP4*0.316/0.15，定额“建筑智能化系统设备安装工程”12-126或12-132RVV2*16/0.15即“2（芯）乘0.3（平方毫米）（聚氯乙烯）护套软线”，定额“建筑智能化系统设备安装工程”12-96或12-103RVS2*1.5即“2（芯）乘1.5（平方毫米）（聚氯乙烯）护套双绞软线”，型号中第3位字母S表示双绞/多绞。定额“建筑智能化系统设备安装工程”12-1或12-67、LIU光前连接盘SW网络交换器ODF光纤配线架SVR网络服务器BD建筑物配线架FD楼层配线架8、YJV22YJLV22YJV23YJLV23指交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装电力电缆敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用一、型号1.护套及绝缘层材质。常见类型：VV（VLV）聚氯乙烯绝缘聚氯乙烯护套电力电缆VY（VLY）聚氯乙烯绝缘聚乙烯护套电力电缆YJV（YJLV）交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY（YJLY）交联聚乙烯绝缘聚乙烯护套电力电缆括号中L代表铝芯电缆脚标22代表钢带铠装缘聚氯乙烯护套脚标23代表钢带铠装缘聚氯烯护套脚标32代表细钢丝铠装缘聚氯乙烯护套脚标33代表细钢丝装缘聚氯烯护套脚标42代表粗钢丝铠装缘聚氯乙烯护套脚标43代表粗钢丝装缘聚氯烯护套VV（VLV）类电缆导体运行最高额定温度为摄氏70度，短路时（持续时间小于5秒）最高温度不超过摄氏160度。ZR-BV-3X10/MR,PC32/SCE,WC采用3根截面为10平方毫米的阻燃铜芯聚氯乙烯绝缘导线，在金属线槽内（即MR）敷设，出线槽后穿32管径的重型阻燃塑料管（即PC32）在吊顶内（即SCE）敷设或在墙内（即WC）暗敷10线路敷设方式标注穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE11、导线敷设部位的标注沿或跨梁（屋架）敷设：ABSR：沿钢索敷设暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F11、JDG为紧定式镀锌薄壁电线管，其连接靠管件顶丝顶紧管道，达到紧密连接12、4UTPCAT5E...
