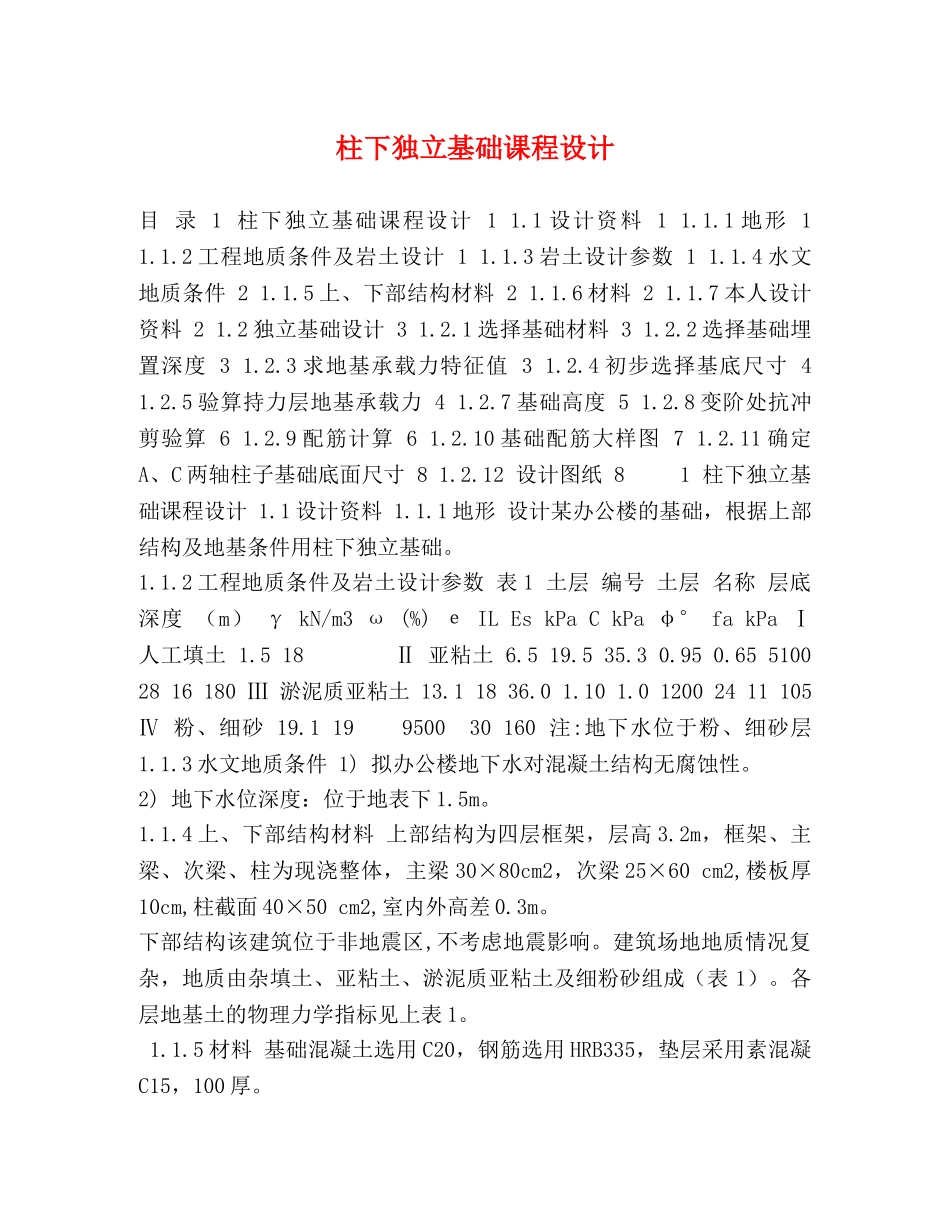

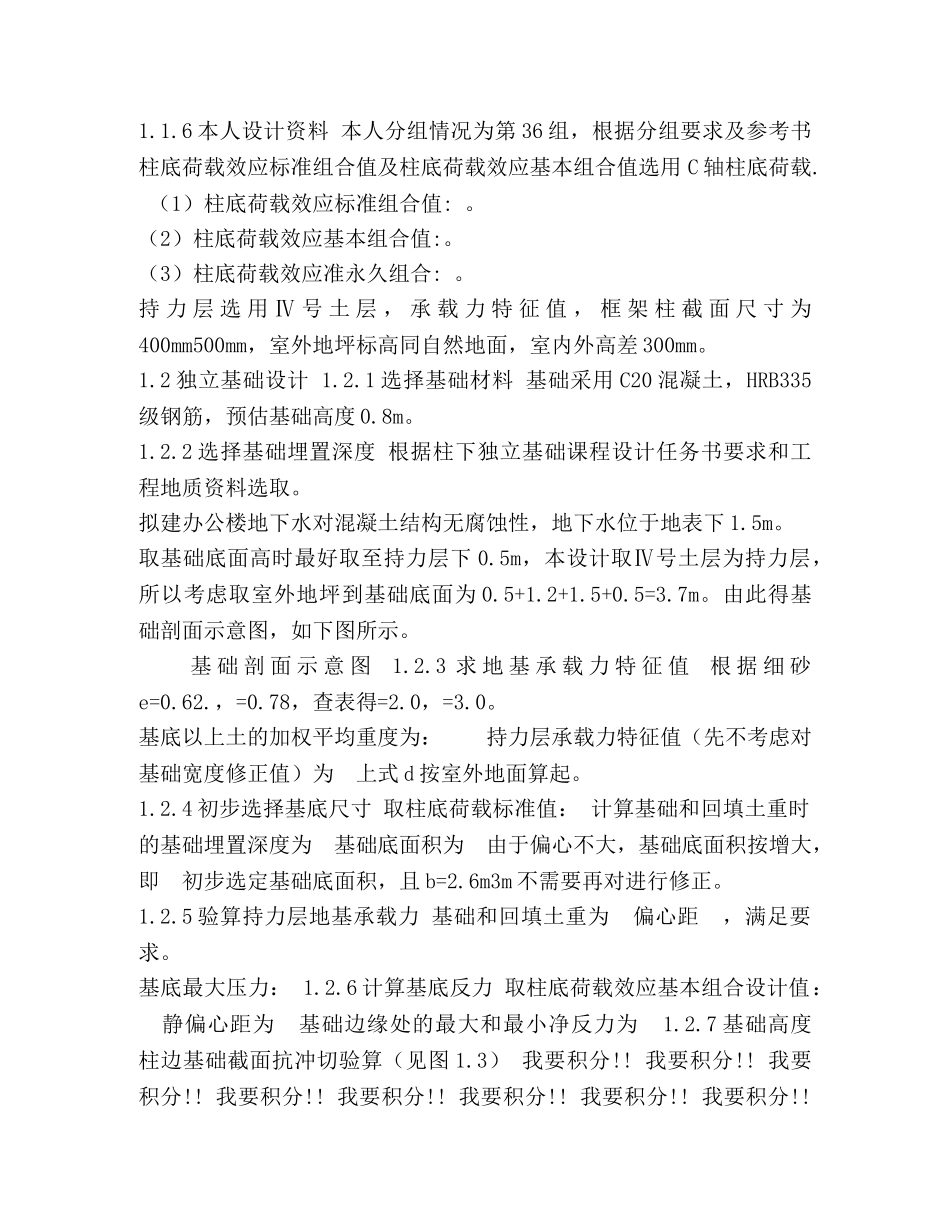

柱下独立基础课程设计目录1柱下独立基础课程设计11.1设计资料11.1.1地形11.1.2工程地质条件及岩土设计11.1.3岩土设计参数11.1.4水文地质条件21.1.5上、下部结构材料21.1.6材料21.1.7本人设计资料21.2独立基础设计31.2.1选择基础材料31.2.2选择基础埋置深度31.2.3求地基承载力特征值31.2.4初步选择基底尺寸41.2.5验算持力层地基承载力41.2.7基础高度51.2.8变阶处抗冲剪验算61.2.9配筋计算61.2.10基础配筋大样图71.2.11确定A、C两轴柱子基础底面尺寸81.2.12设计图纸81柱下独立基础课程设计1.1设计资料1.1.1地形设计某办公楼的基础，根据上部结构及地基条件用柱下独立基础。1.1.2工程地质条件及岩土设计参数表1土层编号土层名称层底深度（m）γkN/m3ω(%)еILEskPaCkPaφ°fakPaⅠ人工填土1.518Ⅱ亚粘土6.519.535.30.950.6551002816180Ⅲ淤泥质亚粘土13.11836.01.101.012002411105Ⅳ粉、细砂19.119950030160注:地下水位于粉、细砂层1.1.3水文地质条件1)拟办公楼地下水对混凝土结构无腐蚀性。2)地下水位深度：位于地表下1.5m。1.1.4上、下部结构材料上部结构为四层框架，层高3.2m，框架、主梁、次梁、柱为现浇整体，主梁30×80cm2，次梁25×60cm2,楼板厚10cm,柱截面40×50cm2,室内外高差0.3m。下部结构该建筑位于非地震区,不考虑地震影响。建筑场地地质情况复杂，地质由杂填土、亚粘土、淤泥质亚粘土及细粉砂组成（表1）。各层地基土的物理力学指标见上表1。1.1.5材料基础混凝土选用C20，钢筋选用HRB335，垫层采用素混凝C15，100厚。此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。1.1.6本人设计资料本人分组情况为第36组，根据分组要求及参考书柱底荷载效应标准组合值及柱底荷载效应基本组合值选用C轴柱底荷载.（1）柱底荷载效应标准组合值:。（2）柱底荷载效应基本组合值:。（3）柱底荷载效应准永久组合:。持力层选用Ⅳ号土层，承载力特征值，框架柱截面尺寸为400mm500mm，室外地坪标高同自然地面，室内外高差300mm。1.2独立基础设计1.2.1选择基础材料基础采用C20混凝土，HRB335级钢筋，预估基础高度0.8m。1.2.2选择基础埋置深度根据柱下独立基础课程设计任务书要求和工程地质资料选取。拟建办公楼地下水对混凝土结构无腐蚀性，地下水位于地表下1.5m。取基础底面高时最好取至持力层下0.5m，本设计取Ⅳ号土层为持力层，所以考虑取室外地坪到基础底面为0.5+1.2+1.5+0.5=3.7m。由此得基础剖面示意图，如下图所示。基础剖面示意图1.2.3求地基承载力特征值根据细砂e=0.62.，=0.78，查表得=2.0，=3.0。基底以上土的加权平均重度为：持力层承载力特征值（先不考虑对基础宽度修正值）为上式d按室外地面算起。1.2.4初步选择基底尺寸取柱底荷载标准值：计算基础和回填土重时的基础埋置深度为基础底面积为由于偏心不大，基础底面积按增大，即初步选定基础底面积，且b=2.6m3m不需要再对进行修正。1.2.5验算持力层地基承载力基础和回填土重为偏心距，满足要求。基底最大压力：1.2.6计算基底反力取柱底荷载效应基本组合设计值：静偏心距为基础边缘处的最大和最小净反力为1.2.7基础高度柱边基础截面抗冲切验算（见图1.3）我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分!!我要积分...
