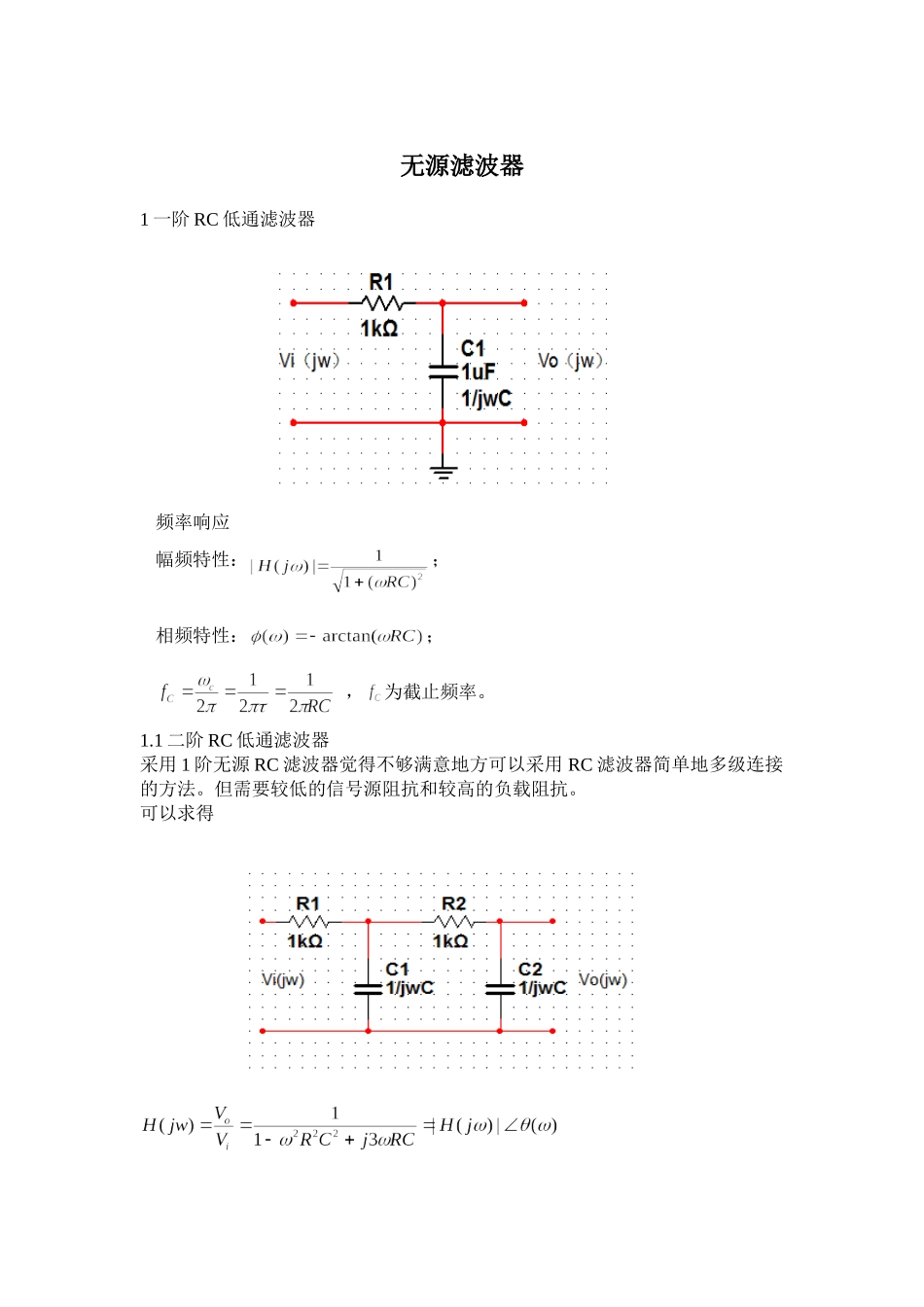

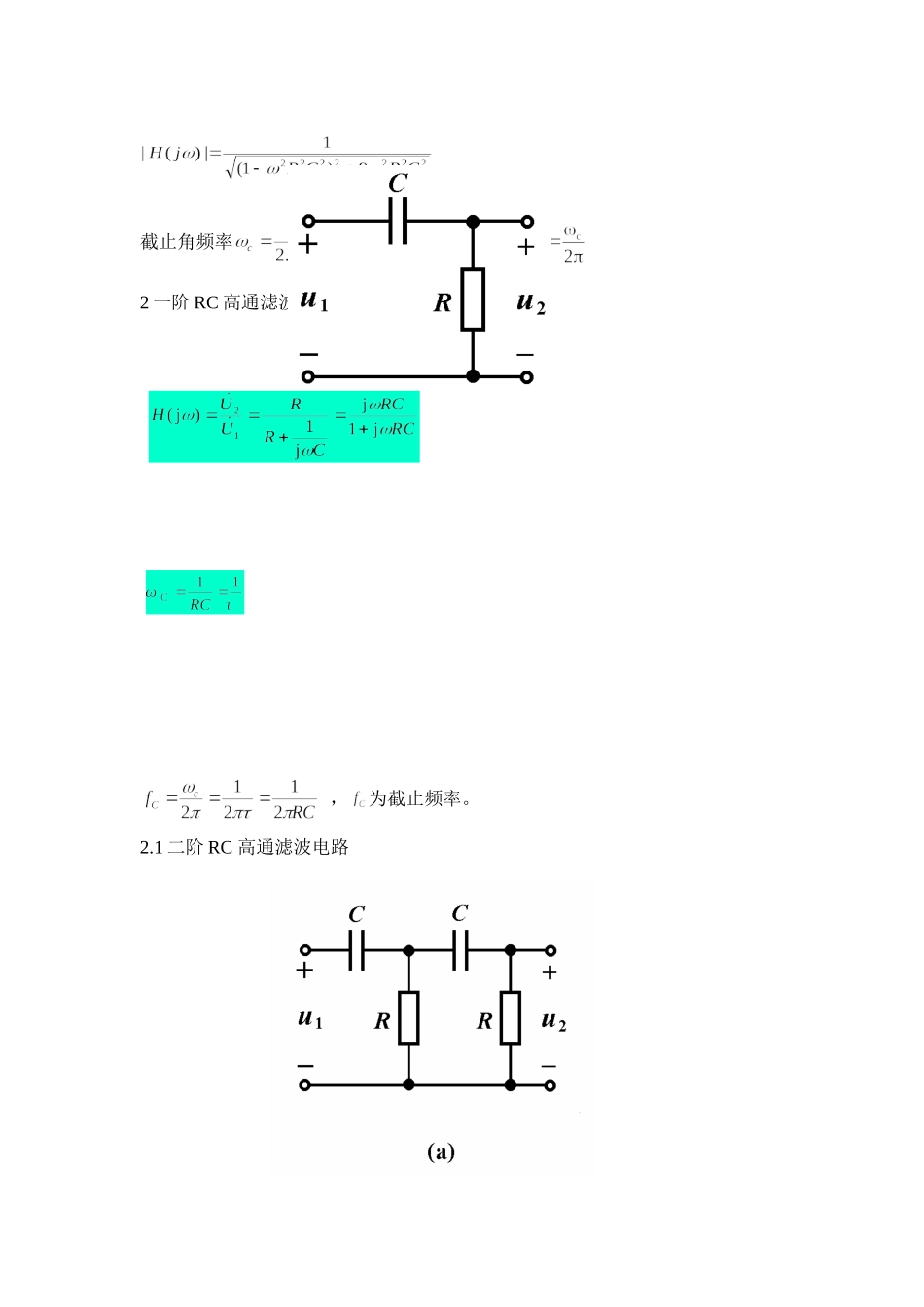

无源滤波器1一阶RC低通滤波器频率响应幅频特性:;相频特性:;,为截止频率。1.1二阶RC低通滤波器采用1阶无源RC滤波器觉得不够满意地方可以采用RC滤波器简单地多级连接的方法。但需要较低的信号源阻抗和较高的负载阻抗。可以求得截止角频率,截止频率2一阶RC高通滤波电路,为截止频率。2.1二阶RC高通滤波电路3二阶RC带通滤波电路在图(A)无源带通滤波器中,R1=R2=R,C1=C2=C时,分析可得4二阶RC带阻滤波电路在图(A)无源带阻滤波器中,R1=R2=R,C1=C2=C时,分析可得
