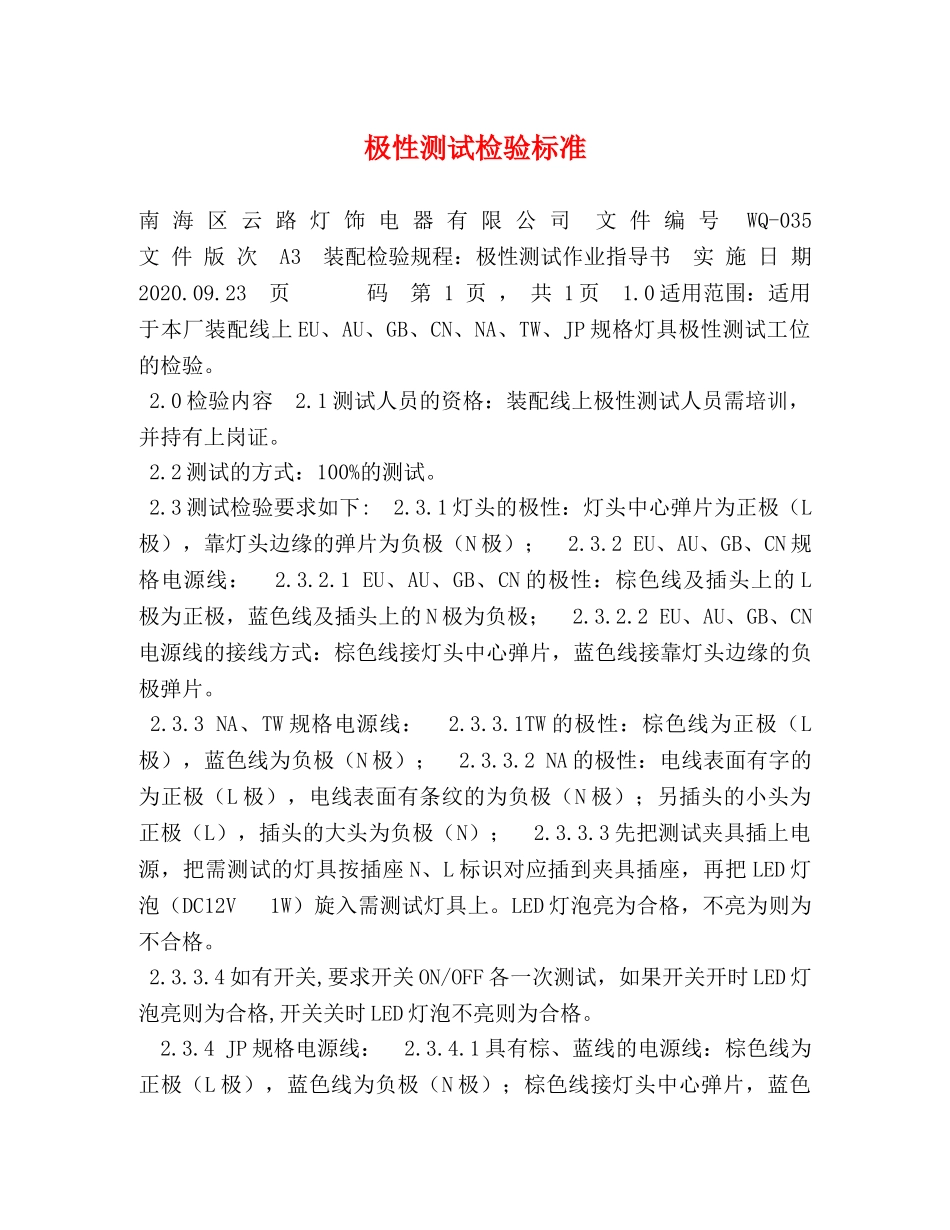

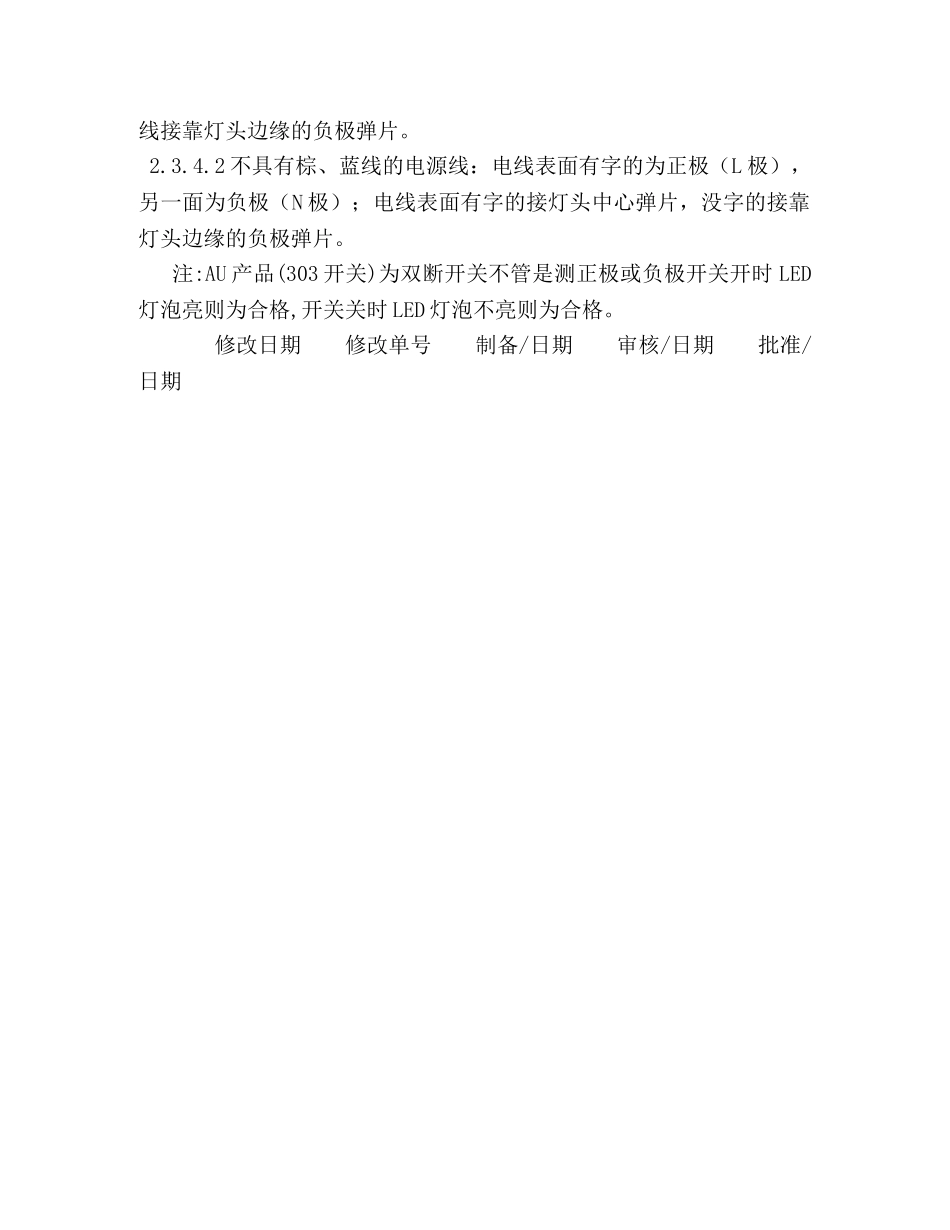

极性测试检验标准南海区云路灯饰电器有限公司文件编号WQ-035文件版次A3装配检验规程：极性测试作业指导书实施日期2020.09.23页码第1页，共1页1.0适用范围：适用于本厂装配线上EU、AU、GB、CN、NA、TW、JP规格灯具极性测试工位的检验。2.0检验内容2.1测试人员的资格：装配线上极性测试人员需培训，并持有上岗证。2.2测试的方式：100%的测试。2.3测试检验要求如下:2.3.1灯头的极性：灯头中心弹片为正极（L极），靠灯头边缘的弹片为负极（N极）；2.3.2EU、AU、GB、CN规格电源线：2.3.2.1EU、AU、GB、CN的极性：棕色线及插头上的L极为正极，蓝色线及插头上的N极为负极；2.3.2.2EU、AU、GB、CN电源线的接线方式：棕色线接灯头中心弹片，蓝色线接靠灯头边缘的负极弹片。2.3.3NA、TW规格电源线：2.3.3.1TW的极性：棕色线为正极（L极），蓝色线为负极（N极）；2.3.3.2NA的极性：电线表面有字的为正极（L极），电线表面有条纹的为负极（N极）；另插头的小头为正极（L），插头的大头为负极（N）；2.3.3.3先把测试夹具插上电源，把需测试的灯具按插座N、L标识对应插到夹具插座，再把LED灯泡（DC12V1W）旋入需测试灯具上。LED灯泡亮为合格，不亮为则为不合格。2.3.3.4如有开关,要求开关ON/OFF各一次测试，如果开关开时LED灯泡亮则为合格,开关关时LED灯泡不亮则为合格。2.3.4JP规格电源线：2.3.4.1具有棕、蓝线的电源线：棕色线为正极（L极），蓝色线为负极（N极）；棕色线接灯头中心弹片，蓝色此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。线接靠灯头边缘的负极弹片。2.3.4.2不具有棕、蓝线的电源线：电线表面有字的为正极（L极），另一面为负极（N极）；电线表面有字的接灯头中心弹片，没字的接靠灯头边缘的负极弹片。注:AU产品(303开关)为双断开关不管是测正极或负极开关开时LED灯泡亮则为合格,开关关时LED灯泡不亮则为合格。修改日期修改单号制备/日期审核/日期批准/日期此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。
