安装施工组织设计(人防)VIP专享VIP免费

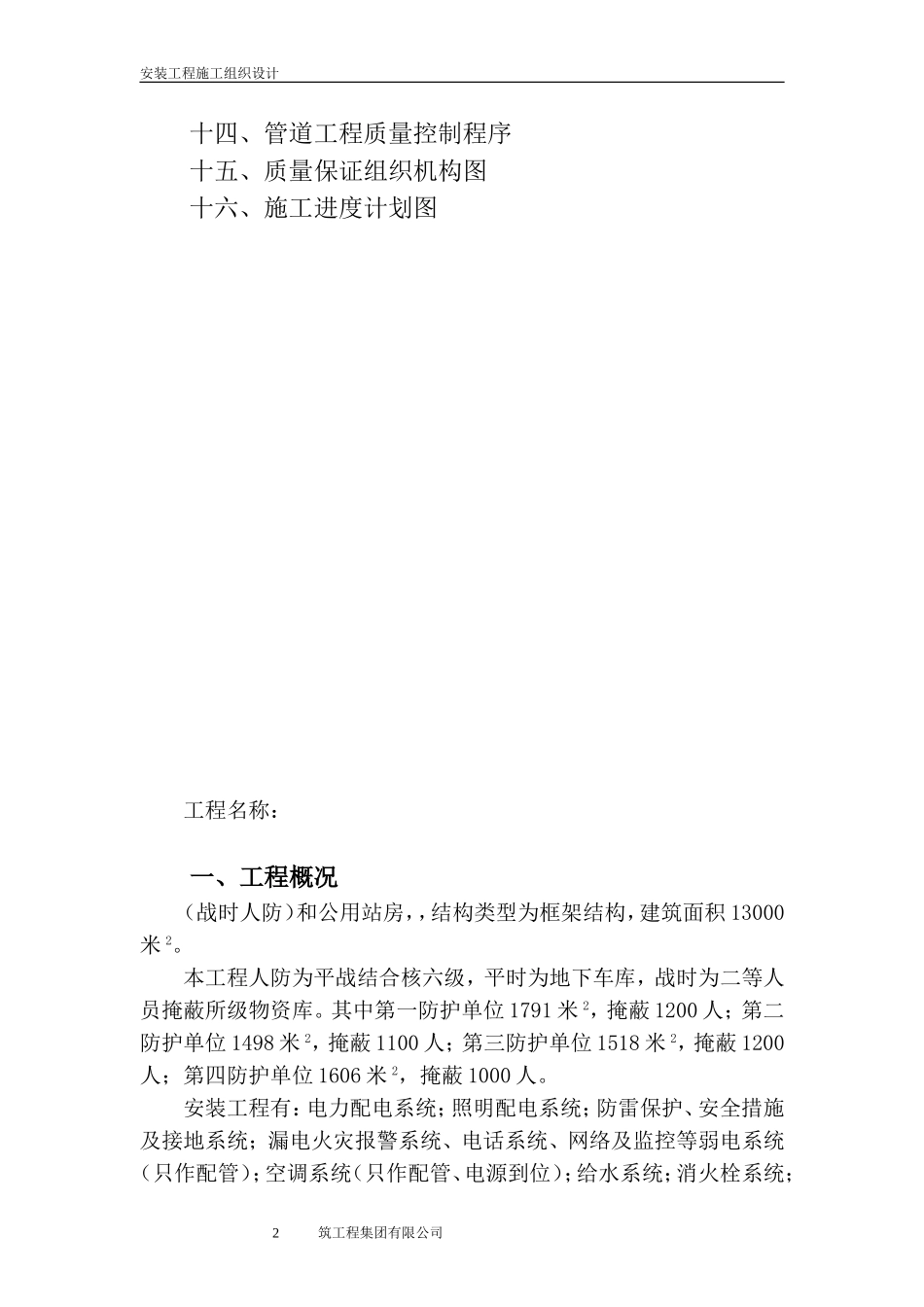

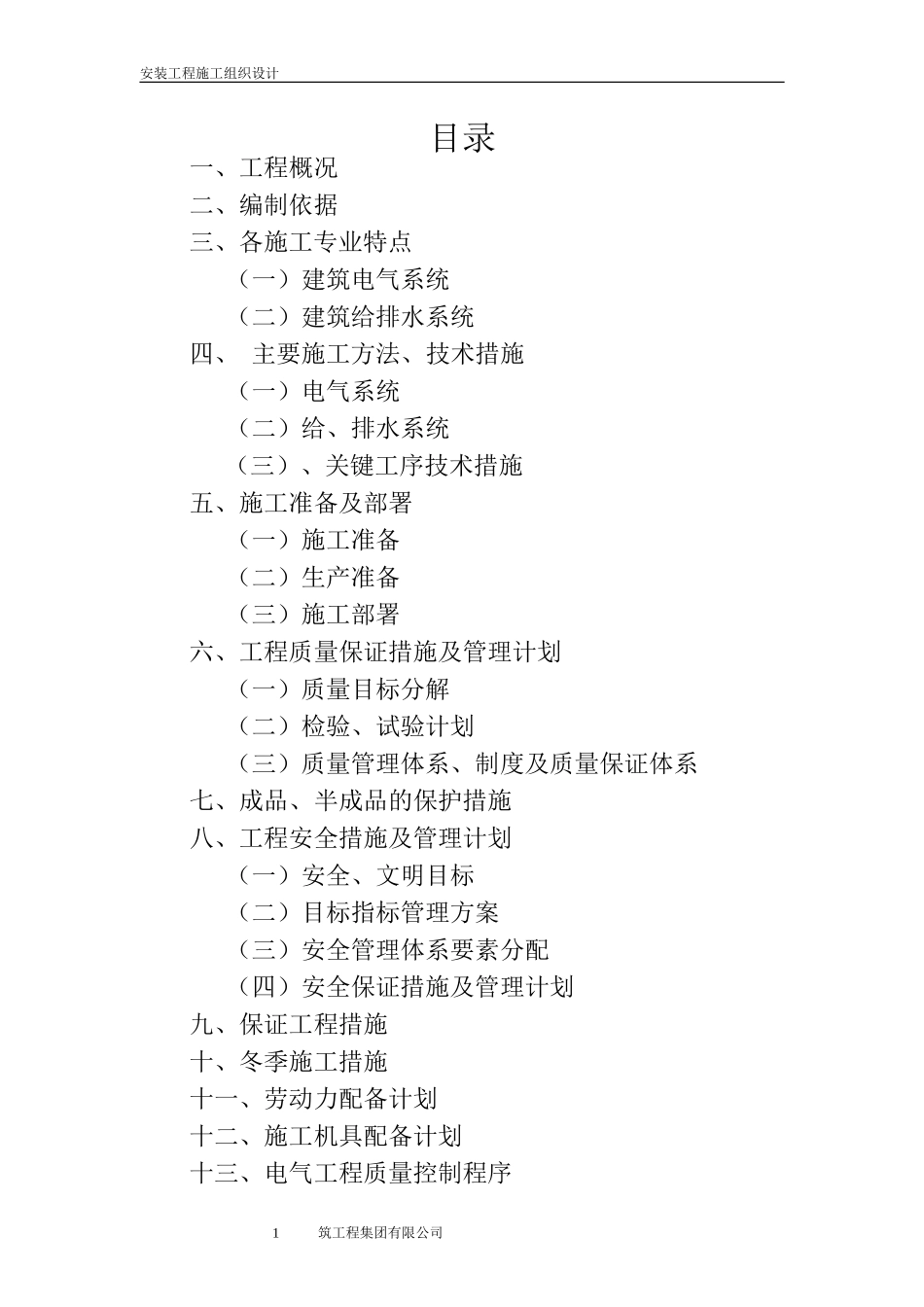

安装工程施工组织设计目录一、工程概况二、编制依据三、各施工专业特点（一）建筑电气系统（二）建筑给排水系统四、主要施工方法、技术措施（一）电气系统（二）给、排水系统（三）、关键工序技术措施五、施工准备及部署（一）施工准备（二）生产准备（三）施工部署六、工程质量保证措施及管理计划（一）质量目标分解（二）检验、试验计划（三）质量管理体系、制度及质量保证体系七、成品、半成品的保护措施八、工程安全措施及管理计划（一）安全、文明目标（二）目标指标管理方案（三）安全管理体系要素分配（四）安全保证措施及管理计划九、保证工程措施十、冬季施工措施十一、劳动力配备计划十二、施工机具配备计划十三、电气工程质量控制程序1筑工程集团有限公司安装工程施工组织设计十四、管道工程质量控制程序十五、质量保证组织机构图十六、施工进度计划图工程名称：一、工程概况（战时人防）和公用站房，，结构类型为框架结构，建筑面积13000米2。本工程人防为平战结合核六级，平时为地下车库，战时为二等人员掩蔽所级物资库。其中第一防护单位1791米2，掩蔽1200人；第二防护单位1498米2，掩蔽1100人；第三防护单位1518米2，掩蔽1200人；第四防护单位1606米2，掩蔽1000人。安装工程有：电力配电系统；照明配电系统；防雷保护、安全措施及接地系统；漏电火灾报警系统、电话系统、网络及监控等弱电系统（只作配管）；空调系统（只作配管、电源到位）；给水系统；消火栓系统；2筑工程集团有限公司安装工程施工组织设计排水系统。计划工期：455日历天二、编制依据：1、国家施工验收规范：《建筑工程施工质量验收统一标准》（GB50300-2001）《建筑电气工程施工及验收规范》（GB50303-2002）《建筑给水排水及采暖工程施工质量验收规范》（GB50240-2002）《电气装置安装工程电气设备交接试验》（GB50150-2006）《电气装置安装工程电缆线路施工验收规范》（GB50168-2006）《电气装置安装工程接地装置施工验收规范》（GB50166-2006）《电气装置安装工程旋转电机施工验收规范》（GB50170-2006）《工业设备及管道绝热工程施工及验收规范》（GB50126-2008）《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）《建筑工程文件归档整理规范》（GB/T50328-2007）《建筑工程施工质量验收规范》（GB/T50349-2005）《建筑节能工程施工质量验收规范》（GB50411-2007）《工程建设施工企业质量管理规范》（GB/T50430-2007）《人民防空施工及验收规范》（GB50134-2004）《图书馆建筑设计规范》（JGJ38-99）《施工现场临时用电安全技术规范》（JGJ46-2005）《建筑施工现场环境与卫生标准》（JGJ146-2004）2、国家工程建设标准强制性条文3、其他有关国家、行业规范、标准4、招标文件、答疑纪要5、工程合同6、设计图纸三、各施工专业特点（一）建筑电气系统：根据图纸设计及合同要求，本方案包含以下工程量。1、供配电1）用电负荷一级负荷中特别重要负荷：安防系统、图书检索用计算机系统用3筑工程集团有限公司安装工程施工组织设计电。共300KW。二级负荷：消防负荷以及其他所有负荷，安装容量3645KW。2）10KV系统本图书馆地下1层设总变电所，三个10KV电源，分别引自校区两个开闭所，均采用电缆埋地引入。地下室设高压配电系统，三路高压进线，设低压联络，选用1250KVA（10/0.4KV.D.Yn11）共三台干式变压器。补偿1260Kvar,计算负荷分别为1126KVA、775KVA和996KVA.3)低压配电系统按需要系数法计算，低压单母线分段运行，中间设联络开关，联络开关设自投自复转换开关。主进开关和联络开关设电气连锁，任何情况下只能合其中的两个开关；低压主进、联络断路器设过载长延时、短路延时脱扣器，其他低压断路设过载长延时、短路瞬间脱扣器，部分回路设分励脱扣器，这些回路在火灾时，断掉相关设备电源。低压配电柜装置采用低压抽屉式配电柜，低压开关柜采用上进、上出的接线方式。2、动力配置本图书馆低压配电电压为交流220-380V，配电系统采用TN-S系统。低压配电系统采用放射式和树干式相结合的方式。1～5层配电干线采用母线槽供电，应急照明配电干线采用预分支电缆供电，其他设备由地下室放射供电...
