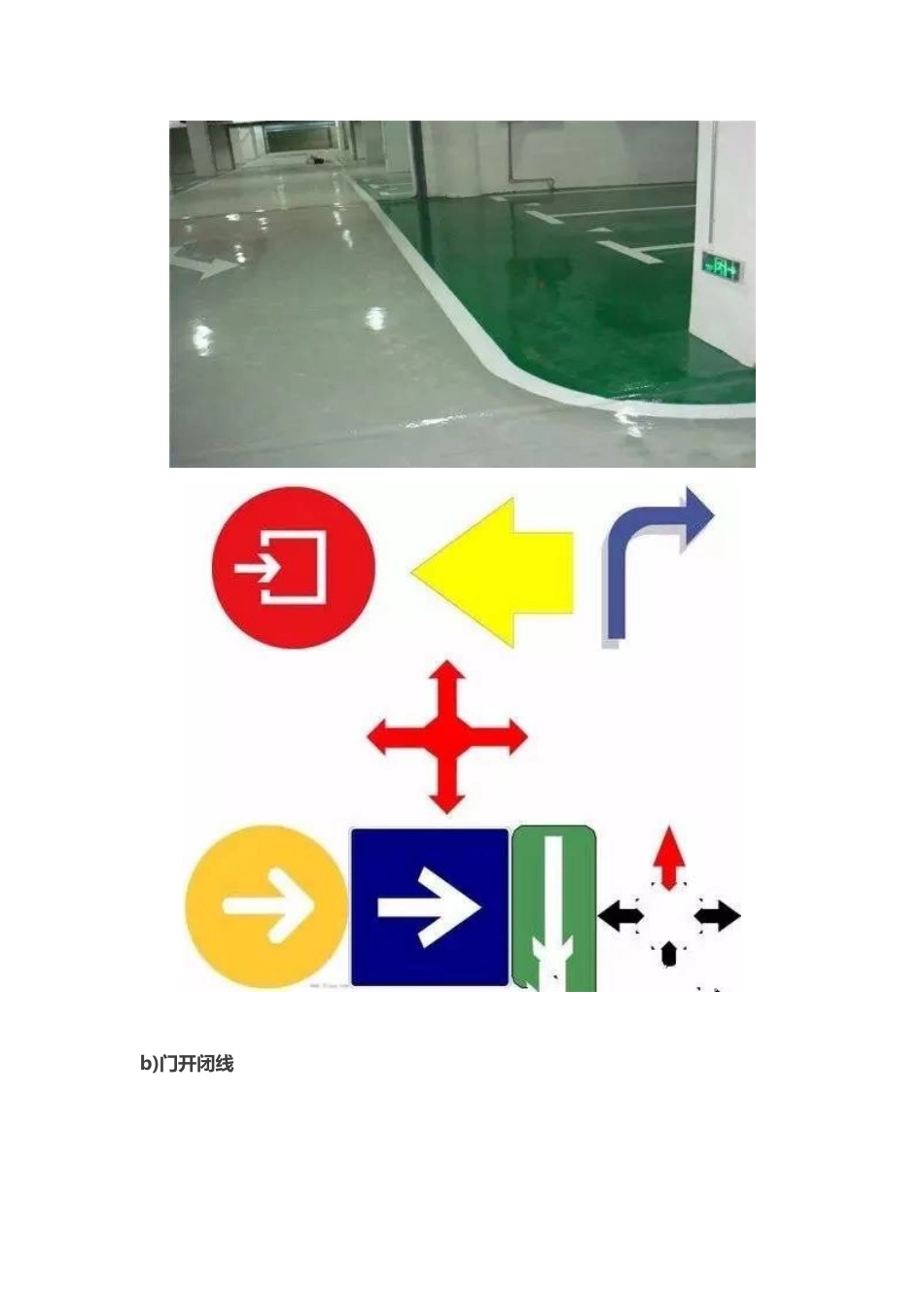

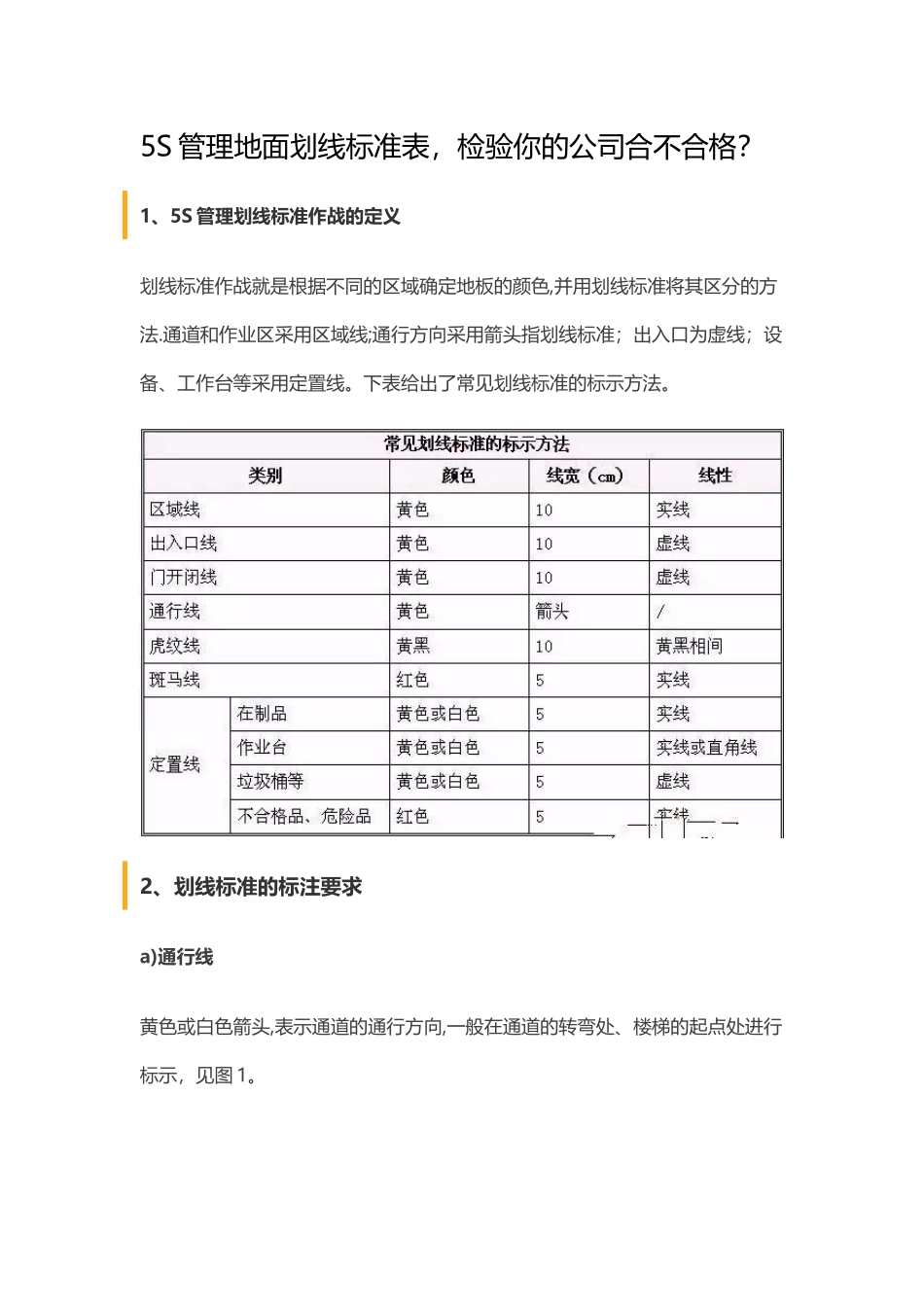

5S管理地面划线标准表，检验你的公司合不合格？1、5S管理划线标准作战的定义划线标准作战就是根据不同的区域确定地板的颜色,并用划线标准将其区分的方法.通道和作业区采用区域线;通行方向采用箭头指划线标准；出入口为虚线；设备、工作台等采用定置线。下表给出了常见划线标准的标示方法。2、划线标准的标注要求a)通行线黄色或白色箭头,表示通道的通行方向,一般在通道的转弯处、楼梯的起点处进行标示，见图1。b)门开闭线使用黄色虚线。平时人需站在虚线之外，防止在过道上走的时候，被突然打开的门撞到。参见2。c)区域线区域线通常用于通道和作业区两种情况。用作通道时，应尽量少转弯，避免“∟”转角，在转弯处，最好成45℃的切角或用圆弧过渡，见图3。d)出入口线从通道进入作业区必须从出入口线进入。出入口线通常采用黄虚线（10cm）表示，也就是说，只能从画虚线的地方出入工作区，虚线形式见下图图4示例：e)虎纹线黄黑相间的斜线，表示危险地段的警示。如通道上有突出物、横切物、危险地段等。常用于小心触电、小心碰头、小心脚下、小心楼梯、小心台阶、小心机械移动等几种情况的标识。两种颜色间的宽度相等，一般为100㎜，但可根据设备大小和安全标志的位置的不同，可采取不同的宽度，在较小面积上其宽度要适当和缩小，每种颜色不能少于两条，斜度与基准面成45℃。f)斑马线放置灭火器、消防栓、配电箱的前面应画上红色斑马线，斑马线前面的通道应宽敞，不应有堵塞，线内禁放任何物品，如图6所示。g)定置线主要针对在制品放置场所、作业台、台车、周转箱等，一般采用黄色或白色，但不合格品可采用红色。一般情况下针对具体物品的的线条使用要求：在制品（黄或白实线5㎝）作业台（黄或白实线5㎝）垃圾桶等（黄或白虚线5㎝）不合格品（红实线5㎝）3、标注划线标准的材料油漆胶带瓷砖栅栏4、标示尺寸的大小主通道线宽10㎝次通道线宽5～7㎝人行道宽度80㎝单向车道宽度W+60㎝以上（W为车的宽度）双向车道宽W×2+90㎝以上（W为车的宽度）5、划线标准标示的画线方法a)清洗地面首先要对画线区域的地面进行清洗,对地面上残留的污垢彻底清洗干净,否则将影响油漆的附着力。此处,地面破损的地方要加以修补,以免影响地板油漆效果和美观.b)工具、材料准备常用的画线工具有卷尺、直尺、尼龙绳、刷子、粉笔、美工刀等，材料为油漆。油漆应选用耐磨性能好的油漆。c)画线在刷漆之前，应将底线打好。找底线的方法首先是确定两端点，在两端点之间用尼龙绳拉一连线，然后用长直尺（可用直的木板条或铁板条代替），没连线边用记号笔（或粉笔）画出底线打好底线后，就可进行画线。画线通常有两种方法：一是用喷枪进行喷漆刷线。将预先制作好的画线模板沿底线放置，注意模板两侧应与底线保持重合，然后进行喷漆，喷完后再移动模板喷下一段，由此不断往复，直至整个线段完成。另一种方法是沿底线的两端贴上胶带，然后在两胶带之间用手工进行刷漆画线，等油漆干后，揭去两端的胶带，于是整齐、漂亮的线条就显现出来。
