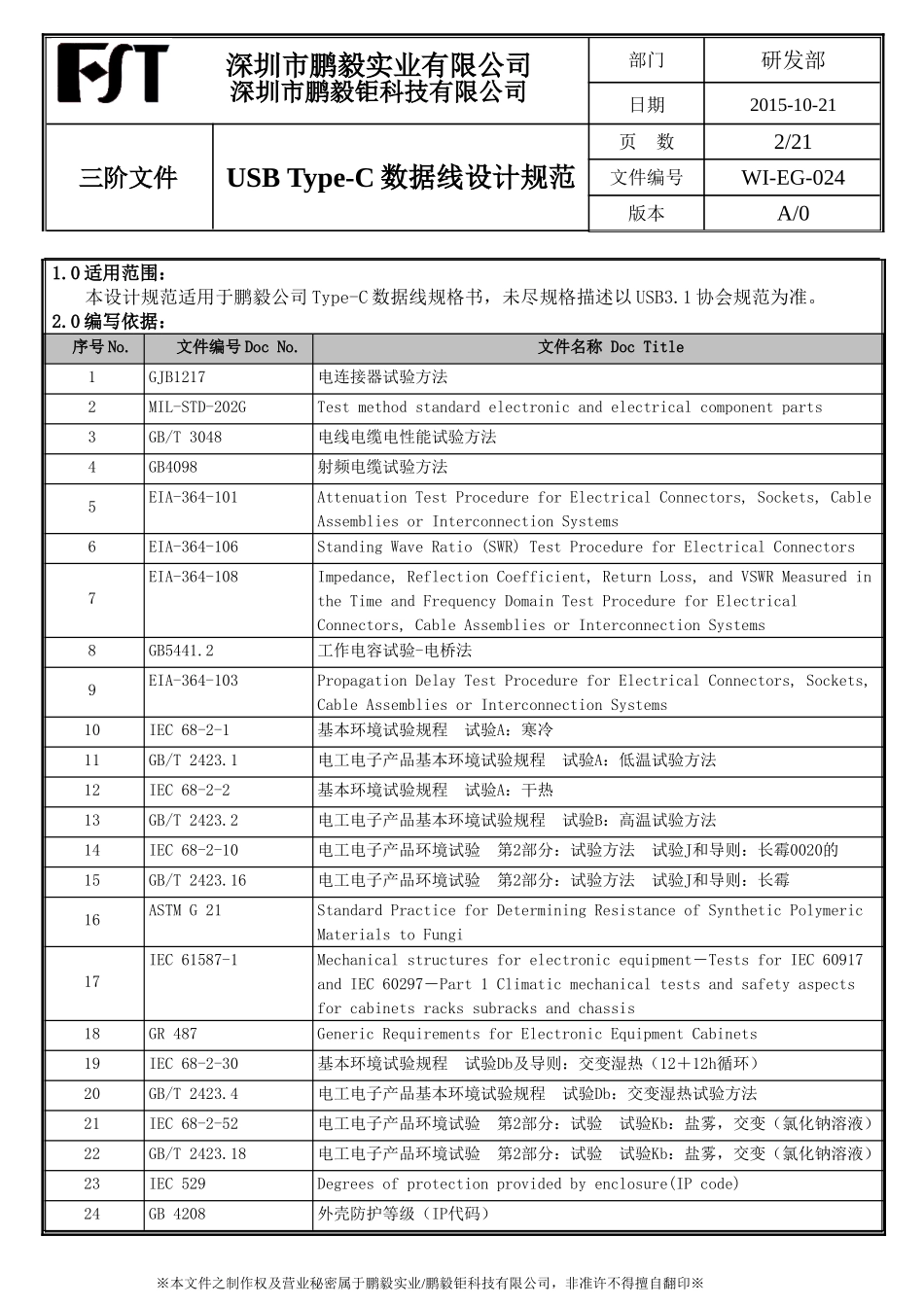

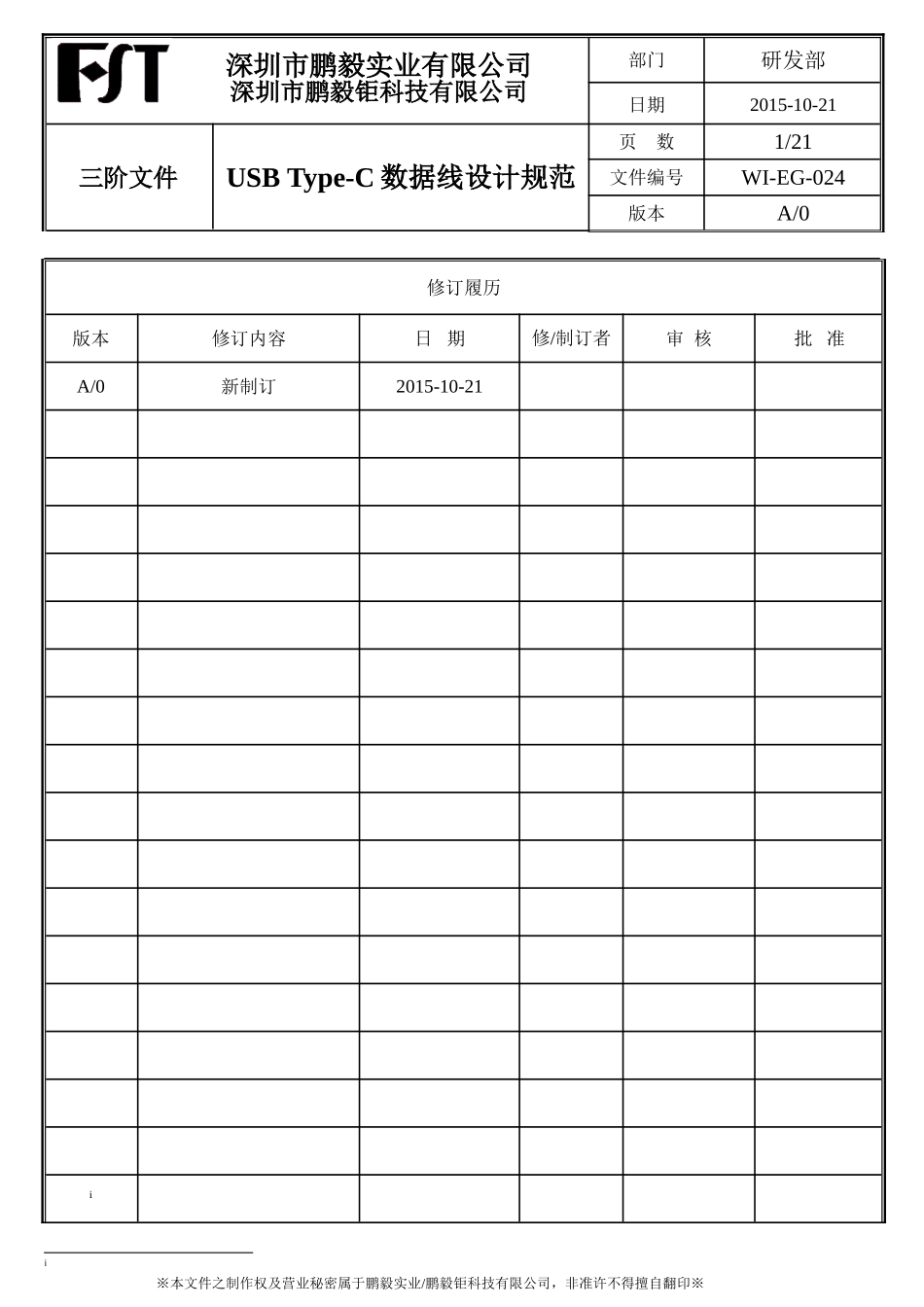

深圳市鹏毅实业有限公司深圳市鹏毅钜科技有限公司部门研发部日期2015-10-21三阶文件USBType-C数据线设计规范页数1/21文件编号WI-EG-024版本A/0修订履历版本修订内容日期修/制订者审核批准A/0新制订2015-10-21ii※本文件之制作权及营业秘密属于鹏毅实业/鹏毅钜科技有限公司，非准许不得擅自翻印※深圳市鹏毅实业有限公司深圳市鹏毅钜科技有限公司部门研发部日期2015-10-21三阶文件USBType-C数据线设计规范页数2/21文件编号WI-EG-024版本A/01.0适用范围：本设计规范适用于鹏毅公司Type-C数据线规格书，未尽规格描述以USB3.1协会规范为准。2.0编写依据：序号No.文件编号DocNo.文件名称DocTitle1GJB1217电连接器试验方法2MIL-STD-202GTestmethodstandardelectronicandelectricalcomponentparts3GB/T3048电线电缆电性能试验方法4GB4098射频电缆试验方法5EIA-364-101AttenuationTestProcedureforElectricalConnectors,Sockets,CableAssembliesorInterconnectionSystems6EIA-364-106StandingWaveRatio(SWR)TestProcedureforElectricalConnectors7EIA-364-108Impedance,ReflectionCoefficient,ReturnLoss,andVSWRMeasuredintheTimeandFrequencyDomainTestProcedureforElectricalConnectors,CableAssembliesorInterconnectionSystems8GB5441.2工作电容试验-电桥法9EIA-364-103PropagationDelayTestProcedureforElectricalConnectors,Sockets,CableAssembliesorInterconnectionSystems10IEC68-2-1基本环境试验规程试验A：寒冷11GB/T2423.1电工电子产品基本环境试验规程试验A：低温试验方法12IEC68-2-2基本环境试验规程试验A：干热13GB/T2423.2电工电子产品基本环境试验规程试验B：高温试验方法14IEC68-2-10电工电子产品环境试验第2部分：试验方法试验J和导则：长霉0020的15GB/T2423.16电工电子产品环境试验第2部分：试验方法试验J和导则：长霉16ASTMG21StandardPracticeforDeterminingResistanceofSyntheticPolymericMaterialstoFungi17IEC61587-1Mechanicalstructuresforelectronicequipment―TestsforIEC60917andIEC60297―Part1Climaticmechanicaltestsandsafetyaspectsforcabinetsrackssubracksandchassis18GR487GenericRequirementsforElectronicEquipmentCabinets19IEC68-2-30基本环境试验规程试验Db及导则：交变湿热（12＋12h循环）20GB/T2423.4电工电子产品基本环境试验规程试验Db：交变湿热试验方法21IEC68-2-52电工电子产品环境试验第2部分：试验试验Kb：盐雾，交变（氯化钠溶液）22GB/T2423.18电工电子产品环境试验第2部分：试验试验Kb：盐雾，交变（氯化钠溶液）23IEC529Degreesofprotectionprovidedbyenclosure(IPcode)24GB4208外壳防护等级（IP代码）※本文件之制作权及营业秘密属于鹏毅实业/鹏毅钜科技有限公司，非准许不得擅自翻印※深圳市鹏毅实业有限公司深圳市鹏毅钜科技有限公司部门研发部日期2015-10-21三阶文件USBType-C数据线设计规范页数3/21文件编号WI-EG-024版本A/0序号No.文件编号DocNo.文件名称DocTitle25EIA-364-38BCablepull-outtestprocedureforelectricalconnectors26EIA-364-41CCableflexingtestprocedureforelectricalconnectors27IEC60950Safetyofinformationtechnologyequipment28EN60950Safetyofinformationtechnologyequipment29UL60950Safetyofinformationtechnologyequipment30GB4943信息技术设备的安全31IEC60332Testsonelectriccabiesunderfireconditions32GB/T18380电缆在火焰条件下的燃烧试验33UL1581Referencestandardforelecticalwires,cables,andflexiblecords34GR1217Genericrequirementsforseparableelectricalconnectorsusedintelecommunicationshardware35GR950GenericRequirementsforOpticalNetworkUnit(ONU)Closures3.0Type-C数据线正常工作和存储条件3.1Type-C数据线应能在下列条件下正常工作：3.1.1环境工作温度:-20℃～+70℃（仅作单体验证目的，与整机匹配时以整机试验环境为准）；3.1.2相对湿度：5%～95%；3.1.3大气压力：86kPa～106kPa;3.1.4Type-C数据线的存储温度：-40℃～+85℃；4.0Type-C连接器的PIN点定义※本文件之制作权...
