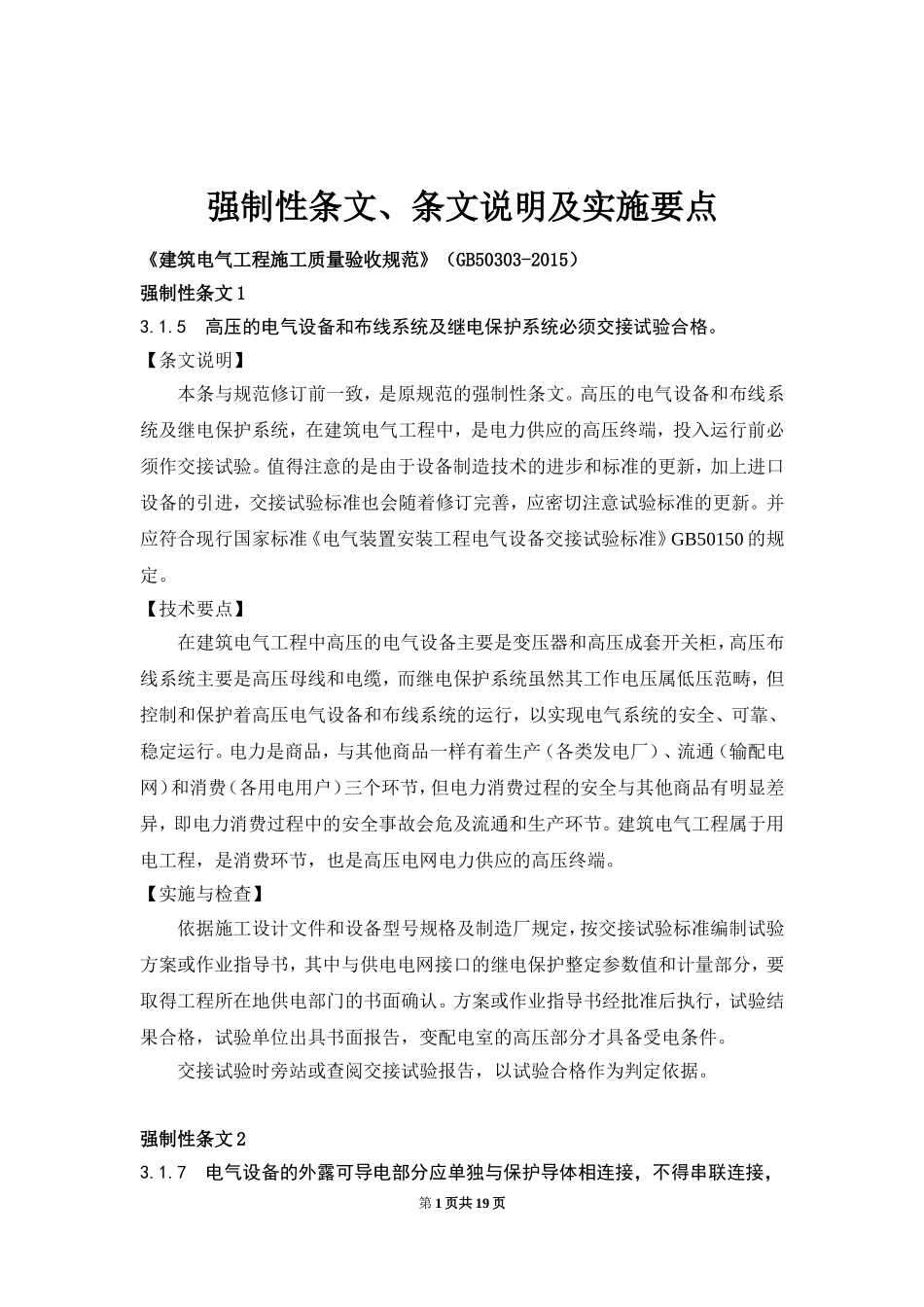

GB50303-2015《建筑电气工程施工质量验收规范》宣贯班强制性条文、说明、实施要点_第1页
1/19

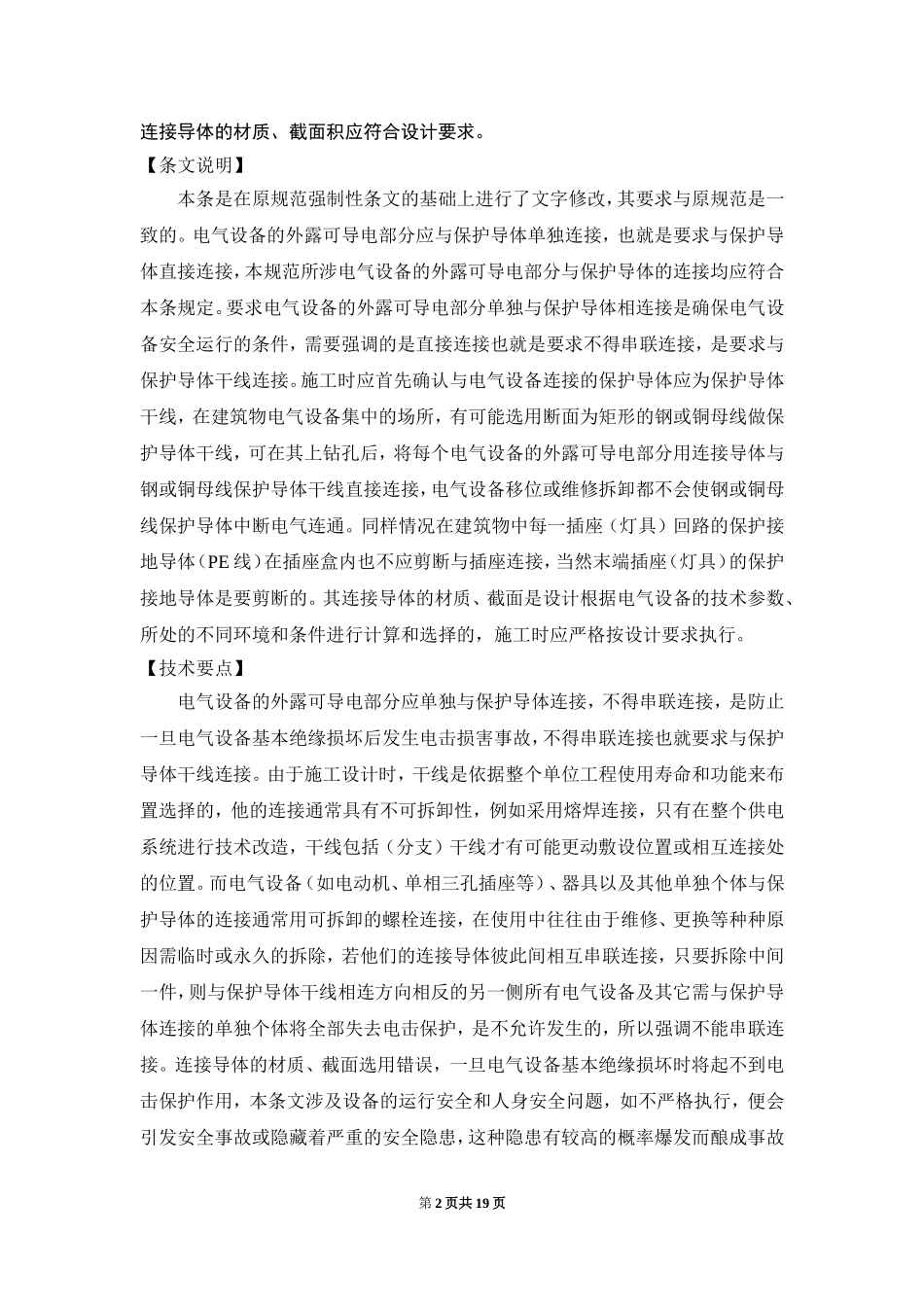

GB50303-2015《建筑电气工程施工质量验收规范》宣贯班强制性条文、说明、实施要点_第2页
2/19

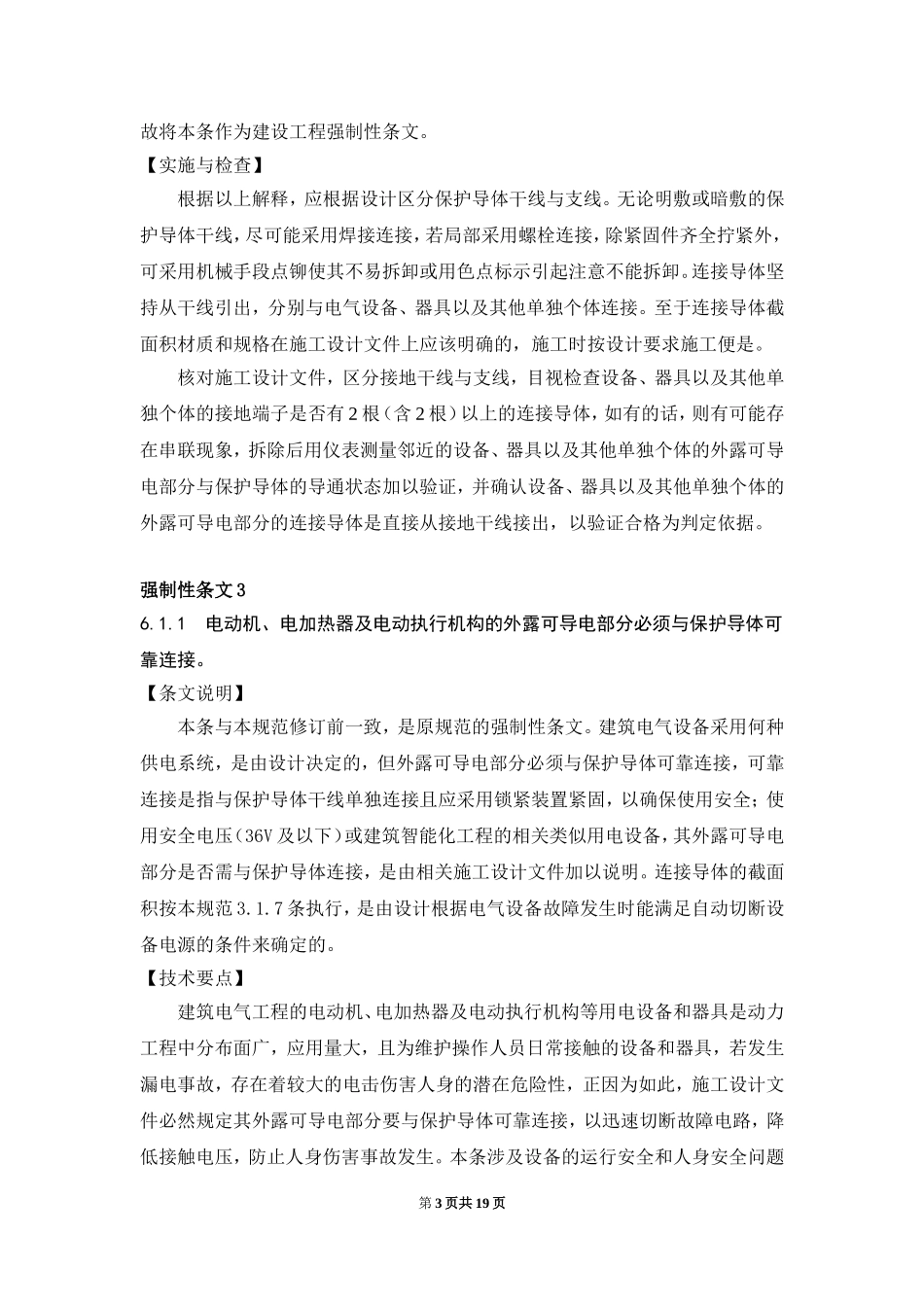

GB50303-2015《建筑电气工程施工质量验收规范》宣贯班强制性条文、说明、实施要点_第3页
3/19
强制性条文、条文说明及实施要点《建筑电气工程施工质量验收规范》(GB50303-2015)强制性条文13.1.5高压的电气设备和布线系统及继电保护系统必须交接试验合格。【条文说明】本条与规范修订前一致,是原规范的强制性条文。高压的电气设备和布线系统及继电保护系统,在建筑电气工程中,是电力供应的高压终端,投入运行前必须作交接试验。值得注意的是由于设备制造技术的进步和标准的更新,加上进口设备的引进,交接试验标准也会随着修订完善,应密切注意试验标准的更新。并应符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150的规定。【技术要点】在建筑电气工程中高压的电气设备主要是变压器和高压成套开关柜,高压布线系统主要是高压母线和电缆,而继电保护系统虽然其工作电压属低压范畴,但控制和保护着高压电气设备和布线系统的运行,以实现电气系统的安全、可靠、稳定运行。电力是商品,与其他商品一样有着生产(各类发电厂)、流通(输配电网)和消费(各用电用户)三个环节,但电力消费过程的安全与其他商品有明显差异,即电力消费过程中的安全事故会危及流通和生产环节。建筑电气工程属于用电工程,是消费环节,也是高压电网电力供应的高压终端。【实施与检查】依据施工设计文件和设备型号规格及制造厂规定,按交接试验标准编制试验方案或作业指导书,其中与供电电网接口的继电保护整定参数值和计量部分,要取得工程所在地供电部门的书面确认。方案或作业指导书经批准后执行,试验结果合格,试验单位出具书面报告,变配电室的高压部分才具备受电条件。交接试验时旁站或查阅交接试验报告,以试验合格作为判定依据。强制性条文23.1.7电气设备的外露可导电部分应单独与保护导体相连接,不得串联连接,第1页共19页连接导体的材质、截面积应符合设计要求。【条文说明】本条是在原规范强制性条文的基础上进行了文字修改,其要求与原规范是一致的。电气设备的外露可导电部分应与保护导体单独连接,也就是要求与保护导体直接连接,本规范所涉电气设备的外露可导电部分与保护导体的连接均应符合本条规定。要求电气设备的外露可导电部分单独与保护导体相连接是确保电气设备安全运行的条件,需要强调的是直接连接也就是要求不得串联连接,是要求与保护导体干线连接。施工时应首先确认与电气设备连接的保护导体应为保护导体干线,在建筑物电气设备集中的场所,有可能选用断面为矩形的钢或铜母线做保护导体干线,可在其上钻孔后,将每个电气设备的外露可导电部分用连接导体与钢或铜母线保护导体干线直接连接,电气设备移位或维修拆卸都不会使钢或铜母线保护导体中断电气连通。同样情况在建筑物中每一插座(灯具)回路的保护接地导体(PE线)在插座盒内也不应剪断与插座连接,当然末端插座(灯具)的保护接地导体是要剪断的。其连接导体的材质、截面是设计根据电气设备的技术参数、所处的不同环境和条件进行计算和选择的,施工时应严格按设计要求执行。【技术要点】电气设备的外露可导电部分应单独与保护导体连接,不得串联连接,是防止一旦电气设备基本绝缘损坏后发生电击损害事故,不得串联连接也就要求与保护导体干线连接。由于施工设计时,干线是依据整个单位工程使用寿命和功能来布置选择的,他的连接通常具有不可拆卸性,例如采用熔焊连接,只有在整个供电系统进行技术改造,干线包括(分支)干线才有可能更动敷设位置或相互连接处的位置。而电气设备(如电动机、单相三孔插座等)、器具以及其他单独个体与保护导体的连接通常用可拆卸的螺栓连接,在使用中往往由于维修、更换等种种原因需临时或永久的拆除,若他们的连接导体彼此间相互串联连接,只要拆除中间一件,则与保护导体干线相连方向相反的另一侧所有电气设备及其它需与保护导体连接的单独个体将全部失去电击保护,是不允许发生的,所以强调不能串联连接。连接导体的材质、截面选用错误,一旦电气设备基本绝缘损坏时将起不到电击保护作用,本条文涉及设备的运行安全和人身安全问题,如不严格执行,便会引发安全事故或隐藏着严重的安全隐患,这种隐患有较高的概率爆发而酿成事故第2页共19页故将本条作为建设...
