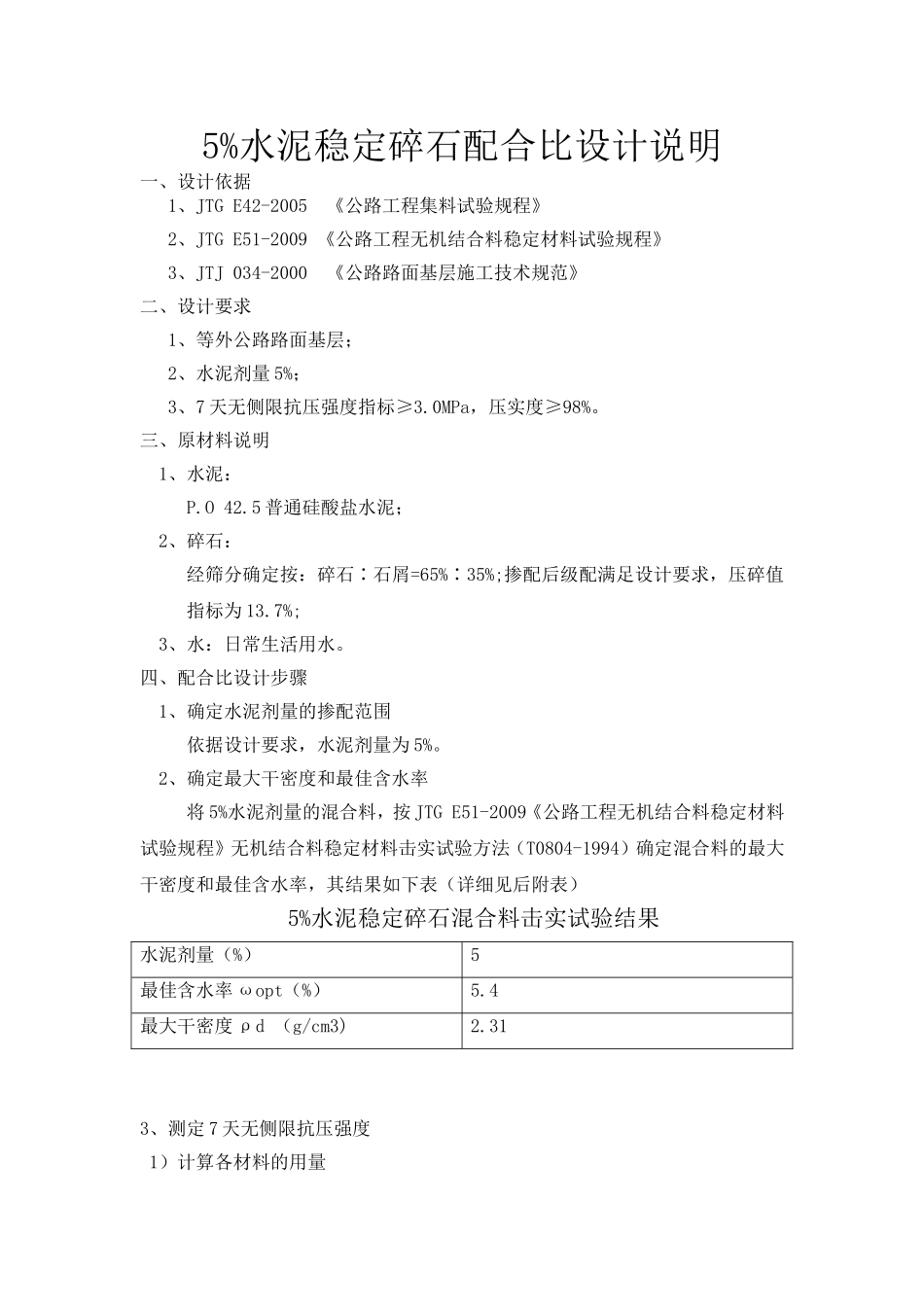

5%水泥稳定碎石配合比设计说明一、设计依据1、JTGE42-2005《公路工程集料试验规程》2、JTGE51-2009《公路工程无机结合料稳定材料试验规程》3、JTJ034-2000《公路路面基层施工技术规范》二、设计要求1、等外公路路面基层；2、水泥剂量5%；3、7天无侧限抗压强度指标≥3.0MPa，压实度≥98%。三、原材料说明1、水泥：P.O42.5普通硅酸盐水泥；2、碎石：经筛分确定按：碎石∶石屑=65%∶35%;掺配后级配满足设计要求，压碎值指标为13.7%;3、水：日常生活用水。四、配合比设计步骤1、确定水泥剂量的掺配范围依据设计要求，水泥剂量为5%。2、确定最大干密度和最佳含水率将5%水泥剂量的混合料，按JTGE51-2009《公路工程无机结合料稳定材料试验规程》无机结合料稳定材料击实试验方法（T0804-1994）确定混合料的最大干密度和最佳含水率，其结果如下表（详细见后附表）5%水泥稳定碎石混合料击实试验结果水泥剂量（%）5最佳含水率ωopt（%）5.4最大干密度ρd（g/cm3)2.313、测定7天无侧限抗压强度1）计算各材料的用量按规定制做150mm×150mm试件9个，预定压实度K为98%，计算制备单个试件的标准质量m0：m0=ρdV(1+ωopt)K=2.31×2650.7×(1+5.4%)×98%=6324.7g考虑到试件成型过程中的质量损耗，实际操作过程中每个试件质量增加1%，即m0'=m0×(1+1%)=6324.7×(1+1%)=6387.9g每个试件的干料总质量：m1=m0'/(1+ωopt)=6387.9/(1+5.4%)=6060.7g每个试件中水泥质量：m2=m1×α/(1+α)=6069.7×5%/(1+5%)=288.6g每个试件中干土质量：m3=m1-m2=6060.7-288.6=5772.1g每个试件中的加水量：mw=（m2+m3)×ωopt=(288.6+5772.1)×5.4%=327.3g故配制单个5%水泥剂量的试件各材料的用量为：水泥：m2=288.6g水：mw=327.3g碎石：G=5772.1×65%=3751.9g石屑：G屑=5772.1×35%=2020.2g2）制备试件按上述材料用量制做试件，进行标准养生。3）无侧限抗压强度试验按JTGE51-2009《公路工程无机结合料稳定材料试验规程》中无机结合料稳定材料无侧限抗压强度试验方法（T0805-1994）测定无侧限抗压强度，其结果如下表（详细见后附表）。拟用于等外公路路面基层，故Za参照二级公路1.282。5%水泥稳定碎石混合料无侧限抗压强度试验结果水泥剂量（%）5强度平均值R平（MPa)3.6偏差系数Cv(%)7.78设计强度Rd（MPa）3.0Rd/(1-ZaCv)(MPa)3.3是否R平≥Rd/(1-ZaCv)是五、确定试验室配合比经试验7天无侧限抗压强度满足设计要求。故按上述击实结果计算每立方米各材料用量。由击实得最大干密度为2310kg/m3，每立方米材料的干料质量为2310kg，故每立方米水泥质量为2310×5%÷（1+5%）=110kg，每立方米干土质量为2310-110=2200kg每立方米大碎石质量为2200×65%=1430kg每立方米石屑质量为2200×35%=770kg每立方米水质量为2310×5.4%=124.7kg故确定试验室配合比为水泥∶碎石∶石屑∶水=110∶1430∶770∶793∶124.7。水泥kg碎石kg石屑kg水kg一个大试件材料用量0.2893.7522.020.327每立方米用量1101430773140质量比111.846.941.15
