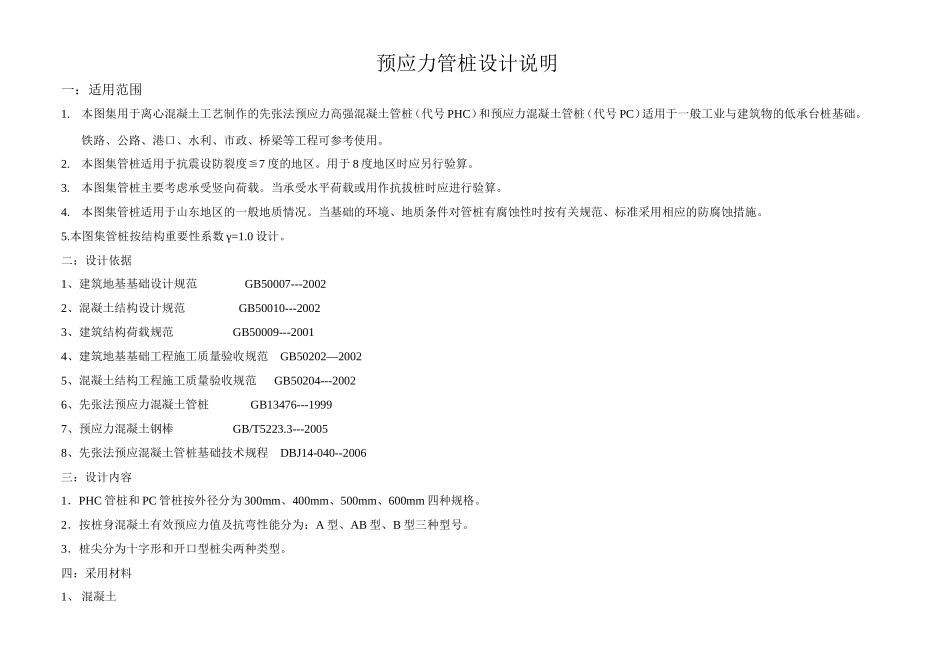

预应力管桩设计说明一：适用范围1.本图集用于离心混凝土工艺制作的先张法预应力高强混凝土管桩（代号PHC）和预应力混凝土管桩（代号PC）适用于一般工业与建筑物的低承台桩基础。铁路、公路、港口、水利、市政、桥梁等工程可参考使用。2.本图集管桩适用于抗震设防裂度≦7度的地区。用于8度地区时应另行验算。3.本图集管桩主要考虑承受竖向荷载。当承受水平荷载或用作抗拔桩时应进行验算。4.本图集管桩适用于山东地区的一般地质情况。当基础的环境、地质条件对管桩有腐蚀性时按有关规范、标准采用相应的防腐蚀措施。5.本图集管桩按结构重要性系数γ=1.0设计。二：设计依据1、建筑地基基础设计规范GB50007---20022、混凝土结构设计规范GB50010---20023、建筑结构荷载规范GB50009---20014、建筑地基基础工程施工质量验收规范GB50202—20025、混凝土结构工程施工质量验收规范GB50204---20026、先张法预应力混凝土管桩GB13476---19997、预应力混凝土钢棒GB/T5223.3---20058、先张法预应混凝土管桩基础技术规程DBJ14-040--2006三：设计内容1．PHC管桩和PC管桩按外径分为300mm、400mm、500mm、600mm四种规格。2．按桩身混凝土有效预应力值及抗弯性能分为：A型、AB型、B型三种型号。3．桩尖分为十字形和开口型桩尖两种类型。四：采用材料1、混凝土（1）PHC管桩混凝土强度等级为C80,PC管桩混凝土强度等级为C60混凝土质量应符合《混凝土质量控制标准》GB50146的有关规定。（2）水泥应采用强度等级不低于42.5级硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥，其质量应符合《硅酸盐水泥、普通硅酸盐水泥》GB175及《矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥》BG1344的规定。（3）细骨料应采用洁净的天然硬质中粗砂，细度模数为2.3-3.4，其质量应符合GB/T14684的规定。（4）粗骨料应采用碎石，其最大粒度不大于25mm，且应不超过钢筋净距的3/4，其质量符合《建筑用卵石、碎石》GB/T14685的规定。（5）混凝土拌合用水质量应符合《混凝土拌合用水标准》JGJ63的规定。（6）外加剂的质量应符合《混凝土外加剂》GB8076的规定，严禁采用氯盐类外加剂。（7）掺合料的质量应符合现行国家标准。掺合料不得对管桩产生有害影响，使用前必须进行试验验证。2、钢材（1）预应力钢筋采用低松弛25级延性预应力混凝土用钢棒，代号为PCB(公差直径)-1420-25-L-HG-GB/T5223.3,其质量应符合GB/T5223.3-2005的规定。预应力钢筋主要技术指标见表1。表1预应力钢筋主要技术指标预应力钢筋抗拉强度不小于（N/mm²）规定非比例延伸强度不小于（N/mm²）最大力总伸长率（%）不小于断后伸长率（%）不小于1000h松弛值（%）不大于低松弛螺旋槽钢棒142012802.55.02.0（2）螺旋箍筋采用冷拔低碳钢丝（φb）,其质量应符合《冷拔钢丝预应力混凝土构件设计和施工规程》JGJ19-92的规定。（3）端板质量应符合《先张法预应力混凝土管桩用端板》JC/T947的规定。桩套箍及钢桩尖采用Q235钢板，其质量应符合《碳素结构钢》GG/T700。（4）非预应力钢筋采用HPB235级钢（φ）和HRB335级钢（Φ）。（5）焊条采用E4300-E4313。五：设计计算1.应力钢筋规格见表公差直径（mm）外轮廓直径（mm）公称截面积（mm²）理论重量（KG/M）7.17.25400.3149.09.15640.50210.711.10900.7062.预应力钢筋力学性能指标见表符号抗拉强度标准值ƒptk(N/mm²)抗拉强度设计值ƒpy(N/mm²)抗压强度值ƒ¹py(N/mm²)弹性模量Es(×10³N/mm²)φ152010004002.03．预应力钢筋的张拉控制力бcon取抗拉强度标准值0.7倍即бcon=0.7ƒptk=994MPA。每根钢筋张拉力见表4钢筋直径mm7.19.010.7每根钢筋的张拉力39.7663.6289.464．混凝土力学性能指标见表5强度种类强度标准值(N/mm²)强度设计值(N/mm²)弹性模量(×10的4次方N/mm²)轴心抗压轴心抗拉轴心抗压轴心抗拉符号ƒckƒtkƒcƒtEcC6038.52.8527.52.043.6C8050.23.1135.92.223.85．管桩桩身结构竖向承载力设计值R=A•ƒc•ψcR-管桩桩身结构竖向承载力设计值×10的负3次方KN；A-为桩净截面面积mm²；ƒc为混凝土轴心抗压强度设计值MPaψc为工作条件系数，本图集取ψc=0.7计算实例PHC(AB)500-125R...
