百特数显表操作方法VIP免费

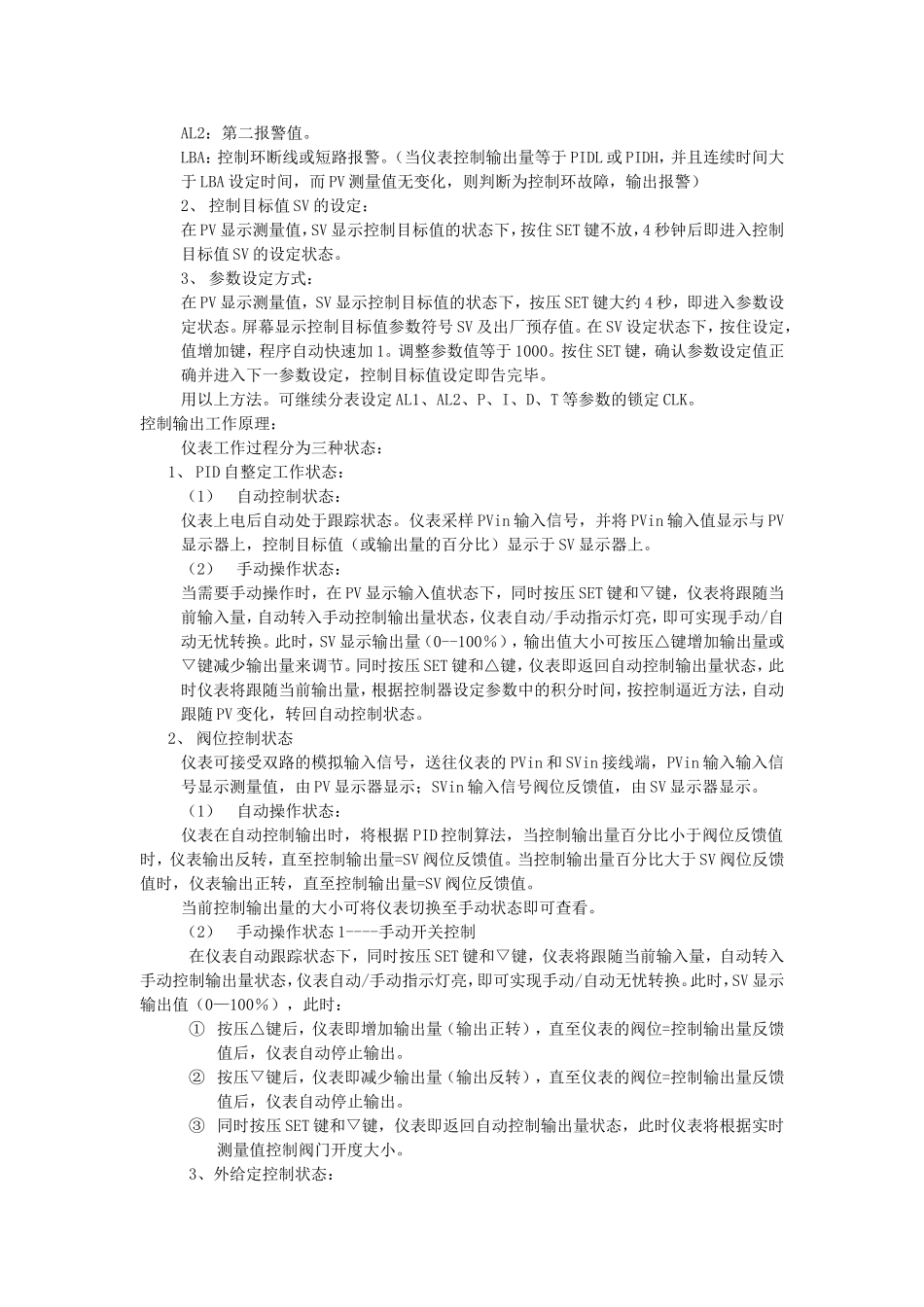

百特智能数显表说明书工作状态下按SET显示LOCY→按SET输入密码18→按SET显示RAN9→按SET通过△▽选择分度号→按SET显示Poin设置小数点→按SET显示r9.00设置量程下限→按SET显示r9.FS设置量程上限工作状态下按SET→通过△▽选择COrr按SET显示old.1→按SET通过△▽修正温度值参数设定说明：Locy：菜单上锁操作入口；按SET键确认；按△▽键退出；开锁密码为18Ran9.:分度号和量程设置入口；按SET键确认；按△▽键退出0-10/…/y：分度号设置；按△▽键设置；按SET确认PoIn:小数点位置设置；按△▽键设置；按SET确认R9.00:量程零点设置；按△▽键设置；按SET确认R9.FS：量程满度设置；按△▽键设置；按SET确认Corr：量程迁移和滤波时间设置菜单入口；按SET键确认；按△▽键取消Old.1：修正温度值；按△▽键设置；按SET确认按键说明：△：变更参数设定时，用于增加数值SET：参数设定确认键▽：变更参数设定时，用于减少数值常见故障处理：仪表通电不亮：供电电源未接入，正确接入仪表电源;接触不良，取出表芯确认弹片接触是否良好。LED屏显示:broy分度号选择错，选择与输入信号相符的分度号；输入信号太大，调节与输入信号保证在仪表范围内；信号短线，正确接入信号线。H.oFL.分度号选择错，选择与输入信号相符的分度号；输入信号太大，调节与输入信号保证在仪表范围内；仪表标定错误，选择正确标定信号重新标定。L.Ofl.:选择与输入信号相符的分度号；输入信号太小，调节与输入信号保证在仪表范围内；仪表标定错误，选择正确标定信号重新标定昌辉SWP系列智能仪表说明书控制方式：1、正确的接线仪表卡入表盘后，请参照仪表随机接线图接妥输入、输入及电源线，并请确认无误。2、仪表的上电本仪表与电源开关，接入电源即进入工作状态。3、仪表设备号及版本号的显示仪表在投入电源后，可立即确认仪表设备号及版本号。3秒钟后，仪表自动转入工作状态，PV显示测量值，SV显示控制目标值或输出量的百分比。如要求自检，可按一下面板右下方的复位键（面板不标出位置），仪表将重新进入自检状态。控制参数设定：1、控制参数的种类：在仪表PV测量值显示状态下，按SET键，仪表将转入控制参数设定状态。CLK:设定参数禁锁。AL1:第一报警值。AL2：第二报警值。LBA：控制环断线或短路报警。（当仪表控制输出量等于PIDL或PIDH，并且连续时间大于LBA设定时间，而PV测量值无变化，则判断为控制环故障，输出报警）2、控制目标值SV的设定：在PV显示测量值，SV显示控制目标值的状态下，按住SET键不放，4秒钟后即进入控制目标值SV的设定状态。3、参数设定方式：在PV显示测量值，SV显示控制目标值的状态下，按压SET键大约4秒，即进入参数设定状态。屏幕显示控制目标值参数符号SV及出厂预存值。在SV设定状态下，按住设定，值增加键，程序自动快速加1。调整参数值等于1000。按住SET键，确认参数设定值正确并进入下一参数设定，控制目标值设定即告完毕。用以上方法。可继续分表设定AL1、AL2、P、I、D、T等参数的锁定CLK。控制输出工作原理：仪表工作过程分为三种状态：1、PID自整定工作状态：（1）自动控制状态：仪表上电后自动处于跟踪状态。仪表采样PVin输入信号，并将PVin输入值显示与PV显示器上，控制目标值（或输出量的百分比）显示于SV显示器上。（2）手动操作状态：当需要手动操作时，在PV显示输入值状态下，同时按压SET键和▽键，仪表将跟随当前输入量，自动转入手动控制输出量状态，仪表自动/手动指示灯亮，即可实现手动/自动无忧转换。此时，SV显示输出量（0--100％），输出值大小可按压△键增加输出量或▽键减少输出量来调节。同时按压SET键和△键，仪表即返回自动控制输出量状态，此时仪表将跟随当前输出量，根据控制器设定参数中的积分时间，按控制逼近方法，自动跟随PV变化，转回自动控制状态。2、阀位控制状态仪表可接受双路的模拟输入信号，送往仪表的PVin和SVin接线端，PVin输入输入信号显示测量值，由PV显示器显示；SVin输入信号阀位反馈值，由SV显示器显示。（1）自动操作状态：仪表在自动控制输出时，将根据PID控制算法，当控制输出量百分比小于阀位反馈值时，仪表输出反转，直至控制输出量=SV阀...
