暗挖隧道施工组织设计VIP免费

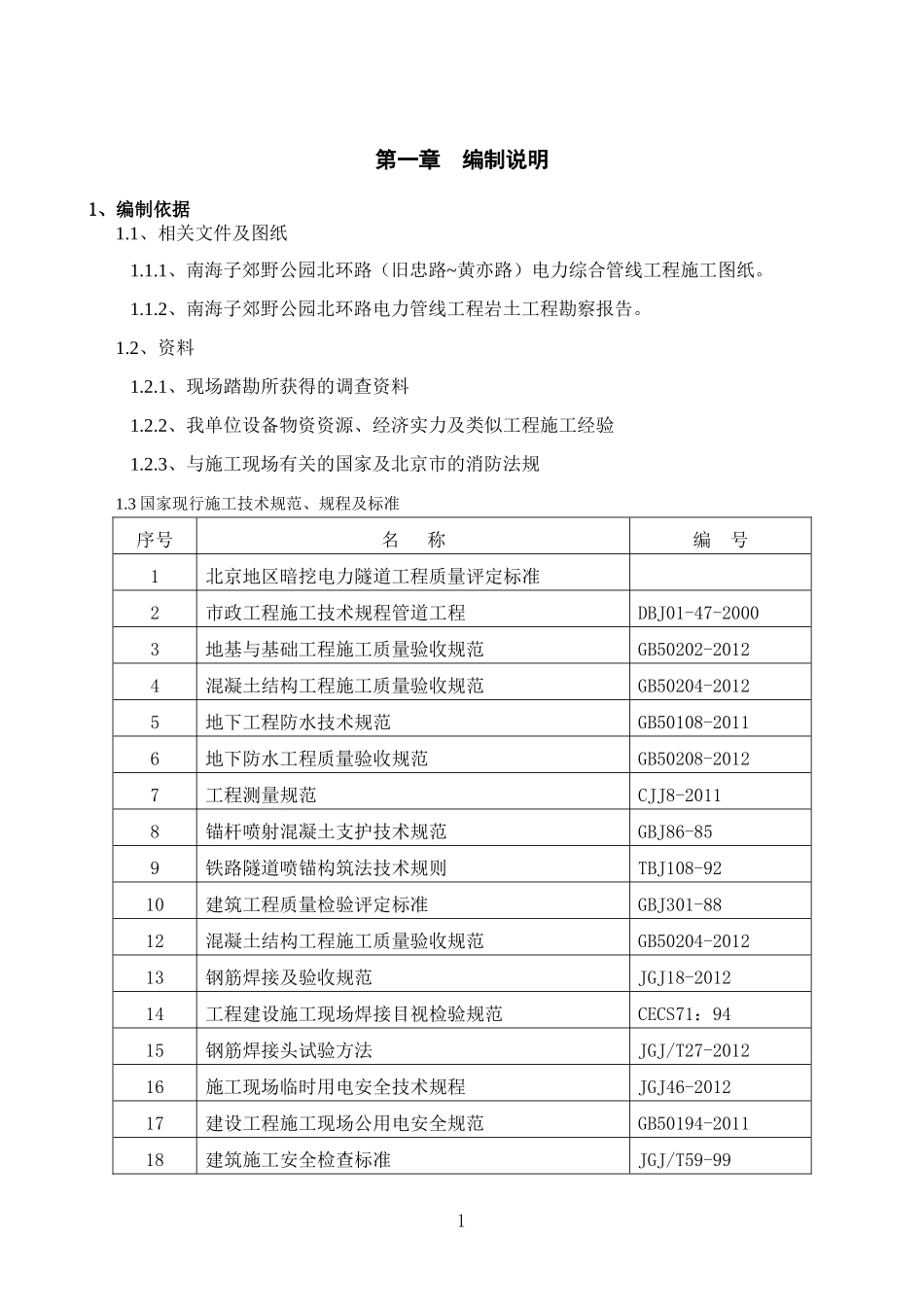

第一章编制说明1、编制依据1.1、相关文件及图纸1.1.1、南海子郊野公园北环路（旧忠路~黄亦路）电力综合管线工程施工图纸。1.1.2、南海子郊野公园北环路电力管线工程岩土工程勘察报告。1.2、资料1.2.1、现场踏勘所获得的调查资料1.2.2、我单位设备物资资源、经济实力及类似工程施工经验1.2.3、与施工现场有关的国家及北京市的消防法规1.3国家现行施工技术规范、规程及标准序号名称编号1北京地区暗挖电力隧道工程质量评定标准2市政工程施工技术规程管道工程DBJ01-47-20003地基与基础工程施工质量验收规范GB50202-20124混凝土结构工程施工质量验收规范GB50204-20125地下工程防水技术规范GB50108-20116地下防水工程质量验收规范GB50208-20127工程测量规范CJJ8-20118锚杆喷射混凝土支护技术规范GBJ86-859铁路隧道喷锚构筑法技术规则TBJ108-9210建筑工程质量检验评定标准GBJ301-8812混凝土结构工程施工质量验收规范GB50204-201213钢筋焊接及验收规范JGJ18-201214工程建设施工现场焊接目视检验规范CECS71：9415钢筋焊接头试验方法JGJ/T27-201216施工现场临时用电安全技术规程JGJ46-201217建设工程施工现场公用电安全规范GB50194-201118建筑施工安全检查标准JGJ/T59-99119工程建设监理规程DBJ01-41-200220北京市市政工程施工安全操作规程DBJ01-56-20012、编制原则2.1、工期保障原则根据本工程工期要求，科学组织施工、合理配置资源，使各项分部工程施工衔接有序，充分利用本项目的资源，以确保总体施工计划的实现，确保总工期。2.2、技术可靠性原则以ISO9001质量体系为准，根据本标段工程特点，利用本单位既有工程施工技术、管理方法等成熟经验，编制可靠性高、可操作性强的施工技术方案进行施工，确保工程安全、优质、按期建成。2.3、经济合理性原则针对工程实际情况，本着可靠、经济、合理的原则编制施工方案，并合理配备资源，施工过程中实行动态管理，使工程施工达到既经济又优质的目标。2.4、环保原则以ISO14001环境保护体系为标准，充分调查了解工程周边环境情况，施工紧密结合环境保护进行。合理布置施工场地，加强施工过程环境控制，减少空气、噪音污染，杜绝排放污水丢弃垃圾等对环境的污染，维护交通运输。建设“绿色工地”，实施“环保施工”，使施工活动与北京市政府、市民要求有机统一。2.5、人文施工原则以GB/T28001职业健康安全体系为准，建立、健全消防、安全、保卫、健康体系，以人为本，保证施工生产活动主体的健康安全符合相关法律、标准要求。第二章工程概况2.1、总体说明2.1.1设计概况本工程南海子郊野公园北环路第九标段，本标段施工范围是南海子郊野公园电力综合管线工程北环路（K3+370~K4+150）段，包括电力综合管线、井盖监控工程、通风空调工程、隧道照2明工程、现状路、绿化、照明及路边构筑物拆除新做及管线保护工程。2.1.2主要工程量本工程设计起点与北环路东南侧规划Ф5.2m竖井相接，沿南环路向西北方向延伸，设计终点与现况旧忠路西侧现况电力埋管相接。电力管线位于南环路西侧、南侧红线东侧、北侧1.5m处，干线新建12Ф150+2Ф100电力埋管及2.6X2.9m暗挖电力隧道780米，2.2m×1.5m明开电缆隧道约185米，过街支线新建8Ф150+2Ф100。全线共Ф5.2m埋管竖井2座、Ф5.2m直线竖井4座，自然通风口3处、机械通风口3处、接地装置2处，机械排水2处。2.1.3主要材料（1）喷射砼强度等级C20，采用普通硅酸盐水泥，标号不小于425﹟；喷射砼中掺加8%（重量比）FS-P型混凝土补偿收缩防水剂，喷射砼中石子粒径不大于16mm。现浇混凝土强度等级为C30、C40，埋深﹤10m时抗渗等级P6、埋深≥10m时抗渗等级P8。板墙结构：迎水面保护层50mm，背水面保护层40mm。梁柱结构：迎水面保护层50mm，背水面保护层45mm。垫层、人行步道混凝土强度等级为C15。（2）钢筋受力筋为HRB335(20MnSi)，构造筋为HPB235(A3)。（3）暗挖隧道防水层采用聚乙烯丙纶双面复合防水卷材，规格要求不小于600g/m2.（4）砌体材料均为MU15页岩砖，M10水泥砂浆。（5）埋管材料为Ф150CPVC管（壁厚6.0mm）、Ф100CPVC管（壁厚6.0mm）、Ф150M-PP拉管、Ф100M-PP拉管。2.2、设计概况2.2.1浅埋暗挖法(1)隧道设计概况...
