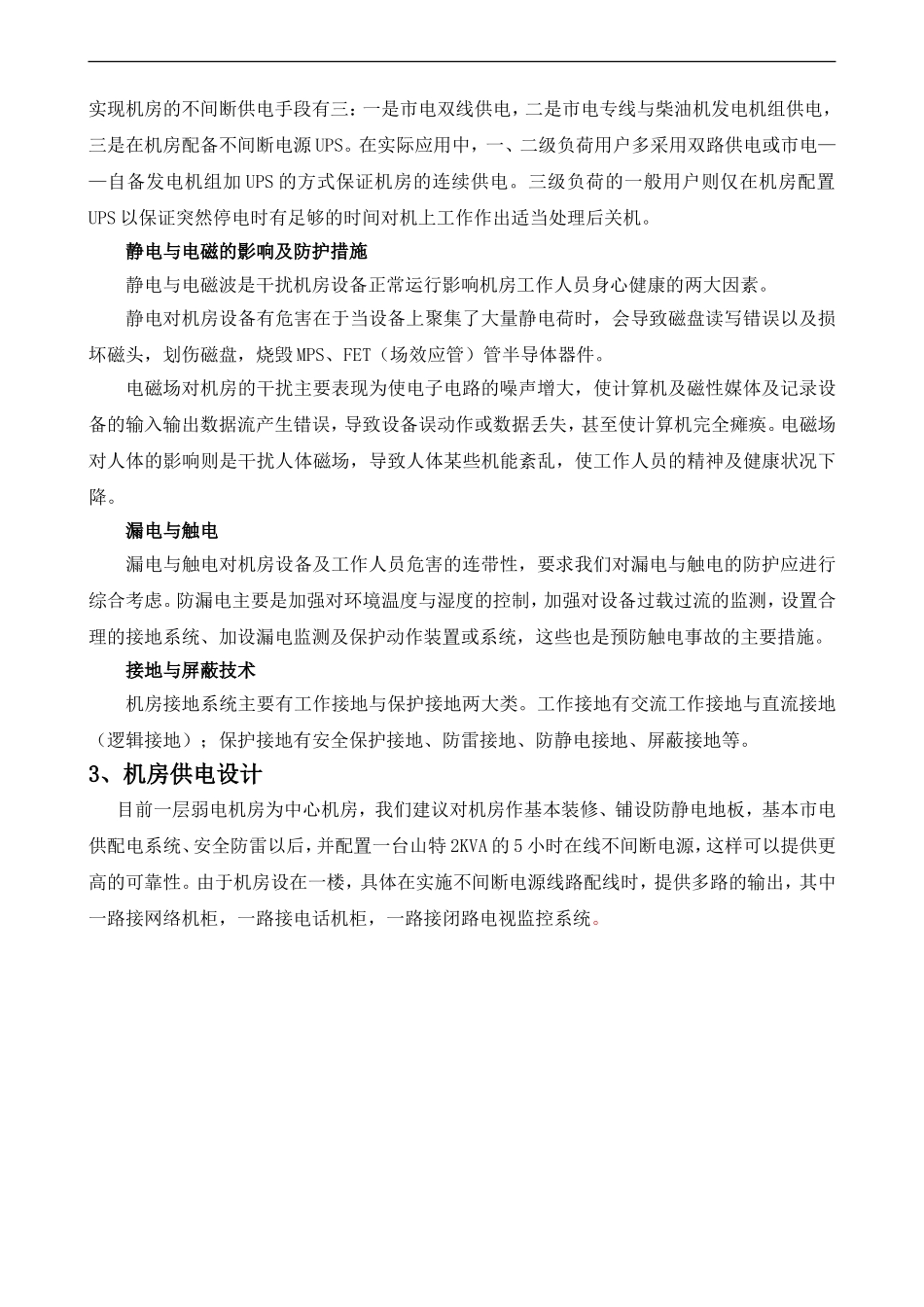

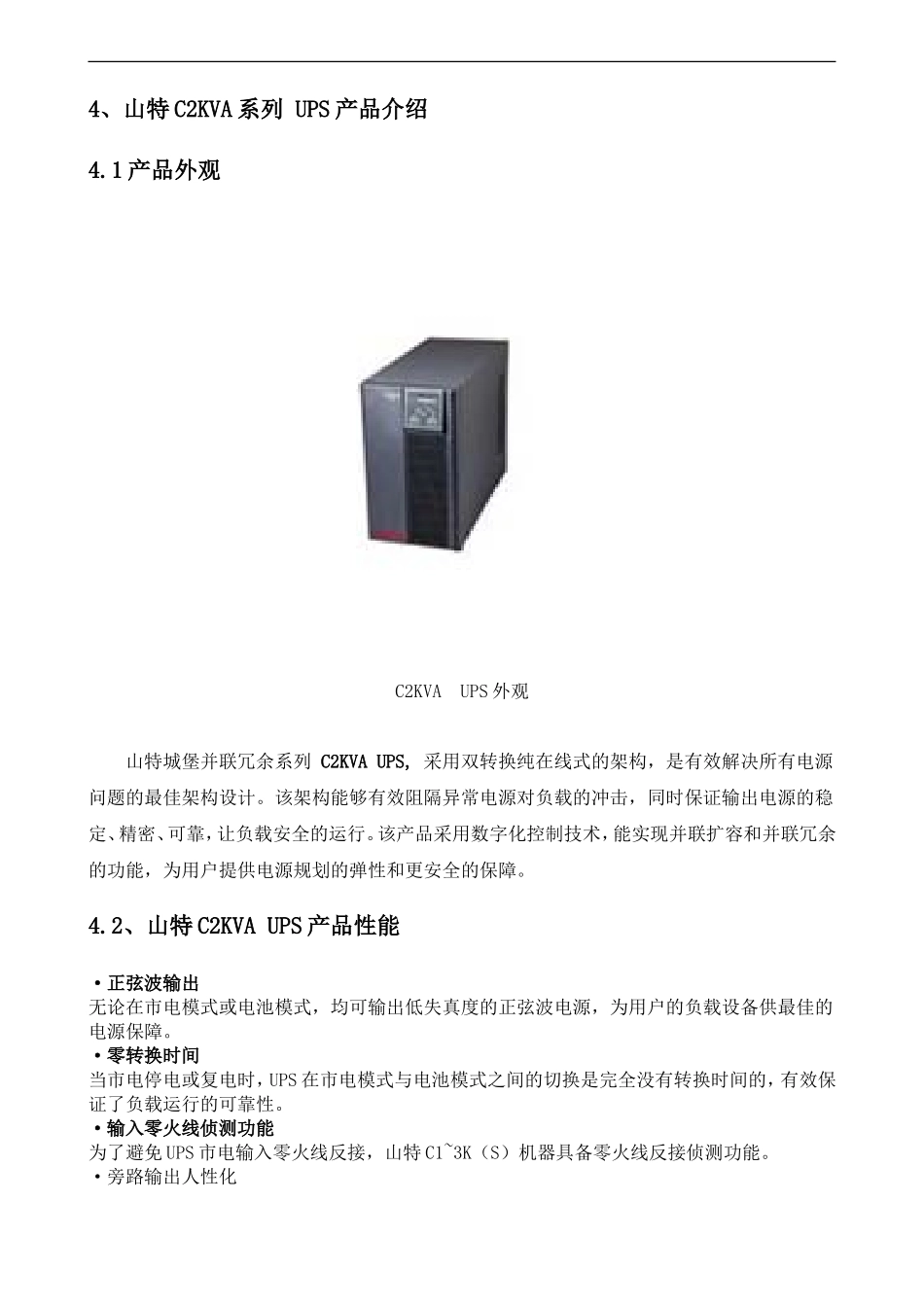

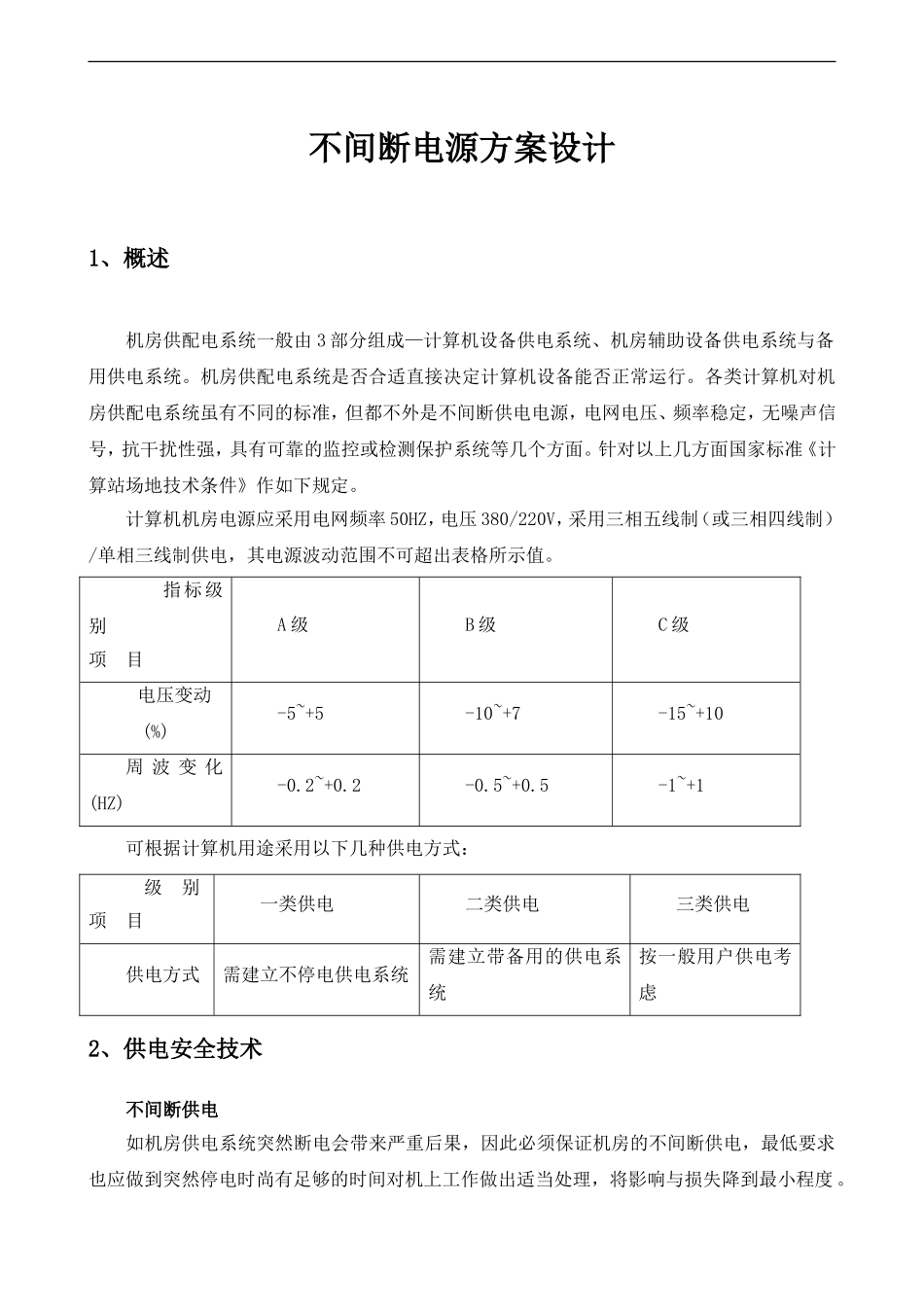

不间断电源方案设计1、概述机房供配电系统一般由3部分组成—计算机设备供电系统、机房辅助设备供电系统与备用供电系统。机房供配电系统是否合适直接决定计算机设备能否正常运行。各类计算机对机房供配电系统虽有不同的标准，但都不外是不间断供电电源，电网电压、频率稳定，无噪声信号，抗干扰性强，具有可靠的监控或检测保护系统等几个方面。针对以上几方面国家标准《计算站场地技术条件》作如下规定。计算机机房电源应采用电网频率50HZ，电压380/220V，采用三相五线制（或三相四线制）/单相三线制供电，其电源波动范围不可超出表格所示值。指标级别项目A级B级C级电压变动(%)-5~+5-10~+7-15~+10周波变化(HZ)-0.2~+0.2-0.5~+0.5-1~+1可根据计算机用途采用以下几种供电方式：级别项目一类供电二类供电三类供电供电方式需建立不停电供电系统需建立带备用的供电系统按一般用户供电考虑2、供电安全技术不间断供电如机房供电系统突然断电会带来严重后果，因此必须保证机房的不间断供电，最低要求也应做到突然停电时尚有足够的时间对机上工作做出适当处理，将影响与损失降到最小程度。实现机房的不间断供电手段有三：一是市电双线供电，二是市电专线与柴油机发电机组供电，三是在机房配备不间断电源UPS。在实际应用中，一、二级负荷用户多采用双路供电或市电——自备发电机组加UPS的方式保证机房的连续供电。三级负荷的一般用户则仅在机房配置UPS以保证突然停电时有足够的时间对机上工作作出适当处理后关机。静电与电磁的影响及防护措施静电与电磁波是干扰机房设备正常运行影响机房工作人员身心健康的两大因素。静电对机房设备有危害在于当设备上聚集了大量静电荷时，会导致磁盘读写错误以及损坏磁头，划伤磁盘，烧毁MPS、FET（场效应管）管半导体器件。电磁场对机房的干扰主要表现为使电子电路的噪声增大，使计算机及磁性媒体及记录设备的输入输出数据流产生错误，导致设备误动作或数据丢失，甚至使计算机完全瘫痪。电磁场对人体的影响则是干扰人体磁场，导致人体某些机能紊乱，使工作人员的精神及健康状况下降。漏电与触电漏电与触电对机房设备及工作人员危害的连带性，要求我们对漏电与触电的防护应进行综合考虑。防漏电主要是加强对环境温度与湿度的控制，加强对设备过载过流的监测，设置合理的接地系统、加设漏电监测及保护动作装置或系统，这些也是预防触电事故的主要措施。接地与屏蔽技术机房接地系统主要有工作接地与保护接地两大类。工作接地有交流工作接地与直流接地（逻辑接地）；保护接地有安全保护接地、防雷接地、防静电接地、屏蔽接地等。3、机房供电设计目前一层弱电机房为中心机房，我们建议对机房作基本装修、铺设防静电地板，基本市电供配电系统、安全防雷以后，并配置一台山特2KVA的5小时在线不间断电源，这样可以提供更高的可靠性。由于机房设在一楼，具体在实施不间断电源线路配线时，提供多路的输出，其中一路接网络机柜，一路接电话机柜，一路接闭路电视监控系统。4、山特C2KVA系列UPS产品介绍4.1产品外观C2KVAUPS外观山特城堡并联冗余系列C2KVAUPS,采用双转换纯在线式的架构，是有效解决所有电源问题的最佳架构设计。该架构能够有效阻隔异常电源对负载的冲击，同时保证输出电源的稳定、精密、可靠，让负载安全的运行。该产品采用数字化控制技术，能实现并联扩容和并联冗余的功能，为用户提供电源规划的弹性和更安全的保障。4.2、山特C2KVAUPS产品性能·正弦波输出无论在市电模式或电池模式，均可输出低失真度的正弦波电源，为用户的负载设备供最佳的电源保障。·零转换时间当市电停电或复电时，UPS在市电模式与电池模式之间的切换是完全没有转换时间的，有效保证了负载运行的可靠性。·输入零火线侦测功能为了避免UPS市电输入零火线反接，山特C1~3K（S）机器具备零火线反接侦测功能。·旁路输出人性化为了避免山特用户让UPS工作于BYPASSMODE不开机使用，造成市电中断，UPS与设备均异常关机。山特C1~3K（S）输入正常市电，默认无旁路输出。必须开机，才会有正常逆变输出。但可以通过山特网站上的WinPower软件来更改配置为“上市电有旁路输出”。·TVSS功能即TRAN...
