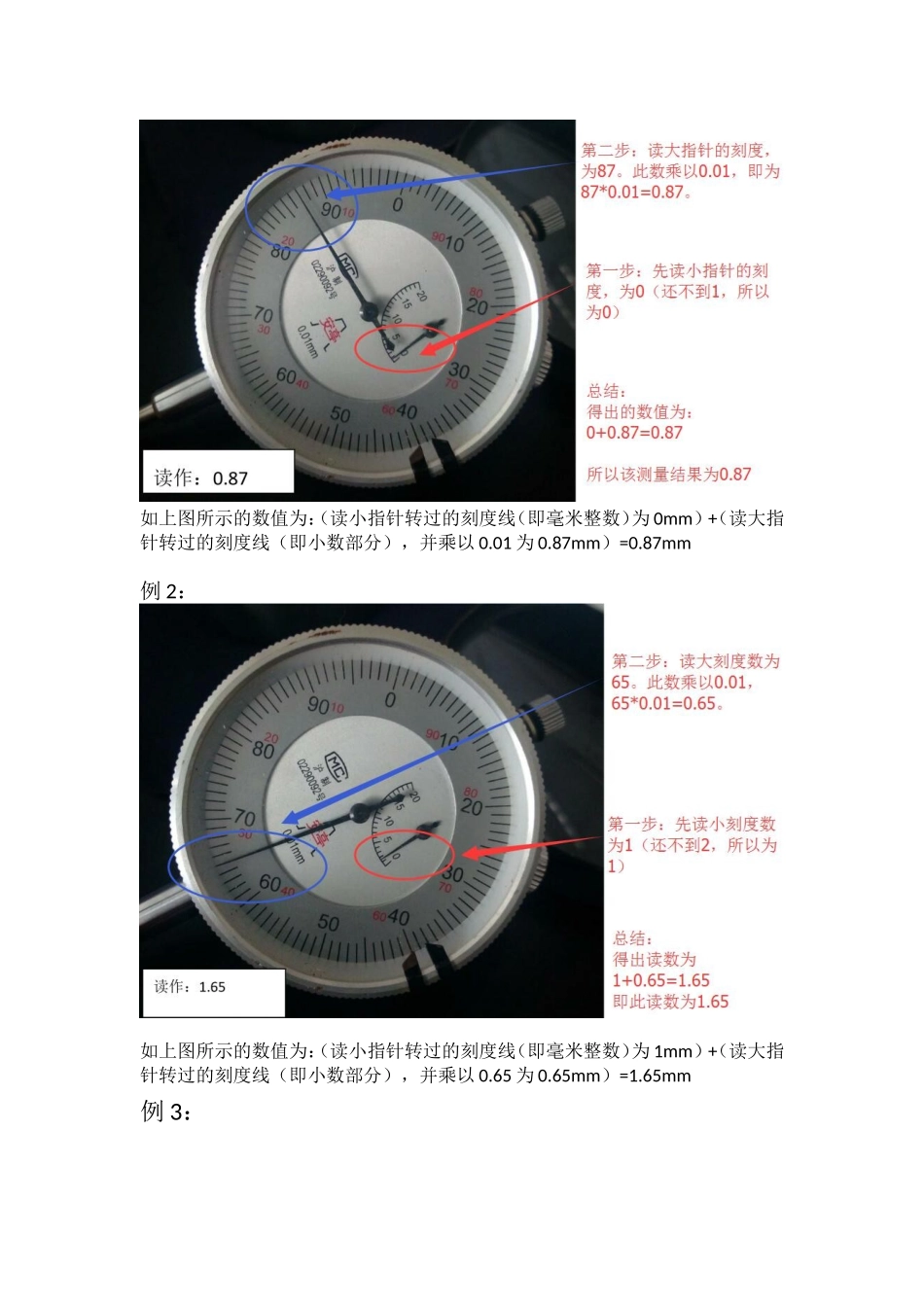

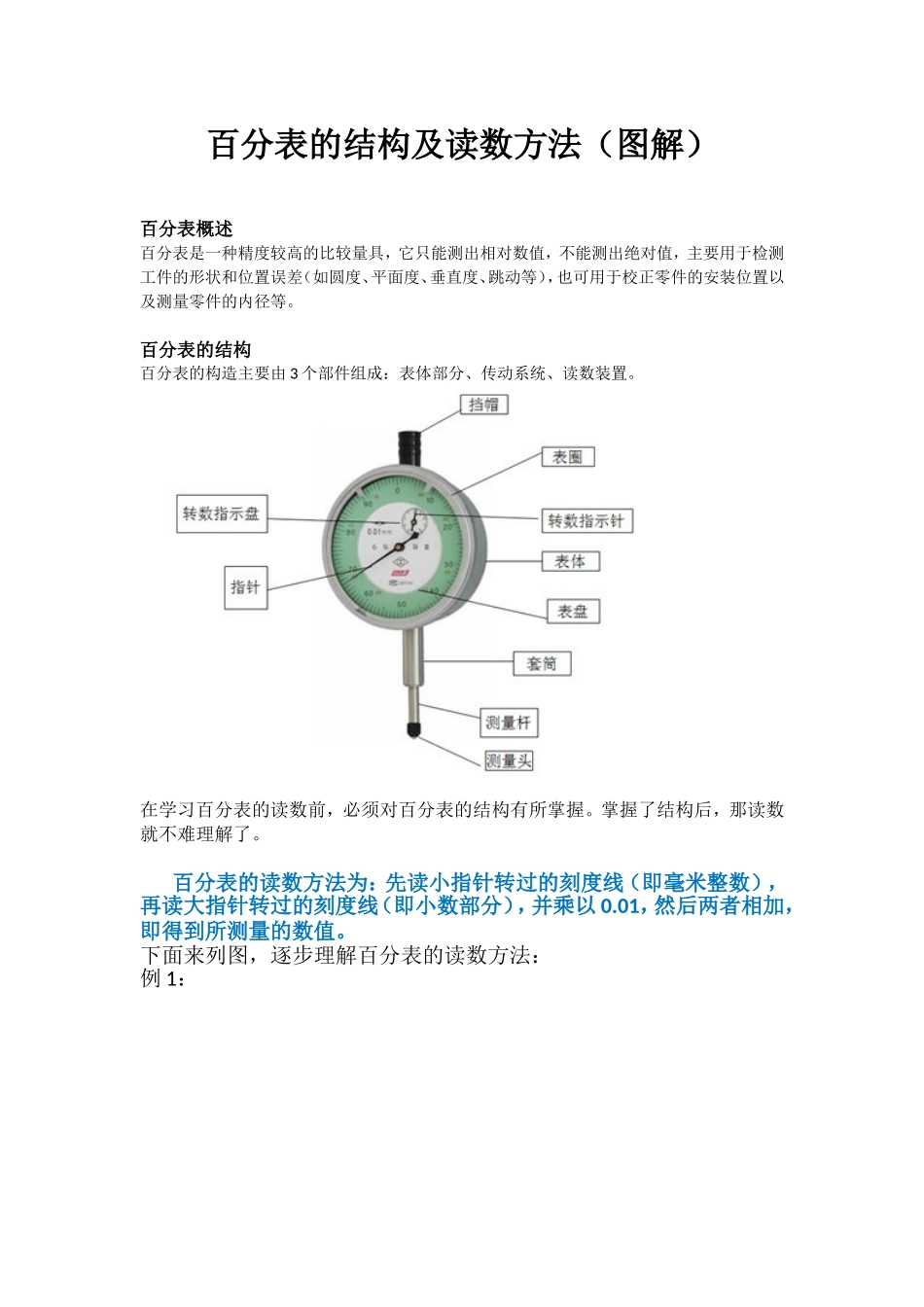

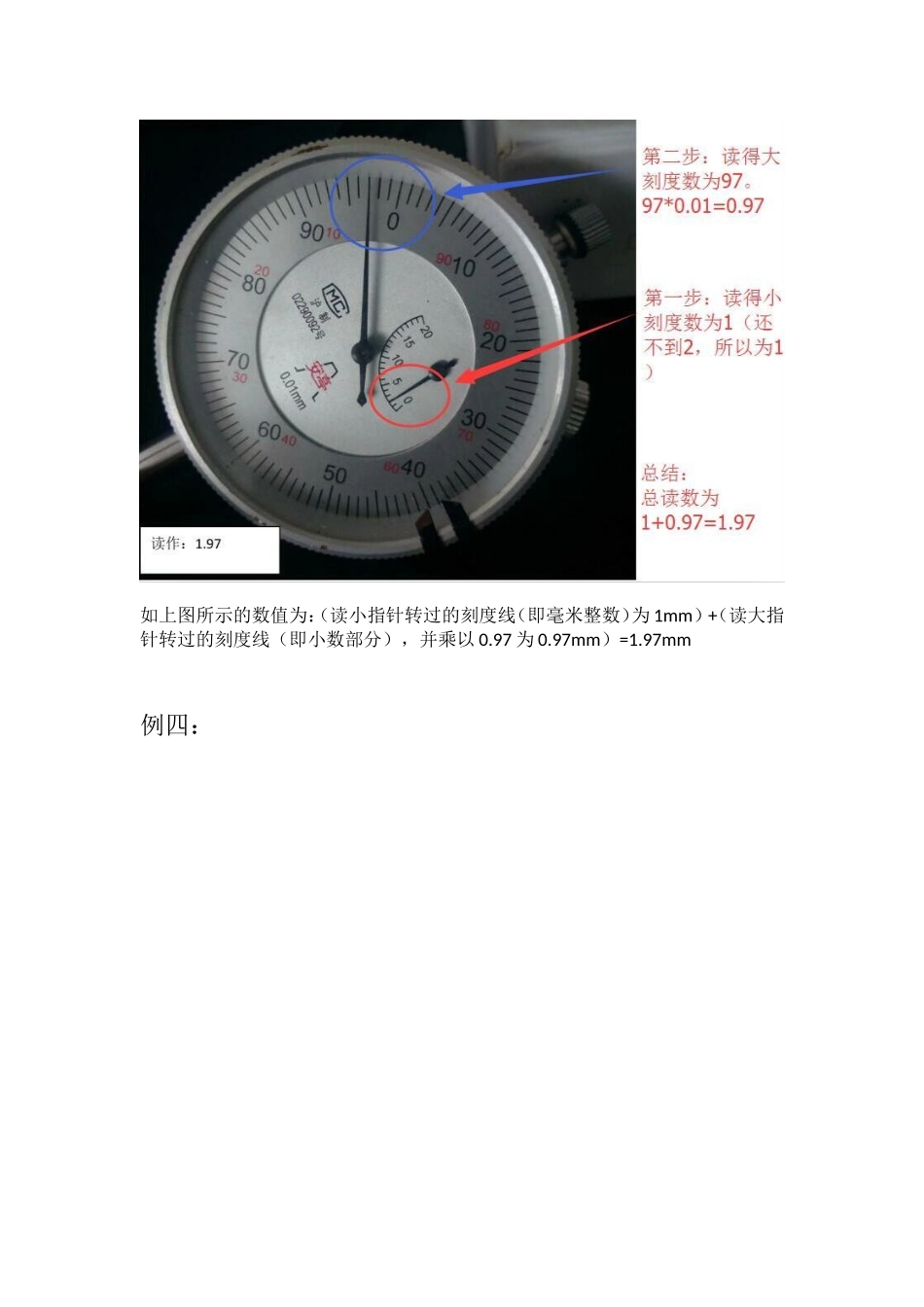

百分表的结构及读数方法（图解）百分表概述百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对值，主要用于检测工件的形状和位置误差（如圆度、平面度、垂直度、跳动等），也可用于校正零件的安装位置以及测量零件的内径等。百分表的结构百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置。在学习百分表的读数前，必须对百分表的结构有所掌握。掌握了结构后，那读数就不难理解了。百分表的读数方法为：先读小指针转过的刻度线（即毫米整数），再读大指针转过的刻度线（即小数部分），并乘以0.01，然后两者相加，即得到所测量的数值。下面来列图，逐步理解百分表的读数方法：例1：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.01为0.87mm）=0.87mm例2：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为1mm）+（读大指针转过的刻度线（即小数部分），并乘以0.65为0.65mm）=1.65mm例3：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为1mm）+（读大指针转过的刻度线（即小数部分），并乘以0.97为0.97mm）=1.97mm例四：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为2mm）+（读大指针转过的刻度线（即小数部分），并乘以0.67为0.67mm）=2.67mm例五：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.35为0.35mm）=0.35mm例6：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.08为0.08mm）=0.08mm例七：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.02为0.02mm）=0.02mm例八：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.07为0.07mm）=0.07mm例九：如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm）+（读大指针转过的刻度线（即小数部分），并乘以0.27为0.27mm）=0.27mm使用百分表的注意事项1）使用前，应检查测量杆活动的灵活性。即轻轻推动测量杆时，测量杆在套筒内的移动要灵活，没有如何轧卡现象，每次手松开后，指针能回到原来的刻度位置。2）使用时，必须把百分表固定在可靠的夹持架上。切不可贪图省事，随便夹在不稳固的地方，否则容易造成测量结果不准确，或摔坏百分表。3）测量时，不要使测量杆的行程超过它的测量范围，不要使表头突然撞到工件上，也不要用百分表测量表面粗糙度或有显著凹凸不平的工作。4）测量平面时，百分表的测量杆要与平面垂直，测量圆柱形工件时，测量杆要与工件的中心线垂直，否则，将使测量杆活动不灵或测量结果不准确。5）为方便读数，在测量前一般都让大指针指到刻度盘的零位。百分表维护与保养1）远离液体,不使冷却液、切削液、水或油与内径表接触。2）在不使用时,要摘下百分表,使表解除其所有负荷,让测量杆处于自由状态。3）成套保存于盒内,避免丢失与混用。以上是对常用量具中的百分表工具的介绍，百分表作为一种精度较高的长度测量工具，其测量精度可达到0.01mm，另外还有一种测量精度比百分表更高的测量仪器，那就是千分表，千分表的测量精度可达到0.001mm,是比百分表精度更高的测量工具。在实际测量应用中，我们可根据工件尺寸测量的要求来决定最终选择哪种工具。
