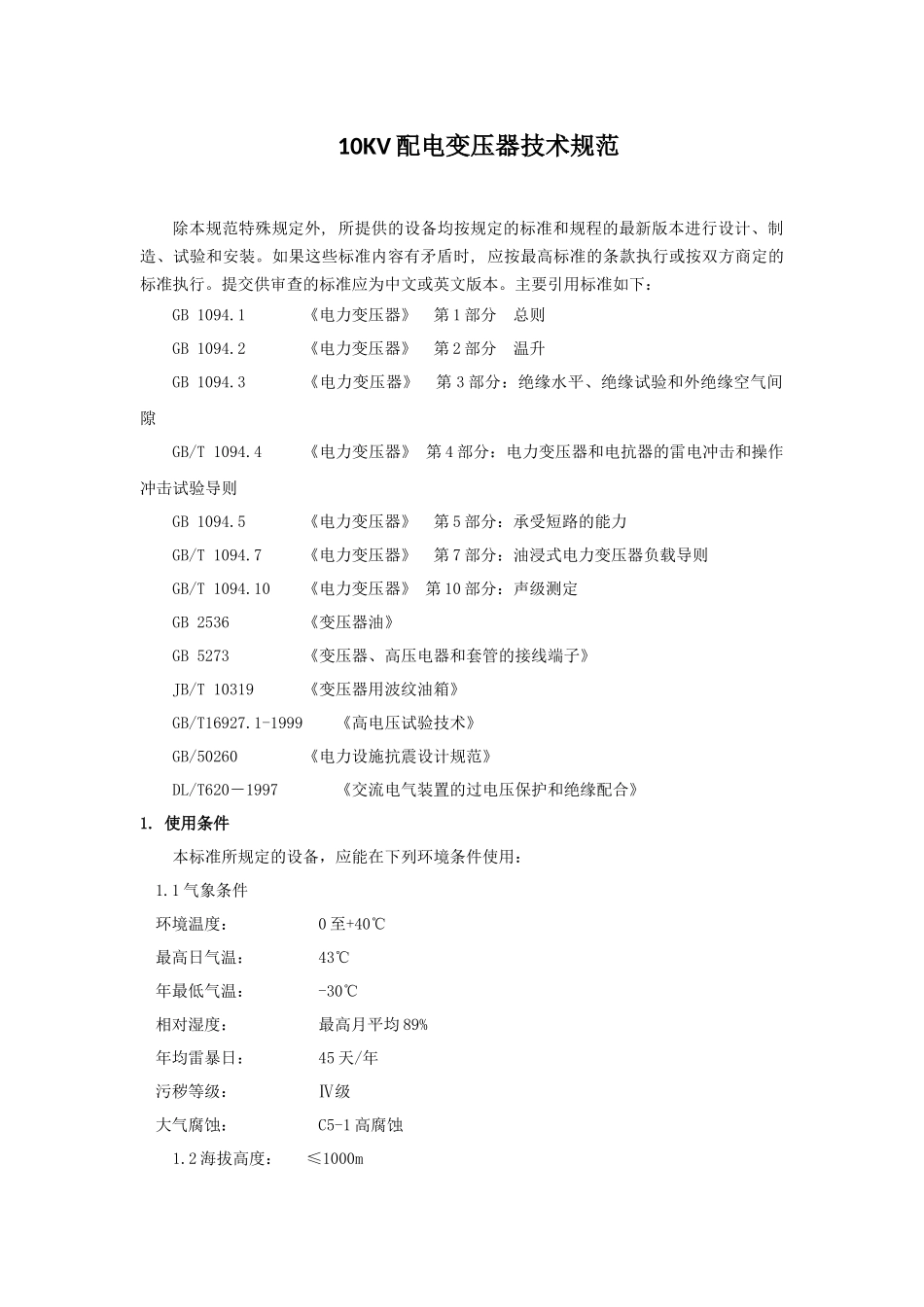

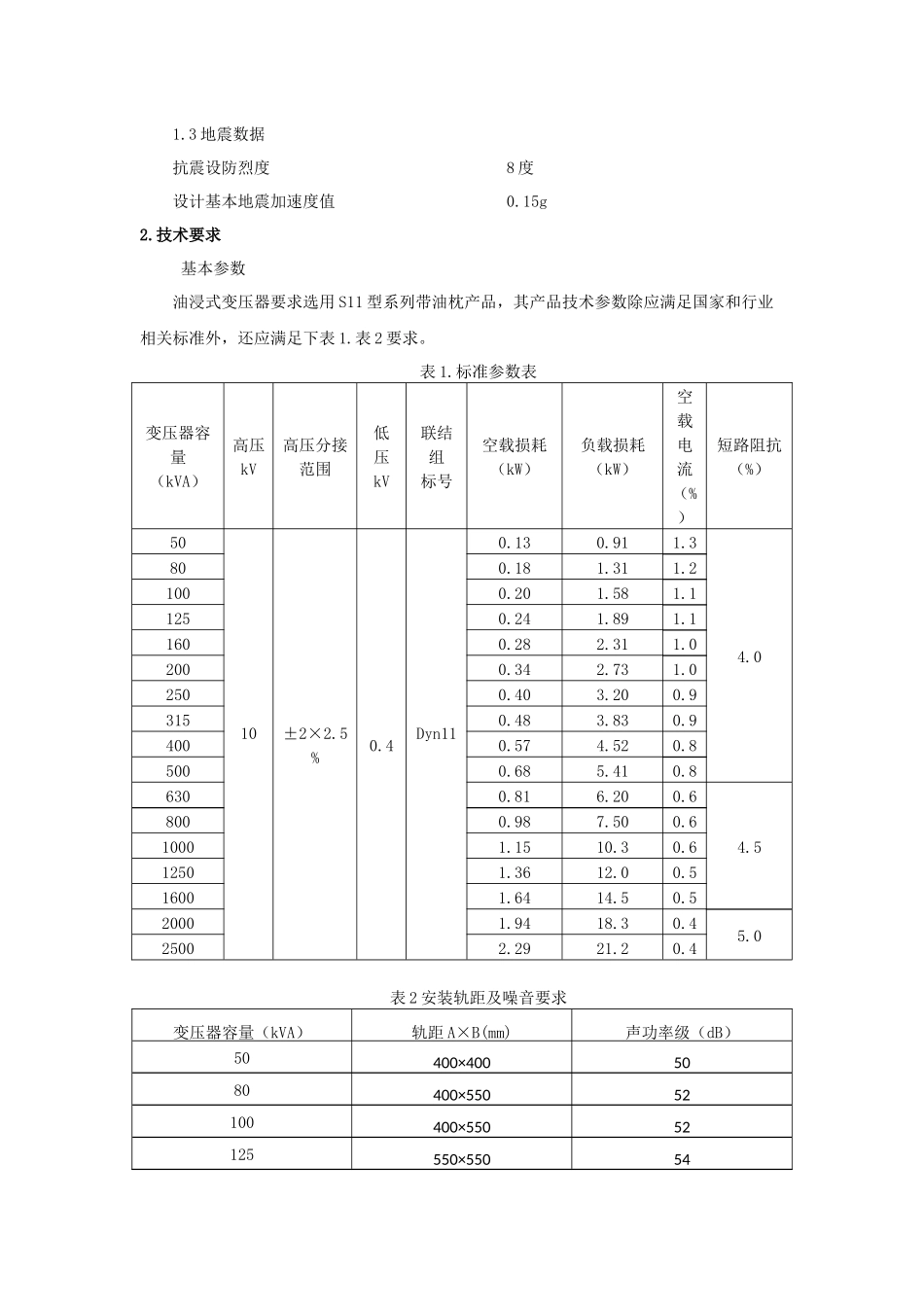

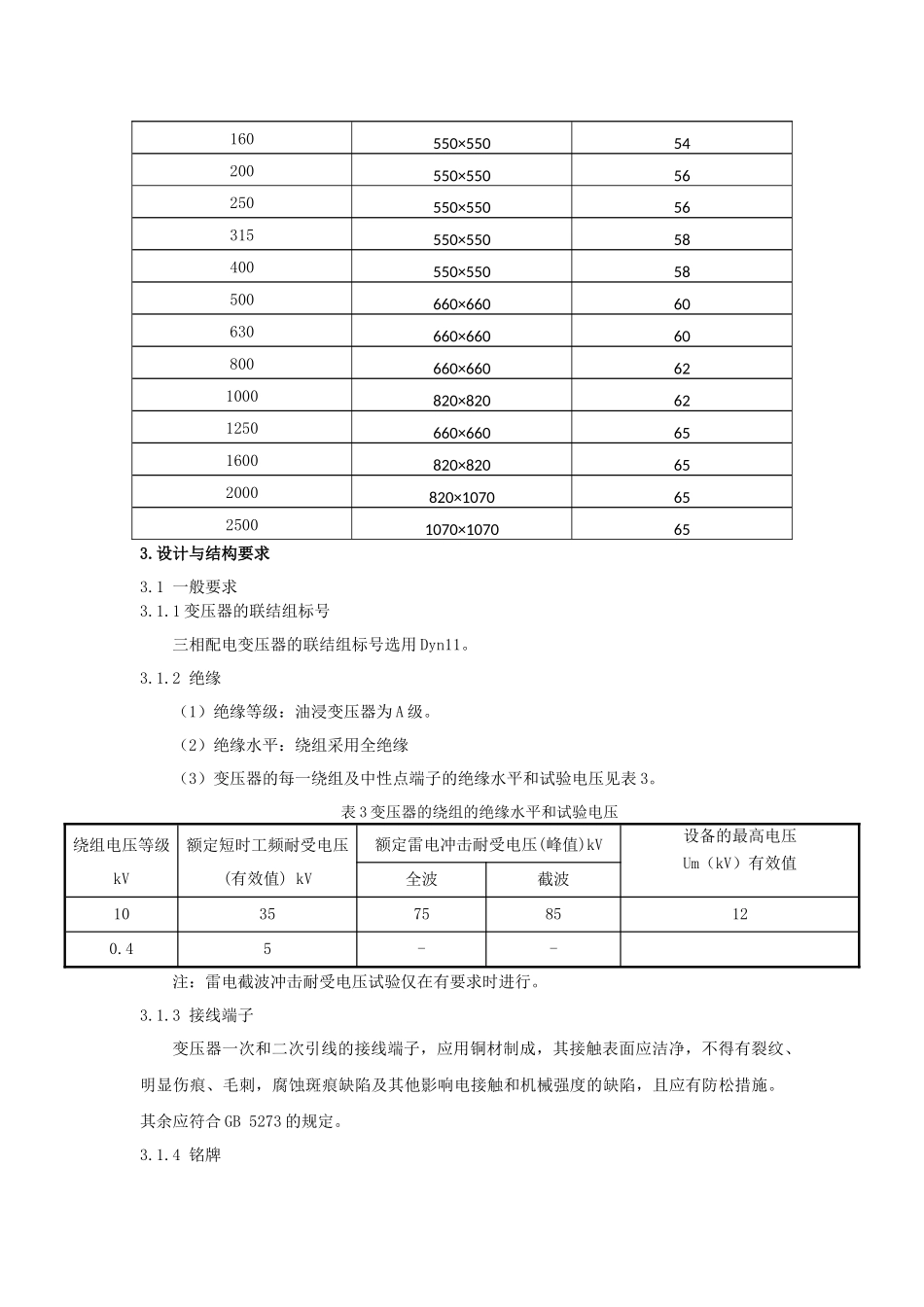

10KV配电变压器技术规范除本规范特殊规定外,所提供的设备均按规定的标准和规程的最新版本进行设计、制造、试验和安装。如果这些标准内容有矛盾时,应按最高标准的条款执行或按双方商定的标准执行。提交供审查的标准应为中文或英文版本。主要引用标准如下：GB1094.1《电力变压器》第1部分总则GB1094.2《电力变压器》第2部分温升GB1094.3《电力变压器》第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB/T1094.4《电力变压器》第4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则GB1094.5《电力变压器》第5部分：承受短路的能力GB/T1094.7《电力变压器》第7部分：油浸式电力变压器负载导则GB/T1094.10《电力变压器》第10部分：声级测定GB2536《变压器油》GB5273《变压器、高压电器和套管的接线端子》JB/T10319《变压器用波纹油箱》GB/T16927.1-1999《高电压试验技术》GB/50260《电力设施抗震设计规范》DL/T620－1997《交流电气装置的过电压保护和绝缘配合》1.使用条件本标准所规定的设备，应能在下列环境条件使用：1.1气象条件环境温度：0至+40℃最高日气温：43℃年最低气温：-30℃相对湿度：最高月平均89%年均雷暴日：45天/年污秽等级：Ⅳ级大气腐蚀：C5-1高腐蚀1.2海拔高度：≤1000m1.3地震数据抗震设防烈度8度设计基本地震加速度值0.15g2.技术要求基本参数油浸式变压器要求选用S11型系列带油枕产品，其产品技术参数除应满足国家和行业相关标准外，还应满足下表1.表2要求。表1.标准参数表变压器容量（kVA）高压kV高压分接范围低压kV联结组标号空载损耗（kW）负载损耗（kW）空载电流（%）短路阻抗（%）5010±2×2.5%0.4Dyn110.130.911.34.0800.181.311.21000.201.581.11250.241.891.11600.282.311.02000.342.731.02500.403.200.93150.483.830.94000.574.520.85000.685.410.86300.816.200.64.58000.987.500.610001.1510.30.612501.3612.00.516001.6414.50.520001.9418.30.45.025002.2921.20.4表2安装轨距及噪音要求变压器容量（kVA）轨距A×B(mm)声功率级（dB）50400×4005080400×55052100400×55052125550×55054160550×55054200550×55056250550×55056315550×55058400550×55058500660×66060630660×66060800660×660621000820×820621250660×660651600820×820652000820×10706525001070×1070653.设计与结构要求3.1一般要求3.1.1变压器的联结组标号三相配电变压器的联结组标号选用Dyn11。3.1.2绝缘（1）绝缘等级：油浸变压器为A级。（2）绝缘水平：绕组采用全绝缘（3）变压器的每一绕组及中性点端子的绝缘水平和试验电压见表3。表3变压器的绕组的绝缘水平和试验电压绕组电压等级kV额定短时工频耐受电压(有效值)kV额定雷电冲击耐受电压(峰值)kV设备的最高电压Um（kV）有效值全波截波10357585120.45--注：雷电截波冲击耐受电压试验仅在有要求时进行。3.1.3接线端子变压器一次和二次引线的接线端子，应用铜材制成，其接触表面应洁净，不得有裂纹、明显伤痕、毛刺，腐蚀斑痕缺陷及其他影响电接触和机械强度的缺陷，且应有防松措施。其余应符合GB5273的规定。3.1.4铭牌固定与变压器及外壳上的铭牌应采用不锈钢材料制作，耐腐蚀，并应固定在明显可见位置，铭牌上所标志的项目内容应清晰且安装牢固。在铭牌上必须标志的项目应符合GB1094.1的规定。3.2油浸式配电变压器技术要求3.2.1温升限值（1）变压器在连续额定容量稳态下（环境温度最高为40°C）的温升限值如下顶层油温升限值（温度计法测量）：油不与大气直接接触的变压器：60K油与大气直接接触的变压器：55K线圈温升限值（电阻法测量）：65K铁心表面温升限值（温度计法测量）：80K油箱及结构表面温升限值(温度计法测量)：80K（2）铁心、绕组外部的电气连接线或油箱中的结构件不超过80K，并保证不使其相邻的部件受到热损坏或使油过度老化。（3）升限值不允许有正偏差。3.2.2损耗空载损耗：按表1要求。负载损耗：按表1要求。3.2.3空载电流按表1要求。3.2.4允许偏差（1）损耗偏差①空载损耗偏差：允许偏差应在15%以内。②负载损耗偏差：允许偏差应在15%以内。③总损耗偏差：允许偏差应在10%以内。（2）短路阻抗偏差：按表1要...
