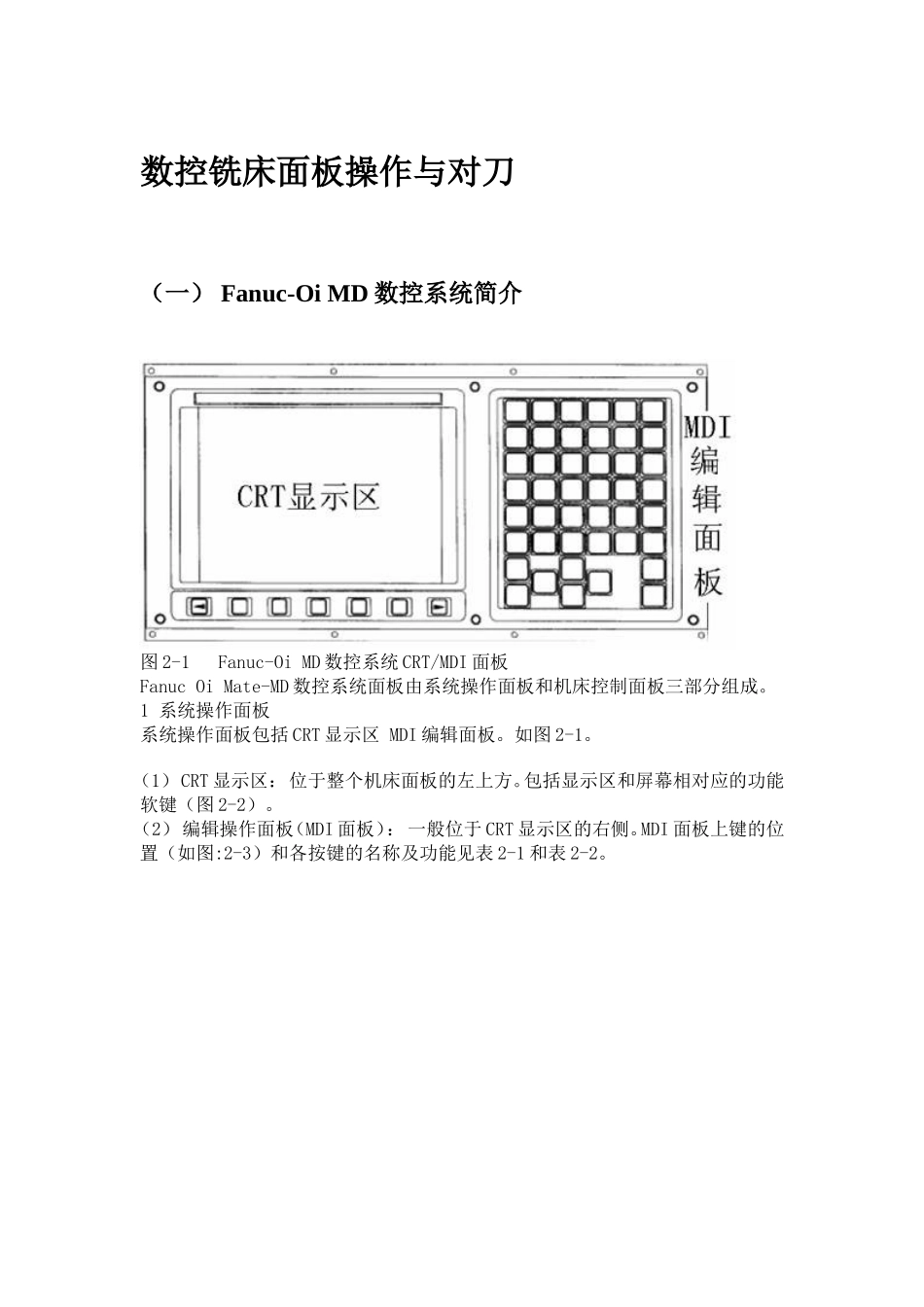

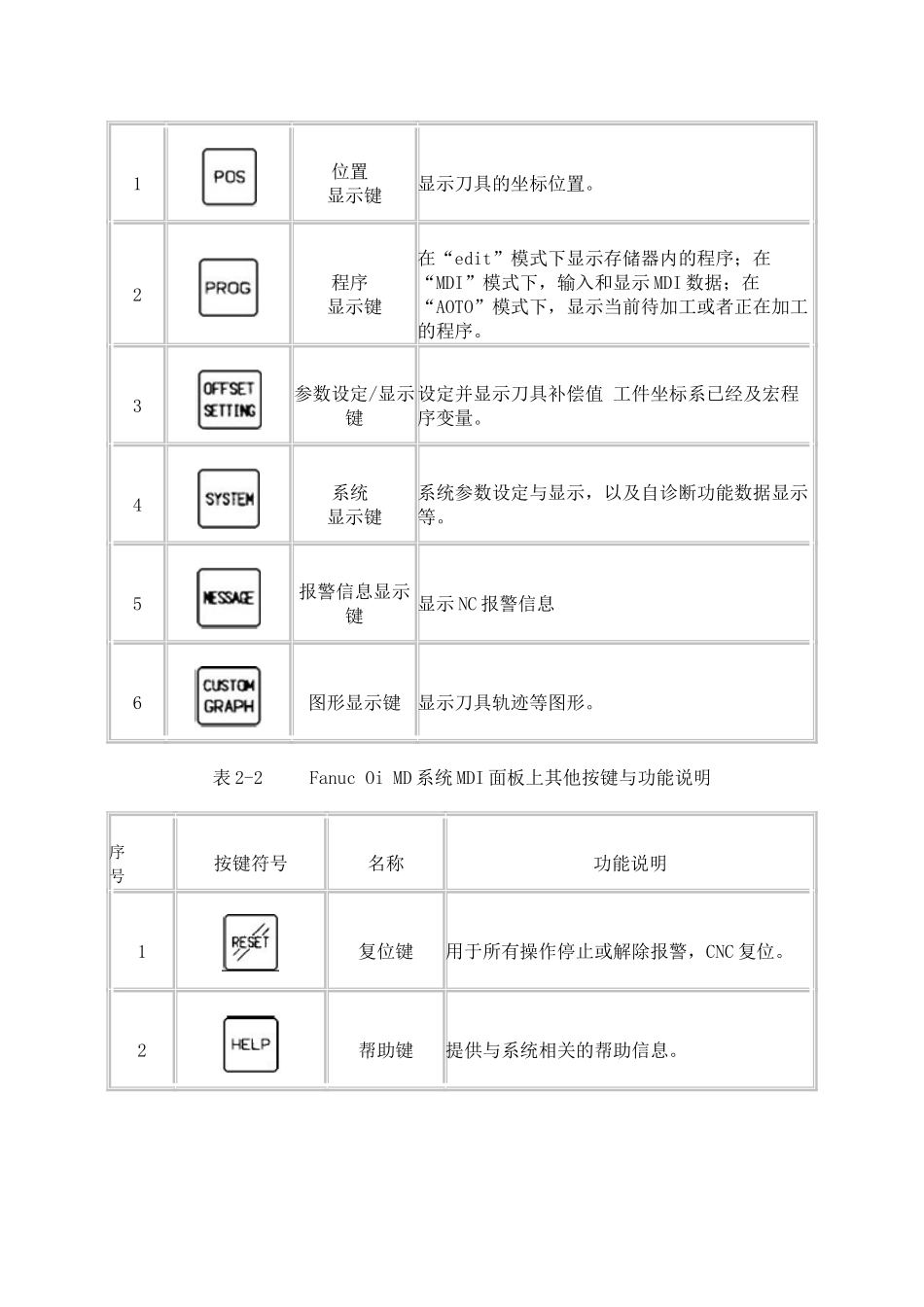

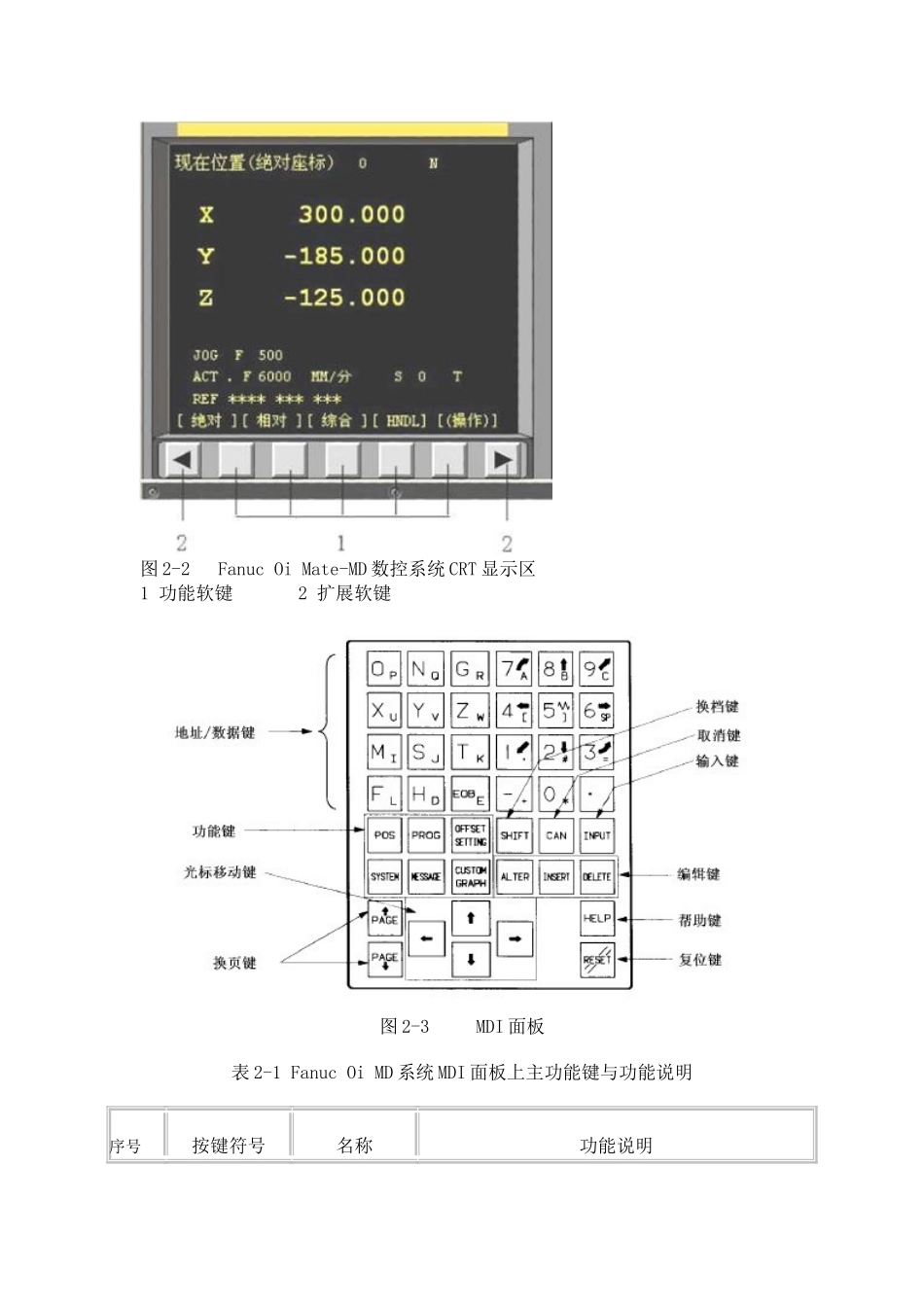

数控铣床面板操作与对刀（一）Fanuc-OiMD数控系统简介图2-1Fanuc-OiMD数控系统CRT/MDI面板FanucOiMate-MD数控系统面板由系统操作面板和机床控制面板三部分组成。1系统操作面板系统操作面板包括CRT显示区MDI编辑面板。如图2-1。（1）CRT显示区：位于整个机床面板的左上方。包括显示区和屏幕相对应的功能软键（图2-2）。（2）编辑操作面板（MDI面板）：一般位于CRT显示区的右侧。MDI面板上键的位置（如图:2-3）和各按键的名称及功能见表2-1和表2-2。图2-2FanucOiMate-MD数控系统CRT显示区1功能软键2扩展软键图2-3MDI面板表2-1FanucOiMD系统MDI面板上主功能键与功能说明序号按键符号名称功能说明1位置显示键显示刀具的坐标位置。2程序显示键在“edit”模式下显示存储器内的程序；在“MDI”模式下，输入和显示MDI数据；在“AOTO”模式下，显示当前待加工或者正在加工的程序。3参数设定/显示键设定并显示刀具补偿值工件坐标系已经及宏程序变量。4系统显示键系统参数设定与显示，以及自诊断功能数据显示等。5报警信息显示键显示NC报警信息6图形显示键显示刀具轨迹等图形。表2-2FanucOiMD系统MDI面板上其他按键与功能说明序号按键符号名称功能说明1复位键用于所有操作停止或解除报警，CNC复位。2帮助键提供与系统相关的帮助信息。3删除键在“Edit”模式下，删除以输入的字及CNC中存在的程序。4输入键加工参数等数值的输入。5取消键清除输入缓冲器中的文字或者符号。6插入键在“Edit”模式下，在光标后输入的字符。7替换键在“Edit”模式下，替换光标所在位置的字符。8上档键用于输入处在上档位置的字符。9光标翻页键向上或者向下翻页10程序编辑键用于NC程序的输入。11光标移动键用于改变光标在程序中的位置。2机床控制面板FanucOiMate-MD数控系统的控制面板通常在CRT显示区的下方（如图：2-3），各按键（旋钮）的名称及功能见表2-3。图2-3FanucOiMate-MD数控系统的控制面板表2-3FanucOiMate-MD数控系统的控制面板各按键及功能序号按键旋钮符号按键旋钮名称功能说明1系统电源开关按下左边绿色键，机床系统电源开；按下右边红色键，机床系统电源关。2急停按键紧急情况下按下此按键，机床停止一切的运动。3循环启动键在MDI或者MEM模式下，按下此键，机床自动执行当前程序。序号按键旋钮符号按键旋钮名称功能说明4循环启动停止键在MDI或者MEM模式下，按下此键，机床暂停程序自动运行，直接再一次按下循环启动键。5进给倍率旋钮以给定的F指令进给时，可在0—150％的范围内修改进给率。JOG方式时，亦可用其改变JOG速率。6机床的工作模式1)DNC：DNC工作方式2)EDIT：编辑方式3)MEM：自动方式4)MDI：手动数据输入方式5)JOG：手动进给方式6)MPG：手轮进给方式7)ZRN：手动返回机床参考零点方式序按键旋钮按键旋功能说明号符号钮名称7轴进给方向键在JOG或者RAPID模式下，按下某一运动轴按键，被选择的轴会以进给倍率的速度移动，松开按键则轴停止移动。8主轴顺时针转按键按下此键，主轴顺时针旋转。9主轴逆时针转按键按下此键，主轴逆时针旋转。10程序跳段开关键在“MEM”模式下，此键ON时（指示灯亮），程序中“/”的程序段被跳过执行：此键“off”时（指示灯灭），完成执行程序中的所有程序段。11Z轴锁定开关键在“MEM”模式下，此键ON时（指示灯亮），机床Z轴被锁定。12选择停止开关键在“MEM”模式下，此键ON时（指示灯亮），程序中的M01有效，此键OFF时（指示灯灭），程序中M01无效。序号按键旋钮符号按键旋钮名称功能说明13空运行开关键在“MEM”模式下，此键ON时（指示灯亮），程序以快速方式运行；此键OFF时（指示灯灭），程序以F所指令的进给速度运行。14单段执行开关键在“MEM”模式下，此键ON时（指示灯亮），每按一次循环启动键，机床执行一段程序后暂停；此键OFF时（指示灯灭），每按一次循环启动键，机床连续执行程序段。15空气冷气开关键按此键可以控制空气冷却的打开或者关闭。16冷却液开关键按此键可以控制冷却液的打开或者关闭。17机床润滑键按一下此键，机床会自动加润滑油。序号按键旋钮符号按键旋钮名称功能说明18机床照明开关键此键ON时，打开机床的照明灯；此键OFF时，关闭机床...
