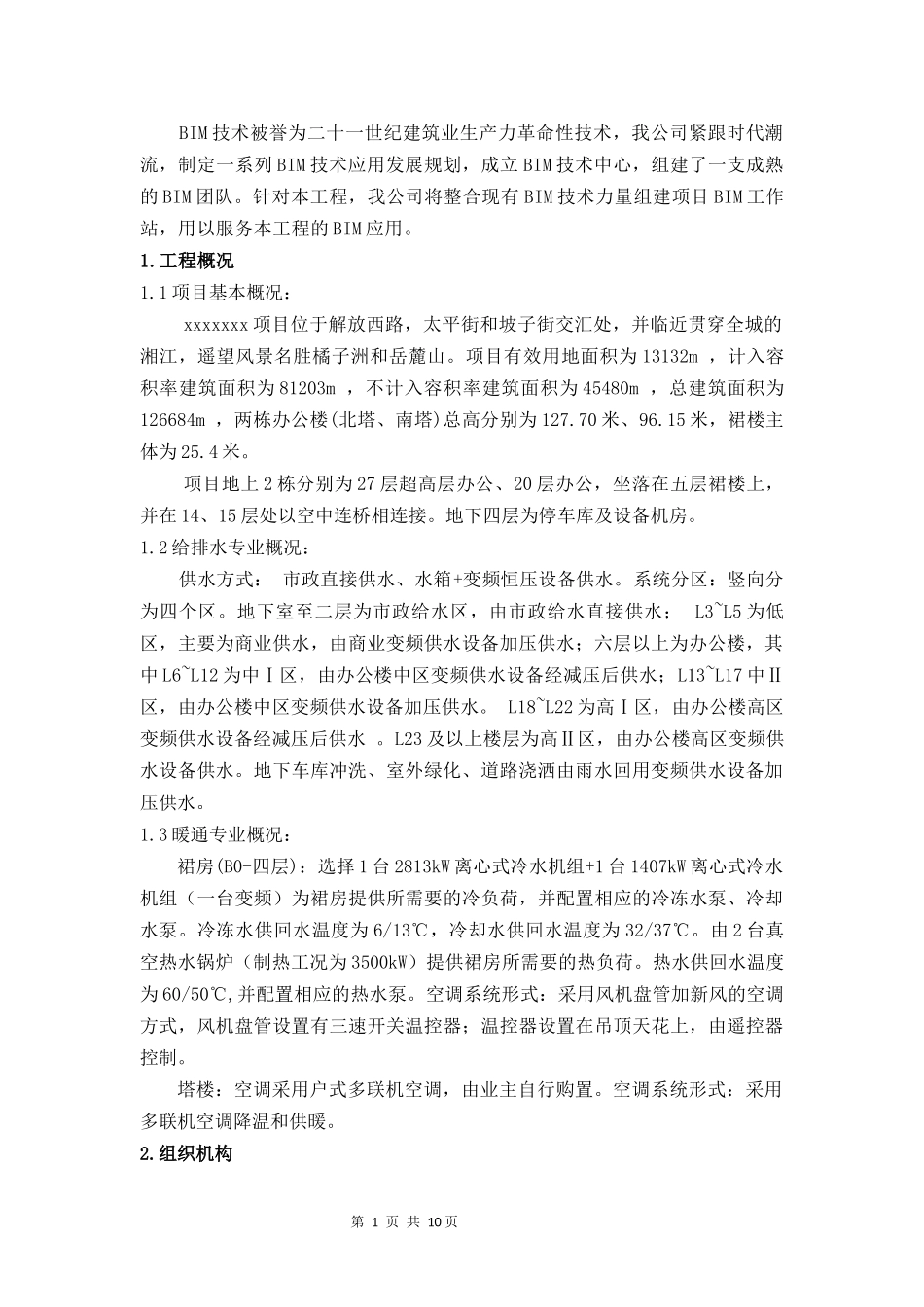

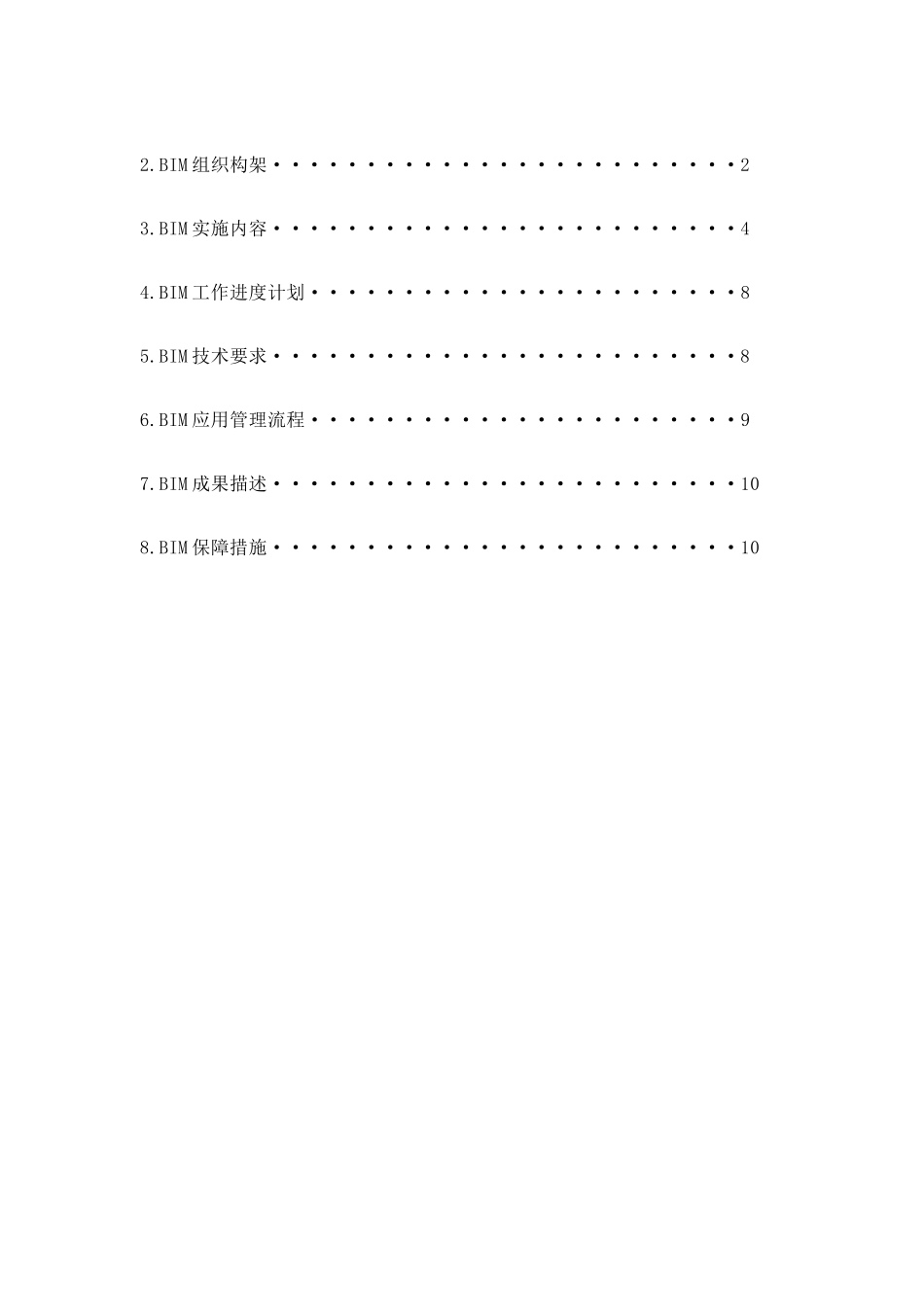

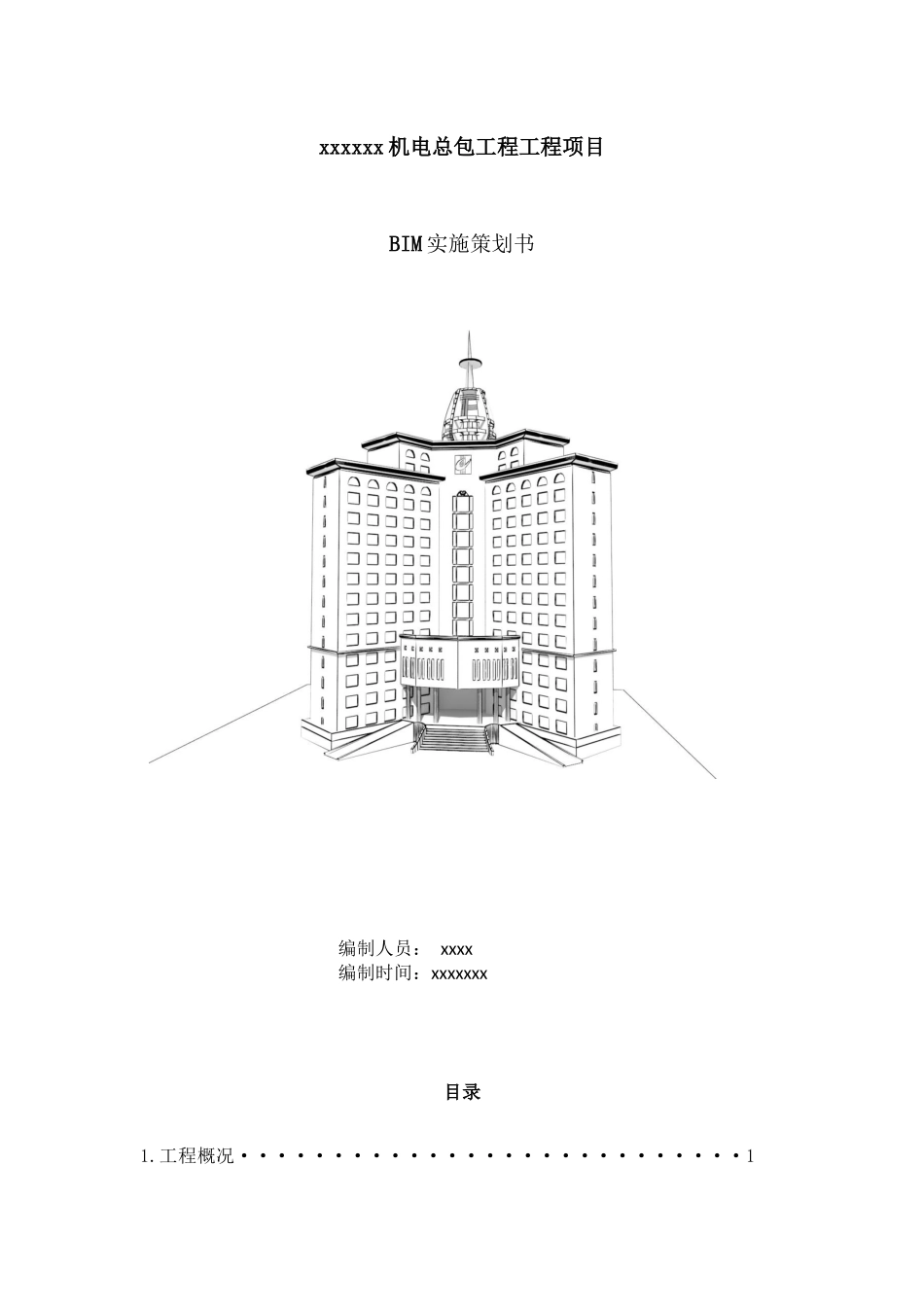

xxxxxx机电总包工程工程项目BIM实施策划书编制人员：xxxx编制时间：xxxxxxx目录1.工程概况···························12.BIM组织构架·························23.BIM实施内容·························44.BIM工作进度计划·······················85.BIM技术要求·························86.BIM应用管理流程·······················97.BIM成果描述·························108.BIM保障措施·························10第1页共10页BIM技术被誉为二十一世纪建筑业生产力革命性技术，我公司紧跟时代潮流，制定一系列BIM技术应用发展规划，成立BIM技术中心，组建了一支成熟的BIM团队。针对本工程，我公司将整合现有BIM技术力量组建项目BIM工作站，用以服务本工程的BIM应用。1.工程概况1.1项目基本概况：xxxxxxx项目位于解放西路，太平街和坡子街交汇处，并临近贯穿全城的湘江，遥望风景名胜橘子洲和岳麓山。项目有效用地面积为13132m，计入容积率建筑面积为81203m，不计入容积率建筑面积为45480m，总建筑面积为126684m，两栋办公楼(北塔、南塔)总高分别为127.70米、96.15米，裙楼主体为25.4米。项目地上2栋分别为27层超高层办公、20层办公，坐落在五层裙楼上，并在14、15层处以空中连桥相连接。地下四层为停车库及设备机房。1.2给排水专业概况：供水方式：市政直接供水、水箱+变频恒压设备供水。系统分区：竖向分为四个区。地下室至二层为市政给水区，由市政给水直接供水；L3~L5为低区，主要为商业供水，由商业变频供水设备加压供水；六层以上为办公楼，其中L6~L12为中Ⅰ区，由办公楼中区变频供水设备经减压后供水；L13~L17中Ⅱ区，由办公楼中区变频供水设备加压供水。L18~L22为高Ⅰ区，由办公楼高区变频供水设备经减压后供水。L23及以上楼层为高Ⅱ区，由办公楼高区变频供水设备供水。地下车库冲洗、室外绿化、道路浇洒由雨水回用变频供水设备加压供水。1.3暖通专业概况：裙房(B0-四层)：选择1台2813kW离心式冷水机组+1台1407kW离心式冷水机组（一台变频）为裙房提供所需要的冷负荷，并配置相应的冷冻水泵、冷却水泵。冷冻水供回水温度为6/13℃，冷却水供回水温度为32/37℃。由2台真空热水锅炉（制热工况为3500kW）提供裙房所需要的热负荷。热水供回水温度为60/50℃,并配置相应的热水泵。空调系统形式：采用风机盘管加新风的空调方式，风机盘管设置有三速开关温控器；温控器设置在吊顶天花上，由遥控器控制。塔楼：空调采用户式多联机空调，由业主自行购置。空调系统形式：采用多联机空调降温和供暖。2.组织机构第2页共10页2.1软件硬件配置如下：根据BIM工作需求配置BIM软件，本工程中以Revit、MagiCAD、Navisworks和广联达软件为主，其他BIM软件为辅，拟投入本项目的软件配置如下：序号软件名称数量备注1Autodesk单机版（含Revit、Navisworks）3套2MagiCADForRevit平台模块（风、水、电模块）1套本项目硬件配置本着满足日常所有需求的前提下，合理安排项目部资源，配置较高的硬件设备，本项目中主要硬件配置如下：部件型号处理器I7-7700k内存金士顿骇客DDR4300032G（2x16)西数硬盘希捷ST2000DM0012TB7200转固态硬盘三星850EVO250G主板技嘉AORUSZ270X-Gaming5显卡丽台quandrok4200电源ANTECVP550P风扇九州风神水元素240显示器（两台）飞利浦（PHILIPS）舒视蓝系列277E7EDSW27英寸2.2人员配置依据本工程需求，在本项目中配置两名BIM工程师并常驻项目，负责本项目BIM日常工作。并拟培养大部分项目技术人员熟练操作以REVIT和广联达等一系列BIM软件，并就项目BIM应用点的实施进行探索及应用研究。2.3组织架构图如下：第3页共10页2.4BIM组织机构及主要职责结合项目实际情况，建立项目BIM工作站，并设置项目BIM工作站总负责人一名，BIM负责人一名，BIM模型负责人一名，组员数名（施工员等兼任）。其中，BIM负责人、BIM模型负责人为公司BIM中心直接委派，除必要的BIM应用外，不...
