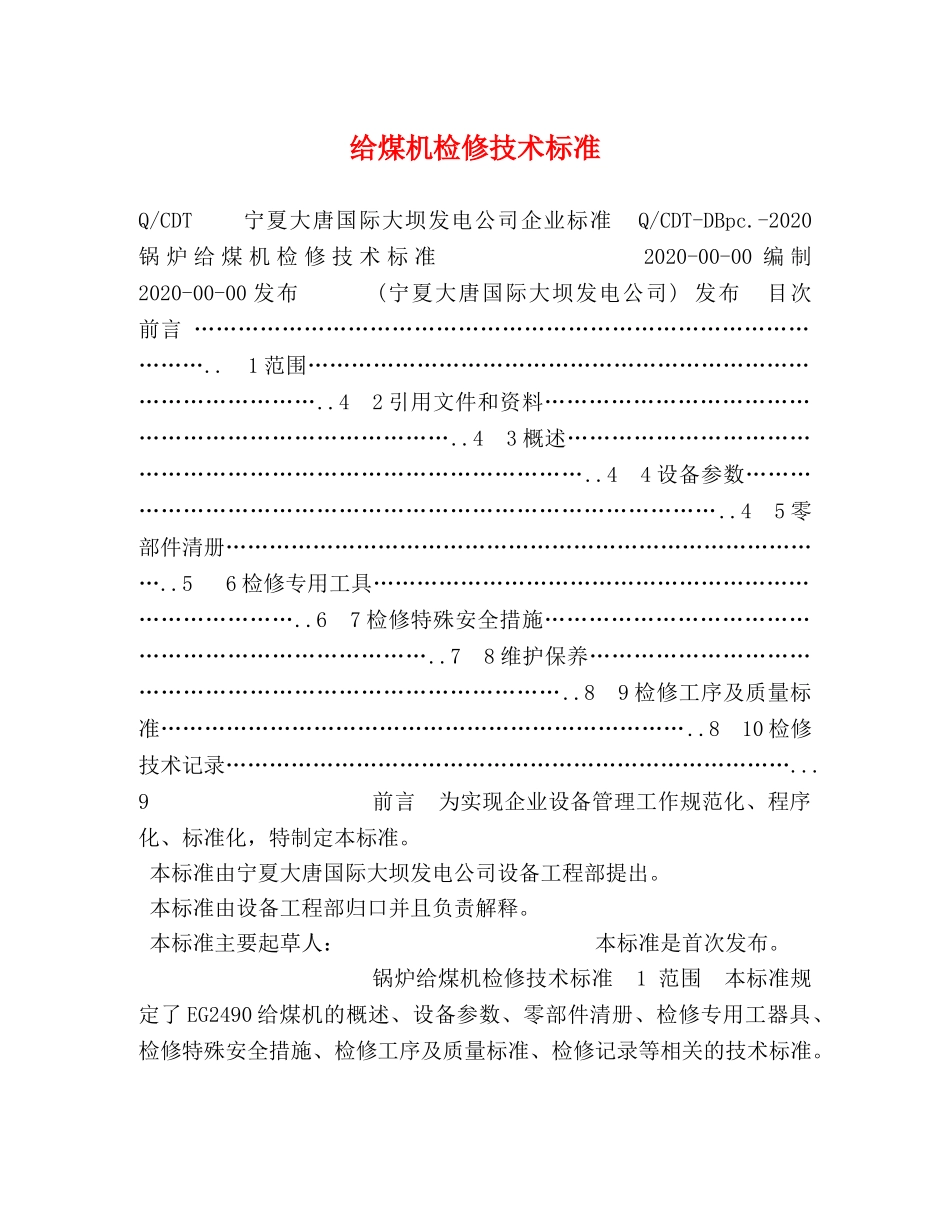

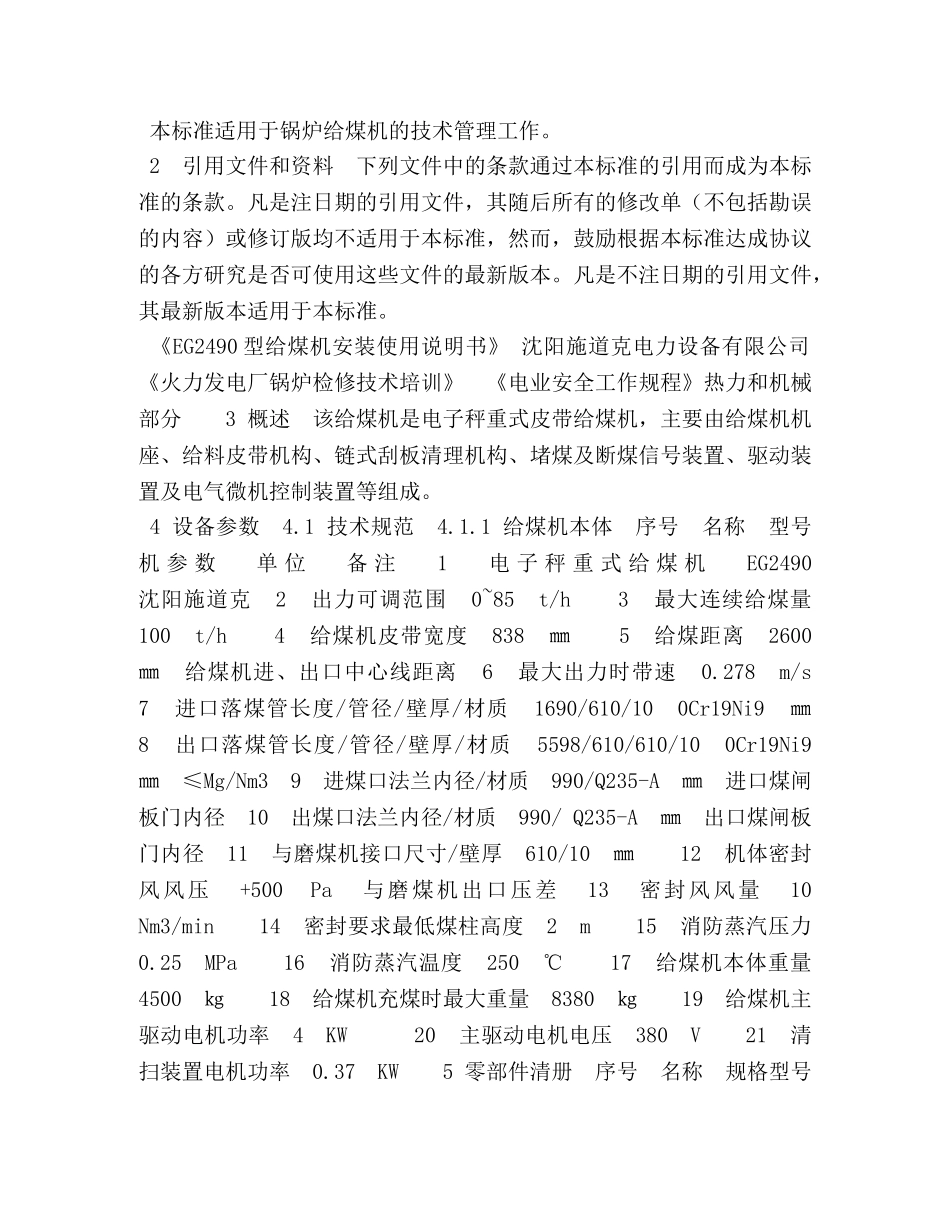

给煤机检修技术标准Q/CDT宁夏大唐国际大坝发电公司企业标准Q/CDT-DBpc.-2020锅炉给煤机检修技术标准2020-00-00编制2020-00-00发布(宁夏大唐国际大坝发电公司)发布目次前言…………………………………………………………………………………..1范围…………………………………………………………………………………..42引用文件和资料……………………………………………………………………..43概述…………………………………………………………………………………..44设备参数……………………………………………………………………………..45零部件清册…………………………………………………………………………..56检修专用工具………………………………………………………………………..67检修特殊安全措施…………………………………………………………………..78维护保养……………………………………………………………………………..89检修工序及质量标准………………………………………………………………..810检修技术记录……………………………………………………………………...9前言为实现企业设备管理工作规范化、程序化、标准化，特制定本标准。本标准由宁夏大唐国际大坝发电公司设备工程部提出。本标准由设备工程部归口并且负责解释。本标准主要起草人：本标准是首次发布。锅炉给煤机检修技术标准1范围本标准规定了EG2490给煤机的概述、设备参数、零部件清册、检修专用工器具、检修特殊安全措施、检修工序及质量标准、检修记录等相关的技术标准。此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。本标准适用于锅炉给煤机的技术管理工作。2引用文件和资料下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。《EG2490型给煤机安装使用说明书》沈阳施道克电力设备有限公司《火力发电厂锅炉检修技术培训》《电业安全工作规程》热力和机械部分3概述该给煤机是电子秤重式皮带给煤机，主要由给煤机机座、给料皮带机构、链式刮板清理机构、堵煤及断煤信号装置、驱动装置及电气微机控制装置等组成。4设备参数4.1技术规范4.1.1给煤机本体序号名称型号机参数单位备注1电子秤重式给煤机EG2490沈阳施道克2出力可调范围0~85t/h3最大连续给煤量100t/h4给煤机皮带宽度838㎜5给煤距离2600㎜给煤机进、出口中心线距离6最大出力时带速0.278m/s7进口落煤管长度/管径/壁厚/材质1690/610/100Cr19Ni9㎜8出口落煤管长度/管径/壁厚/材质5598/610/610/100Cr19Ni9㎜≤Mg/Nm39进煤口法兰内径/材质990/Q235-A㎜进口煤闸板门内径10出煤口法兰内径/材质990/Q235-A㎜出口煤闸板门内径11与磨煤机接口尺寸/壁厚610/10㎜12机体密封风风压+500Pa与磨煤机出口压差13密封风风量10Nm3/min14密封要求最低煤柱高度2m15消防蒸汽压力0.25MPa16消防蒸汽温度250℃17给煤机本体重量4500㎏18给煤机充煤时最大重量8380㎏19给煤机主驱动电机功率4KW20主驱动电机电压380V21清扫装置电机功率0.37KW5零部件清册序号名称规格型号此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。单位数量备注1给煤机输送胶带EG2490条12O型密封圈个3O型密封圈各4驱动端轴承套5非驱动端轴承套6缩紧卡环套7缩紧卡环套8秤重托辊套9托辊套10托辊轴承套11胶带驱动减速机套12清扫装置减速机套13刮板清扫装置链条米14刮板清扫装置链轮套15刮板清扫装置链轮轴承套16秤重拉杆组件套6检修专用工器具序号名称规格单位数量1两用扳手S27-30只22两用扳手S30-36只23活络扳手300㎜把24活络扳手250㎜把25内六角扳手套16梅花扳手套17两用扳手套28辊轮拆卸支座专用套19辊轮提升杆专用套110辊轮接长杆专用套111皮带弧板专用套112游标卡尺250㎜把113手拉葫芦2T条214钢丝扣、卡环若干7检修特殊安全措施7.1解体阶段安全措施7.1.1解体给煤机过程中只能使用手电或行灯...
