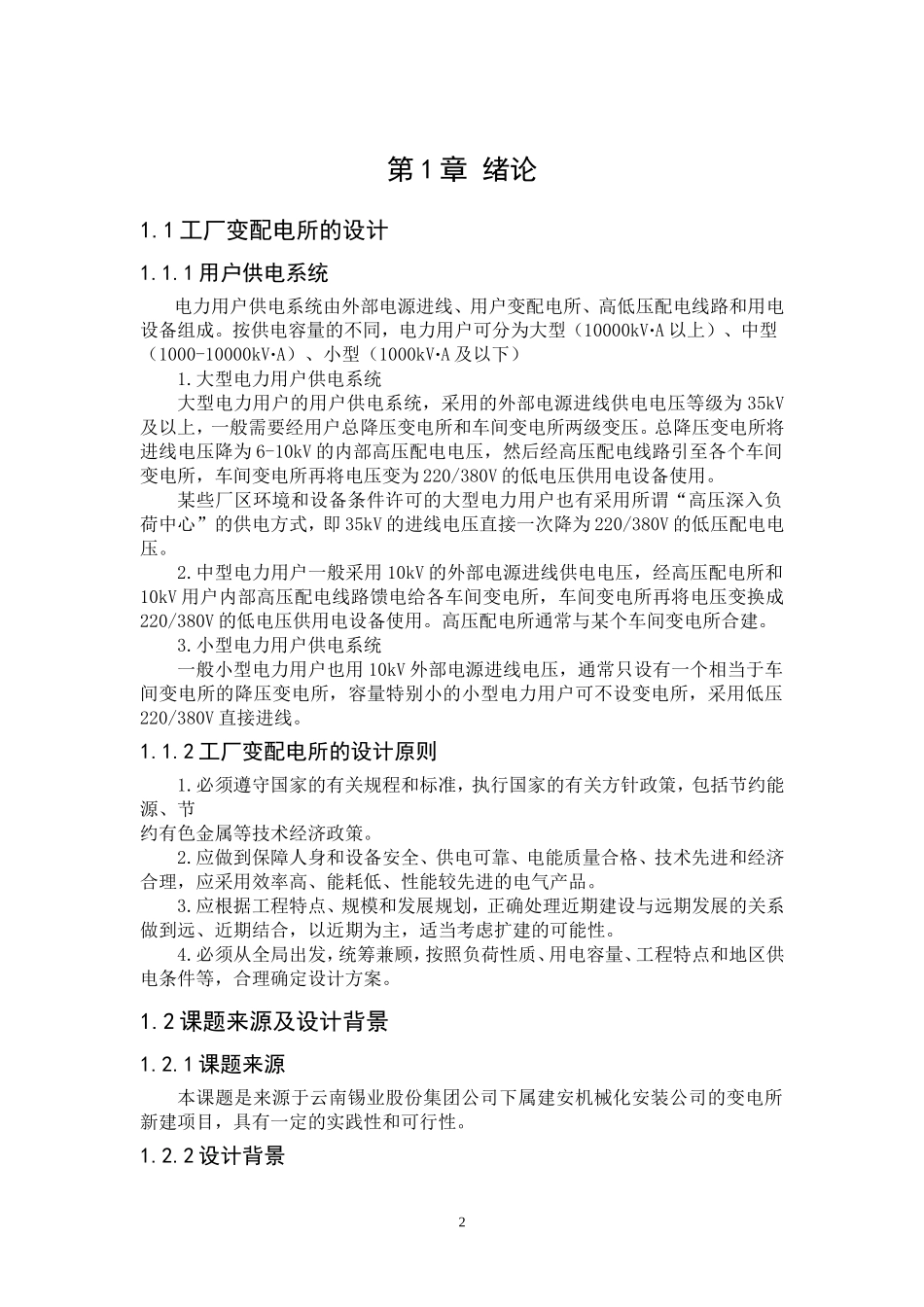

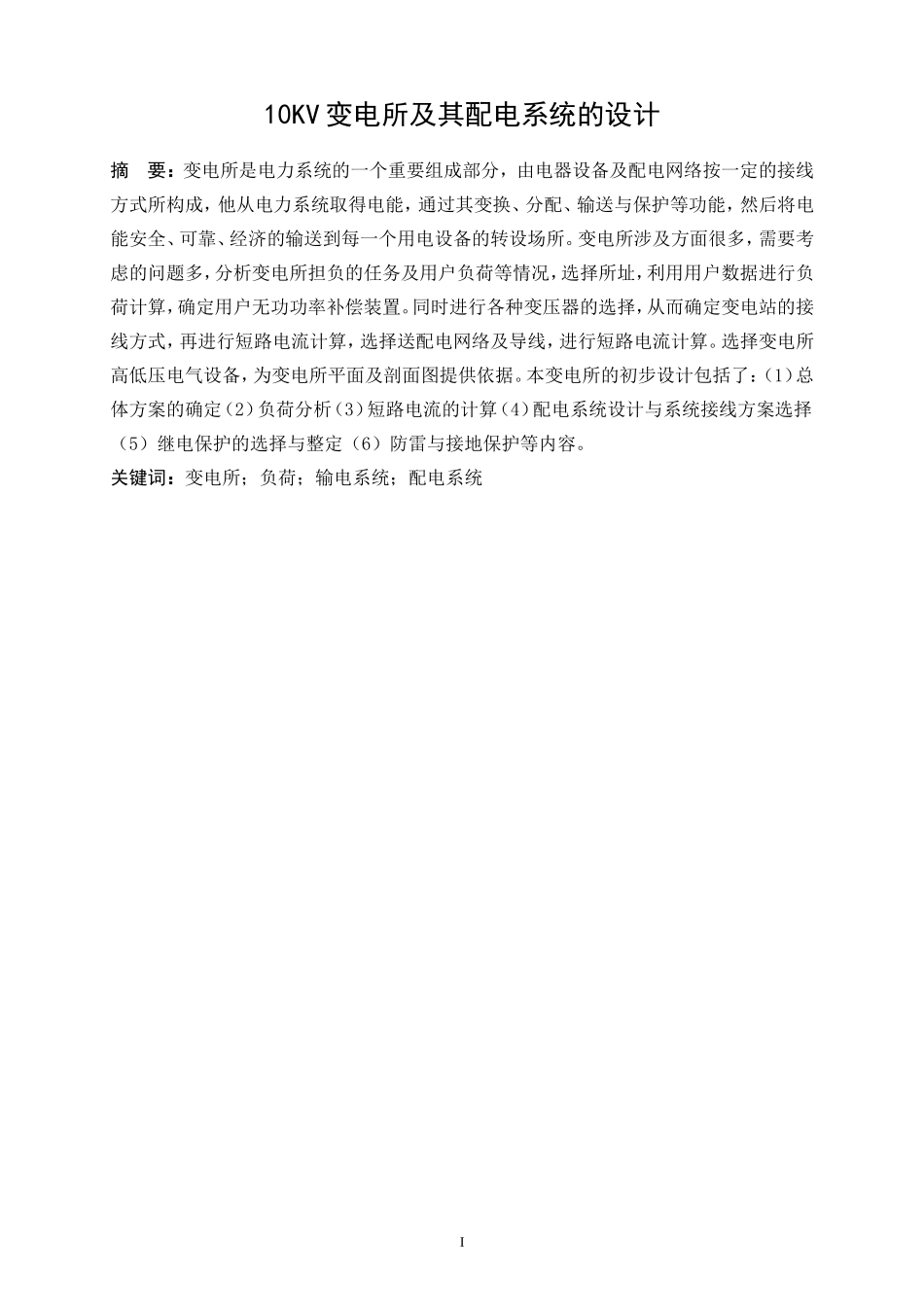

10KV变电所及其配电系统的设计摘要：变电所是电力系统的一个重要组成部分，由电器设备及配电网络按一定的接线方式所构成，他从电力系统取得电能，通过其变换、分配、输送与保护等功能，然后将电能安全、可靠、经济的输送到每一个用电设备的转设场所。变电所涉及方面很多，需要考虑的问题多，分析变电所担负的任务及用户负荷等情况，选择所址，利用用户数据进行负荷计算，确定用户无功功率补偿装置。同时进行各种变压器的选择，从而确定变电站的接线方式，再进行短路电流计算，选择送配电网络及导线，进行短路电流计算。选择变电所高低压电气设备，为变电所平面及剖面图提供依据。本变电所的初步设计包括了：（1）总体方案的确定（2）负荷分析（3）短路电流的计算（4）配电系统设计与系统接线方案选择（5）继电保护的选择与整定（6）防雷与接地保护等内容。关键词：变电所；负荷；输电系统；配电系统I第1章绪论1.1工厂变配电所的设计1.1.1用户供电系统电力用户供电系统由外部电源进线、用户变配电所、高低压配电线路和用电设备组成。按供电容量的不同，电力用户可分为大型（10000kV·A以上）、中型（1000-10000kV·A）、小型（1000kV·A及以下）1.大型电力用户供电系统大型电力用户的用户供电系统，采用的外部电源进线供电电压等级为35kV及以上，一般需要经用户总降压变电所和车间变电所两级变压。总降压变电所将进线电压降为6-10kV的内部高压配电电压，然后经高压配电线路引至各个车间变电所，车间变电所再将电压变为220/380V的低电压供用电设备使用。某些厂区环境和设备条件许可的大型电力用户也有采用所谓“高压深入负荷中心”的供电方式，即35kV的进线电压直接一次降为220/380V的低压配电电压。2.中型电力用户一般采用10kV的外部电源进线供电电压，经高压配电所和10kV用户内部高压配电线路馈电给各车间变电所，车间变电所再将电压变换成220/380V的低电压供用电设备使用。高压配电所通常与某个车间变电所合建。3.小型电力用户供电系统一般小型电力用户也用10kV外部电源进线电压，通常只设有一个相当于车间变电所的降压变电所，容量特别小的小型电力用户可不设变电所，采用低压220/380V直接进线。1.1.2工厂变配电所的设计原则1.必须遵守国家的有关规程和标准，执行国家的有关方针政策，包括节约能源、节约有色金属等技术经济政策。2.应做到保障人身和设备安全、供电可靠、电能质量合格、技术先进和经济合理，应采用效率高、能耗低、性能较先进的电气产品。3.应根据工程特点、规模和发展规划，正确处理近期建设与远期发展的关系做到远、近期结合，以近期为主，适当考虑扩建的可能性。4.必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件等，合理确定设计方案。1.2课题来源及设计背景1.2.1课题来源本课题是来源于云南锡业股份集团公司下属建安机械化安装公司的变电所新建项目，具有一定的实践性和可行性。1.2.2设计背景2本公司现要新建一个10/0.4kV的变配电所，向公司生产区、办公楼、职工住宅区及其生活水泵组供电。原先变电所只能满足两个车间、办公楼和生活区的用电负荷。随着近年来，云锡集团公司的企业内部的调整，下属子公司之间的相互合并等原因，建安机械化安装公司扩充了规模，兼并了原来其他单位的一些用电设备，因此，原先的变电所已经不能满足需要，要在原址旁边新建一座10/0.4kV变配电所，以满足单位改革后用电负荷的要求。鉴于云锡公司用电的特殊性，新建变电所的电源取自3km外云锡公司一专用35kV变电站和3km外市供电公司另一相同容量的35kV变电站。新变电所建成后，能满足现有的生产、生活用电，有效地提高负荷转移能力，进一步提高供电可靠性。第2章变电所负荷计算和无功补偿的计算2.1变电站的负荷计算2.1.1负荷统计全厂的用电设备统计如下表：表2.1用电负荷统计用电设备负荷统计（kW）负荷类别机床设备组433.45三级电焊机设备组129.35三级起重机组113.2三级办公楼30三级住宅区水泵组176二级住宅用电768三级厂区照明29三级2.1.2负荷计算按需要系数法计算各组负荷：3有功功率P=KdΣpei（2.1）无功功率Q=P（2.2）视在功率S=（2.3）上述三个...
