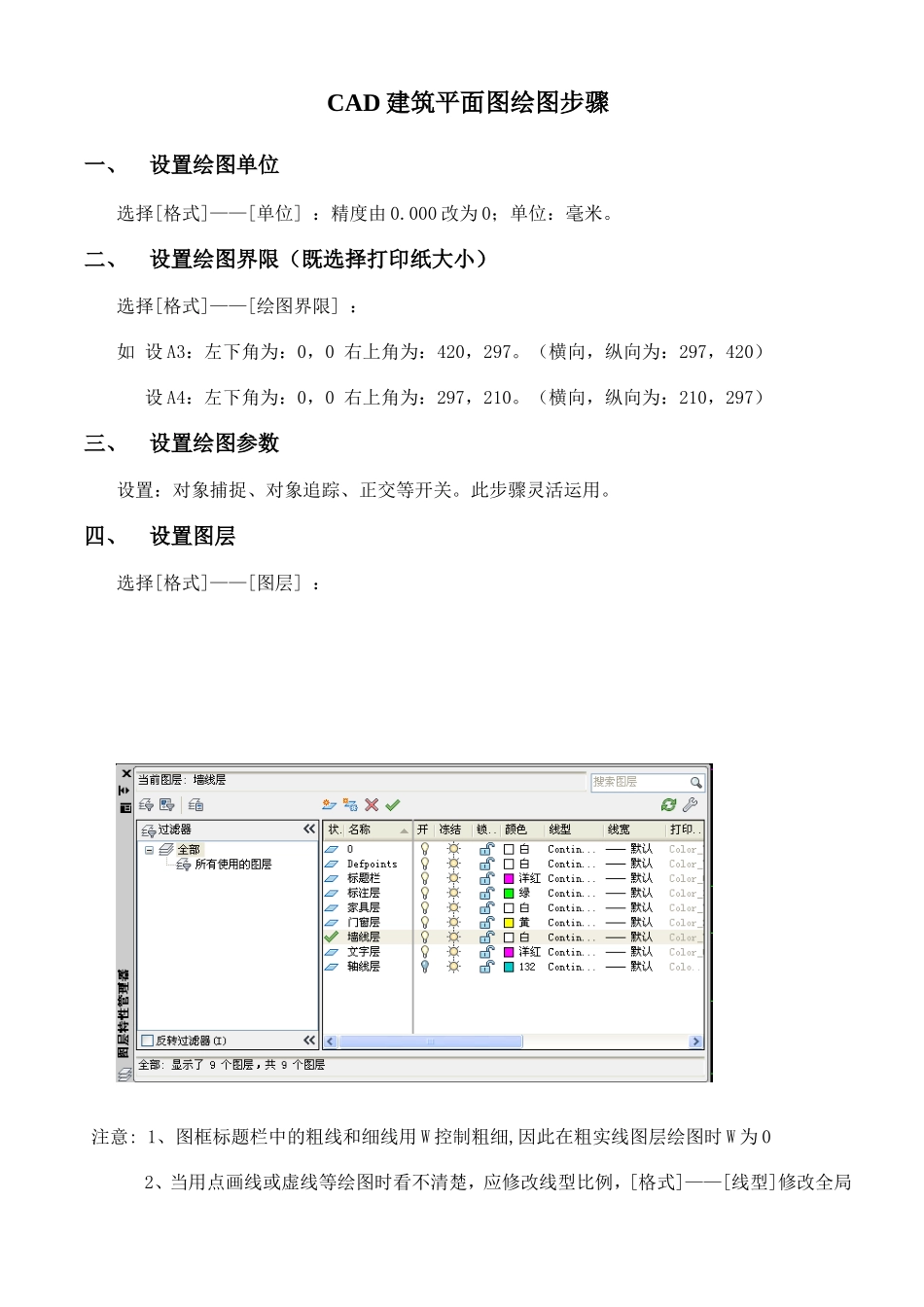

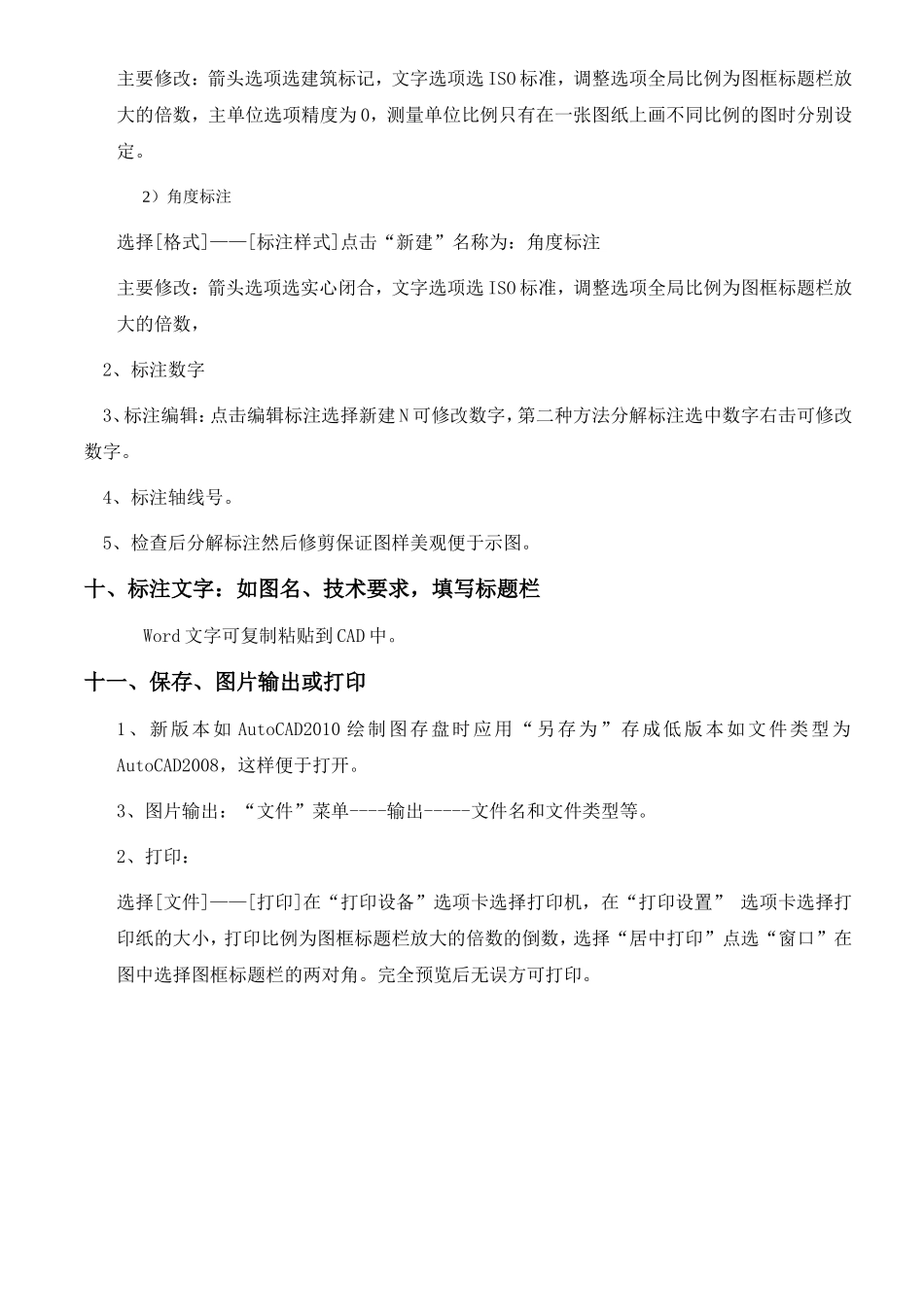

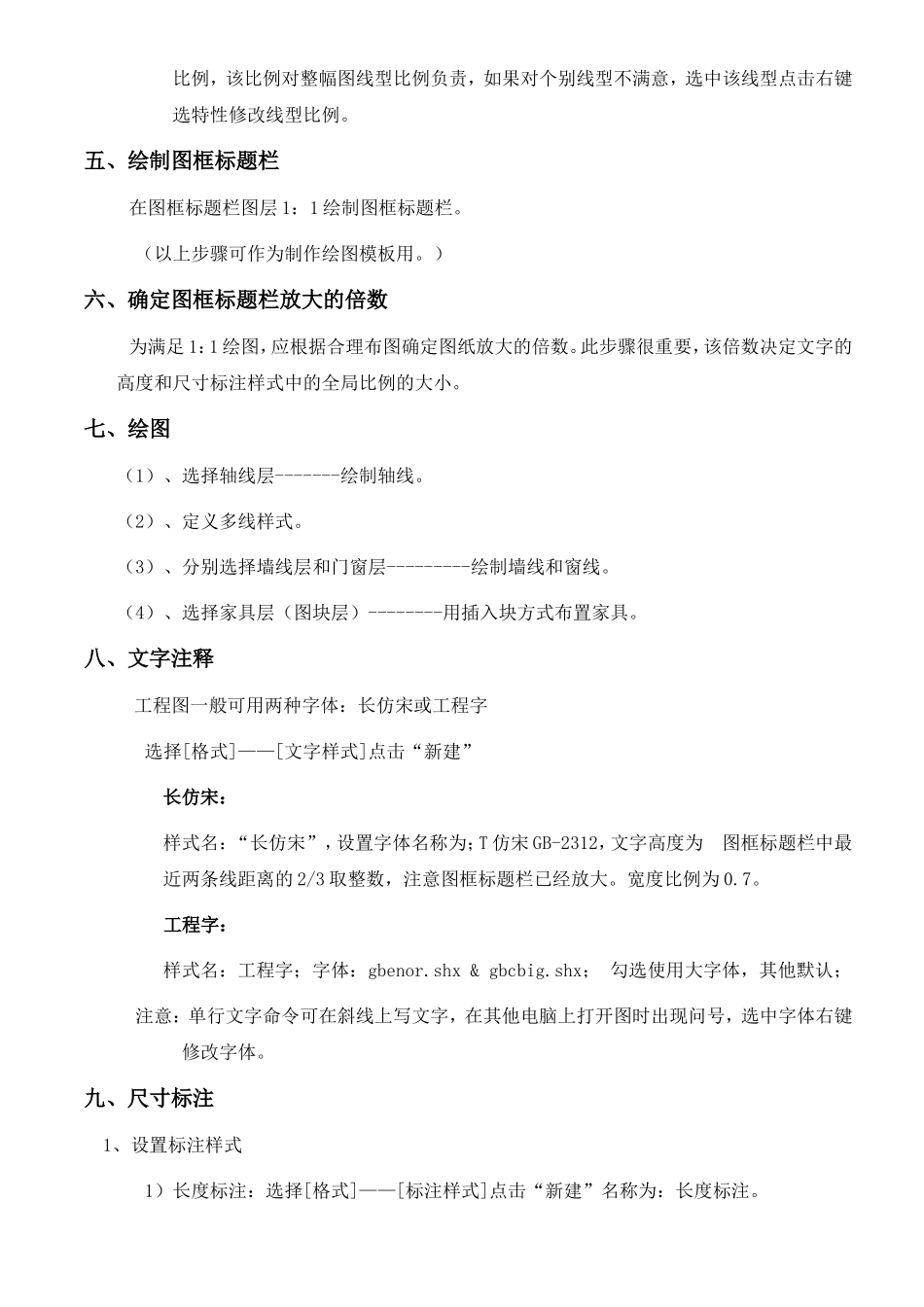

CAD建筑平面图绘图步骤一、设置绘图单位选择[格式]——[单位]：精度由0.000改为0；单位：毫米。二、设置绘图界限（既选择打印纸大小）选择[格式]——[绘图界限]：如设A3：左下角为：0，0右上角为：420，297。（横向，纵向为：297，420）设A4：左下角为：0，0右上角为：297，210。（横向，纵向为：210，297）三、设置绘图参数设置：对象捕捉、对象追踪、正交等开关。此步骤灵活运用。四、设置图层选择[格式]——[图层]：注意:1、图框标题栏中的粗线和细线用W控制粗细,因此在粗实线图层绘图时W为02、当用点画线或虚线等绘图时看不清楚，应修改线型比例，[格式]——[线型]修改全局比例，该比例对整幅图线型比例负责，如果对个别线型不满意，选中该线型点击右键选特性修改线型比例。五、绘制图框标题栏在图框标题栏图层1：1绘制图框标题栏。（以上步骤可作为制作绘图模板用。）六、确定图框标题栏放大的倍数为满足1：1绘图，应根据合理布图确定图纸放大的倍数。此步骤很重要，该倍数决定文字的高度和尺寸标注样式中的全局比例的大小。七、绘图（1）、选择轴线层-------绘制轴线。（2）、定义多线样式。（3）、分别选择墙线层和门窗层---------绘制墙线和窗线。（4）、选择家具层（图块层）--------用插入块方式布置家具。八、文字注释工程图一般可用两种字体：长仿宋或工程字选择[格式]——[文字样式]点击“新建”长仿宋：样式名：“长仿宋”，设置字体名称为；T仿宋GB-2312，文字高度为图框标题栏中最近两条线距离的2/3取整数，注意图框标题栏已经放大。宽度比例为0.7。工程字：样式名：工程字；字体：gbenor.shx&gbcbig.shx；勾选使用大字体，其他默认；注意：单行文字命令可在斜线上写文字，在其他电脑上打开图时出现问号，选中字体右键修改字体。九、尺寸标注1、设置标注样式1）长度标注：选择[格式]——[标注样式]点击“新建”名称为：长度标注。主要修改：箭头选项选建筑标记，文字选项选ISO标准，调整选项全局比例为图框标题栏放大的倍数，主单位选项精度为0，测量单位比例只有在一张图纸上画不同比例的图时分别设定。2）角度标注选择[格式]——[标注样式]点击“新建”名称为：角度标注主要修改：箭头选项选实心闭合，文字选项选ISO标准，调整选项全局比例为图框标题栏放大的倍数，2、标注数字3、标注编辑：点击编辑标注选择新建N可修改数字，第二种方法分解标注选中数字右击可修改数字。4、标注轴线号。5、检查后分解标注然后修剪保证图样美观便于示图。十、标注文字：如图名、技术要求，填写标题栏Word文字可复制粘贴到CAD中。十一、保存、图片输出或打印1、新版本如AutoCAD2010绘制图存盘时应用“另存为”存成低版本如文件类型为AutoCAD2008，这样便于打开。3、图片输出：“文件”菜单----输出-----文件名和文件类型等。2、打印：选择[文件]——[打印]在“打印设备”选项卡选择打印机，在“打印设置”选项卡选择打印纸的大小，打印比例为图框标题栏放大的倍数的倒数，选择“居中打印”点选“窗口”在图中选择图框标题栏的两对角。完全预览后无误方可打印。
