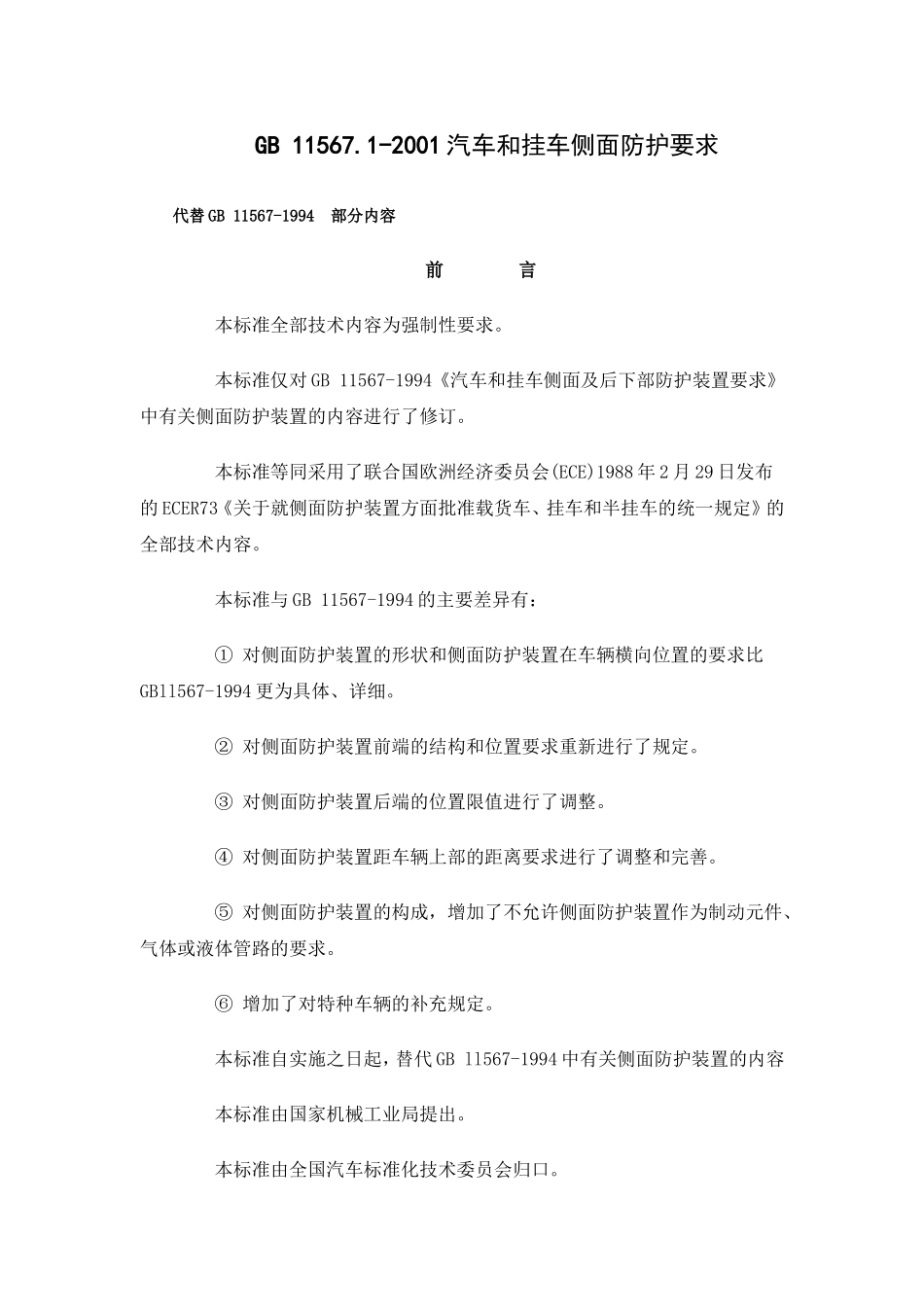

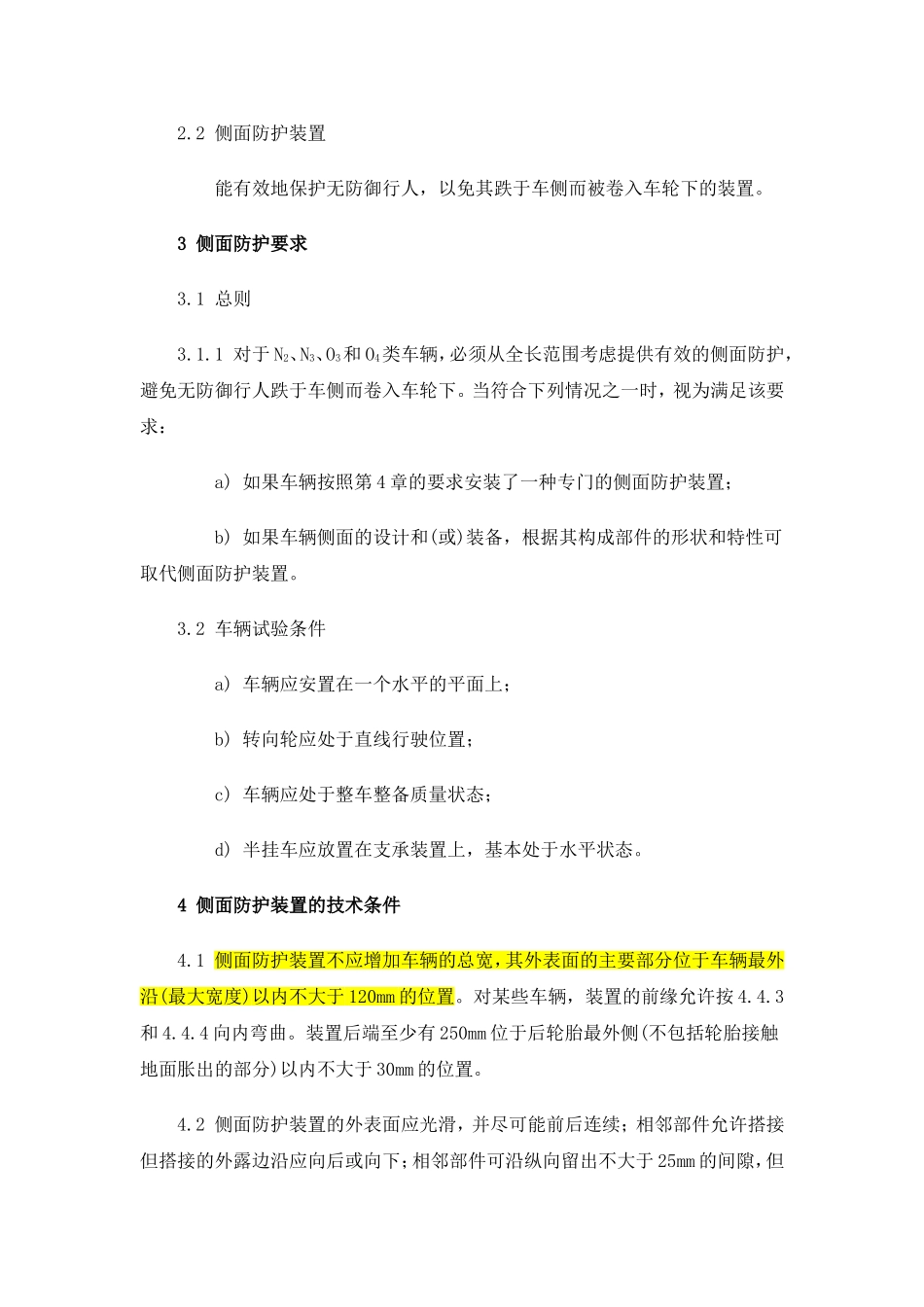

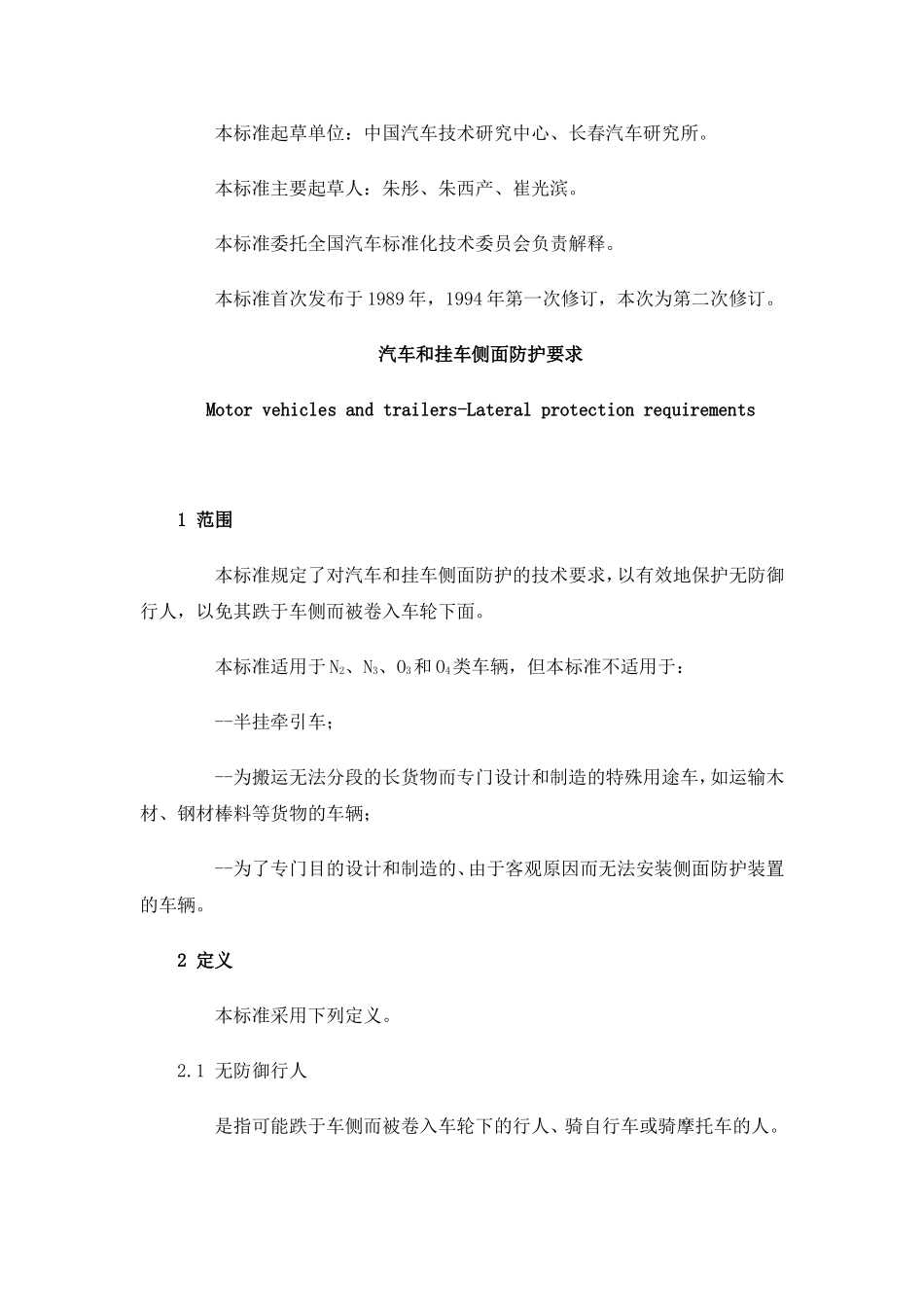

GB11567.1-2001汽车和挂车侧面防护要求代替GB11567-1994部分内容前言本标准全部技术内容为强制性要求。本标准仅对GB11567-1994《汽车和挂车侧面及后下部防护装置要求》中有关侧面防护装置的内容进行了修订。本标准等同采用了联合国欧洲经济委员会(ECE)1988年2月29日发布的ECER73《关于就侧面防护装置方面批准载货车、挂车和半挂车的统一规定》的全部技术内容。本标准与GB11567-1994的主要差异有:①对侧面防护装置的形状和侧面防护装置在车辆横向位置的要求比GBll567-1994更为具体、详细。②对侧面防护装置前端的结构和位置要求重新进行了规定。③对侧面防护装置后端的位置限值进行了调整。④对侧面防护装置距车辆上部的距离要求进行了调整和完善。⑤对侧面防护装置的构成,增加了不允许侧面防护装置作为制动元件、气体或液体管路的要求。⑥增加了对特种车辆的补充规定。本标准自实施之日起,替代GBll567-1994中有关侧面防护装置的内容本标准由国家机械工业局提出。本标准由全国汽车标准化技术委员会归口。本标准起草单位:中国汽车技术研究中心、长春汽车研究所。本标准主要起草人:朱彤、朱西产、崔光滨。本标准委托全国汽车标准化技术委员会负责解释。本标准首次发布于1989年,1994年第一次修订,本次为第二次修订。汽车和挂车侧面防护要求Motorvehiclesandtrailers-Lateralprotectionrequirements1范围本标准规定了对汽车和挂车侧面防护的技术要求,以有效地保护无防御行人,以免其跌于车侧而被卷入车轮下面。本标准适用于N2、N3、O3和O4类车辆,但本标准不适用于:--半挂牵引车;--为搬运无法分段的长货物而专门设计和制造的特殊用途车,如运输木材、钢材棒料等货物的车辆;--为了专门目的设计和制造的、由于客观原因而无法安装侧面防护装置的车辆。2定义本标准采用下列定义。2.1无防御行人是指可能跌于车侧而被卷入车轮下的行人、骑自行车或骑摩托车的人。2.2侧面防护装置能有效地保护无防御行人,以免其跌于车侧而被卷入车轮下的装置。3侧面防护要求3.1总则3.1.1对于N2、N3、O3和O4类车辆,必须从全长范围考虑提供有效的侧面防护,避免无防御行人跌于车侧而卷入车轮下。当符合下列情况之一时,视为满足该要求:a)如果车辆按照第4章的要求安装了一种专门的侧面防护装置;b)如果车辆侧面的设计和(或)装备,根据其构成部件的形状和特性可取代侧面防护装置。3.2车辆试验条件a)车辆应安置在一个水平的平面上;b)转向轮应处于直线行驶位置;c)车辆应处于整车整备质量状态;d)半挂车应放置在支承装置上,基本处于水平状态。4侧面防护装置的技术条件4.1侧面防护装置不应增加车辆的总宽,其外表面的主要部分位于车辆最外沿(最大宽度)以内不大于120mm的位置。对某些车辆,装置的前缘允许按4.4.3和4.4.4向内弯曲。装置后端至少有250mm位于后轮胎最外侧(不包括轮胎接触地面胀出的部分)以内不大于30mm的位置。4.2侧面防护装置的外表面应光滑,并尽可能前后连续;相邻部件允许搭接但搭接的外露边沿应向后或向下;相邻部件可沿纵向留出不大于25mm的间隙,但后部不能超出前部的外侧。螺栓和铆钉的圆头允许凸出外表面不超过10mm,其他零件只要其光滑并倒圆,也可凸出外表面不超过10mm。所有外露的棱边和转角皆应倒圆,且半径不小于2.5mm。4.3侧面防护装置可以是一个连续平面,或由一根或多根横杆构成,或者是平面与横杆的组合体;当采用横杆结构时,横杆间距不大于300mm,且截面高度:a)N2和O3类车辆不小于50mm;b)N3和O4类车辆不小于100mm。平面和横杆的组合结构应形成一个实际连续的侧面防护装置,应满足4.2的规定。4.4侧面防护装置的前缘的构造应满足的要求4.4.1位置4.4.1.1对于N2和N3类汽车:前缘应处在最靠近它的轮胎周向切面之后300mm的范围之内,该切面是与车辆纵向平面垂直的铅垂面;4.4.1.2对于全挂车:前缘应处在4.4.1.1.所述平面之后500mm范围之内;4.4.1.3对于半挂车,若安装有支腿,则前缘位于支腿的中心横截面之后不大于250mm处。但是在任何情况下前缘到转向中心销位于最后位置时的中心横截面之间的距离不能超过2.7m。4.4.2当侧面防护装置的前缘位于开阔空间时,侧面防护装置的...
