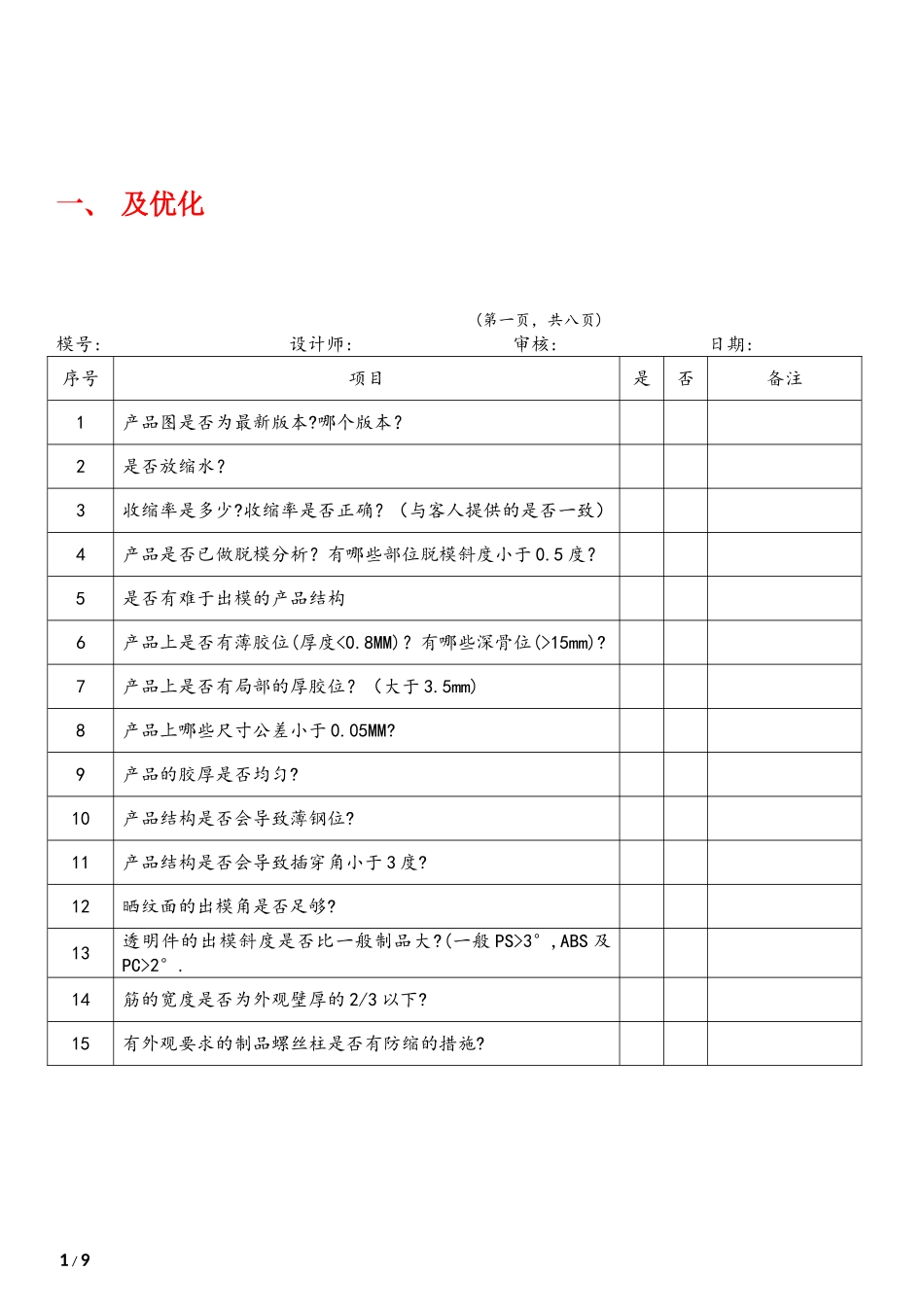

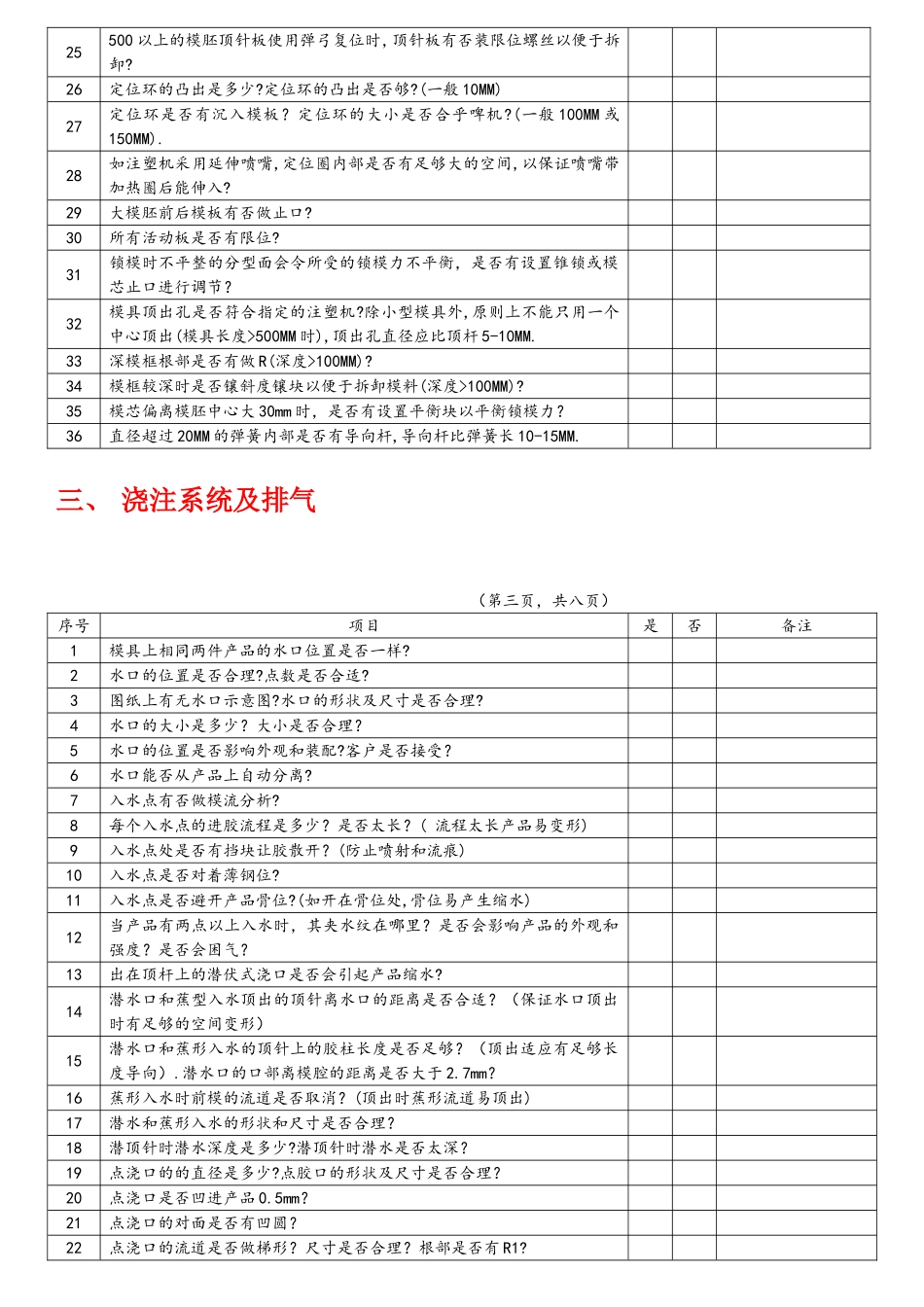

一、及优化(第一页，共八页)模号:设计师:审核:日期:序号项目是否备注1产品图是否为最新版本?哪个版本？2是否放缩水？3收缩率是多少?收缩率是否正确？（与客人提供的是否一致）4产品是否已做脱模分析？有哪些部位脱模斜度小于0.5度？5是否有难于出模的产品结构6产品上是否有薄胶位(厚度<0.8MM)？有哪些深骨位(>15mm)?7产品上是否有局部的厚胶位？（大于3.5mm)8产品上哪些尺寸公差小于0.05MM?9产品的胶厚是否均匀?10产品结构是否会导致薄钢位?11产品结构是否会导致插穿角小于3度?12晒纹面的出模角是否足够?13透明件的出模斜度是否比一般制品大?(一般PS>3°,ABS及PC>2°.14筋的宽度是否为外观壁厚的2/3以下?15有外观要求的制品螺丝柱是否有防缩的措施?1/9二、模胚（第二页，共八页）序号项目是否备注1模具安装方向的顶部是否标示出(TOP)?TOP方向是否合理?2模具外形尺寸和重量是否符合指定的注塑机?是否需要装隔热板?3模具是否便于吊装,运输;吊装时不得拆卸模具零部件?吊环是否与水嘴、油缸、预复位杆等干涉?4重量超过800KG的模具安装在注塑机上时,是否用穿孔方式压螺丝,不得单独用码铁?(为安全)5码模的位置和厚度是否足够?电气插头是否在模具顶部并有绝缘和保护措施?6手工码模时,码铁是否与水嘴等干涉?7冷却水嘴是否伸出模具表面?水嘴凹进外表面是否超过3MM?8凸出模具边的部位有否加保护装置?9模具配件是否影响模具的吊装和存放?如安装时下方有外露的油缸、预复位机构等是否有支撑腿保护?10吊装是否能平衡(整体、半边、单件)?吊装孔是否够大?11吊装有否装平衡杠?平衡杆是否超过模胚(不能超过模胚,否则会撞注塑机拉杆)？12模胚上所有的导柱高出分型面的距离是否一样(这样装拆模比较便捷)?13导柱的直径是否够?14导柱长度是否够以保证合模时导柱是最先进入对边的模内?15模板的宽度是否够?模板的宽度是否合理?16模板的厚度是否合理（太厚或太薄）?17模胚的高度是否大于注塑机的最小模具高度?18三板模水口板是否有10-12MM的开模距?水口板和前模板之间的开模距是否适于取出水口?(一般情况下,S=水口长度+20-25MM,且>120MM)19三板模水口边直径和长度是否够?(考虑A板重量和开模距离)20三板模用机械手取水口时,限位拉杆和水口边是否会与机械手干涉?21模具需要的开模行程加上模具高度是否小于注塑机的最大开模距?22有否加边锁(INTERLOCK)？有否装计数器？23有斜顶,扁顶或顶针较多或顶板重量较重或模芯偏离模胚中心>30MM时,顶针板有否装中托司?撑头是否足够?24大模胚（500）以上是否每块板都有吊模孔?25500以上的模胚顶针板使用弹弓复位时，顶针板有否装限位螺丝以便于拆卸?26定位环的凸出是多少?定位环的凸出是否够?(一般10MM)27定位环是否有沉入模板？定位环的大小是否合乎啤机?(一般100MM或150MM).28如注塑机采用延伸喷嘴,定位圈内部是否有足够大的空间,以保证喷嘴带加热圈后能伸入?29大模胚前后模板有否做止口?30所有活动板是否有限位?31锁模时不平整的分型面会令所受的锁模力不平衡，是否有设置锥锁或模芯止口进行调节？32模具顶出孔是否符合指定的注塑机?除小型模具外,原则上不能只用一个中心顶出(模具长度>500MM时),顶出孔直径应比顶杆5-10MM.33深模框根部是否有做R(深度>100MM)?34模框较深时是否镶斜度镶块以便于拆卸模料(深度>100MM)?35模芯偏离模胚中心大30mm时，是否有设置平衡块以平衡锁模力？36直径超过20MM的弹簧内部是否有导向杆,导向杆比弹簧长10-15MM.三、浇注系统及排气（第三页，共八页）序号项目是否备注1模具上相同两件产品的水口位置是否一样?2水口的位置是否合理?点数是否合适?3图纸上有无水口示意图?水口的形状及尺寸是否合理?4水口的大小是多少？大小是否合理？5水口的位置是否影响外观和装配?客户是否接受？6水口能否从产品上自动分离?7入水点有否做模流分析?8每个入水点的进胶流程是多少？是否太长？(流程太长产品易变形)9入水点处是否有挡块让胶散开？(防止喷射和流痕)10入水点是否对着薄钢位?11入水点是否避开产品骨位?(如开在骨位处,骨位易产生缩水)12当产品有两点以上入水时，其夹水纹在哪里？是否会影响产品的外观和强度？是否会困气？13出在顶杆上的潜伏式浇口是...
