SY4205-2016《石油天然气建设工程施工质量验收规范-自动化仪表工程》VIP专享VIP免费

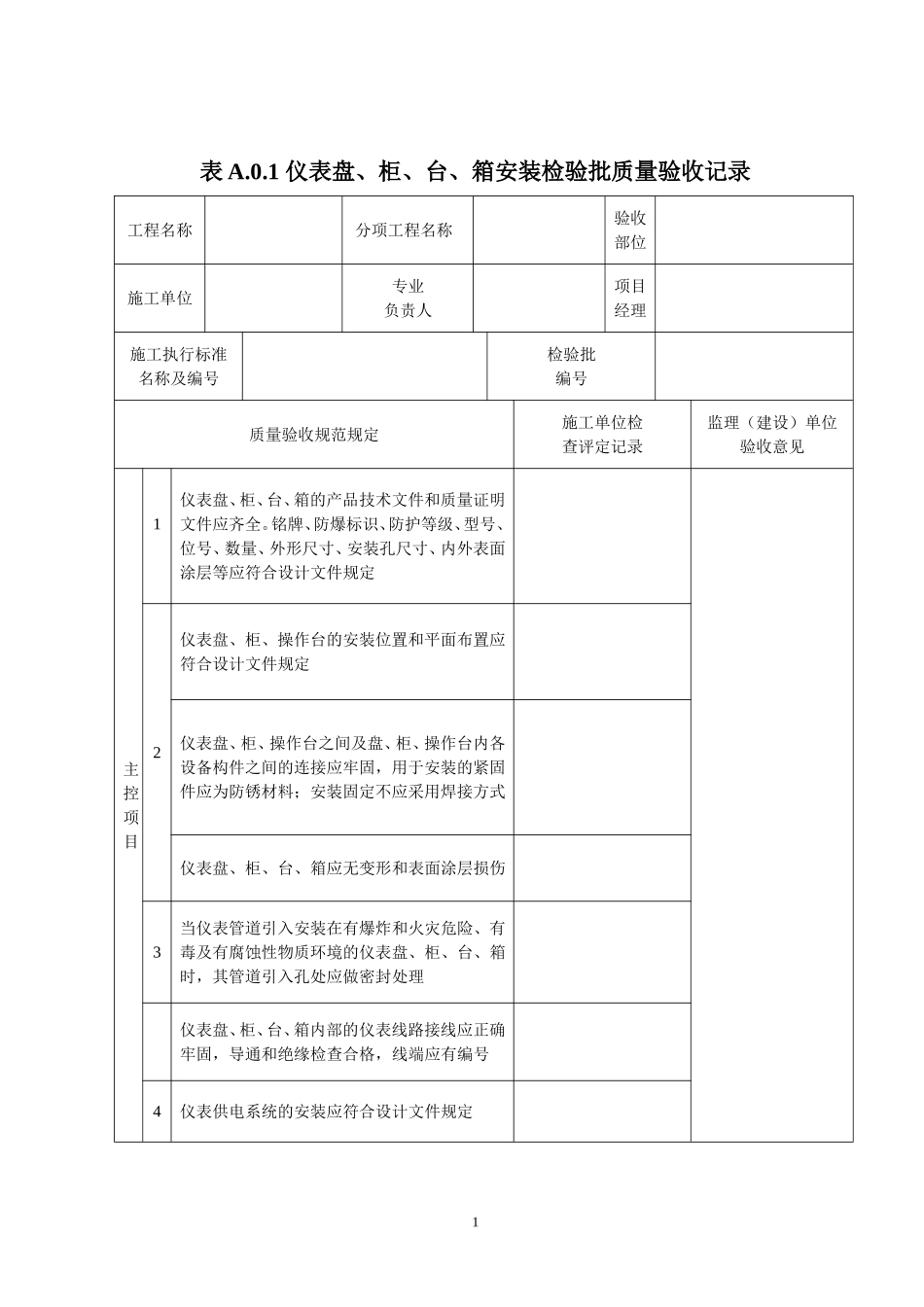

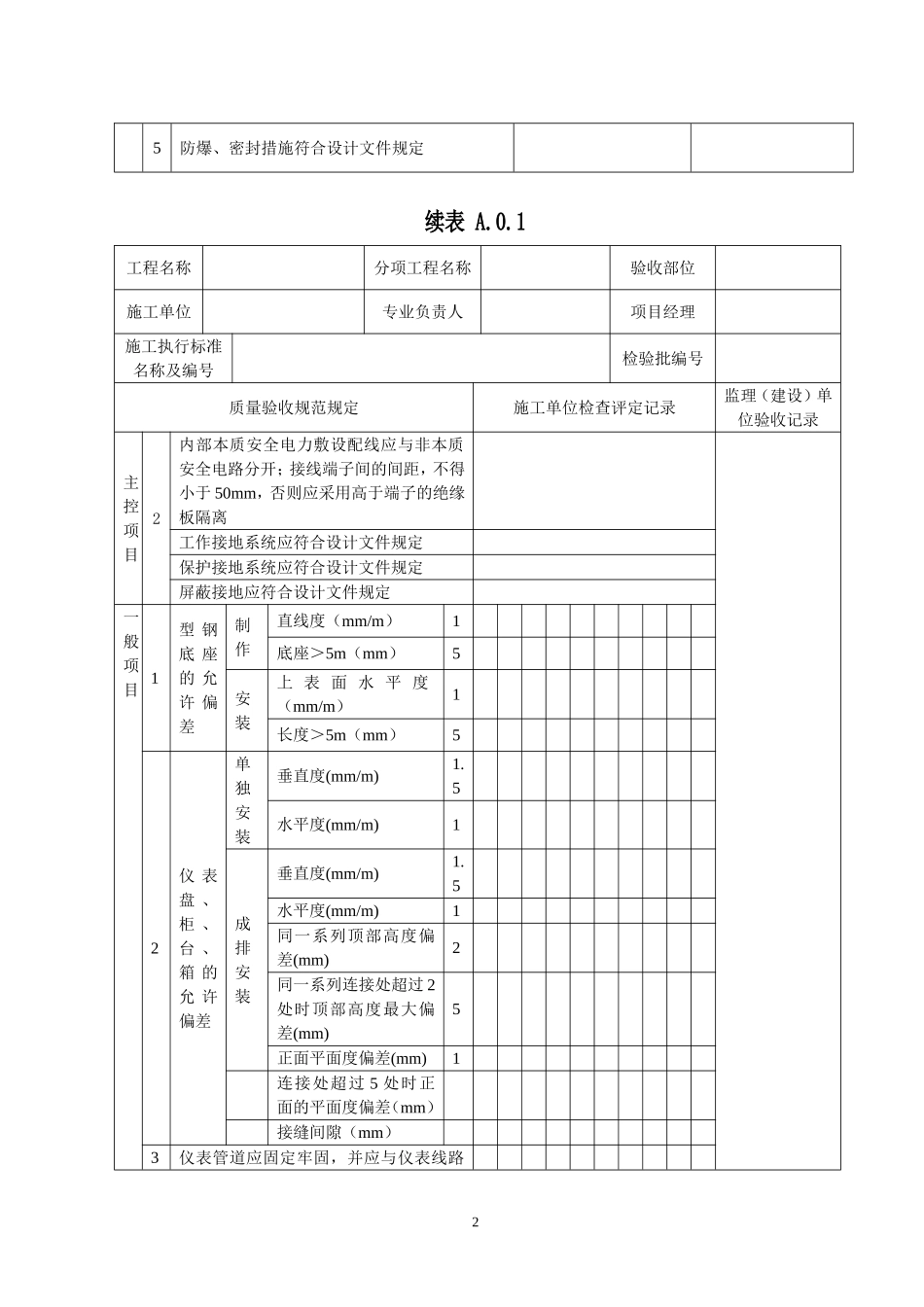

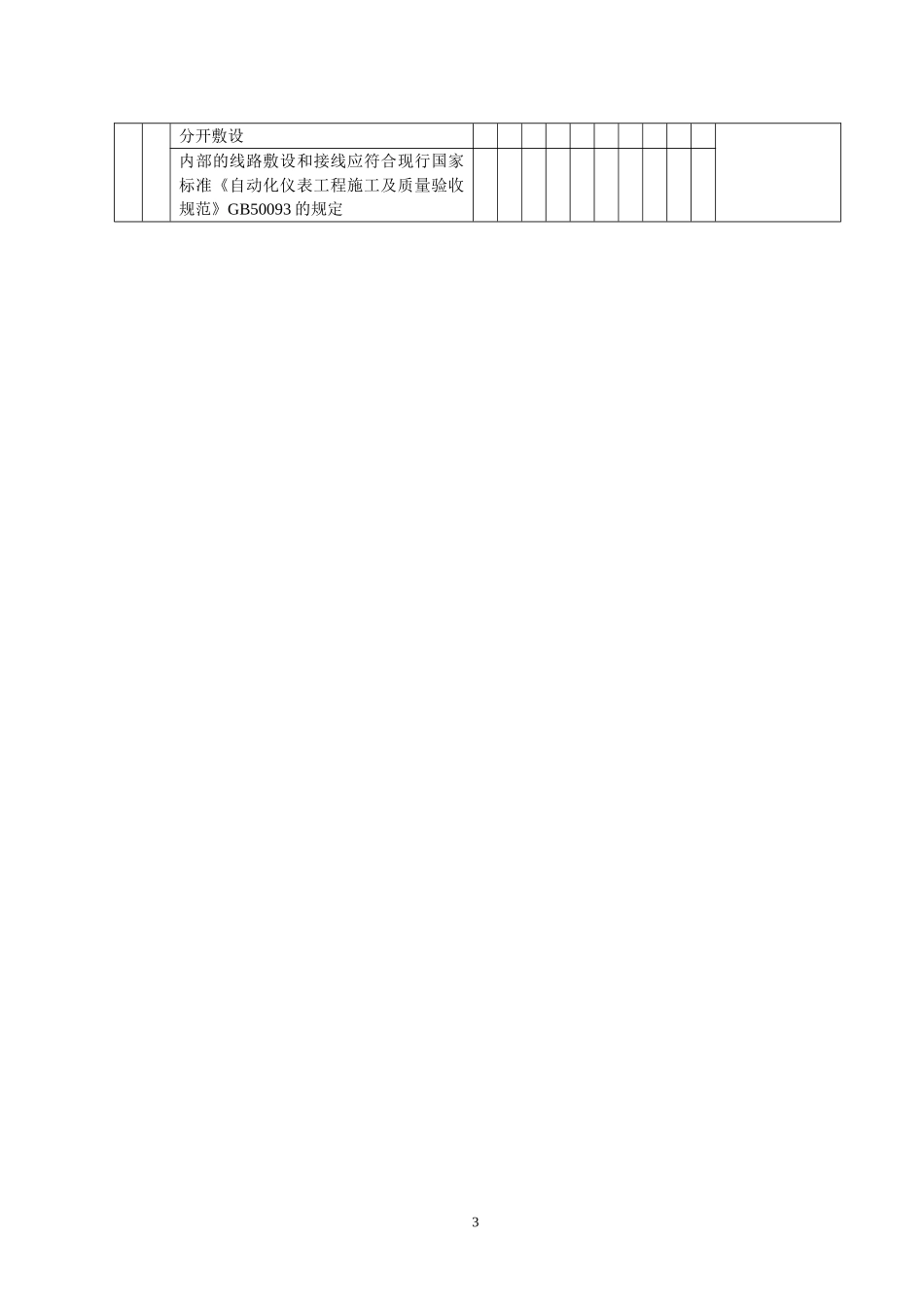

表A.0.1仪表盘、柜、台、箱安装检验批质量验收记录工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理（建设）单位验收意见主控项目1仪表盘、柜、台、箱的产品技术文件和质量证明文件应齐全。铭牌、防爆标识、防护等级、型号、位号、数量、外形尺寸、安装孔尺寸、内外表面涂层等应符合设计文件规定2仪表盘、柜、操作台的安装位置和平面布置应符合设计文件规定仪表盘、柜、操作台之间及盘、柜、操作台内各设备构件之间的连接应牢固，用于安装的紧固件应为防锈材料；安装固定不应采用焊接方式仪表盘、柜、台、箱应无变形和表面涂层损伤3当仪表管道引入安装在有爆炸和火灾危险、有毒及有腐蚀性物质环境的仪表盘、柜、台、箱时，其管道引入孔处应做密封处理仪表盘、柜、台、箱内部的仪表线路接线应正确牢固，导通和绝缘检查合格，线端应有编号4仪表供电系统的安装应符合设计文件规定15防爆、密封措施符合设计文件规定续表A.0.1工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控项目2内部本质安全电力敷设配线应与非本质安全电路分开；接线端子间的间距，不得小于50mm，否则应采用高于端子的绝缘板隔离工作接地系统应符合设计文件规定保护接地系统应符合设计文件规定屏蔽接地应符合设计文件规定一般项目1型钢底座的允许偏差制作直线度（mm/m）1底座＞5m（mm）5安装上表面水平度（mm/m）1长度＞5m（mm）52仪表盘、柜、台、箱的允许偏差单独安装垂直度(mm/m)1.5水平度(mm/m)1成排安装垂直度(mm/m)1.5水平度(mm/m)1同一系列顶部高度偏差(mm)2同一系列连接处超过2处时顶部高度最大偏差(mm)5正面平面度偏差(mm)1连接处超过5处时正面的平面度偏差（mm）接缝间隙（mm）3仪表管道应固定牢固，并应与仪表线路2分开敷设内部的线路敷设和接线应符合现行国家标准《自动化仪表工程施工及质量验收规范》GB50093的规定3续表A.0.1工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录一般项目3多股线芯端头宜采用接线端子压接备用芯线应接在备用端子上，或按使用的最大长度预留，并应按设计文件规定标注备用线号内部及室内地板下、电缆沟内应无异物施工单位检查结果项目专业质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位项目代表）年月日4表A.0.2温度检测仪表安装检验批质量验收记录工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控项目1温度取源部件、温度检测仪表的型号、规格、材质、测量范围、压力等级等应符合设计文件规定，质量证明文件齐全2温度取源部件的安装位置应符合设计文件规定仪表的安装位置应符合设计文件规定，安装应牢固，不应承受非正常外力3表面温度计的感温面与被测对象表面应接触紧密并固定牢固压力式温度计的温包应全部浸入被测对象中4温度检测仪表的接线应正确牢固，导通和绝缘检查合格5防爆和接地措施应符合设计文件规定毛细管的敷设应有保护措施，弯曲半径应不小于50mm，周围温度变化剧烈时应采取隔热措施一般项目1仪表外观完整、附件齐全，安装位置便于观察、操作维护仪表铭牌和仪表位号标识应齐全、牢固、清晰仪表安装支架的规格、材质、制作、防腐应符合设计文件规定保温箱、保护箱的安装标高应符合设计文件规定，固定牢固集中安装的仪表、保温箱、保护箱应排列整齐、美观52在多粉尘部位安装的测温元件，应有防止磨损的保护措施6续表A.0.2工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录一般项目2在易受被测物料强烈冲击或被测温度大于700℃时，应有防弯曲的保护措施振动场所安装的测温元件，应有减振措施施工单位检查结果项目专业质量检...
