土坝枢纽毕业设计任务书 VIP免费

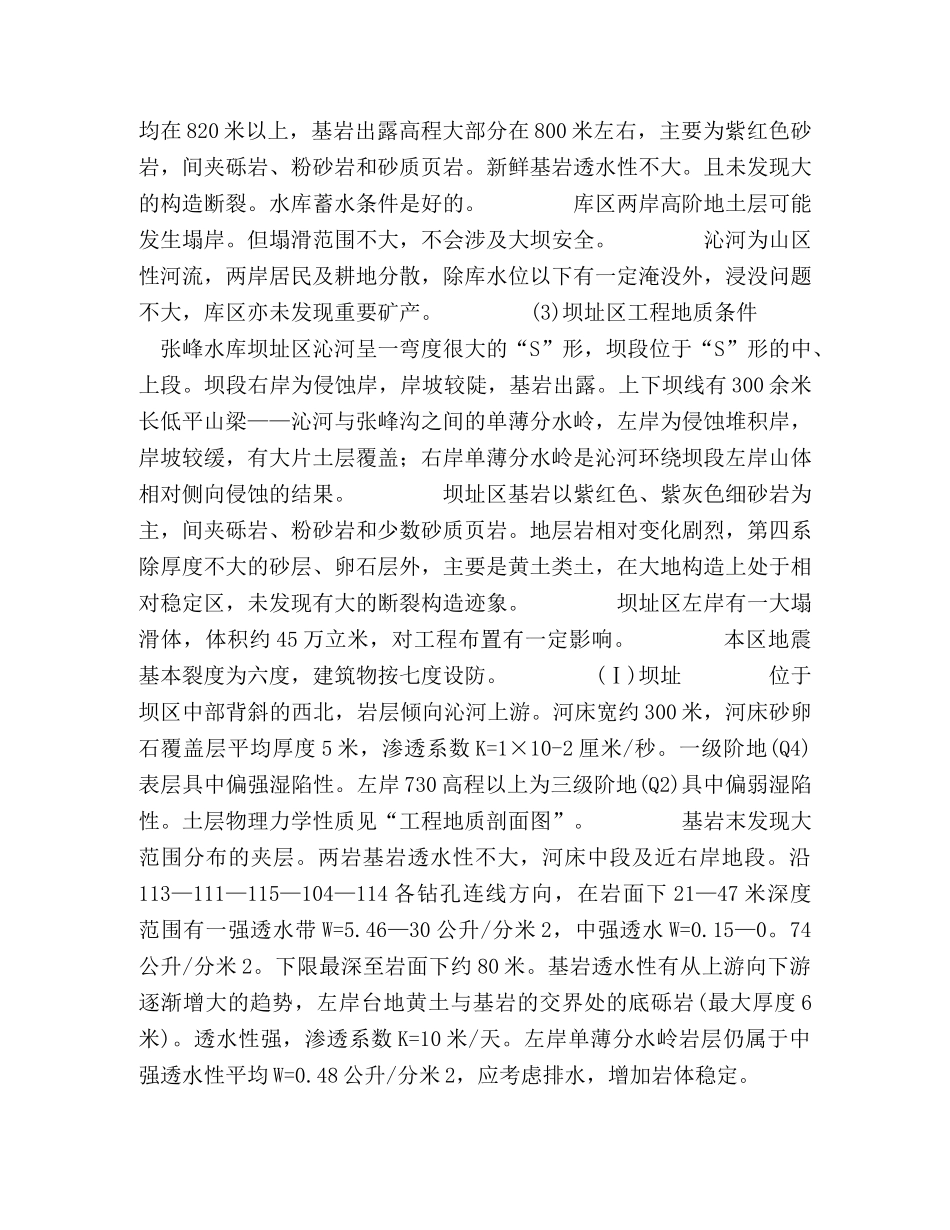

土坝枢纽毕业设计任务书一、枢纽概况及工程目的张峰水库位于山西省沁水县张峰村西北1.5公里处的沁河干流上、水库控制流域面积4990平方公里，库容5.05亿立方米。水库以灌溉发电为主，结合防洪，可引水灌溉高平、晋城、阳城、沁水四个县的土地，面积71.2万亩，远期可发展到104万亩。灌区由一个引水流量为45秒立米的总干渠和四条分干渠组成，在总干渠渠首及下游24公里处修建枢纽电站和槐庄电站，总装机容量31450千瓦，年发电量1.129亿度，以解决高灌及工业用电。水库防洪标准为百年设计，万年校核。枢纽建筑物包括主坝、溢洪道、导流泄洪洞、灌溉发电洞及枢纽电站组成。根据工程规模及其在国民经济中的作用，按SDJ12—78规范中设计标准，水库枢纽属于大（二）型。主要建筑物按二级设计，辅助建筑物按三级设计，临时建筑物按四级设计。二、设计基本资料（参见附录一）三、设计任务及基本要求（一）设计任务1、根据地形、地质、筑坝材料、水文气象、施工条件和枢纽建筑物的组成等因素进行坝轴线选择。2、根据已知基本资料选择坝型。3、根据枢纽建筑物的组成，进行枢纽布置方案的比较，确定枢纽布置方案。绘制枢纽平面布置图及上、下游立视图。4、坝工设计，包括：断面设计、渗透计算、稳定计算、沉陷量计算、裂缝校核、细部构造设计、基础处理、坝与两岸的连接。（稳定计算部分，要求自己编程上机优化剖面尺寸）5、外文翻译（二）设计要求1、设计者必须发挥独立思考能力，5、设计成果：设计说明书、计算书各一份；设计图4—5张。四、时间安排本设计共13周，学生应在规定时间内充分发挥独立工作能力，创造性地完成全部设计任务。附录一张峰水库土坝枢纽设计原始资料(一)地形、地质：(1)地形：见1:2000坝址地形图。(2)库区工程地质条件。库区两岸分水岭高程此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。均在820米以上，基岩出露高程大部分在800米左右，主要为紫红色砂岩，间夹砾岩、粉砂岩和砂质页岩。新鲜基岩透水性不大。且未发现大的构造断裂。水库蓄水条件是好的。库区两岸高阶地土层可能发生塌岸。但塌滑范围不大，不会涉及大坝安全。沁河为山区性河流，两岸居民及耕地分散，除库水位以下有一定淹没外，浸没问题不大，库区亦未发现重要矿产。(3)坝址区工程地质条件张峰水库坝址区沁河呈一弯度很大的“S”形，坝段位于“S”形的中、上段。坝段右岸为侵蚀岸，岸坡较陡，基岩出露。上下坝线有300余米长低平山梁——沁河与张峰沟之间的单薄分水岭，左岸为侵蚀堆积岸，岸坡较缓，有大片土层覆盖；右岸单薄分水岭是沁河环绕坝段左岸山体相对侧向侵蚀的结果。坝址区基岩以紫红色、紫灰色细砂岩为主，间夹砾岩、粉砂岩和少数砂质页岩。地层岩相对变化剧烈，第四系除厚度不大的砂层、卵石层外，主要是黄土类土，在大地构造上处于相对稳定区，未发现有大的断裂构造迹象。坝址区左岸有一大塌滑体，体积约45万立米，对工程布置有一定影响。本区地震基本裂度为六度，建筑物按七度设防。(Ⅰ)坝址位于坝区中部背斜的西北，岩层倾向沁河上游。河床宽约300米，河床砂卵石覆盖层平均厚度5米，渗透系数K=1×10-2厘米/秒。一级阶地(Q4)表层具中偏强湿陷性。左岸730高程以上为三级阶地(Q2)具中偏弱湿陷性。土层物理力学性质见“工程地质剖面图”。基岩末发现大范围分布的夹层。两岩基岩透水性不大，河床中段及近右岸地段。沿113—111—115—104—114各钻孔连线方向，在岩面下21—47米深度范围有一强透水带W=5.46—30公升/分米2，中强透水W=0.15—0。74公升/分米2。下限最深至岩面下约80米。基岩透水性有从上游向下游逐渐增大的趋势，左岸台地黄土与基岩的交界处的底砾岩(最大厚度6米)。透水性强，渗透系数K=10米/天。左岸单薄分水岭岩层仍属于中强透水性平均W=0.48公升/分米2，应考虑排水，增加岩体稳定。此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。(Ⅱ)下坝址位于上坝址同一背斜的东南翼，岩层倾向下游，河床宽约120米，左岩为二、三级阶地，右岸731米高程以下为基岩，以上为三级阶地。土层物理力学性质见“工程地质剖...
