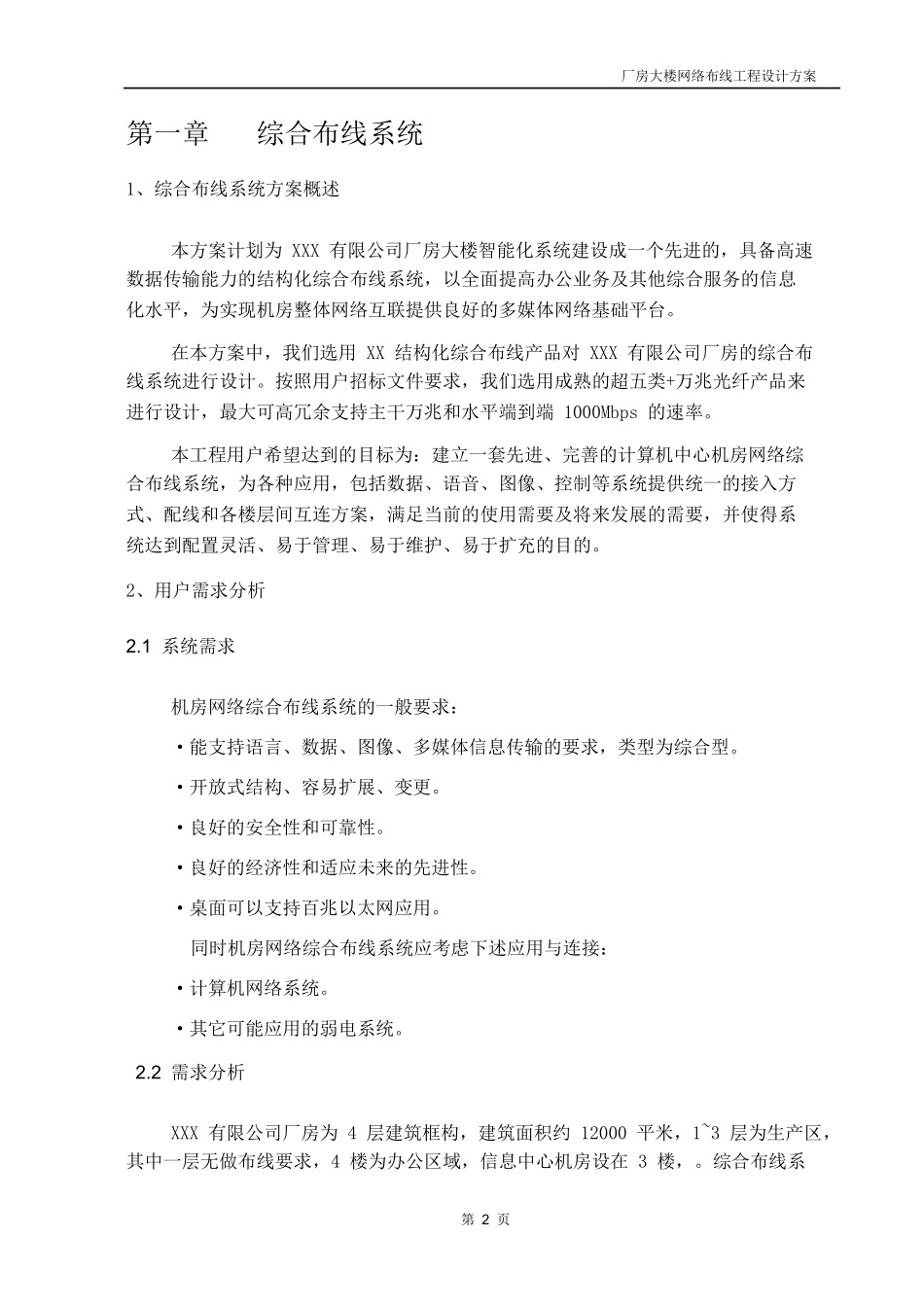

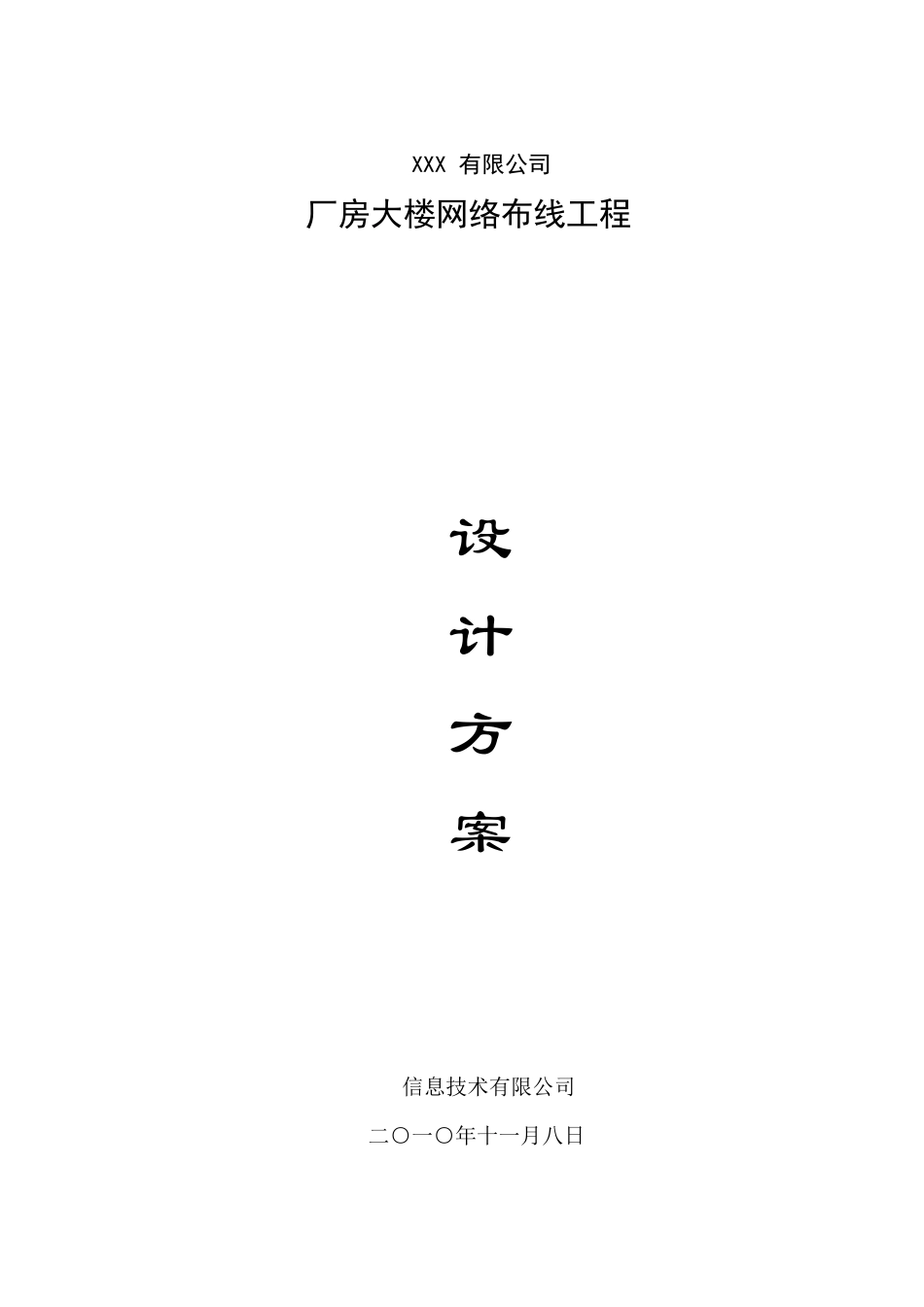

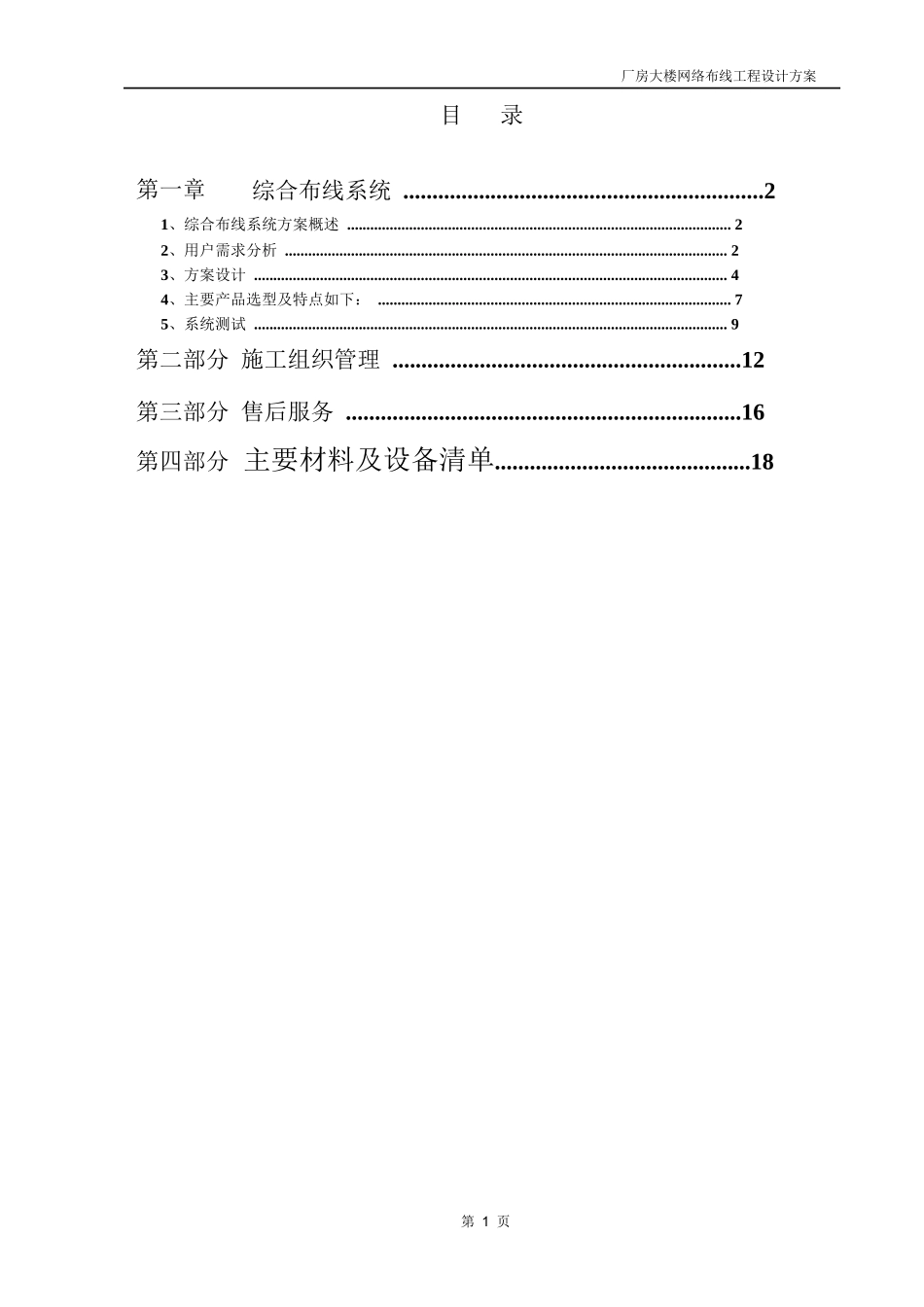

XXX有限公司厂房大楼网络布线工程设计方案信息技术有限公司二○一○年十一月八日厂房大楼网络布线工程设计方案目录第一章综合布线系统..............................................................21、综合布线系统方案概述...................................................................................................22、用户需求分析..................................................................................................................23、方案设计..........................................................................................................................44、主要产品选型及特点如下：...........................................................................................75、系统测试..........................................................................................................................9第二部分施工组织管理............................................................12第三部分售后服务....................................................................16第四部分主要材料及设备清单............................................18第1页厂房大楼网络布线工程设计方案第一章综合布线系统1、综合布线系统方案概述本方案计划为XXX有限公司厂房大楼智能化系统建设成一个先进的，具备高速数据传输能力的结构化综合布线系统，以全面提高办公业务及其他综合服务的信息化水平，为实现机房整体网络互联提供良好的多媒体网络基础平台。在本方案中，我们选用XX结构化综合布线产品对XXX有限公司厂房的综合布线系统进行设计。按照用户招标文件要求，我们选用成熟的超五类+万兆光纤产品来进行设计，最大可高冗余支持主干万兆和水平端到端1000Mbps的速率。本工程用户希望达到的目标为：建立一套先进、完善的计算机中心机房网络综合布线系统，为各种应用，包括数据、语音、图像、控制等系统提供统一的接入方式、配线和各楼层间互连方案，满足当前的使用需要及将来发展的需要，并使得系统达到配置灵活、易于管理、易于维护、易于扩充的目的。2、用户需求分析2.1系统需求机房网络综合布线系统的一般要求：·能支持语言、数据、图像、多媒体信息传输的要求，类型为综合型。·开放式结构、容易扩展、变更。·良好的安全性和可靠性。·良好的经济性和适应未来的先进性。·桌面可以支持百兆以太网应用。同时机房网络综合布线系统应考虑下述应用与连接：·计算机网络系统。·其它可能应用的弱电系统。2.2需求分析XXX有限公司厂房为4层建筑框构，建筑面积约12000平米，1~3层为生产区，其中一层无做布线要求，4楼为办公区域，信息中心机房设在3楼，。综合布线系第2页厂房大楼网络布线工程设计方案统为星型结构，本机房综合布线系统为计算机网络布线系统。系统选用超五类非屏蔽系统。该计算机网络综合布线系统作为XXX有限公司厂房数据及图像等系统的传输媒体，且支持数据等多种传输速率的要求。在应用上应满足电视会议、多媒体的使用需求。满足综合业务数字网的要求。要考虑和保证内网和外网网络信息传输的安全。综合布线系统要采用全模块化结构，方便系统的扩展；且具有极大的灵活性，当以后系统更改、设备移位时，不必重新布线，只须在相应的配线架上跳线即可。本项目布线系统采用树状星型结构，以支持目前和将来各种网络的应用。通过跳线实现与不同的网络设备互连．可以实现各种不同逻辑拓扑结构的网络。2.3设计依据ISO/IEC11801：2002—用户建筑-通用布线系统信息技术国际标准ANSI/TIA/EIA-568B—商业大楼通信布线标准ANSI/TIA/EIA-568B.2-1北美超五类布线系统标准ANSI/TIA/EIA-569A—商业大楼通道和空间管理标准ANSI/TIA/EIA-570A—住宅及小型商业区综合布线标准ANSI/TIA/EIA-607—商业大楼接地和联接标准ANSI/TIA/EIATSB67—非屏蔽双绞布线系统现场测试传输性能规范ANSI/TIA/EIA-TSB72-开放办公室布线系统EMCStandardEN55022—（电磁兼容）标准EN50173：2007—信...
