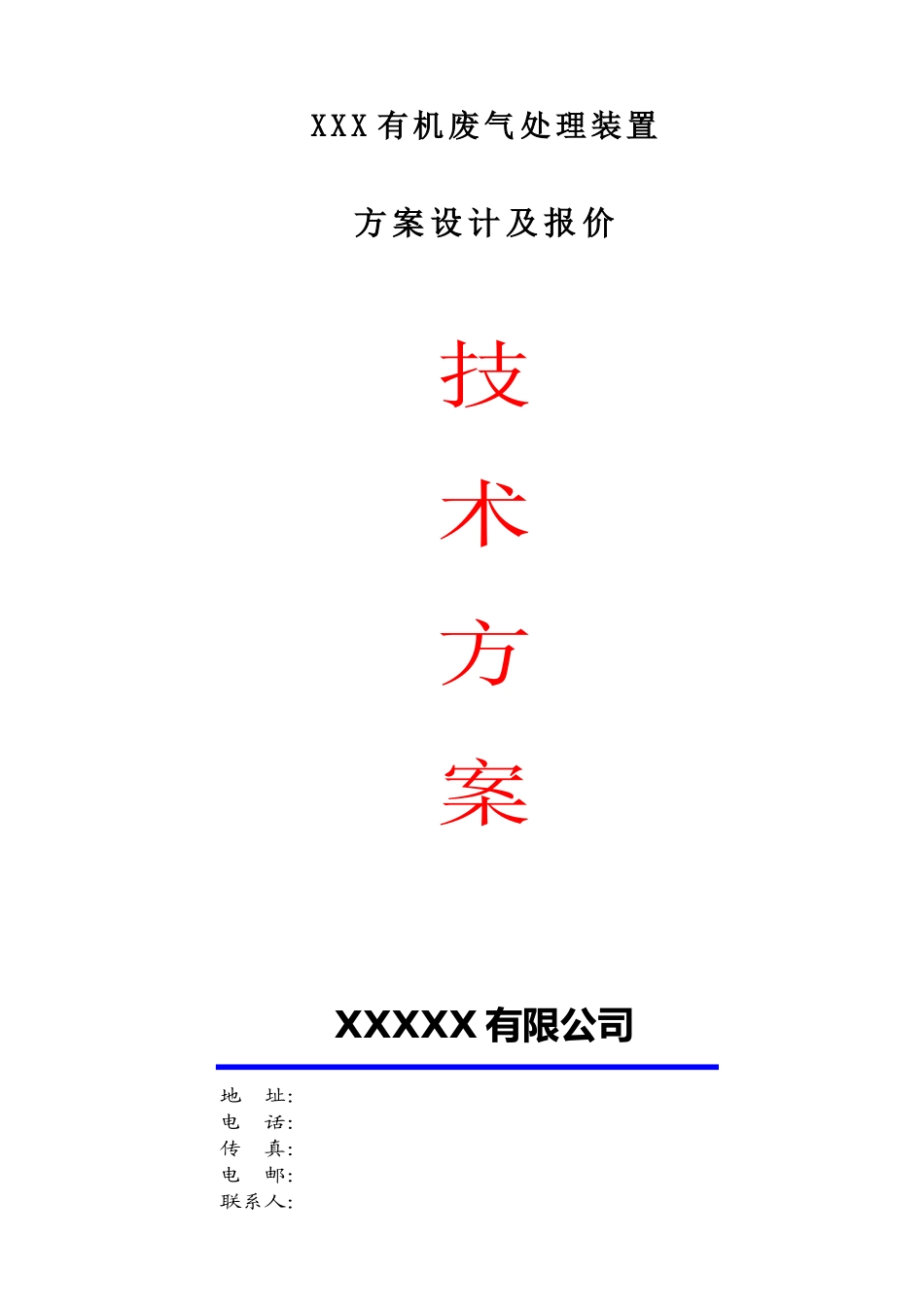

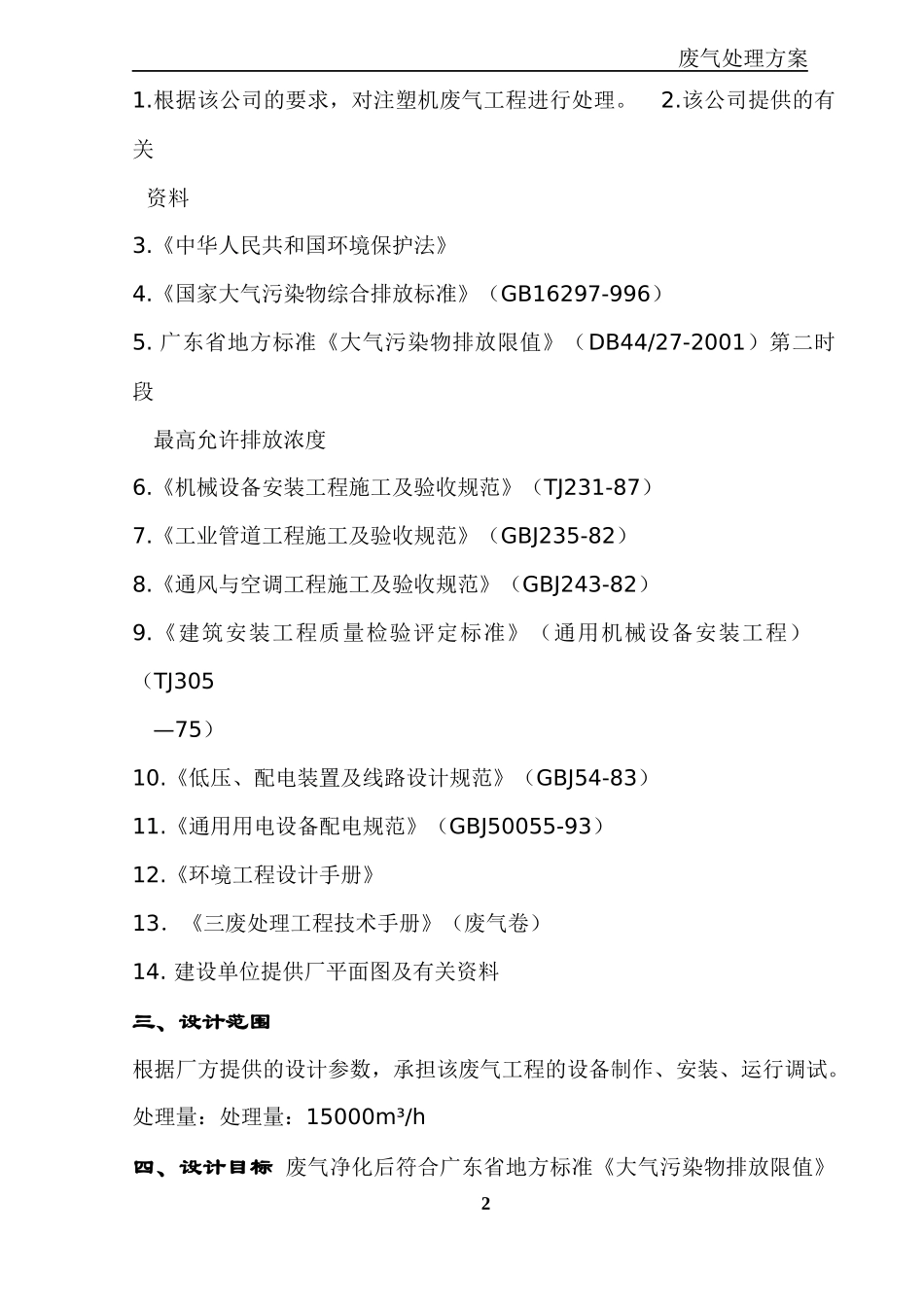

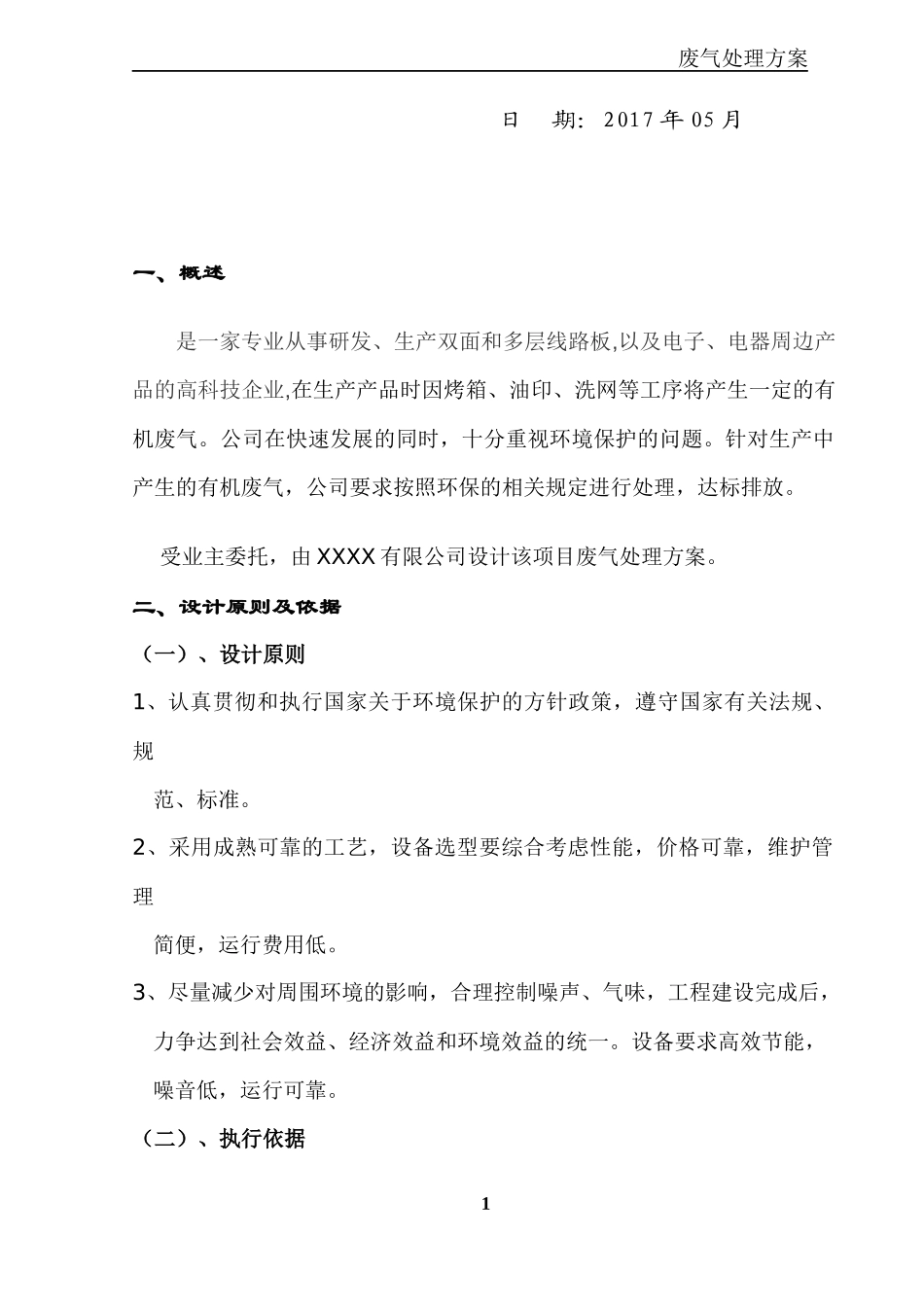

XXX有机废气处理装置方案设计及报价技术方案XXXXX有限公司地址：电话：传真：电邮：联系人：废气处理方案日期：2017年05月一、概述是一家专业从事研发、生产双面和多层线路板,以及电子、电器周边产品的高科技企业,在生产产品时因烤箱、油印、洗网等工序将产生一定的有机废气。公司在快速发展的同时，十分重视环境保护的问题。针对生产中产生的有机废气，公司要求按照环保的相关规定进行处理，达标排放。受业主委托，由XXXX有限公司设计该项目废气处理方案。二、设计原则及依据（一）、设计原则1、认真贯彻和执行国家关于环境保护的方针政策，遵守国家有关法规、规范、标准。2、采用成熟可靠的工艺，设备选型要综合考虑性能，价格可靠，维护管理简便，运行费用低。3、尽量减少对周围环境的影响，合理控制噪声、气味，工程建设完成后，力争达到社会效益、经济效益和环境效益的统一。设备要求高效节能，噪音低，运行可靠。（二）、执行依据1废气处理方案1.根据该公司的要求，对注塑机废气工程进行处理。2.该公司提供的有关资料3.《中华人民共和国环境保护法》4.《国家大气污染物综合排放标准》（GB16297-996）5.广东省地方标准《大气污染物排放限值》（DB44/27-2001）第二时段最高允许排放浓度6.《机械设备安装工程施工及验收规范》（TJ231-87）7.《工业管道工程施工及验收规范》（GBJ235-82）8.《通风与空调工程施工及验收规范》（GBJ243-82）9.《建筑安装工程质量检验评定标准》（通用机械设备安装工程）（TJ305—75）10.《低压、配电装置及线路设计规范》（GBJ54-83）11.《通用用电设备配电规范》（GBJ50055-93）12.《环境工程设计手册》13．《三废处理工程技术手册》（废气卷）14.建设单位提供厂平面图及有关资料三、设计范围根据厂方提供的设计参数，承担该废气工程的设备制作、安装、运行调试。处理量：处理量：15000m³/h四、设计目标废气净化后符合广东省地方标准《大气污染物排放限值》2废气处理方案（DB44/27-2001）五、处理工艺的选择及流程1、工艺流程图离心风机→喷淋塔→UV光解→活性炭吸附设备→达标排放↑↓活性碳请专业厂家再生或更换2、工艺说明在废气产生过程中一般会含有一定的粉尘粒物及温度，因此在废气处理系统前部设置旋流板喷淋塔，去除大量粉尘，以免堵塞后面的活性炭，增加活性炭的使用寿命。同时降低废气的温度。在有机废气净化装置后部装填有大量活性炭，用以吸附废气中的三苯类有机污染物。净化后的废气经风管高空达标排放。活性炭吸附饱和后，请专业厂家再生后回用或更换新的活性炭。3.UV光解a.UV光解利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧，因游离氧所携正负电子不平衡所以需与氧分子结合，进而产生臭氧。UV3废气处理方案＋O2→O-+O(游离氧)，O(游离氧)+O2→O3(臭氧)，众所周知臭氧对有机物具有极强的氧化作用，对工业废气及其它刺激性异味有立竿见影的清除效果。同时利用高能UV光束裂解工业废气中细菌的分子键，破坏细菌的核酸（DNA），再通过臭氧进行氧化反应，彻底达到脱臭及杀灭细菌的目的。b.催化剂：在光催化氧化过程中，需加入催化剂，反应才能较好的进行，光触媒选用的媒即为催化剂，催化剂本身不发生反应，只能在光源作用下发生反应，该光源为即为UV紫外光。光触媒PHOTOCATALYSIS是光Photo=Light+触媒(催化剂)catalyst的合成词，在大自然中光合作用同样为光触媒的一种，光触媒是一种在光的照射下，自身不起变化，却可以促进化学反应的物质，光触媒是利用自然界存在的光能转换成为化学反应所需的能量，来产生催化作用，使周围之氧气及水分子激发成极具氧化力的自由负离子，几乎可分解所有对人体和环境有害的有机物质及部分无机物质，不仅能加速反应，亦能运用自然界的定侓，不造成资源浪费与附加污染形成。本公司选用的催化剂为纳米级二氧化钛（Ti02）、纳米级铂金（Pt)、二氧化锌（ZnO2)4、活性炭的吸附原理a.吸附现象是发生在两个不同的相界面的现象，吸附过程就是在界面上的扩散过程，是发生在固体表面的吸附，这是由于固体表面存在着剩余的吸引而引起的。吸附可分为物理吸附和化学吸附；物理吸附亦称范德华吸附，是由...
