自流平地面工程技术规程-(13年版)VIP免费

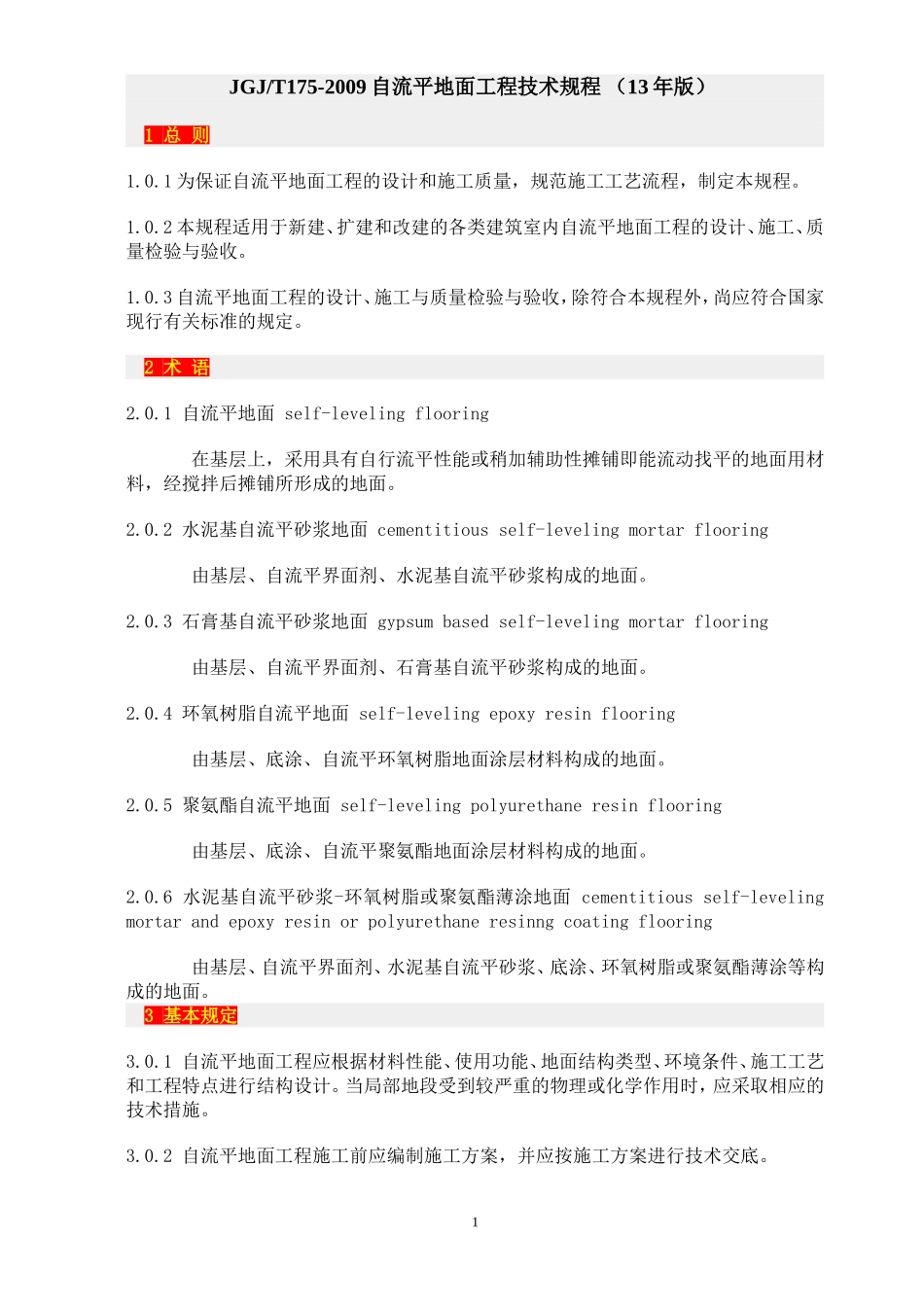

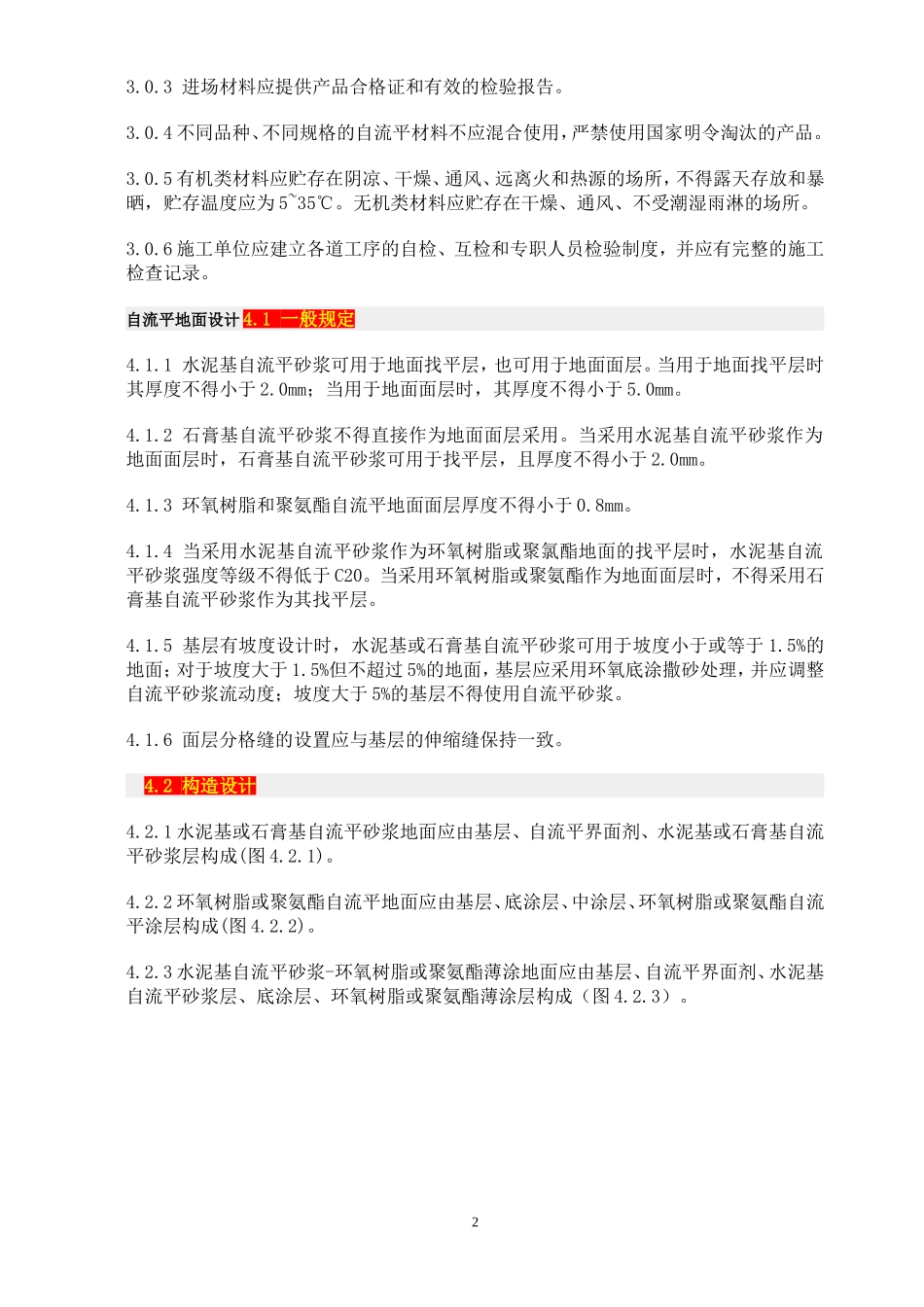

JGJ/T175-2009自流平地面工程技术规程（13年版）1总则1.0.1为保证自流平地面工程的设计和施工质量，规范施工工艺流程，制定本规程。1.0.2本规程适用于新建、扩建和改建的各类建筑室内自流平地面工程的设计、施工、质量检验与验收。1.0.3自流平地面工程的设计、施工与质量检验与验收，除符合本规程外，尚应符合国家现行有关标准的规定。2术语2.0.1自流平地面self-levelingflooring在基层上，采用具有自行流平性能或稍加辅助性摊铺即能流动找平的地面用材料，经搅拌后摊铺所形成的地面。2.0.2水泥基自流平砂浆地面cementitiousself-levelingmortarflooring由基层、自流平界面剂、水泥基自流平砂浆构成的地面。2.0.3石膏基自流平砂浆地面gypsumbasedself-levelingmortarflooring由基层、自流平界面剂、石膏基自流平砂浆构成的地面。2.0.4环氧树脂自流平地面self-levelingepoxyresinflooring由基层、底涂、自流平环氧树脂地面涂层材料构成的地面。2.0.5聚氨酯自流平地面self-levelingpolyurethaneresinflooring由基层、底涂、自流平聚氨酯地面涂层材料构成的地面。2.0.6水泥基自流平砂浆-环氧树脂或聚氨酯薄涂地面cementitiousself-levelingmortarandepoxyresinorpolyurethaneresinngcoatingflooring由基层、自流平界面剂、水泥基自流平砂浆、底涂、环氧树脂或聚氨酯薄涂等构成的地面。3基本规定3.0.1自流平地面工程应根据材料性能、使用功能、地面结构类型、环境条件、施工工艺和工程特点进行结构设计。当局部地段受到较严重的物理或化学作用时，应采取相应的技术措施。3.0.2自流平地面工程施工前应编制施工方案，并应按施工方案进行技术交底。13.0.3进场材料应提供产品合格证和有效的检验报告。3.0.4不同品种、不同规格的自流平材料不应混合使用，严禁使用国家明令淘汰的产品。3.0.5有机类材料应贮存在阴凉、干燥、通风、远离火和热源的场所，不得露天存放和暴晒，贮存温度应为5~35℃。无机类材料应贮存在干燥、通风、不受潮湿雨淋的场所。3.0.6施工单位应建立各道工序的自检、互检和专职人员检验制度，并应有完整的施工检查记录。自流平地面设计4.1一般规定4.1.1水泥基自流平砂浆可用于地面找平层，也可用于地面面层。当用于地面找平层时其厚度不得小于2.0mm；当用于地面面层时，其厚度不得小于5.0mm。4.1.2石膏基自流平砂浆不得直接作为地面面层采用。当采用水泥基自流平砂浆作为地面面层时，石膏基自流平砂浆可用于找平层，且厚度不得小于2.0mm。4.1.3环氧树脂和聚氨酯自流平地面面层厚度不得小于0.8mm。4.1.4当采用水泥基自流平砂浆作为环氧树脂或聚氯酯地面的找平层时，水泥基自流平砂浆强度等级不得低于C20。当采用环氧树脂或聚氨酯作为地面面层时，不得采用石膏基自流平砂浆作为其找平层。4.1.5基层有坡度设计时，水泥基或石膏基自流平砂浆可用于坡度小于或等于1.5%的地面；对于坡度大于1.5%但不超过5%的地面，基层应采用环氧底涂撒砂处理，并应调整自流平砂浆流动度；坡度大于5%的基层不得使用自流平砂浆。4.1.6面层分格缝的设置应与基层的伸缩缝保持一致。4.2构造设计4.2.1水泥基或石膏基自流平砂浆地面应由基层、自流平界面剂、水泥基或石膏基自流平砂浆层构成(图4.2.1)。4.2.2环氧树脂或聚氨酯自流平地面应由基层、底涂层、中涂层、环氧树脂或聚氨酯自流平涂层构成(图4.2.2)。4.2.3水泥基自流平砂浆-环氧树脂或聚氨酯薄涂地面应由基层、自流平界面剂、水泥基自流平砂浆层、底涂层、环氧树脂或聚氨酯薄涂层构成（图4.2.3）。2基层要求与处理5.1基层要求5.1.1自流平地面工程施工前，应接现行国家标准《建筑地面工程施工质量验收规范》GB50209进行基层检查，验收合格后方可施工。5.1.2基层表面不得有起砂、空鼓、起壳、脱皮、疏松、麻面、油脂、灰尘、裂纹等缺陷。5.1.3基层平整度应用2m靠尺检查。水泥基和石膏基自流平砂浆地面基层的平整度不应大于4mm/2m,环氧树脂和聚氨酯自流平地面基层的平整度不应大于3mm/2m。5.1.4基层应为混凝土层或水泥砂浆层，并应坚固、密实。当基层为混凝土时，其抗压强度不应小于20MPa；当基层为水泥砂浆时，其抗压强度不应小于15MPa。5.1.5基层...
