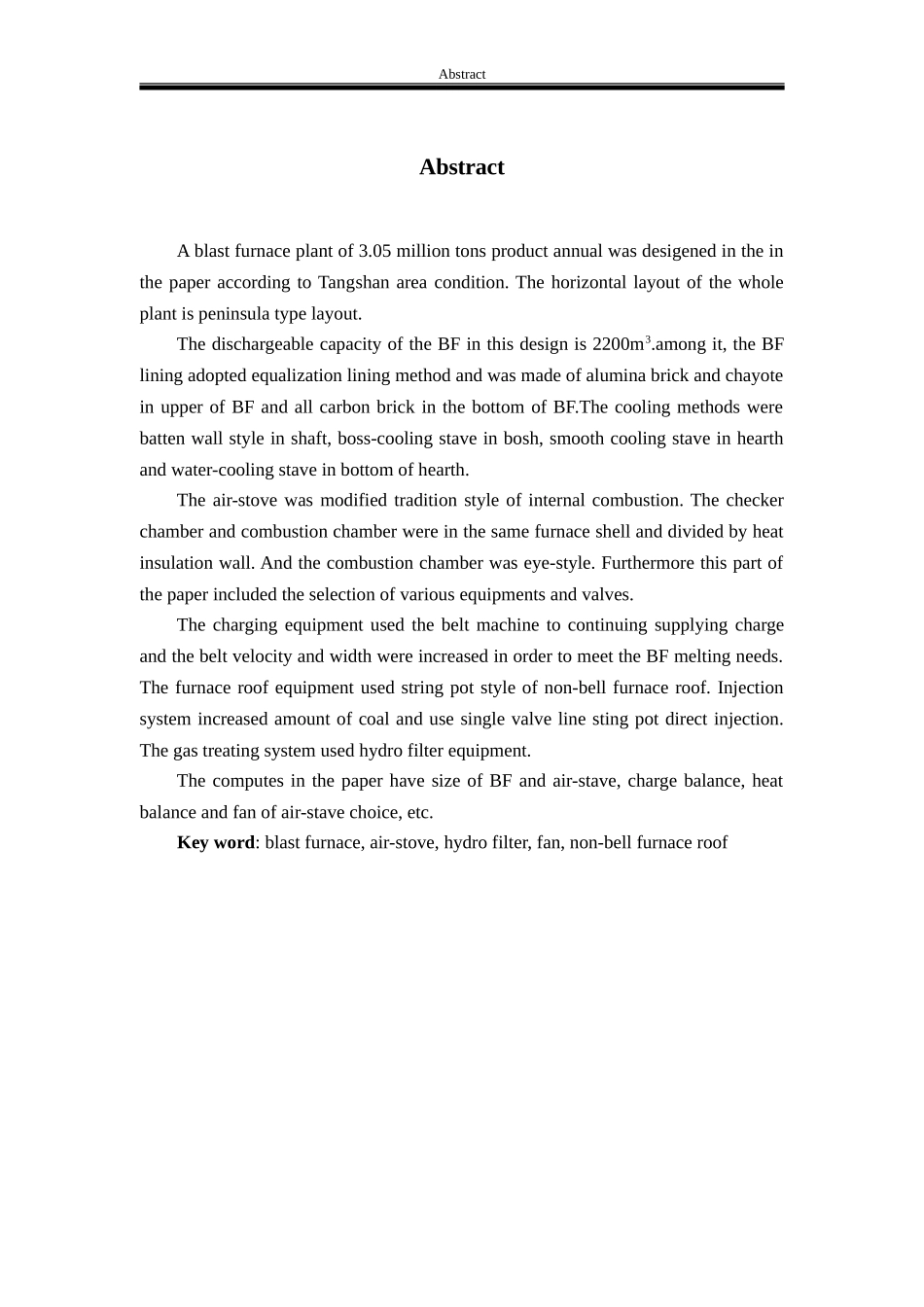

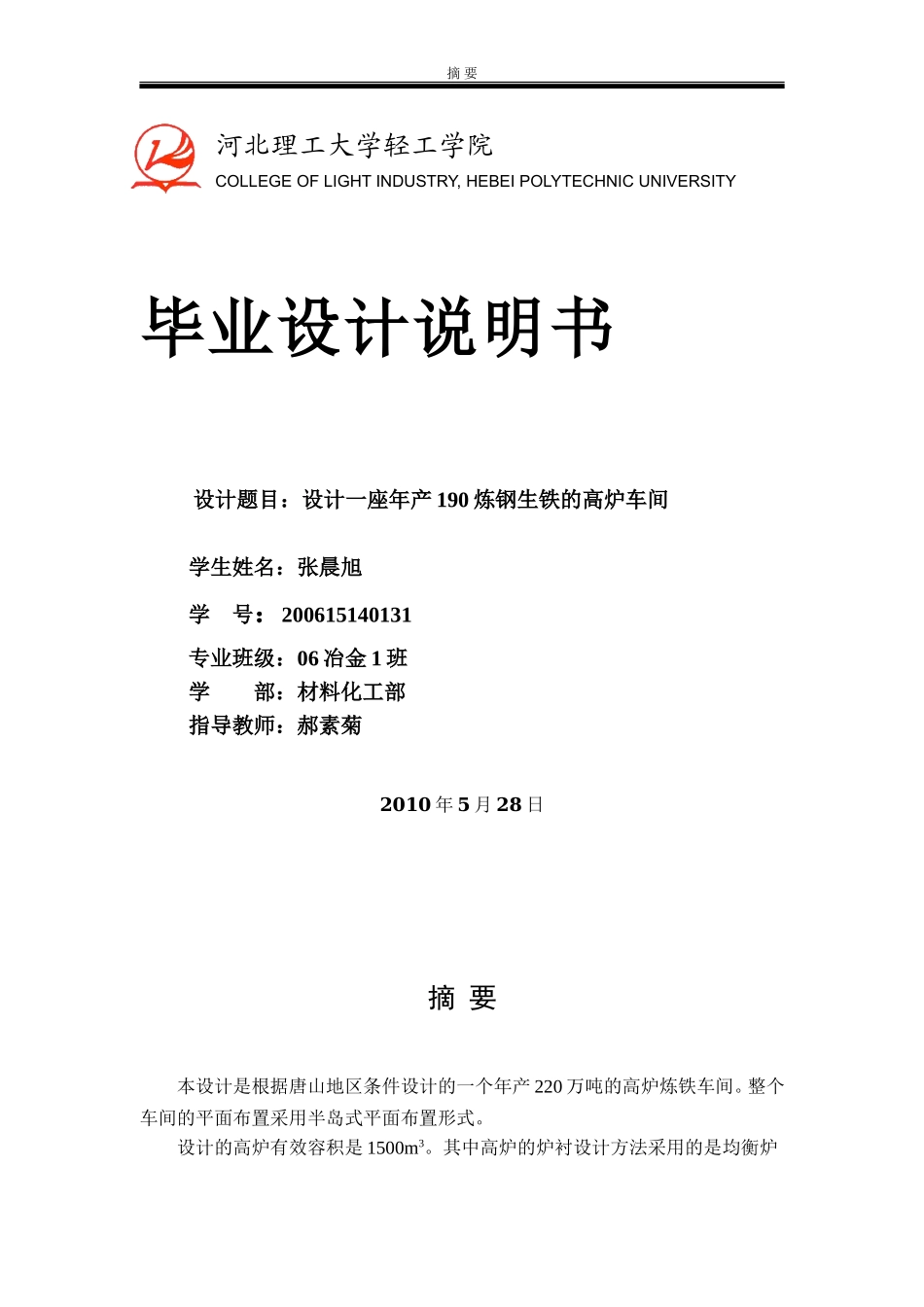

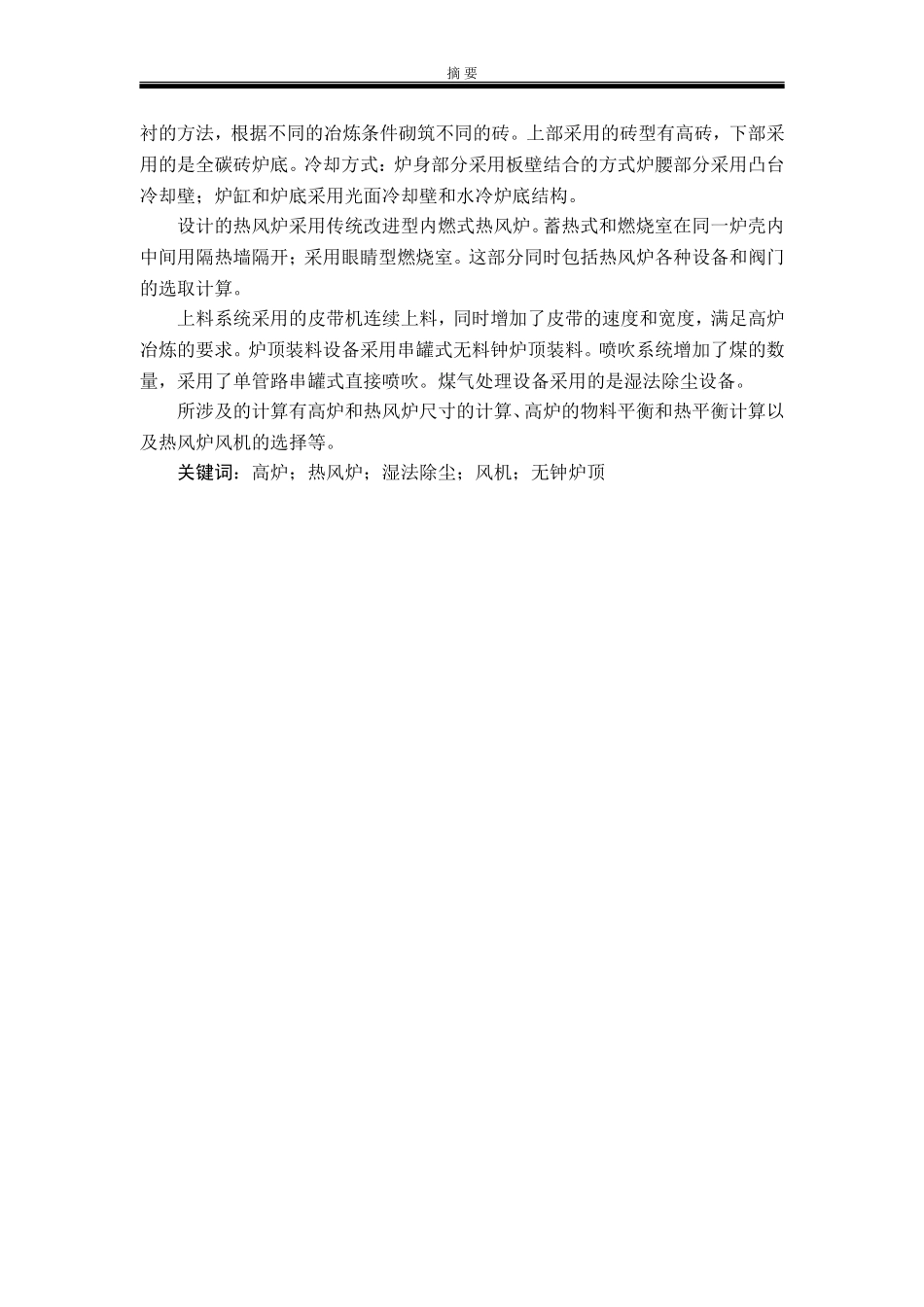

摘要河北理工大学轻工学院COLLEGEOFLIGHTINDUSTRY,HEBEIPOLYTECHNICUNIVERSITY毕业设计说明书设计题目：设计一座年产190炼钢生铁的高炉车间学生姓名：张晨旭学号：200615140131专业班级：06冶金1班学部：材料化工部指导教师：郝素菊2010年5月28日摘要本设计是根据唐山地区条件设计的一个年产220万吨的高炉炼铁车间。整个车间的平面布置采用半岛式平面布置形式。设计的高炉有效容积是1500m3。其中高炉的炉衬设计方法采用的是均衡炉摘要衬的方法，根据不同的冶炼条件砌筑不同的砖。上部采用的砖型有高砖，下部采用的是全碳砖炉底。冷却方式：炉身部分采用板壁结合的方式炉腰部分采用凸台冷却壁；炉缸和炉底采用光面冷却壁和水冷炉底结构。设计的热风炉采用传统改进型内燃式热风炉。蓄热式和燃烧室在同一炉壳内中间用隔热墙隔开；采用眼睛型燃烧室。这部分同时包括热风炉各种设备和阀门的选取计算。上料系统采用的皮带机连续上料，同时增加了皮带的速度和宽度，满足高炉冶炼的要求。炉顶装料设备采用串罐式无料钟炉顶装料。喷吹系统增加了煤的数量，采用了单管路串罐式直接喷吹。煤气处理设备采用的是湿法除尘设备。所涉及的计算有高炉和热风炉尺寸的计算、高炉的物料平衡和热平衡计算以及热风炉风机的选择等。关键词：高炉；热风炉；湿法除尘；风机；无钟炉顶AbstractAbstractAblastfurnaceplantof3.05milliontonsproductannualwasdesigenedintheinthepaperaccordingtoTangshanareacondition.Thehorizontallayoutofthewholeplantispeninsulatypelayout.ThedischargeablecapacityoftheBFinthisdesignis2200m3.amongit,theBFliningadoptedequalizationliningmethodandwasmadeofaluminabrickandchayoteinupperofBFandallcarbonbrickinthebottomofBF.Thecoolingmethodswerebattenwallstyleinshaft,boss-coolingstaveinbosh,smoothcoolingstaveinhearthandwater-coolingstaveinbottomofhearth.Theair-stovewasmodifiedtraditionstyleofinternalcombustion.Thecheckerchamberandcombustionchamberwereinthesamefurnaceshellanddividedbyheatinsulationwall.Andthecombustionchamberwaseye-style.Furthermorethispartofthepaperincludedtheselectionofvariousequipmentsandvalves.ThechargingequipmentusedthebeltmachinetocontinuingsupplyingchargeandthebeltvelocityandwidthwereincreasedinordertomeettheBFmeltingneeds.Thefurnaceroofequipmentusedstringpotstyleofnon-bellfurnaceroof.Injectionsystemincreasedamountofcoalandusesinglevalvelinestingpotdirectinjection.Thegastreatingsystemusedhydrofilterequipment.ThecomputesinthepaperhavesizeofBFandair-stave,chargebalance,heatbalanceandfanofair-stavechoice,etc.Keyword:blastfurnace,air-stove,hydrofilter,fan,non-bellfurnaceroof目录目录摘要..............................................................IAbstract...........................................................II第一部分设计说明书.................................................1引言..............................................................21绪论............................................................31.1概述........................................................31.2高炉生产主要经济技术指标....................................31.3高炉冶炼现状及其发展........................................41.4本设计采用的新技术..........................................52高炉车间设计......................................................62.1厂址的选择..................................................62.2高炉炼铁车间平面布置应遵循的原则............................72.3车间平面布置形式............................................73高炉本体设计......................................................83.1高炉数目及总容积的确定......................................83.2炉型设计........
