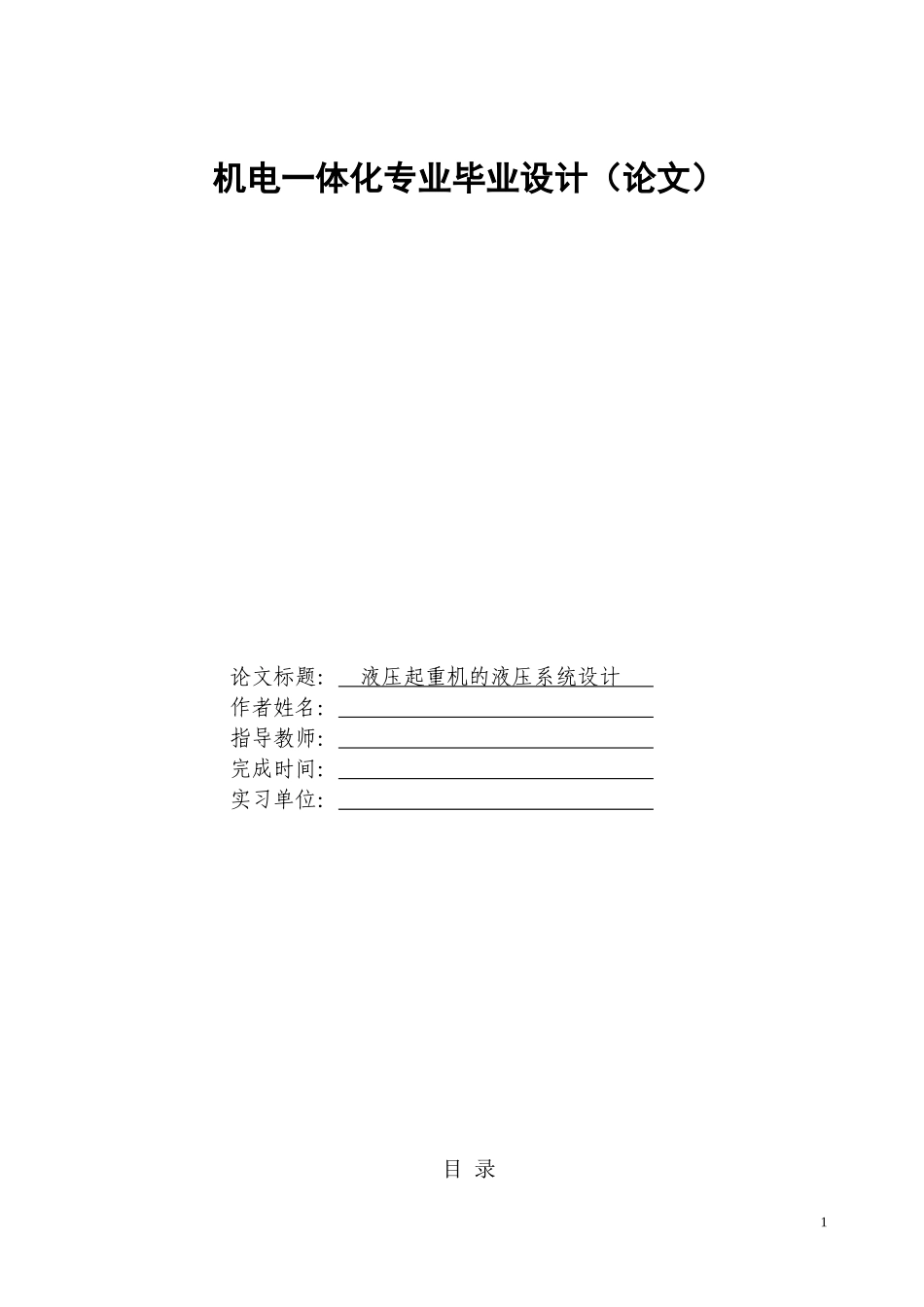

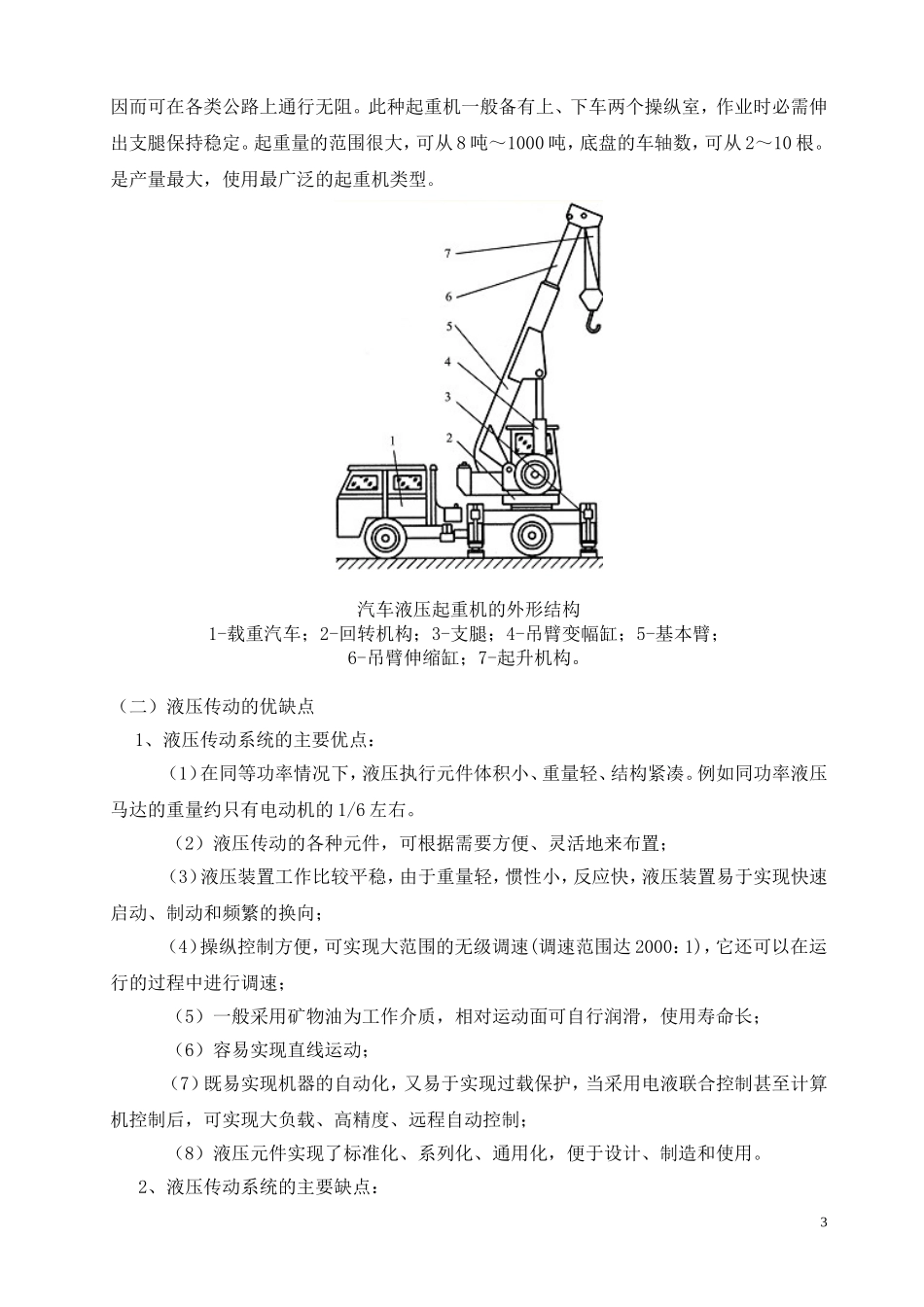

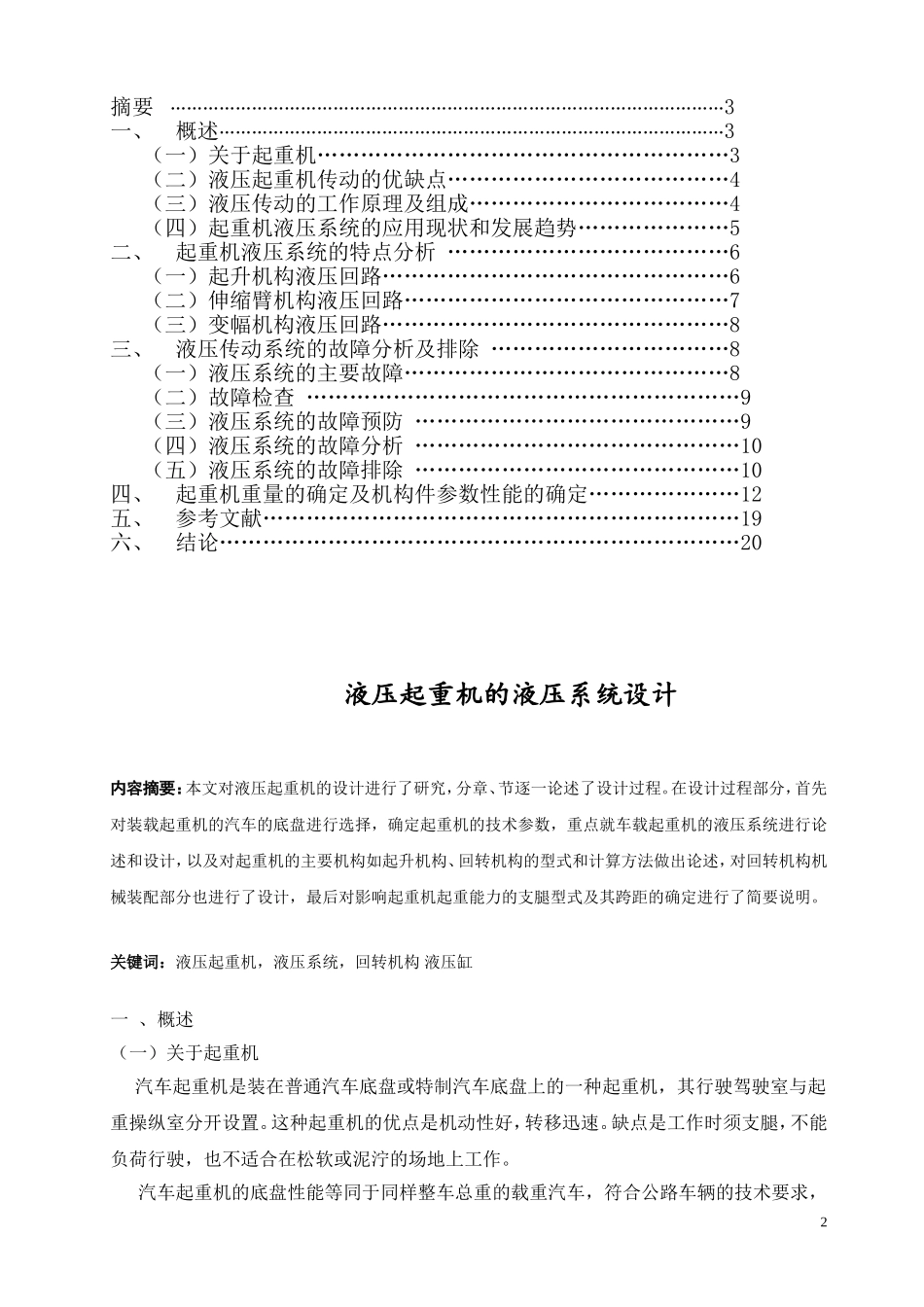

机电一体化专业毕业设计（论文）论文标题：液压起重机的液压系统设计作者姓名：指导教师：完成时间：实习单位：目录1摘要…………………………………………………………………………………………3一、概述…………………………………………………………………………………3（一）关于起重机…………………………………………………3（二）液压起重机传动的优缺点…………………………………4（三）液压传动的工作原理及组成………………………………4（四）起重机液压系统的应用现状和发展趋势…………………5二、起重机液压系统的特点分析…………………………………6（一）起升机构液压回路…………………………………………6（二）伸缩臂机构液压回路………………………………………7（三）变幅机构液压回路…………………………………………8三、液压传动系统的故障分析及排除……………………………8（一）液压系统的主要故障………………………………………8（二）故障检查……………………………………………………9（三）液压系统的故障预防………………………………………9（四）液压系统的故障分析………………………………………10（五）液压系统的故障排除………………………………………10四、起重机重量的确定及机构件参数性能的确定…………………12五、参考文献…………………………………………………………19六、结论………………………………………………………………20液压起重机的液压系统设计内容摘要：本文对液压起重机的设计进行了研究，分章、节逐一论述了设计过程。在设计过程部分，首先对装载起重机的汽车的底盘进行选择，确定起重机的技术参数，重点就车载起重机的液压系统进行论述和设计，以及对起重机的主要机构如起升机构、回转机构的型式和计算方法做出论述，对回转机构机械装配部分也进行了设计，最后对影响起重机起重能力的支腿型式及其跨距的确定进行了简要说明。关键词：液压起重机，液压系统，回转机构液压缸一、概述（一）关于起重机汽车起重机是装在普通汽车底盘或特制汽车底盘上的一种起重机，其行驶驾驶室与起重操纵室分开设置。这种起重机的优点是机动性好，转移迅速。缺点是工作时须支腿，不能负荷行驶，也不适合在松软或泥泞的场地上工作。汽车起重机的底盘性能等同于同样整车总重的载重汽车，符合公路车辆的技术要求，2因而可在各类公路上通行无阻。此种起重机一般备有上、下车两个操纵室，作业时必需伸出支腿保持稳定。起重量的范围很大，可从8吨～1000吨，底盘的车轴数，可从2～10根。是产量最大，使用最广泛的起重机类型。汽车液压起重机的外形结构1-载重汽车；2-回转机构；3-支腿；4-吊臂变幅缸；5-基本臂；6-吊臂伸缩缸；7-起升机构。（二）液压传动的优缺点1、液压传动系统的主要优点：（1）在同等功率情况下，液压执行元件体积小、重量轻、结构紧凑。例如同功率液压马达的重量约只有电动机的1/6左右。（2）液压传动的各种元件，可根据需要方便、灵活地来布置；（3）液压装置工作比较平稳，由于重量轻，惯性小，反应快，液压装置易于实现快速启动、制动和频繁的换向；（4）操纵控制方便，可实现大范围的无级调速(调速范围达2000：1)，它还可以在运行的过程中进行调速；（5）一般采用矿物油为工作介质，相对运动面可自行润滑，使用寿命长；（6）容易实现直线运动；（7）既易实现机器的自动化，又易于实现过载保护，当采用电液联合控制甚至计算机控制后，可实现大负载、高精度、远程自动控制；（8）液压元件实现了标准化、系列化、通用化，便于设计、制造和使用。2、液压传动系统的主要缺点：3（1）液压传动不能保证严格的传动比，这是由于液压油的可压缩性和泄漏造成的。（2）工作性能易受温度变化的影响，因此不宜在很高或很低的温度条件下工作。（3）由于流体流动的阻力损失和泄漏较大，所以效率较低。如果处理不当，泄漏不仅污染场地，而且还可能引起火灾和爆炸事故。（4）为了减少泄漏，液压元件在制造精度上要求较高，因此它的造价高，且对油液的污染比较敏感。总的说来，液压传动的优点最突出的，它的一些缺点有的现已大...
