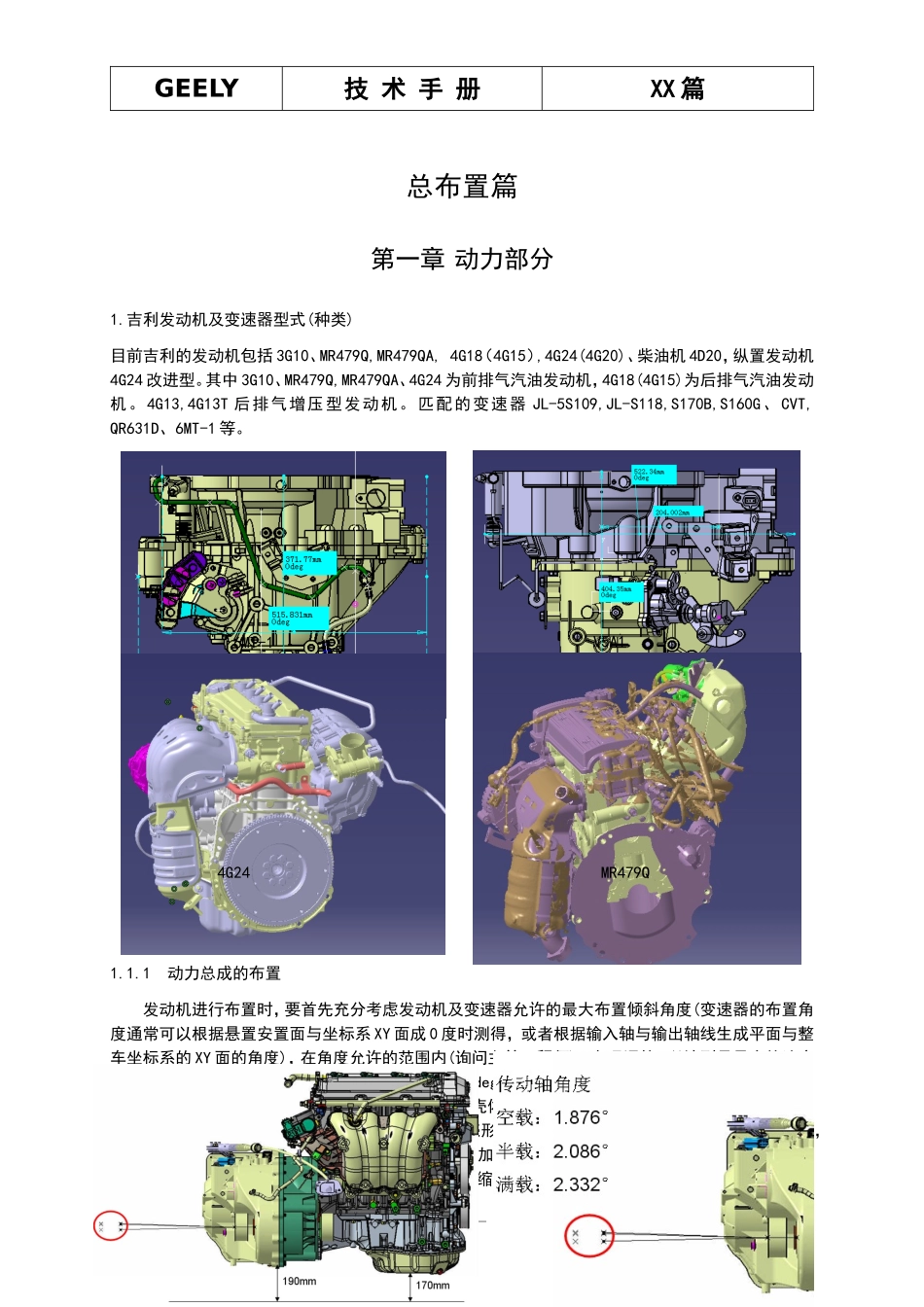

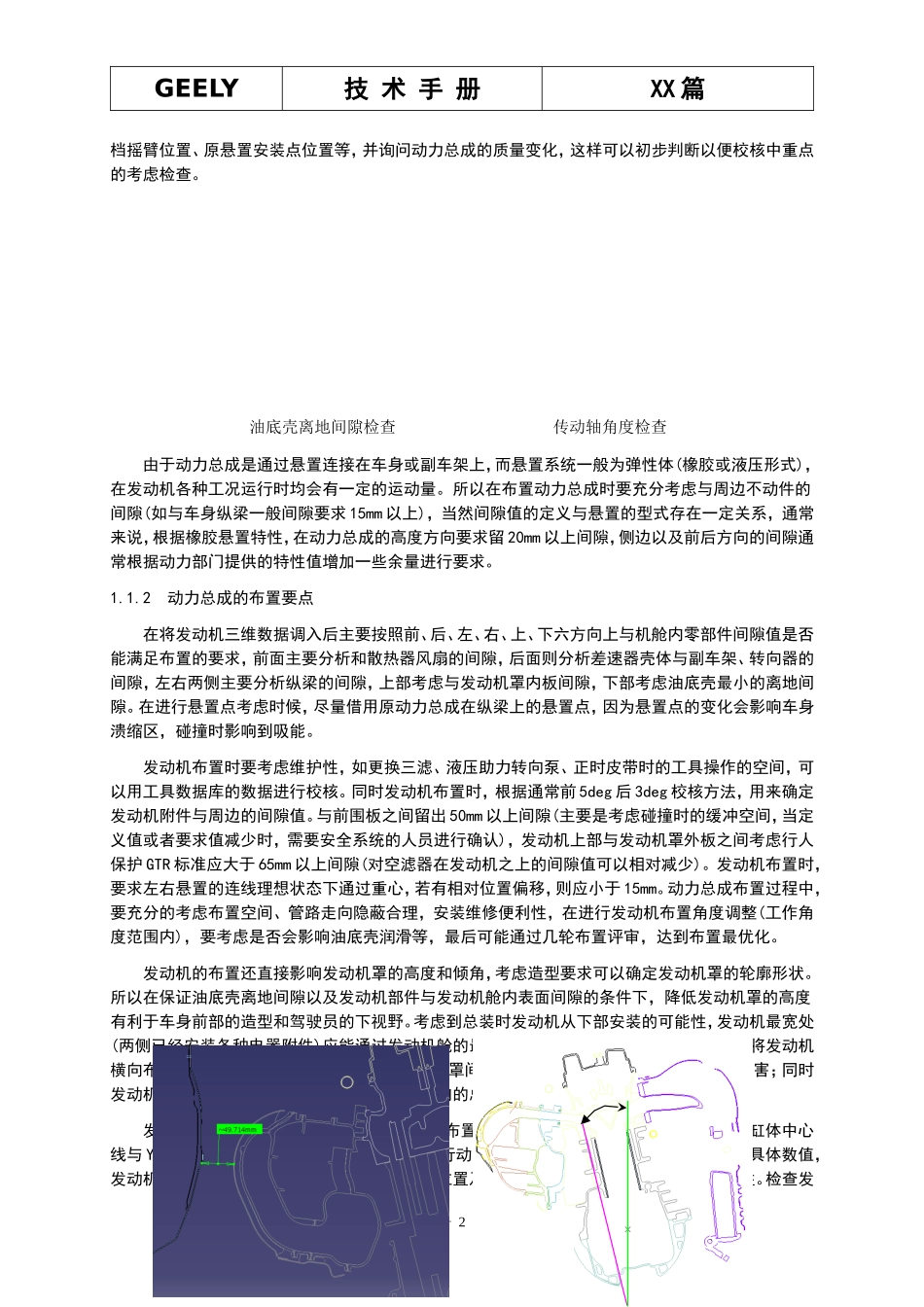

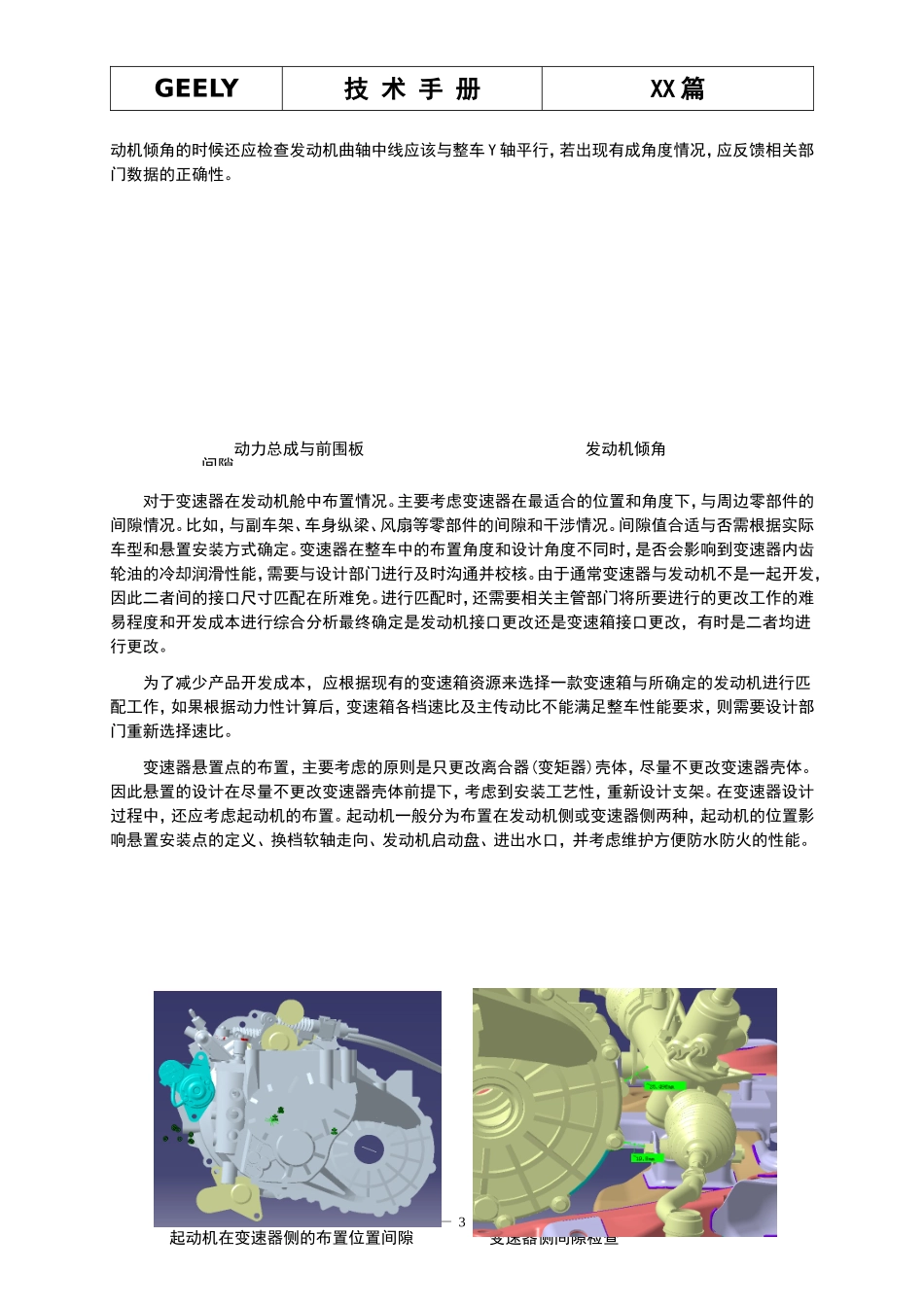

GEELY技术手册XX篇总布置篇第一章动力部分1.吉利发动机及变速器型式(种类)目前吉利的发动机包括3G10、MR479Q,MR479QA,4G18（4G15）,4G24(4G20)、柴油机4D20，纵置发动机4G24改进型。其中3G10、MR479Q,MR479QA、4G24为前排气汽油发动机，4G18(4G15)为后排气汽油发动机。4G13,4G13T后排气增压型发动机。匹配的变速器JL-5S109,JL-S118,S170B,S160G、CVT,QR631D、6MT-1等。1.1.1动力总成的布置发动机进行布置时，要首先充分考虑发动机及变速器允许的最大布置倾斜角度(变速器的布置角度通常可以根据悬置安置面与坐标系XY面成0度时测得，或者根据输入轴与输出轴线生成平面与整车坐标系的XY面的角度)，在角度允许的范围内(询问主管工程师)，合理调整，以达到尽量大的油底壳最小离地间隙，传动轴角度在空、半、满载均≤4.5deg要求之内，以及周边零部件的通用化。对于动力总成布置时通常要求空载状态下，油底壳(变速器壳体)离地间隙要求170mm以上，如果油底壳离地间隙太小，在车辆运行过程中就无法对发动机油底壳形成有效的保护。通常在满载条件下，城市工况，轿车的最小离地间隙要求大于125mm以上，并且需要加装发动机底部护板。对于更换动力总成的布置时，应先对动力总成的主要外廓尺寸进行比较，如压缩机位置、动力转向泵位置及变速器部分的选换—1—6MT-1V5A14G24MR479QGEELY技术手册XX篇档摇臂位置、原悬置安装点位置等，并询问动力总成的质量变化，这样可以初步判断以便校核中重点的考虑检查。由于动力总成是通过悬置连接在车身或副车架上，而悬置系统一般为弹性体(橡胶或液压形式)，在发动机各种工况运行时均会有一定的运动量。所以在布置动力总成时要充分考虑与周边不动件的间隙(如与车身纵梁一般间隙要求15mm以上)，当然间隙值的定义与悬置的型式存在一定关系，通常来说，根据橡胶悬置特性，在动力总成的高度方向要求留20mm以上间隙，侧边以及前后方向的间隙通常根据动力部门提供的特性值增加一些余量进行要求。1.1.2动力总成的布置要点在将发动机三维数据调入后主要按照前、后、左、右、上、下六方向上与机舱内零部件间隙值是否能满足布置的要求，前面主要分析和散热器风扇的间隙，后面则分析差速器壳体与副车架、转向器的间隙，左右两侧主要分析纵梁的间隙，上部考虑与发动机罩内板间隙，下部考虑油底壳最小的离地间隙。在进行悬置点考虑时候，尽量借用原动力总成在纵梁上的悬置点，因为悬置点的变化会影响车身溃缩区，碰撞时影响到吸能。发动机布置时要考虑维护性，如更换三滤、液压助力转向泵、正时皮带时的工具操作的空间，可以用工具数据库的数据进行校核。同时发动机布置时，根据通常前5deg后3deg校核方法，用来确定发动机附件与周边的间隙值。与前围板之间留出50mm以上间隙(主要是考虑碰撞时的缓冲空间，当定义值或者要求值减少时，需要安全系统的人员进行确认)，发动机上部与发动机罩外板之间考虑行人保护GTR标准应大于65mm以上间隙(对空滤器在发动机之上的间隙值可以相对减少)。发动机布置时，要求左右悬置的连线理想状态下通过重心，若有相对位置偏移，则应小于15mm。动力总成布置过程中，要充分的考虑布置空间、管路走向隐蔽合理，安装维修便利性，在进行发动机布置角度调整(工作角度范围内)，要考虑是否会影响油底壳润滑等，最后可能通过几轮布置评审，达到布置最优化。发动机的布置还直接影响发动机罩的高度和倾角，考虑造型要求可以确定发动机罩的轮廓形状。所以在保证油底壳离地间隙以及发动机部件与发动机舱内表面间隙的条件下，降低发动机罩的高度有利于车身前部的造型和驾驶员的下视野。考虑到总装时发动机从下部安装的可能性，发动机最宽处(两侧已经安装各种电器附件)应能通过发动机舱的最窄部位。现代轿车多采用短前悬，如果将发动机横向布置在前轴后方，则发动机及附件到发动机罩间隙加大，可以减轻前撞对行人保护的伤害；同时发动机上部有足够的空间来布置其他需布置室内的总称。发动机的倾角分为前倾和后倾(某些发动机布置角度为0deg)，简单的说就是发动机气缸体中心线与YZ面之间的夹角(或垂直方向)，一般在进行动力总成输入清单里面要求相关科室提供具体...
