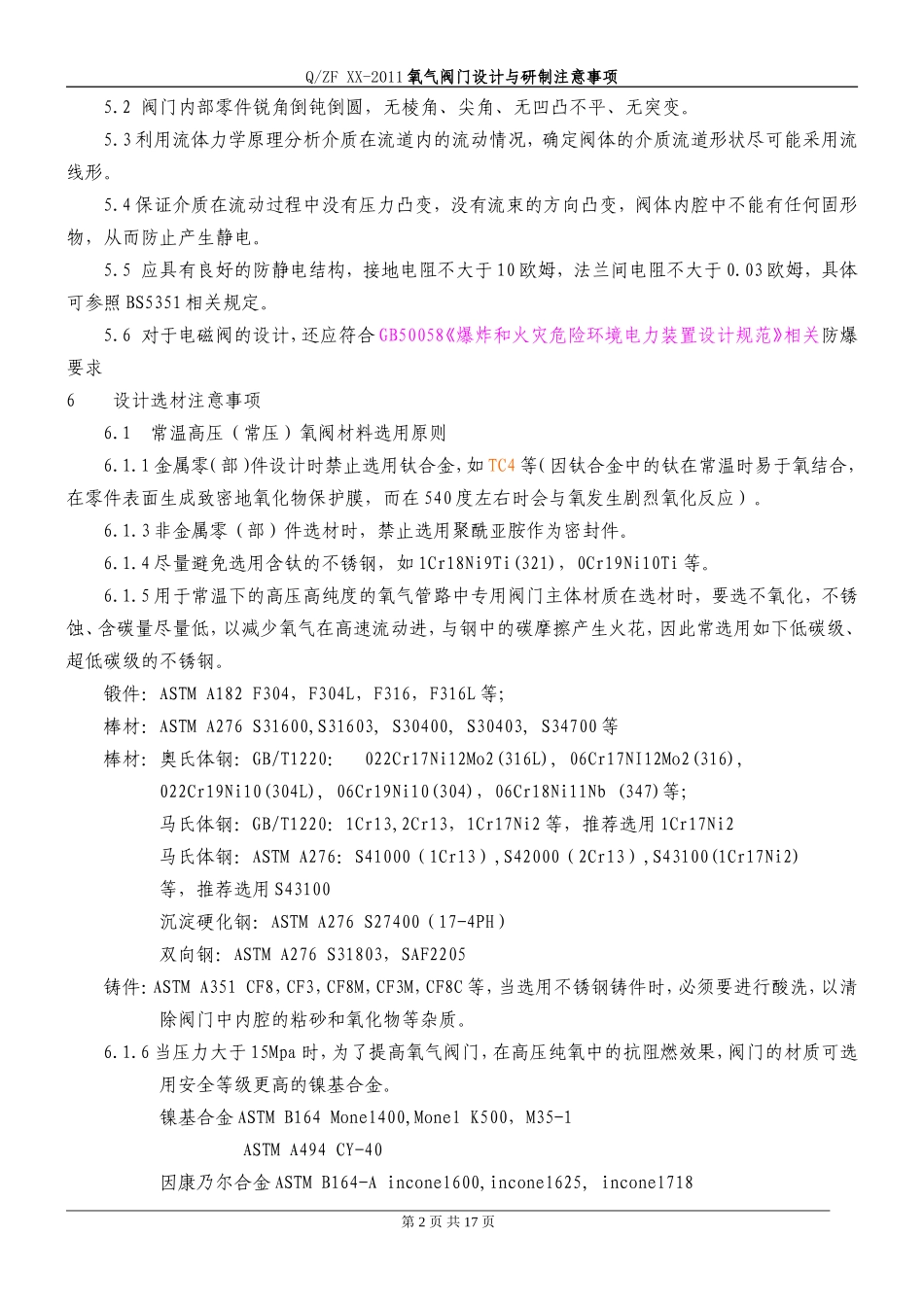

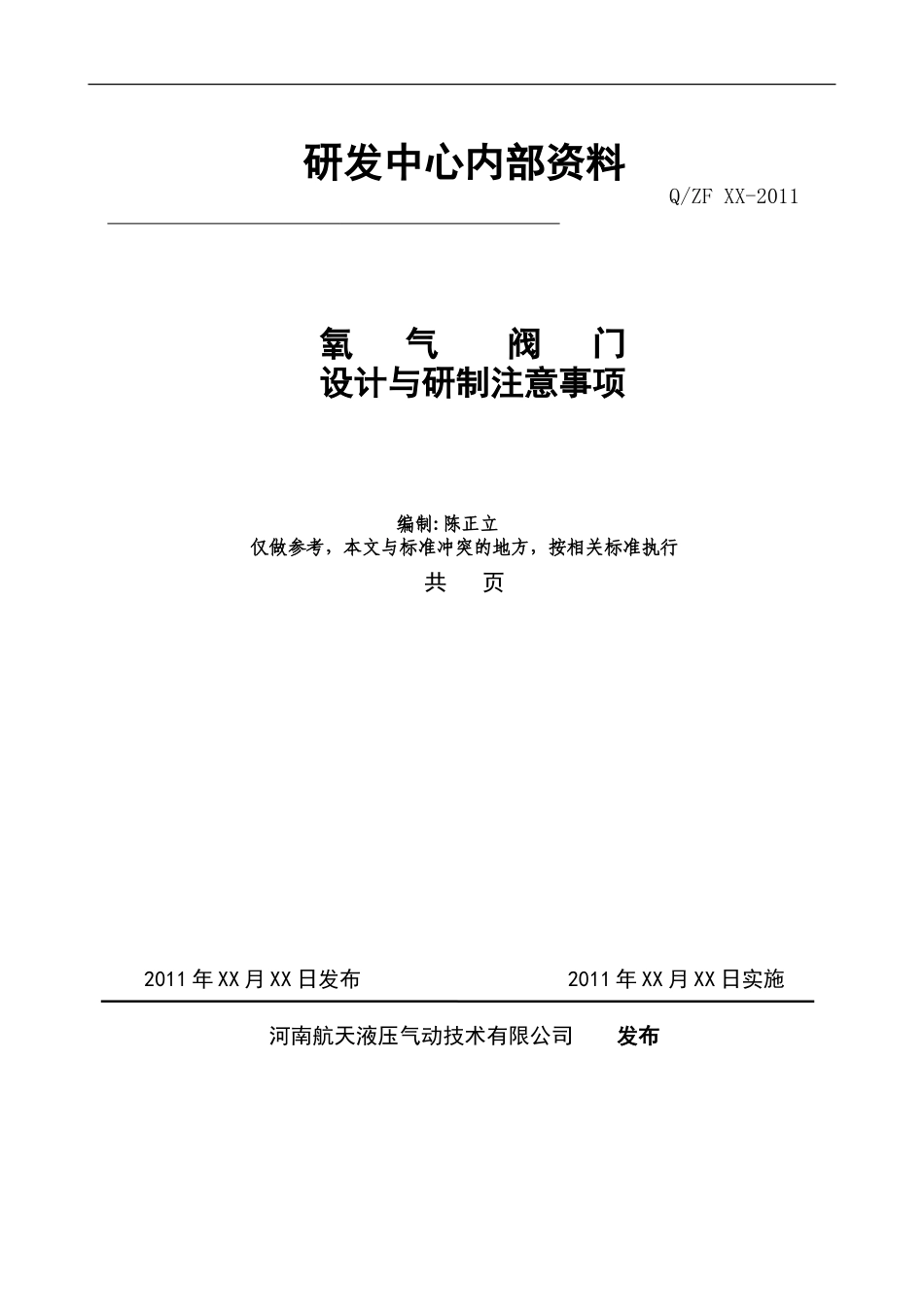

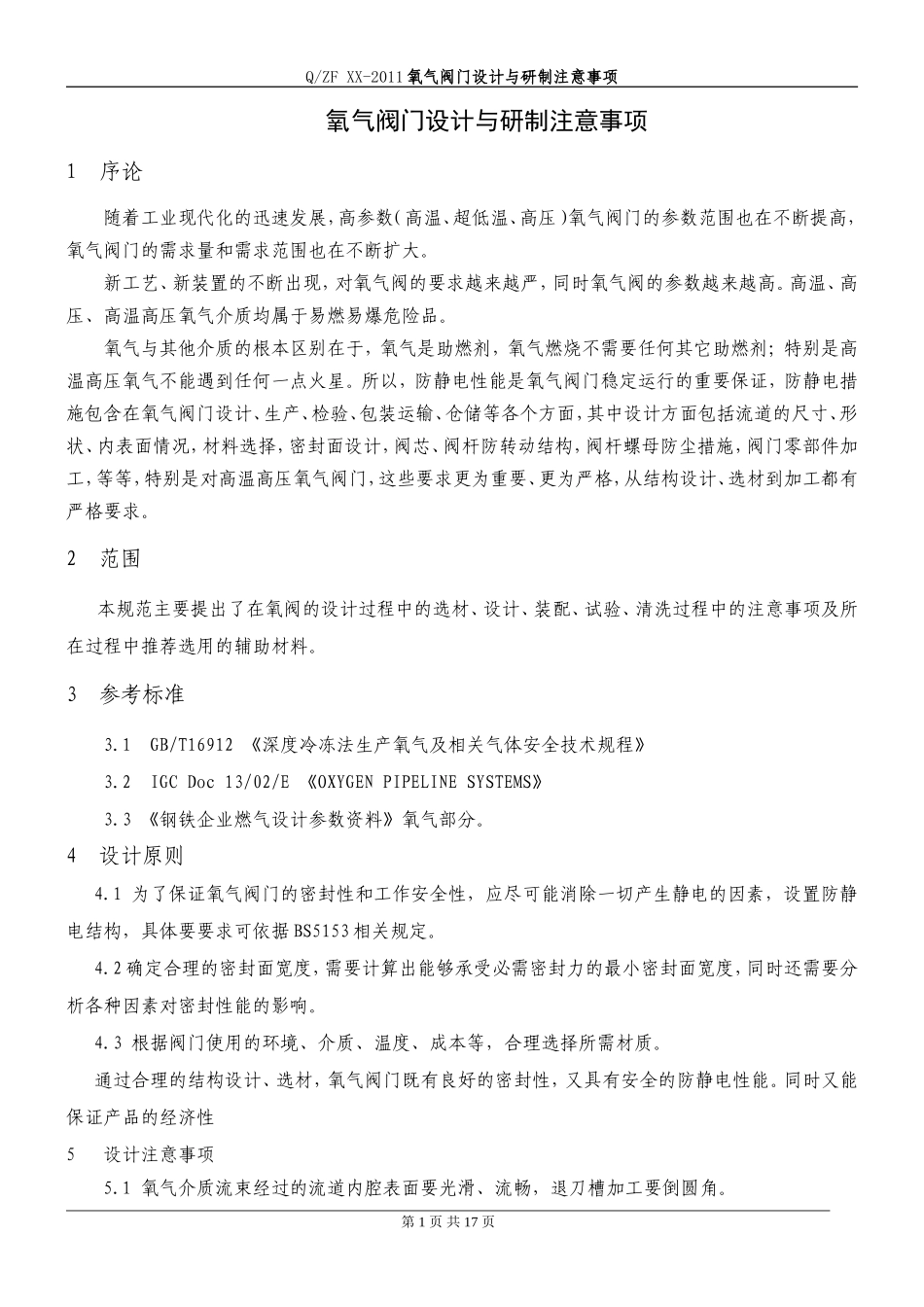

研发中心内部资料Q/ZFXX-2011氧气阀门设计与研制注意事项编制:陈正立仅做参考，本文与标准冲突的地方，按相关标准执行共页2011年XX月XX日发布2011年XX月XX日实施河南航天液压气动技术有限公司发布Q/ZFXX-2011氧气阀门设计与研制注意事项氧气阀门设计与研制注意事项1序论随着工业现代化的迅速发展，高参数（高温、超低温、高压）氧气阀门的参数范围也在不断提高，氧气阀门的需求量和需求范围也在不断扩大。新工艺、新装置的不断出现，对氧气阀的要求越来越严，同时氧气阀的参数越来越高。高温、高压、高温高压氧气介质均属于易燃易爆危险品。氧气与其他介质的根本区别在于，氧气是助燃剂，氧气燃烧不需要任何其它助燃剂；特别是高温高压氧气不能遇到任何一点火星。所以，防静电性能是氧气阀门稳定运行的重要保证，防静电措施包含在氧气阀门设计、生产、检验、包装运输、仓储等各个方面，其中设计方面包括流道的尺寸、形状、内表面情况，材料选择，密封面设计，阀芯、阀杆防转动结构，阀杆螺母防尘措施，阀门零部件加工，等等，特别是对高温高压氧气阀门，这些要求更为重要、更为严格，从结构设计、选材到加工都有严格要求。2范围本规范主要提出了在氧阀的设计过程中的选材、设计、装配、试验、清洗过程中的注意事项及所在过程中推荐选用的辅助材料。3参考标准3.1GB/T16912《深度冷冻法生产氧气及相关气体安全技术规程》3.2IGCDoc13/02/E《OXYGENPIPELINESYSTEMS》3.3《钢铁企业燃气设计参数资料》氧气部分。4设计原则4.1为了保证氧气阀门的密封性和工作安全性，应尽可能消除一切产生静电的因素，设置防静电结构，具体要要求可依据BS5153相关规定。4.2确定合理的密封面宽度，需要计算出能够承受必需密封力的最小密封面宽度，同时还需要分析各种因素对密封性能的影响。4.3根据阀门使用的环境、介质、温度、成本等，合理选择所需材质。通过合理的结构设计、选材，氧气阀门既有良好的密封性，又具有安全的防静电性能。同时又能保证产品的经济性5设计注意事项5.1氧气介质流束经过的流道内腔表面要光滑、流畅，退刀槽加工要倒圆角。第1页共17页Q/ZFXX-2011氧气阀门设计与研制注意事项5.2阀门内部零件锐角倒钝倒圆，无棱角、尖角、无凹凸不平、无突变。5.3利用流体力学原理分析介质在流道内的流动情况，确定阀体的介质流道形状尽可能采用流线形。5.4保证介质在流动过程中没有压力凸变，没有流束的方向凸变，阀体内腔中不能有任何固形物，从而防止产生静电。5.5应具有良好的防静电结构，接地电阻不大于10欧姆，法兰间电阻不大于0.03欧姆，具体可参照BS5351相关规定。5.6对于电磁阀的设计，还应符合GB50058《爆炸和火灾危险环境电力装置设计规范》相关防爆要求6设计选材注意事项6.1常温高压（常压）氧阀材料选用原则6.1.1金属零（部）件设计时禁止选用钛合金，如TC4等（因钛合金中的钛在常温时易于氧结合，在零件表面生成致密地氧化物保护膜，而在540度左右时会与氧发生剧烈氧化反应）。6.1.3非金属零（部）件选材时，禁止选用聚酰亚胺作为密封件。6.1.4尽量避免选用含钛的不锈钢，如1Cr18Ni9Ti(321)，0Cr19Ni10Ti等。6.1.5用于常温下的高压高纯度的氧气管路中专用阀门主体材质在选材时，要选不氧化，不锈蚀、含碳量尽量低，以减少氧气在高速流动进，与钢中的碳摩擦产生火花，因此常选用如下低碳级、超低碳级的不锈钢。锻件：ASTMA182F304，F304L，F316，F316L等；棒材：ASTMA276S31600,S31603,S30400,S30403,S34700等棒材：奥氏体钢：GB/T1220：022Cr17Ni12Mo2(316L),06Cr17NI12Mo2(316),022Cr19Ni10(304L),06Cr19Ni10(304)，06Cr18Ni11Nb(347)等；马氏体钢：GB/T1220：1Cr13,2Cr13，1Cr17Ni2等，推荐选用1Cr17Ni2马氏体钢：ASTMA276：S41000（1Cr13）,S42000（2Cr13）,S43100(1Cr17Ni2)等，推荐选用S43100沉淀硬化钢：ASTMA276S27400（17-4PH）双向钢：ASTMA276S31803，SAF2205铸件：ASTMA351CF8，CF3，CF8M，CF3M，CF8C等，当选用不锈钢铸件时，必须要进行酸洗，以清除阀门中内腔的粘砂和氧化物等杂质。6.1.6当压力大于15Mpa时，为了提高氧气阀门，在高压纯氧中的抗阻燃效果，阀门的材质可...
