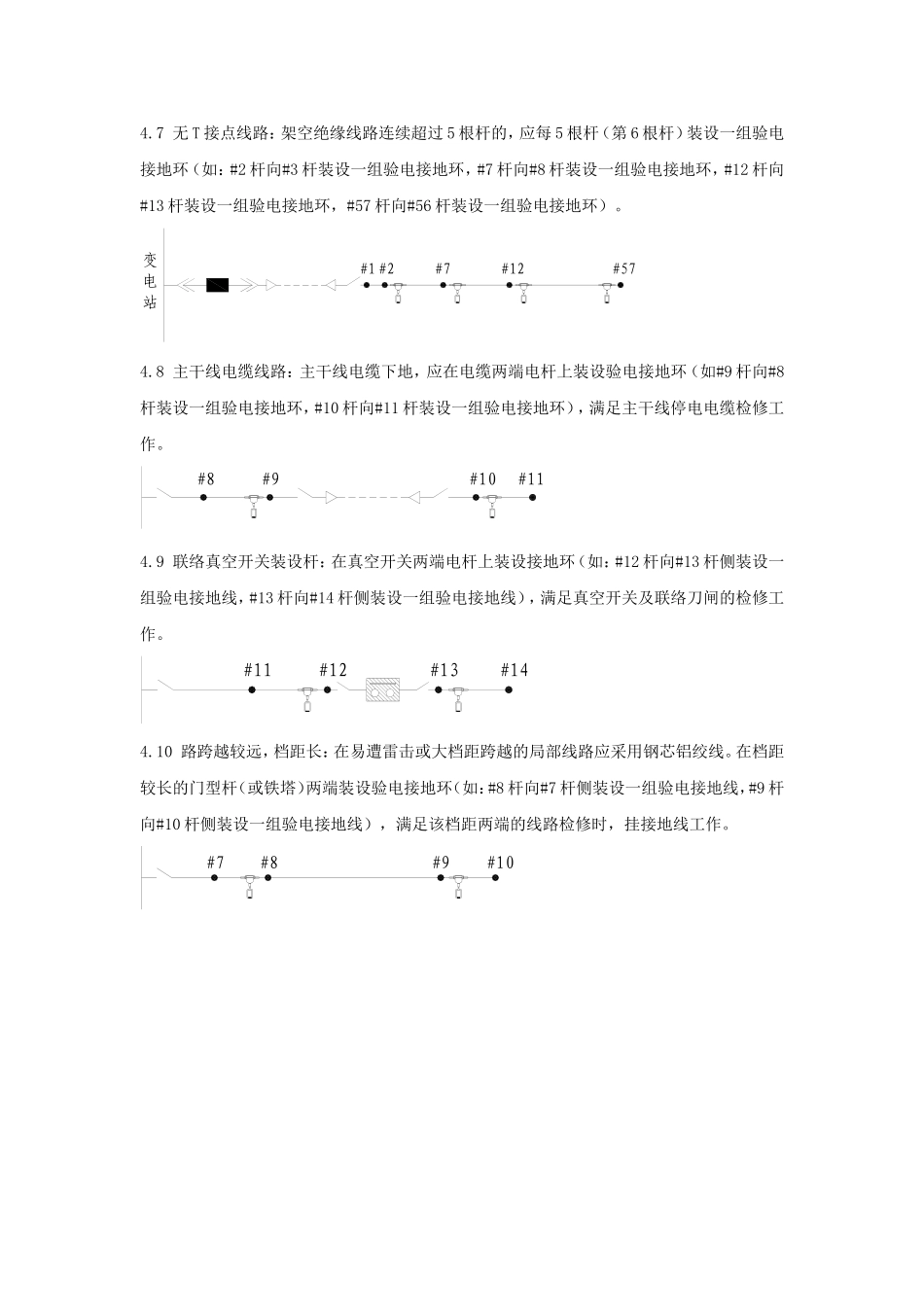

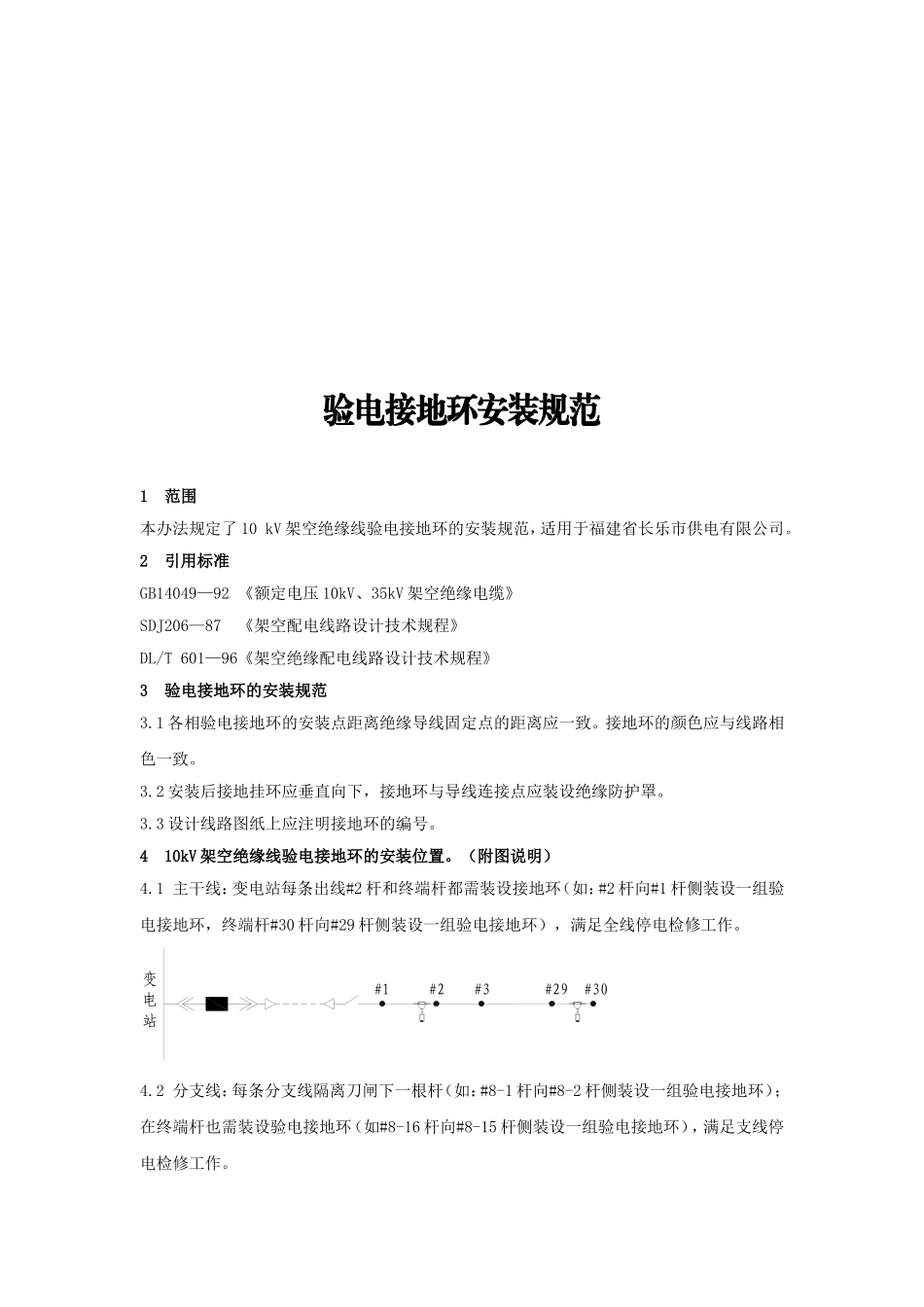

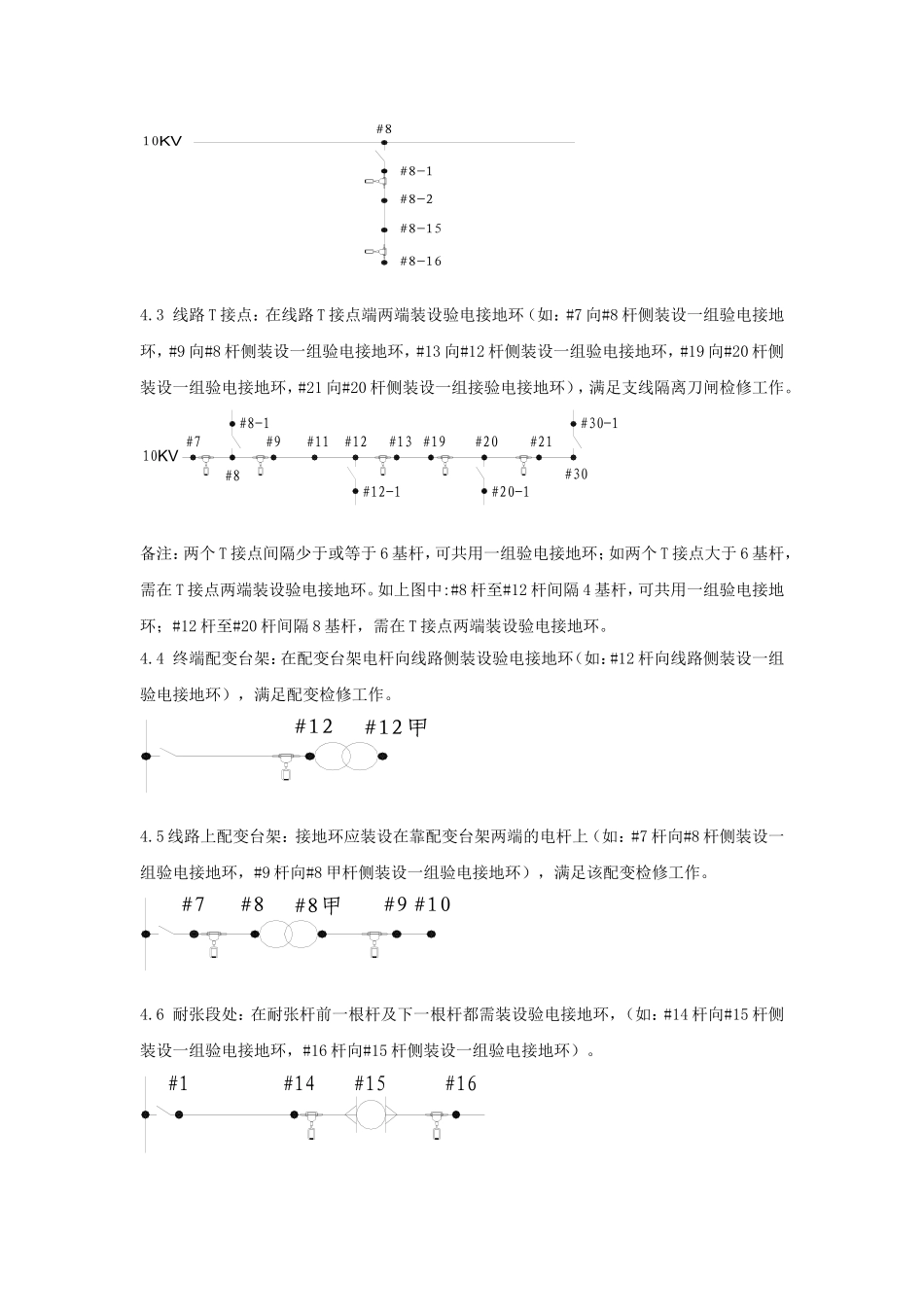

验电接地环安装规范1范围本办法规定了10kV架空绝缘线验电接地环的安装规范，适用于福建省长乐市供电有限公司。2引用标准GB14049—92《额定电压10kV、35kV架空绝缘电缆》SDJ206—87《架空配电线路设计技术规程》DL/T601—96《架空绝缘配电线路设计技术规程》3验电接地环的安装规范3.1各相验电接地环的安装点距离绝缘导线固定点的距离应一致。接地环的颜色应与线路相色一致。3.2安装后接地挂环应垂直向下，接地环与导线连接点应装设绝缘防护罩。3.3设计线路图纸上应注明接地环的编号。410kV架空绝缘线验电接地环的安装位置。（附图说明）4.1主干线：变电站每条出线#2杆和终端杆都需装设接地环（如：#2杆向#1杆侧装设一组验电接地环，终端杆#30杆向#29杆侧装设一组验电接地环），满足全线停电检修工作。#1变电站#2#30#3#294.2分支线：每条分支线隔离刀闸下一根杆（如：#8-1杆向#8-2杆侧装设一组验电接地环）；在终端杆也需装设验电接地环（如#8-16杆向#8-15杆侧装设一组验电接地环），满足支线停电检修工作。10KV#8-16#8-1#8#8-2#8-154.3线路T接点：在线路T接点端两端装设验电接地环（如：#7向#8杆侧装设一组验电接地环，#9向#8杆侧装设一组验电接地环，#13向#12杆侧装设一组验电接地环，#19向#20杆侧装设一组验电接地环，#21向#20杆侧装设一组接验电接地环），满足支线隔离刀闸检修工作。#13#12-1#8-1#910KV#8#7#11#12#21#19#20-1#20#30-1#30备注：两个T接点间隔少于或等于6基杆，可共用一组验电接地环；如两个T接点大于6基杆，需在T接点两端装设验电接地环。如上图中:#8杆至#12杆间隔4基杆，可共用一组验电接地环；#12杆至#20杆间隔8基杆，需在T接点两端装设验电接地环。4.4终端配变台架：在配变台架电杆向线路侧装设验电接地环（如：#12杆向线路侧装设一组验电接地环），满足配变检修工作。#12#12甲4.5线路上配变台架：接地环应装设在靠配变台架两端的电杆上（如：#7杆向#8杆侧装设一组验电接地环，#9杆向#8甲杆侧装设一组验电接地环），满足该配变检修工作。#7#8#8甲#9#104.6耐张段处：在耐张杆前一根杆及下一根杆都需装设验电接地环，（如：#14杆向#15杆侧装设一组验电接地环，#16杆向#15杆侧装设一组验电接地环）。#1#15#14#164.7无T接点线路：架空绝缘线路连续超过5根杆的，应每5根杆（第6根杆）装设一组验电接地环（如：#2杆向#3杆装设一组验电接地环，#7杆向#8杆装设一组验电接地环，#12杆向#13杆装设一组验电接地环，#57杆向#56杆装设一组验电接地环）。变电站#2#1#7#12#574.8主干线电缆线路：主干线电缆下地，应在电缆两端电杆上装设验电接地环（如#9杆向#8杆装设一组验电接地环，#10杆向#11杆装设一组验电接地环），满足主干线停电电缆检修工作。#8#9#10#114.9联络真空开关装设杆：在真空开关两端电杆上装设接地环（如：#12杆向#13杆侧装设一组验电接地线，#13杆向#14杆侧装设一组验电接地线），满足真空开关及联络刀闸的检修工作。#12#13#11#144.10路跨越较远，档距长：在易遭雷击或大档距跨越的局部线路应采用钢芯铝绞线。在档距较长的门型杆（或铁塔）两端装设验电接地环（如：#8杆向#7杆侧装设一组验电接地线，#9杆向#10杆侧装设一组验电接地线），满足该档距两端的线路检修时，挂接地线工作。#8#9#7#10
