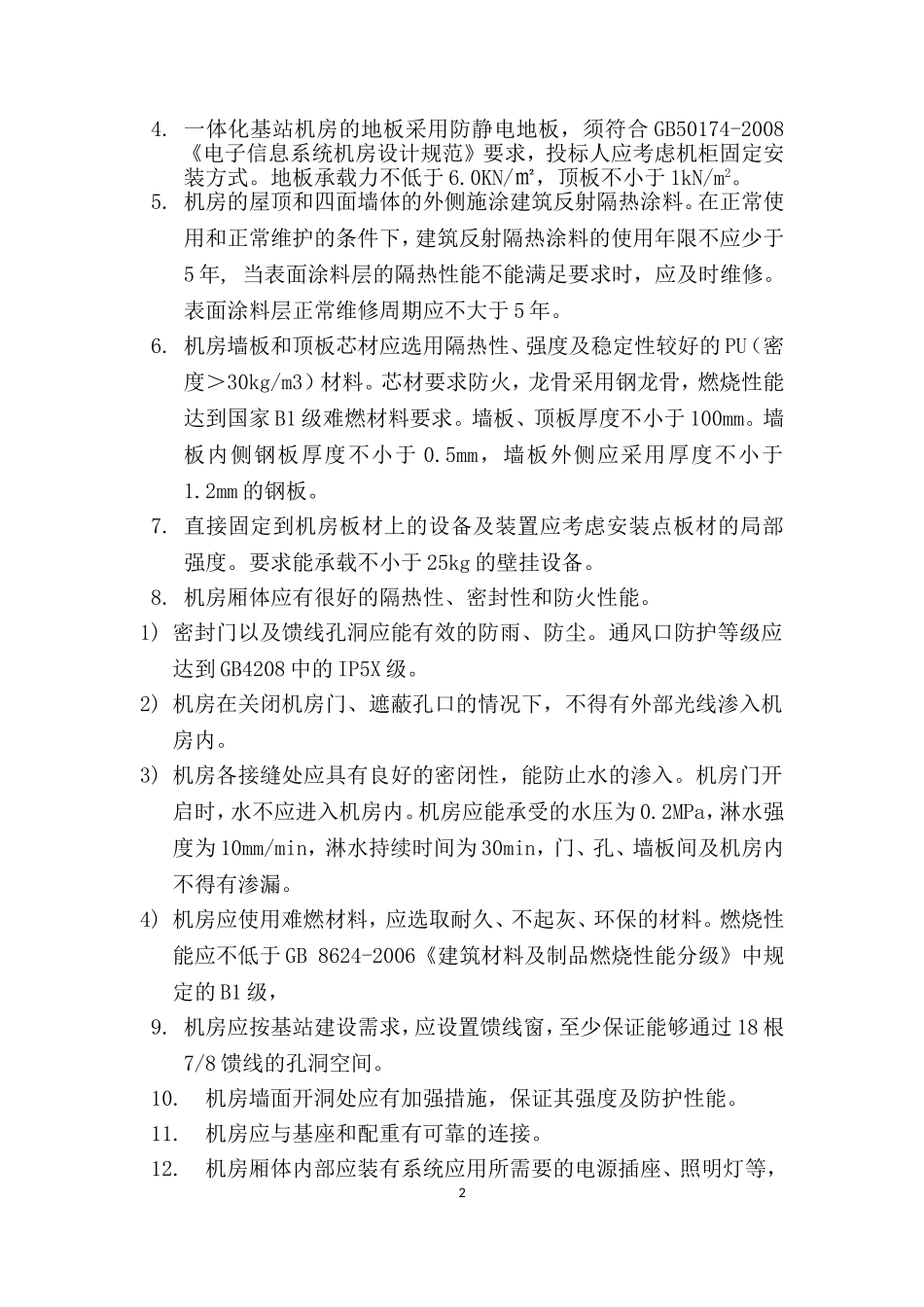

一体化基站技术要求一、机房的技术要求1.一体化基站的机房应采用铁甲机房，室内净面积要求不小于10平方米，室内净高不小于2.1米。2.一体化基站机房的门尺寸为960mm（宽）×2050mm（高）。锁芯必须采用跟移动公司匹配的电子模块锁芯。3.为了防止基站受到洪水威胁，要求机房室内外地面高差不低于300mm。14.一体化基站机房的地板采用防静电地板，须符合GB50174-2008《电子信息系统机房设计规范》要求，投标人应考虑机柜固定安装方式。地板承载力不低于6.0KN/㎡，顶板不小于1kN/m2。5.机房的屋顶和四面墙体的外侧施涂建筑反射隔热涂料。在正常使用和正常维护的条件下，建筑反射隔热涂料的使用年限不应少于5年,当表面涂料层的隔热性能不能满足要求时，应及时维修。表面涂料层正常维修周期应不大于5年。6.机房墙板和顶板芯材应选用隔热性、强度及稳定性较好的PU（密度＞30kg/m3）材料。芯材要求防火，龙骨采用钢龙骨，燃烧性能达到国家B1级难燃材料要求。墙板、顶板厚度不小于100mm。墙板内侧钢板厚度不小于0.5mm，墙板外侧应采用厚度不小于1.2mm的钢板。7.直接固定到机房板材上的设备及装置应考虑安装点板材的局部强度。要求能承载不小于25kg的壁挂设备。8.机房厢体应有很好的隔热性、密封性和防火性能。1)密封门以及馈线孔洞应能有效的防雨、防尘。通风口防护等级应达到GB4208中的IP5X级。2)机房在关闭机房门、遮蔽孔口的情况下，不得有外部光线渗入机房内。3)机房各接缝处应具有良好的密闭性，能防止水的渗入。机房门开启时，水不应进入机房内。机房应能承受的水压为0.2MPa，淋水强度为10mm/min，淋水持续时间为30min，门、孔、墙板间及机房内不得有渗漏。4)机房应使用难燃材料，应选取耐久、不起灰、环保的材料。燃烧性能应不低于GB8624-2006《建筑材料及制品燃烧性能分级》中规定的B1级，9.机房应按基站建设需求，应设置馈线窗，至少保证能够通过18根7/8馈线的孔洞空间。10.机房墙面开洞处应有加强措施，保证其强度及防护性能。11.机房应与基座和配重有可靠的连接。12.机房厢体内部应装有系统应用所需要的电源插座、照明灯等，2照明装置的应符合《通信建筑工程设计规范》的规定。13.机房内应按照工艺要求配置走线架，走线架应能满足至少200kg/m的承载力。14.机房应预留足够的位置并考虑消防设备的安装固定。15.空调室外机等外部附属设施应放在机房顶部并有可靠的固定组件及防盗措施。16.机房应俱备仅有授权人锁闭和开启的功能。当门自然关闭时，可从内部打开。机房应提供牢固的锁装置和铰链。门锁装置应符合GA/T73-1994中B级的要求。机房门应符合GB17565-2007《防盗安全门通用技术条件》中甲级防盗门的要求，抵御时间不少于30分钟。17.机房应至少包含以下附件：两个日光灯，一个应急灯，两个开关，2个万能插座，2个空调专用插座。电源线规格:空调线4mm2，其他2.5mm2，采用阻燃材料。二、基站塔体和底部框架2.1一般要求1.基站塔体高度为30米、35米，采用不可升降的结构体系，保证其牢固可靠。应有预留可临时拉线的拉点。主材使用Q345B钢材,辅材使用Q235B钢材。2.塔体设计基本风压为0.75kN/m2。在规定的工作荷载下，塔体构件的强度、刚度以及稳定性应满足《钢结构设计规范》GB50017-2003、《高耸结构设计规范》GB50135-2006、《移动通信工程钢塔桅结构设计规范》YD/T5131-2005、《钢结构单管塔通信技术规程》CECS236:2008等相关规范规程的要求。3.塔体整体变形应满足相关规范和工艺对塔体挠度及扭转角的要求。4.塔体底部框架应满足《钢结构设计规范》GB50017-2003的要求。5.一体化基站塔体上宜设置通向塔顶的攀登设施(固定爬梯或爬钉)，并应考虑必要的安全防护；攀登设施的步距不大于300mm，爬钉长3度应不小于150mm。6.一体化基站塔体要求设置安全防坠装置，包括镀锌防坠钢丝绳（直径φ8以上不旋转）、钢丝绳夹、花篮螺栓、桃型保护套、防坠自锁器。7.馈线的布置和安装必须方便，且塔体上必须预留可安装馈线卡的固定点，固定点的间距不大于1米。馈线采用塔体内走线形式。8.若基站安装在航道线上，应在塔顶部设置航标灯。9.基站塔体上必须挂“禁止攀爬”警示标志牌。2.2一体化基站塔体...
