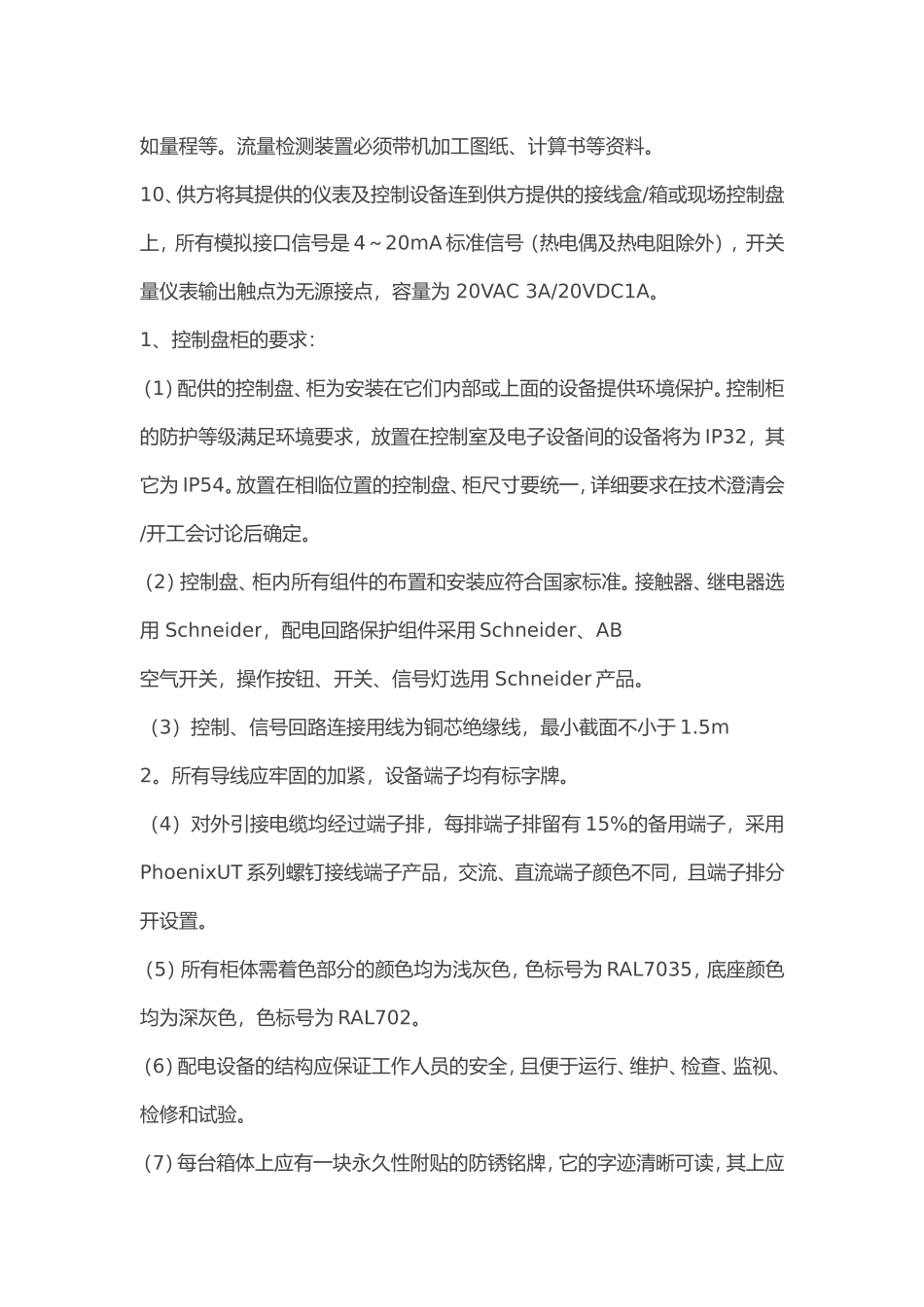

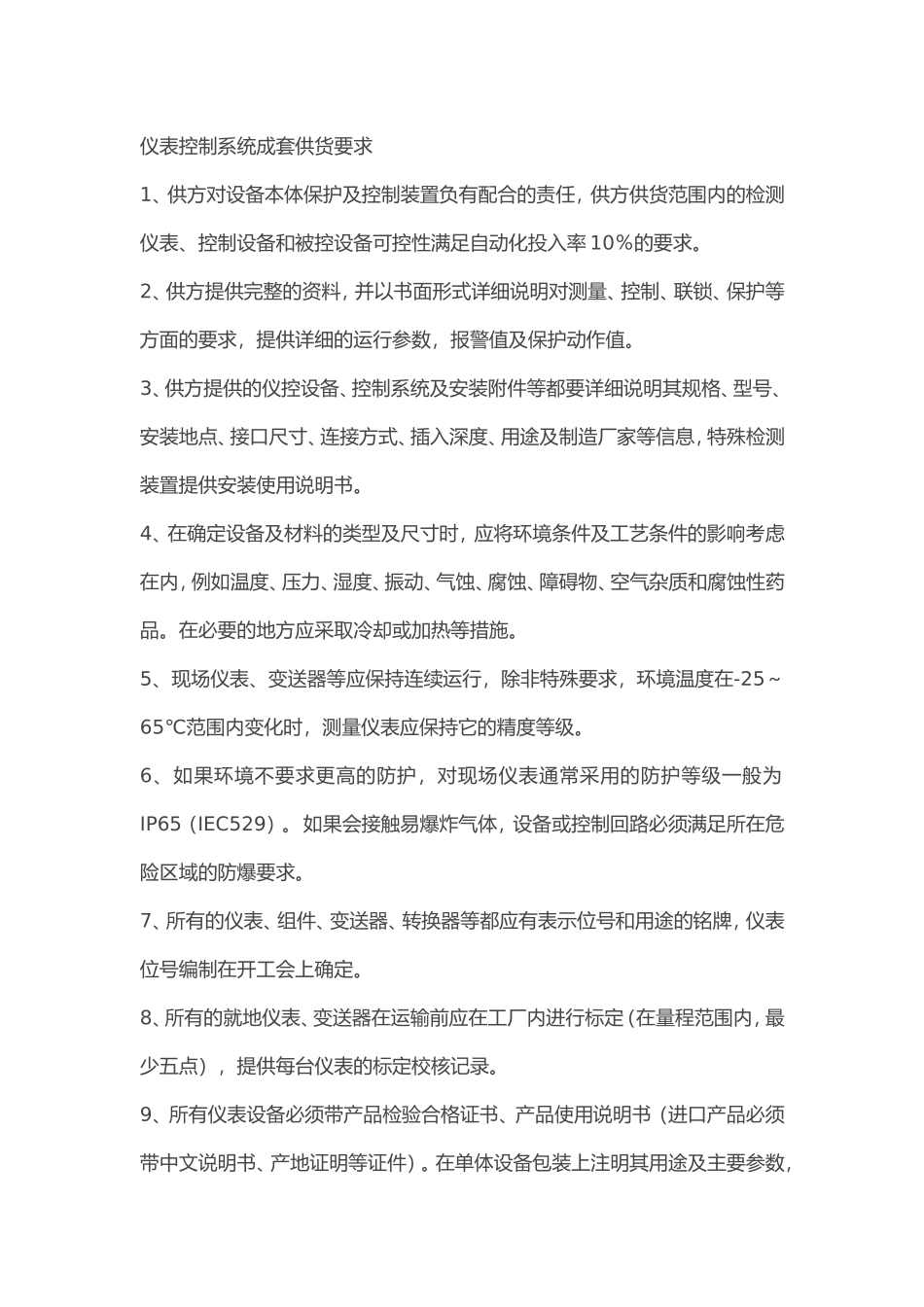

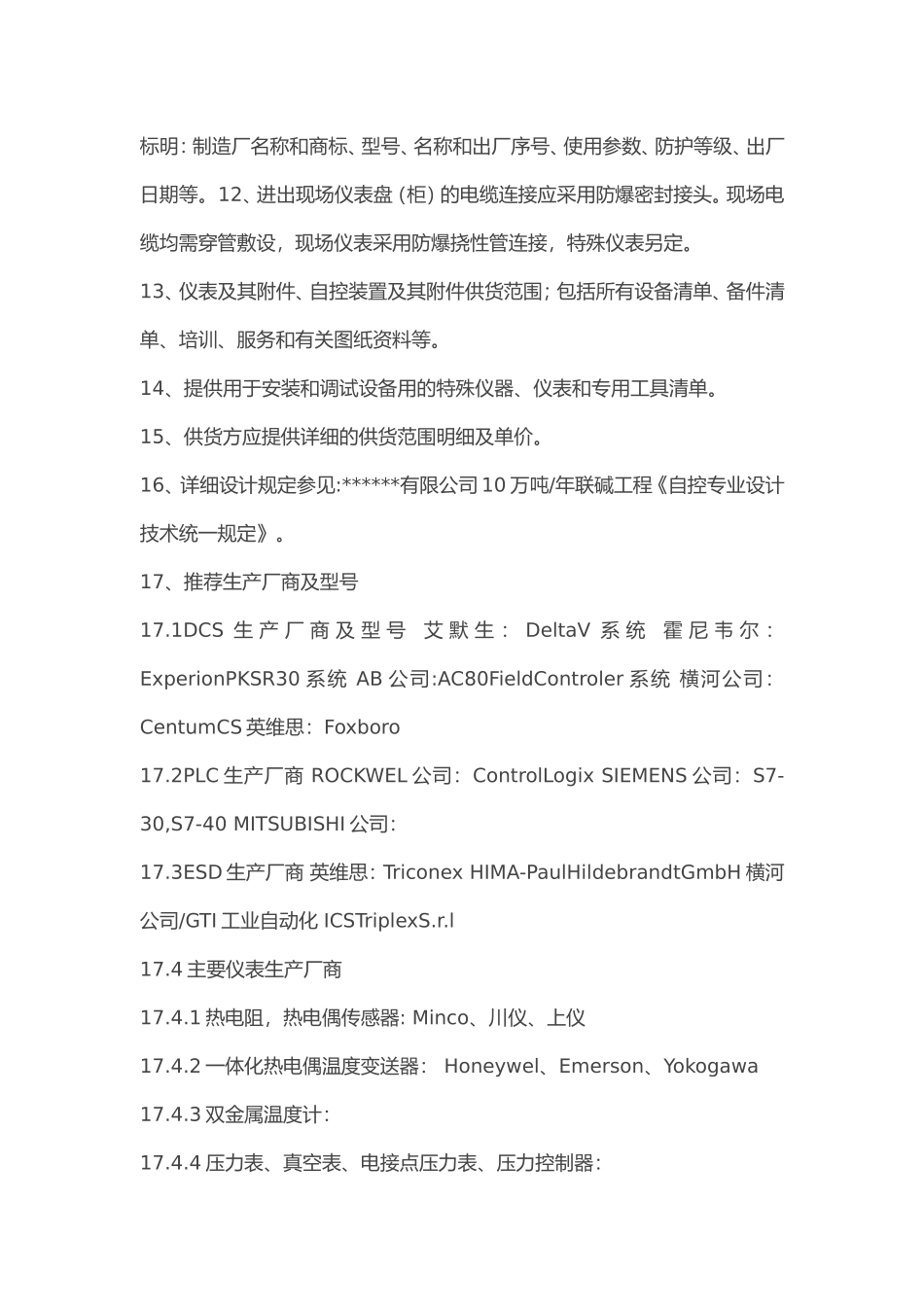

仪表控制系统成套供货要求1、供方对设备本体保护及控制装置负有配合的责任，供方供货范围内的检测仪表、控制设备和被控设备可控性满足自动化投入率10％的要求。2、供方提供完整的资料，并以书面形式详细说明对测量、控制、联锁、保护等方面的要求，提供详细的运行参数，报警值及保护动作值。3、供方提供的仪控设备、控制系统及安装附件等都要详细说明其规格、型号、安装地点、接口尺寸、连接方式、插入深度、用途及制造厂家等信息，特殊检测装置提供安装使用说明书。4、在确定设备及材料的类型及尺寸时，应将环境条件及工艺条件的影响考虑在内，例如温度、压力、湿度、振动、气蚀、腐蚀、障碍物、空气杂质和腐蚀性药品。在必要的地方应采取冷却或加热等措施。5、现场仪表、变送器等应保持连续运行，除非特殊要求，环境温度在-25～65℃范围内变化时，测量仪表应保持它的精度等级。6、如果环境不要求更高的防护，对现场仪表通常采用的防护等级一般为IP65（IEC529）。如果会接触易爆炸气体，设备或控制回路必须满足所在危险区域的防爆要求。7、所有的仪表、组件、变送器、转换器等都应有表示位号和用途的铭牌，仪表位号编制在开工会上确定。8、所有的就地仪表、变送器在运输前应在工厂内进行标定（在量程范围内，最少五点），提供每台仪表的标定校核记录。9、所有仪表设备必须带产品检验合格证书、产品使用说明书（进口产品必须带中文说明书、产地证明等证件）。在单体设备包装上注明其用途及主要参数，如量程等。流量检测装置必须带机加工图纸、计算书等资料。10、供方将其提供的仪表及控制设备连到供方提供的接线盒/箱或现场控制盘上，所有模拟接口信号是4～20mA标准信号（热电偶及热电阻除外），开关量仪表输出触点为无源接点，容量为20VAC3A/20VDC1A。1、控制盘柜的要求：（1）配供的控制盘、柜为安装在它们内部或上面的设备提供环境保护。控制柜的防护等级满足环境要求，放置在控制室及电子设备间的设备将为IP32，其它为IP54。放置在相临位置的控制盘、柜尺寸要统一，详细要求在技术澄清会/开工会讨论后确定。（2）控制盘、柜内所有组件的布置和安装应符合国家标准。接触器、继电器选用Schneider，配电回路保护组件采用Schneider、AB空气开关，操作按钮、开关、信号灯选用Schneider产品。（3）控制、信号回路连接用线为铜芯绝缘线，最小截面不小于1.5m2。所有导线应牢固的加紧，设备端子均有标字牌。（4）对外引接电缆均经过端子排，每排端子排留有15%的备用端子，采用PhoenixUT系列螺钉接线端子产品，交流、直流端子颜色不同，且端子排分开设置。（5）所有柜体需着色部分的颜色均为浅灰色，色标号为RAL7035，底座颜色均为深灰色，色标号为RAL702。（6）配电设备的结构应保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验。（7）每台箱体上应有一块永久性附贴的防锈铭牌，它的字迹清晰可读，其上应标明：制造厂名称和商标、型号、名称和出厂序号、使用参数、防护等级、出厂日期等。12、进出现场仪表盘（柜）的电缆连接应采用防爆密封接头。现场电缆均需穿管敷设，现场仪表采用防爆挠性管连接，特殊仪表另定。13、仪表及其附件、自控装置及其附件供货范围；包括所有设备清单、备件清单、培训、服务和有关图纸资料等。14、提供用于安装和调试设备用的特殊仪器、仪表和专用工具清单。15、供货方应提供详细的供货范围明细及单价。16、详细设计规定参见:******有限公司10万吨/年联碱工程《自控专业设计技术统一规定》。17、推荐生产厂商及型号17.1DCS生产厂商及型号艾默生：DeltaV系统霍尼韦尔：ExperionPKSR30系统AB公司:AC80FieldControler系统横河公司：CentumCS英维思：Foxboro17.2PLC生产厂商ROCKWEL公司：ControlLogixSIEMENS公司：S7-30,S7-40MITSUBISHI公司：17.3ESD生产厂商英维思：TriconexHIMA-PaulHildebrandtGmbH横河公司/GTI工业自动化ICSTriplexS.r.l17.4主要仪表生产厂商17.4.1热电阻，热电偶传感器:Minco、川仪、上仪17.4.2一体化热电偶温度变送器：Honeywel、Emerson、Yokogawa17.4.3双金属温度计：17.4.4压力表、真空表、电接点压力表、压力控制器：1...
