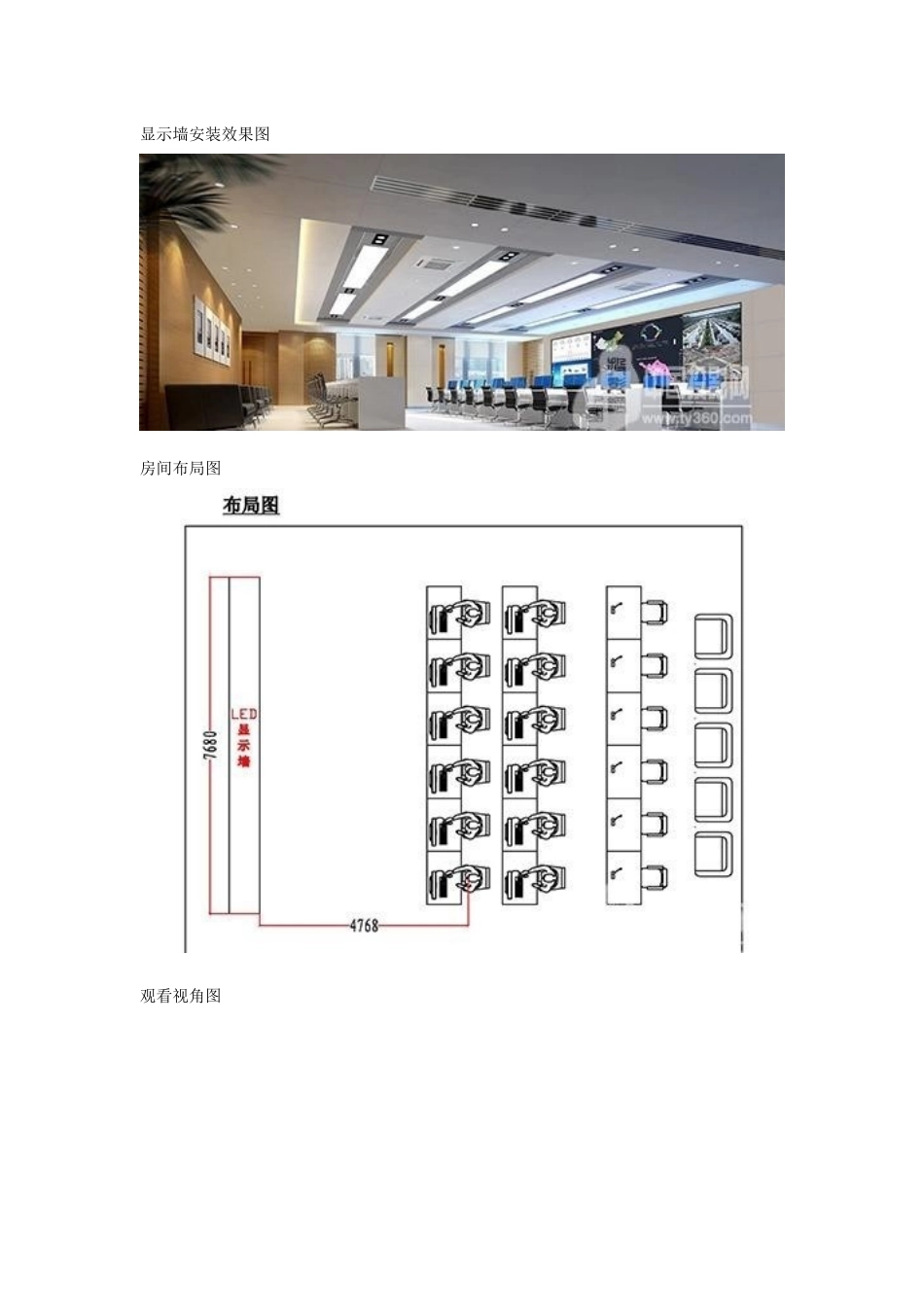

微间距LED大屏幕拼接显示系统设计方案本方案书提供的微间距LED大屏幕显示系统是根据用户需求专为某政府应急指挥中心而设计，采用Voury卓华微间距LED大屏幕拼接显示系统。针对本项目场地情况和技术要求，我们提供的设计方案为采用ZHVW-120微间距LED显示屏7.68米（长）×2.16米（高）共16.5888平方米拼接规模。系统组成根据本项目工程需求，本设计方案提供的LED大屏幕拼接显示系统包括拼接单元组合墙体、网络分布式处理器、大屏控制管理软件、专用线缆等，由以下部分组成：本项目微间距LED拼接显示墙由ZHVW-120显示单元组成，采用7.68米（长）×2.16米（高）共16.5888平方米拼接规模；ZHVW-120单元屏尺寸：480mm(宽)×270mm(高)；n组合尺寸：7680mm×2160mm；整屏分辨率：6144×1728n屏体安装厚度：暂定700mm，实际厚度根据现场情况定制调整。n离地高度：暂定为800mm，实际高度根据用户现场确定。n底座有防倾倒装置，如果现场装修不具备条件，可拆除底座前后支架，最上层单元须和后墙固定。显示墙安装尺寸图显示墙安装效果图房间布局图观看视角图与常用的近距离观看的电子产品不同，如手机屏幕，笔记本电脑屏幕等，LED显示屏适合远距离观看，对于同一款LED屏幕产品，视距会决定观看者收看到的显示效果清晰与否。人眼的理论分辨能力是20角秒，可是由于感光细胞的分布以及本身的缺陷，实际上对可见光的分辨能力是1角分，宽度超过1角分的物体就和背景融在一起了。针对本项目，我们推荐可视距离范围为：1.1m~5.1m。系统结构示意图系统显示功能视频信号显示接入网络分布式处理器的所有监控视频信号（兼容支持PAL/NTSC/SECAM制式）均可同时实时显示于大屏幕上。可以实现拼接显示、任意大小显示、任意缩放、漫游、全屏等显示功能，并可实现视频信号的分组切换、巡检、预案显示等功能。计算机及工作站DVI/RGB信号显示接入网络分布式处理器的所有计算机和工作站DVI/RGB信号均可自动适应分辨率，全部DVI/RGB信号可以同时显示于大屏幕上，均可实现实时、无延迟显示。可以实现拼接显示、任意大小显示、任意缩放、漫游等显示功能。超高分辨率应用系统图形显示网络分布式处理器支持实现静态超高分辨率图像及实时动态GIS、GPS、SCADA、SIG超高分辨率图形信号在全屏范围内任意大小、直至全屏的实时显示，以及与计算机RGB、视频信号的叠加显示。且整屏的图像无论大小，清晰度不会丧失。多种信号混合显示LED大屏幕显示系统通过LED控制器和网络分布式处理器可实现灵活多变的信号处理显示功能，具有计算机RGB信号、视频信号及网络信号同时混合显示的功能。全部信号均能够以开窗口方式任意位置、任意缩放、拖动、拼接、漫游、叠加显示，并达到完全动态实时。Voury卓华微间距LED大屏幕拼接显示系统以系统工程、信息工程、自动化控制等理论为指导，将国际最卓越的高清晰数字显示技术、拼接技术、多屏图像处理技术、网络技术等融合为一体，使整套系统成为一个高亮度、高分辨率、高清晰度、高智能化控制、操作先进的大屏幕显示系统。能够很好地与用户监控系统、指挥调度系统、网络信息系统等连接集成，形成一套功能完善、技术先进的交互式信息显示及管理平台。建设完成后的微间距LED大屏幕显示系统满足以下要求：支持Windows、UNIX、Linux操作系统。支持TCP/IP等标准网络协议。可根据用户需要在大屏幕上任意显示各种动态、静态视频和计算机/工作站图文信息。LED拼接大屏幕系统对网络信号、视频信号、RGB信号各种信号源的图形具有相同的拼接能力，达到无缝拼接。系统可实现多路动/静态信号窗口的缩放、移动、漫游等功能。LED拼接大屏幕显示系统可以与安全指挥中心、网络管理系统及其它系统联网运行。大屏幕显示系统软硬件连接简单，无需对集成的计算机系统做任何调整和改动。不管计算机系统的软件及网络硬件有何改变，大屏幕显示系统均可正常使用，确保整个系统的通用性及可任意扩展。整套系统的硬件、软件设计上已充分考虑到系统的安全性、可靠性、可维护性和可扩展性存储和处理能力满足远期扩展的要求。为保证服务质量，Voury卓华建立起业内唯一的三级售后服务体系，省级、地市、县级区域全覆盖，形成三维立体...
