水电安装施工规范及验收标准VIP免费

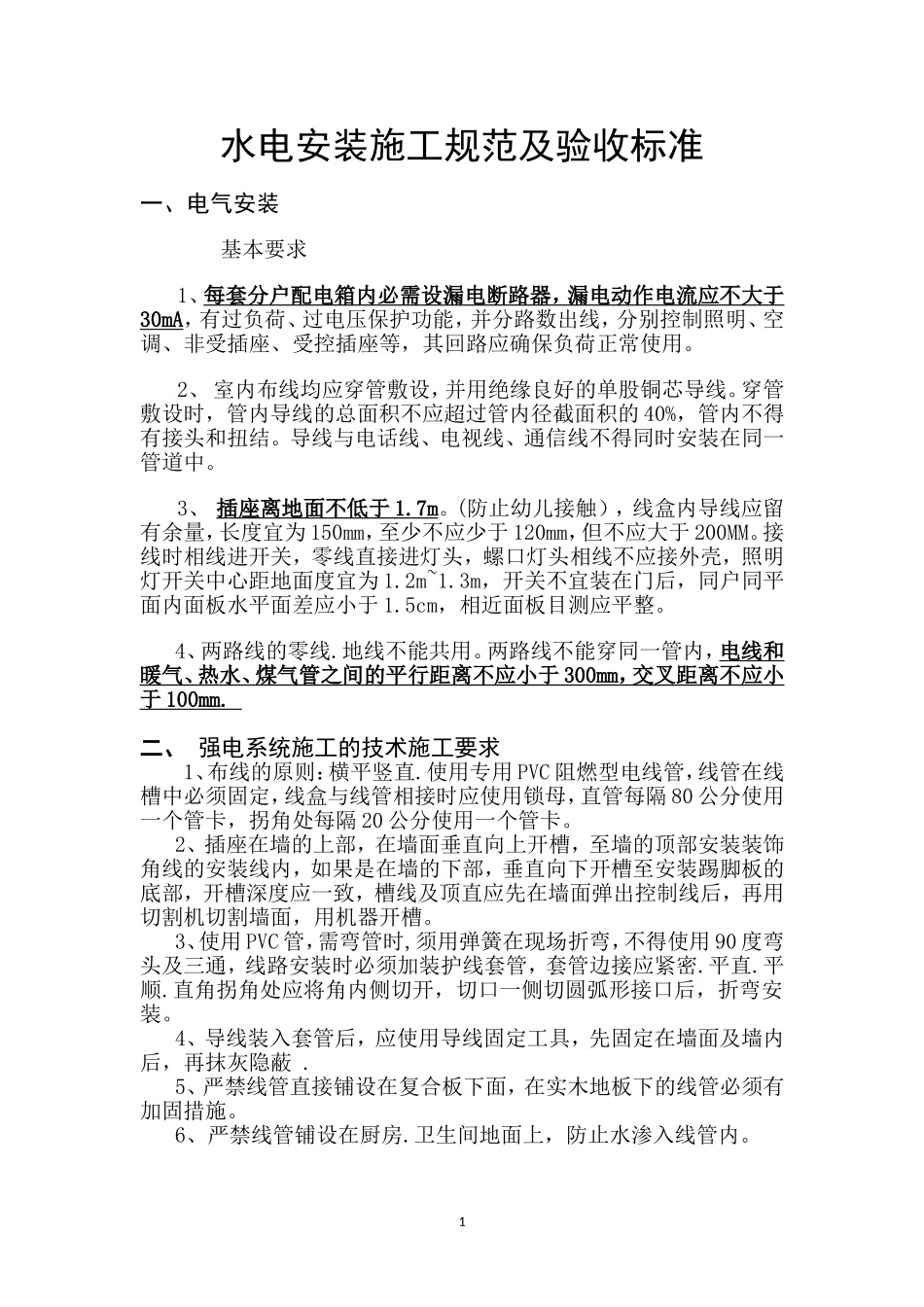

水电安装施工规范及验收标准一、电气安装基本要求1、每套分户配电箱内必需设漏电断路器，漏电动作电流应不大于30mA，有过负荷、过电压保护功能，并分路数出线，分别控制照明、空调、非受插座、受控插座等，其回路应确保负荷正常使用。2、室内布线均应穿管敷设，并用绝缘良好的单股铜芯导线。穿管敷设时，管内导线的总面积不应超过管内径截面积的40%，管内不得有接头和扭结。导线与电话线、电视线、通信线不得同时安装在同一管道中。3、插座离地面不低于1.7m。(防止幼儿接触），线盒内导线应留有余量，长度宜为150mm，至少不应少于120mm，但不应大于200MM。接线时相线进开关，零线直接进灯头，螺口灯头相线不应接外壳，照明灯开关中心距地面度宜为1.2m~1.3m，开关不宜装在门后，同户同平面内面板水平面差应小于1.5cm，相近面板目测应平整。4、两路线的零线.地线不能共用。两路线不能穿同一管内，电线和暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm.二、强电系统施工的技术施工要求1、布线的原则：横平竖直.使用专用PVC阻燃型电线管，线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔80公分使用一个管卡，拐角处每隔20公分使用一个管卡。2、插座在墙的上部，在墙面垂直向上开槽，至墙的顶部安装装饰角线的安装线内，如果是在墙的下部，垂直向下开槽至安装踢脚板的底部，开槽深度应一致，槽线及顶直应先在墙面弹出控制线后，再用切割机切割墙面，用机器开槽。3、使用PVC管，需弯管时,须用弹簧在现场折弯，不得使用90度弯头及三通，线路安装时必须加装护线套管，套管边接应紧密.平直.平顺.直角拐角处应将角内侧切开，切口一侧切圆弧形接口后，折弯安装。4、导线装入套管后，应使用导线固定工具，先固定在墙面及墙内后，再抹灰隐蔽.5、严禁线管直接铺设在复合板下面，在实木地板下的线管必须有加固措施。6、严禁线管铺设在厨房.卫生间地面上，防止水渗入线管内。17、穿入线管的导线不应大于线管的孔面积40％，管内导线不得有接头，不同用途的导线严禁混穿于一根线管内。8、导线进入线盒必须保证留有一定的长度，留有10～15公分，音响留100公分。9、装水管距离墙面应为1.5公分，热左右冷，间距15公分中。10、电线与水管平行距不应小于30公分，交叉.过桥距不应小于10公分。11、电线点与点不能有接头，电线接头需做挂锡处理，吊顶内的暗线必须有阻燃管保护。12、电验收合格后，方可粉平线槽，墙槽应用1：3水泥砂浆填补密实。三、弱电系统施工的技术施工要求1、电话线必须使用专用电话线穿线管敷设，不能与其他线混穿一管。2、TV有线电视线必须采用符合要求的同轴电缆线（宽频7.5II），并严禁对接，有线网络线的弯曲半径＞或=8D（R为64MM）。3、TV有线电视线严禁与网络线混穿一管。4、强弱电严禁在同一根管内铺设，不得接入同一个接线盒。5、强弱电线管间距要大于300mm。电话线、电视线等信号线不能和电线平行走线。6、留足音响线出口的长度方便以后移位，并保护。7、进行通电实验，检查所有电器元件的工作状态功能是否正常。8、完毕后有电工绘制电路图（电器排列平面图，系统图）。9、电工必须配有持证上岗，配备规范电工工具。10、电工工作时必须穿绝缘鞋，必须两人以上操作，严禁穿短裤进行工作，文明施工。四、灯具的安装工艺要求1、灯具的安装最基本的要求就是牢固。2、室内安装壁灯、床头灯、台灯、落地灯、镜前灯等灯具时，高度低于2.4m及以下的灯具的金属外壳均应接地可靠，以保证使用安全。3、卫生间及厨房装矮脚灯头时，宜采用瓷螺口灯头接线，相线(开关线)应接在中心触点端子上，零线接在螺纹端子上。4、台灯等带开关的灯头，为了安全，开关手柄不应有裸露的金属部分。5、装饰吊平顶安装各类灯具时，应按照灯具的安装说明的要求进行安装灯具重量大于3kg应采用预埋吊钩或从屋顶用膨胀螺栓直接固定支吊架安(能用吊平顶吊木龙骨支架安装灯具)。不得挂在相邻的水管、电管上，必须独立吊挂。从灯头箱盒引出的导线应用软管保护至灯位，防止导线裸露在平顶内。6、轻型灯具，可吊挂在原有或有附加大、中龙骨上，但必须做加固处理。严禁吊挂在空调...
